带花键连接端螺旋斜齿传动零件

　　这类带集成花键端的斜齿轮，在中小扭矩的动力换向传动场景里应用十分普遍，最常见的是在小型动力头、角向传动工具、紧凑型减速单元的输入级，负责把平行轴输入的动力通过螺旋齿啮合转向90度输出，相比直齿锥齿轮，斜齿的啮合重合度更高，传动过程中齿面是逐步接触再逐步脱离，不会出现直齿啮合瞬间的冲击感，运行噪音能降低至少15%，适合转速在1500rpm以内的中低速平稳传动场景。从结构设计上看，这个零件把传动齿段和连接花键做了一体化设计，没有采用分体式的键连接装配，省去了齿轮与轴之间的键槽加工、装配对位的工序，也避免了键连接在交变载荷下容易出现的键槽压溃、滚键问题，整体扭转刚度更高，适合频繁正反转的传动工况。

　　齿部采用的是等螺旋角设计，齿向螺旋角控制在35度以内，这个角度区间的斜齿既可以保证足够的轴向重合度，又不会让啮合时产生的轴向分力过大，不需要额外配置大规格的推力轴承来抵消轴向力，能压缩整个传动单元的径向安装尺寸。齿形修缘部分做了齿顶小范围的修切，避免齿轮啮合入齿时的齿顶棱边刮擦配对齿面，减少长期运行后的齿面点蚀风险，齿根部分采用了圆角过渡，没有加工应力集中的清根直角，能提升齿根的弯曲疲劳强度，应对启动瞬间的冲击载荷。

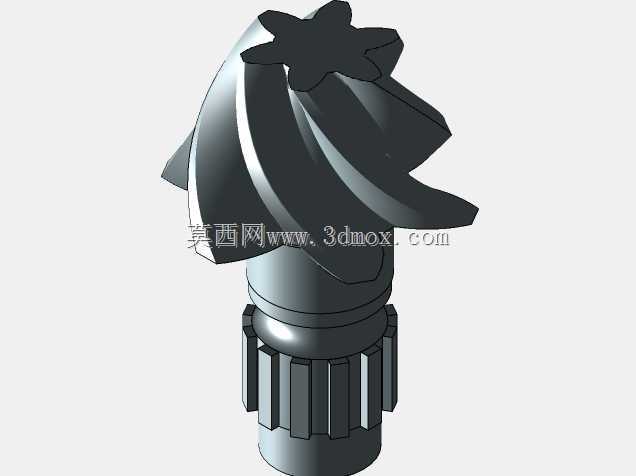

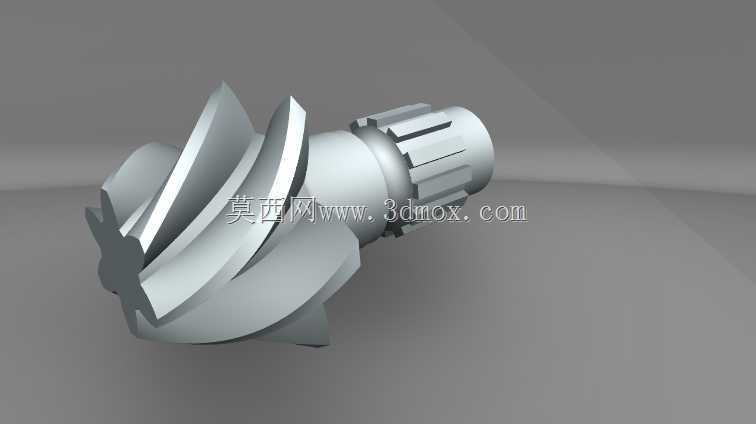

　　连接端采用的是矩形花键结构，花键的大径做了定位基准设计，装配时靠花键大径与配合件的内花键孔贴合实现同轴定位，相比小径定心的花键，大径定心的加工难度更低，普通的外圆磨就能完成定位面的精加工，适合批量生产的通用传动件，花键的齿侧预留了0.02-0.04mm的侧隙，既可以保证装配时的顺利推入，又不会因为侧隙过大导致传动换向时的空程误差过大。从安装边界来看，齿部的最大外圆是整个零件的最大径向尺寸，安装时需要保证齿顶与传动箱内壁之间预留至少2mm的安全间隙，避免运行过程中齿顶蹭到箱体内壁造成异常磨损；花键端的轴向定位靠轴肩端面实现，轴肩的垂直度公差控制在0.01mm以内，保证装配后齿轮不会出现偏摆，啮合时齿面接触斑能够均匀分布在齿高中部位置，不会出现偏载导致的局部齿面过度磨损。在实际选型应用中，这类斜齿轮通常配对同参数的螺旋齿从动轮使用，中心距的公差需要控制在±0.02mm以内，中心距过大会导致齿侧间隙过大，传动换向冲击明显，中心距过小则会导致齿面啮合过紧，运行温升过高，严重时会出现卡齿抱死的情况。齿面的粗糙度要求控制在Ra1.6以下，降低啮合时的摩擦阻力，减少运行过程中的发热，非配合的轴段表面做氧化处理即可，不需要过高的加工精度。

　　建模过程中，齿部的渐开线齿形需要按照啮合参数精准生成，螺旋线的导程要和螺旋角严格匹配，不能出现齿向偏差，否则装配后会出现齿面接触斑偏斜的问题，花键部分的参数要符合对应花键标准的尺寸要求，保证和标准内花键件的互换性，轴肩处的过渡圆角不能省略，避免热处理时出现应力集中导致的开裂问题。这类零件的材料通常选用20CrMnTi渗碳淬火处理，齿面硬度达到HRC58-62，芯部硬度保持在HRC30-40，既保证齿面的耐磨性能，又让芯部有足够的韧性承受冲击载荷，不会出现断齿问题。
