参数化工业防护金属栅栏结构设计

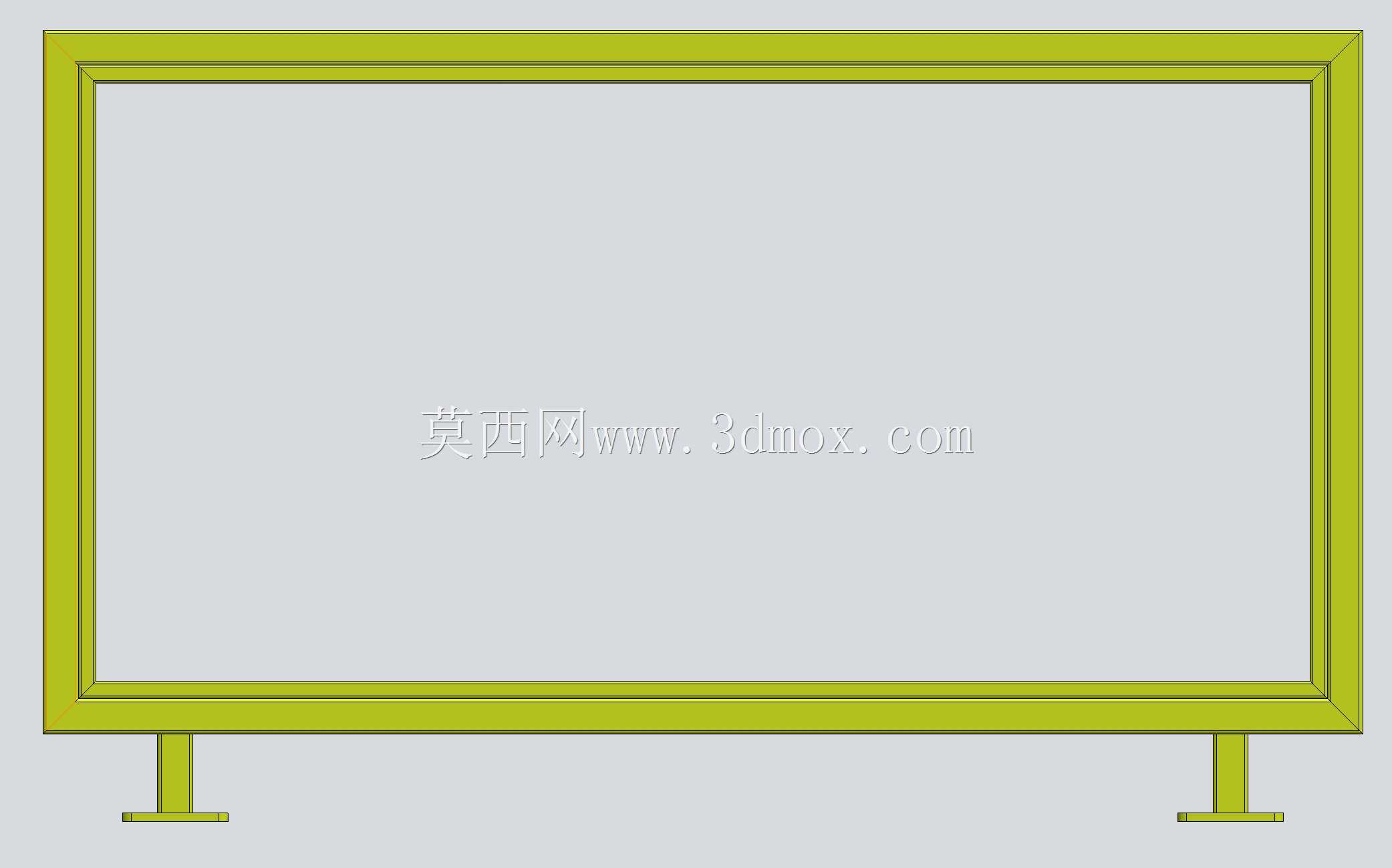

　　在工业厂区作业区域划分、设备安全防护、户外场地边界隔离等场景中，金属栅栏是应用频次极高的防护类构件，这类构件需要兼顾结构强度、安装便捷性与尺寸适配性，才能满足不同工况下的使用需求。本次设计的参数化金属栅栏，采用全参数化的建模逻辑搭建，所有结构尺寸均可通过参数表快速调整，无需重复绘制草图与特征，能大幅提升不同项目的选型出图效率。从结构组成来看，该栅栏主要由外框、金属网面、底部支撑脚三部分构成，外框采用等截面型材焊接成型，整体刚度充足，可承受常规的侧向冲击与人员倚靠载荷，不会出现明显的形变。

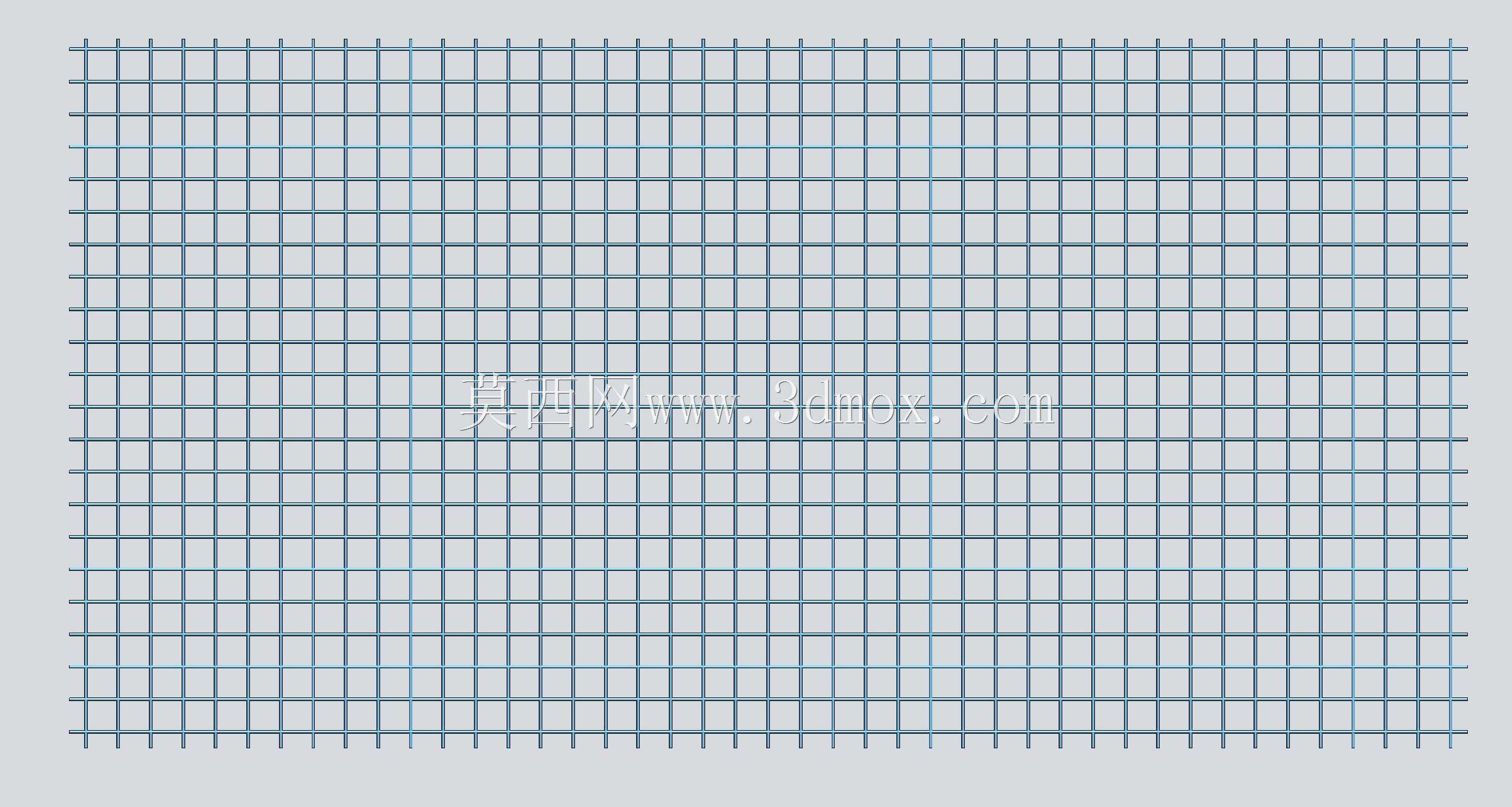

　　网面采用均匀网格排布，网格密度经过反复校核，既可以避免人员肢体误入防护区域，也不会因为网格过密造成材料浪费与风阻过大的问题，在户外使用时能有效降低强风对栅栏整体的载荷影响，提升结构稳定性。底部支撑脚采用带安装孔的支座设计，可通过膨胀螺栓直接固定在硬化地面或预埋钢板上，安装时无需复杂的现场焊接作业，仅需通过螺栓紧固即可完成单组栅栏的固定，多组栅栏之间可通过外框侧边的预留连接孔实现快速拼接，能适配不同长度的防护边界需求。

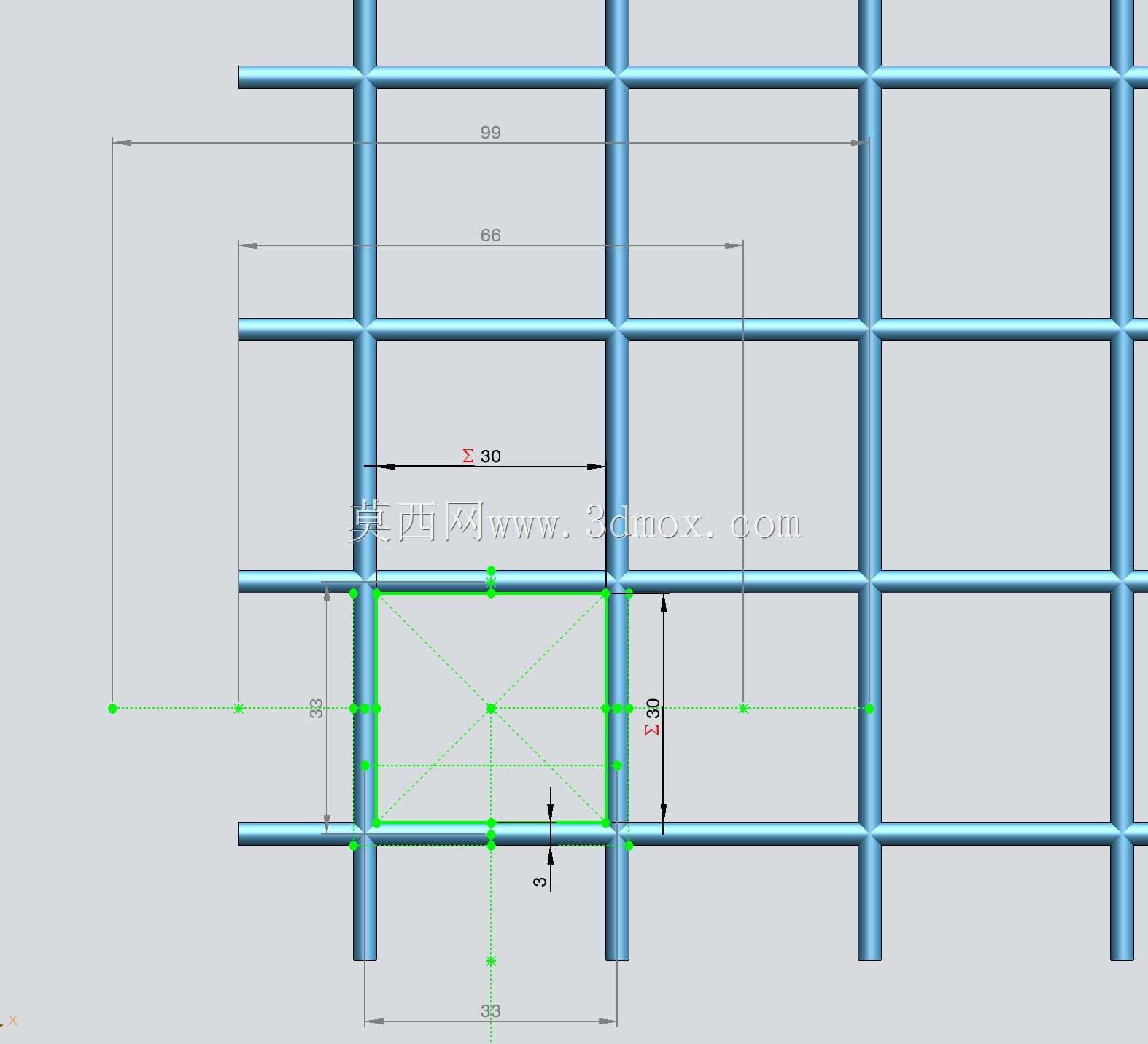

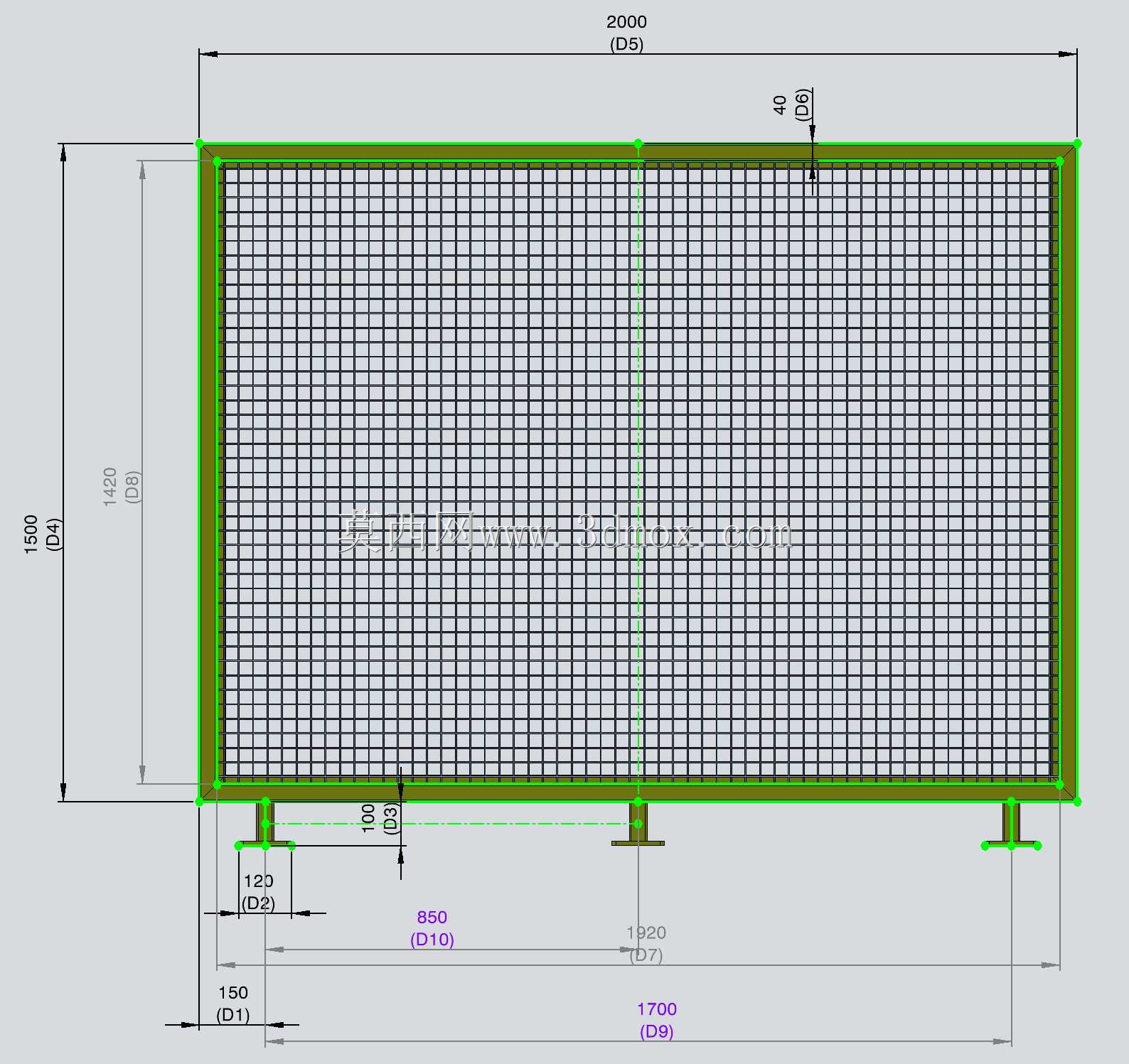

　　从尺寸边界来看，该栅栏单组总宽度为2000mm，总高度为1480mm，底部支撑脚的安装间距为850mm，支撑脚高度为80mm，支座底部的安装板尺寸为120mm×150mm，安装孔位的中心距可根据现场基础条件做适应性调整，整体安装完成后，栅栏底部与地面的间隙控制在合理范围内，既可以避免杂物从底部间隙钻入防护区域，也不会因为间隙过小造成地面不平时的安装干涉。设计过程中，针对不同使用场景的需求，所有尺寸参数均设置了可编辑的关联关系，比如需要调整栅栏高度时，仅需修改高度参数，外框竖梁长度、网面高度、支撑脚安装位置都会自动更新，不会出现特征报错或结构错位的问题；如果需要调整网格密度，仅需修改网格横向与纵向的间距参数，网面的丝径、网格数量都会同步重新生成，能快速适配不同防护等级的要求，比如用于设备周边近距离防护时可缩小网格尺寸，用于厂区外围边界隔离时可适当放大网格尺寸以降低成本。在结构强度校核层面，外框型材的截面参数与网面丝径参数也做了关联设置，当栅栏整体尺寸放大时，型材壁厚与丝径会按照强度计算公式同步调整，保证大尺寸规格的栅栏依然具备足够的结构刚度，不会出现运输或安装过程中的变形问题。该栅栏的安装方式也做了多场景适配，除了常规的地面螺栓固定方式外，也可通过参数调整将底部支撑脚改为预埋式结构，适用于没有硬化地面的户外场地，预埋深度可根据当地的风载与土壤条件调整参数生成对应结构。

　　在实际工程应用中，这类参数化金属栅栏可用于生产车间的设备安全隔离、厂区道路的人车分流隔离、仓储区域的边界防护、户外设备的外围防护等多个场景，相比传统的固定尺寸栅栏，参数化设计能大幅缩短设计周期，减少重复建模的工作量，同时能保证所有衍生规格的结构合理性，避免手动改图出现的尺寸错误与结构漏洞。从加工工艺角度来看，该栅栏的所有构件均采用常规的型材切割、焊接、表面喷涂工艺，无需特殊的加工设备，普通的金属加工车间即可完成生产，外框与网面的连接采用电阻焊工艺，连接强度高，表面平整无明显焊疤，后期表面处理后整体外观一致性好。支撑脚与外框的连接采用满焊工艺，焊后做打磨处理，避免应力集中造成的焊缝开裂问题，整体结构的防腐处理可根据使用环境选择镀锌、喷塑、刷漆等不同工艺，参数化模型中也预留了表面处理层的厚度参数，在做装配干涉检查时可自动计入涂层厚度，避免安装时出现尺寸偏差。
