微型深沟球轴承624结构三维数模

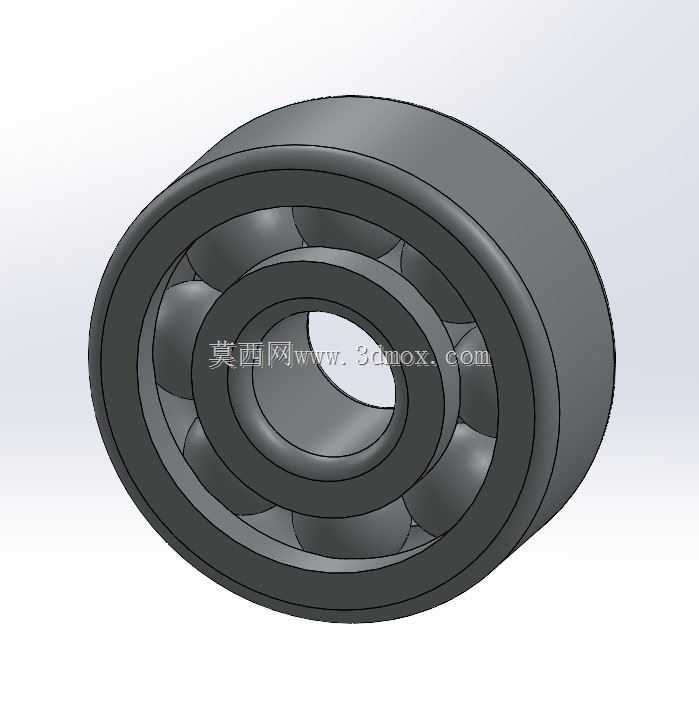

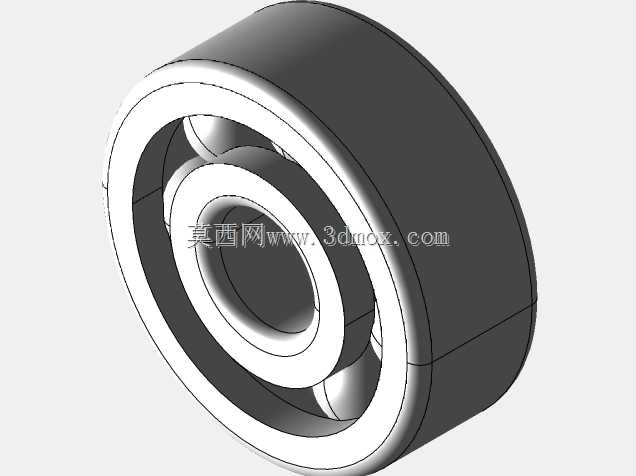

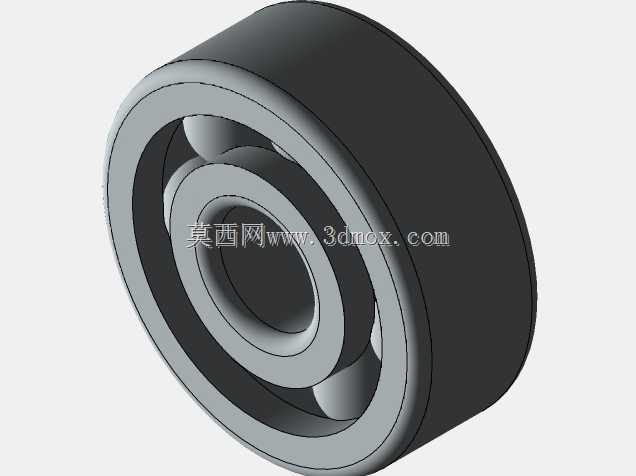

这款微型深沟球轴承的三维数模，完整还原了624规格轴承的全部结构细节，可直接用于小型传动机构的装配干涉校验、运动仿真环节。从实际应用场景来看，这类小尺寸轴承大量部署在微型减速电机输出端、精密仪表转动支承、小型阀门阀杆转动部位、消费电子微型传动模组、办公设备走纸机构等对安装空间有严格限制的位置，承担径向载荷为主、兼顾少量轴向载荷的转动支承作用，能有效降低轴系转动过程中的摩擦阻力，约束轴类零件的径向与轴向窜动量，保证转动部件的回转精度。

从结构设计逻辑来看，模型严格遵循深沟球轴承的经典构型：内圈与轴颈采用过盈配合实现周向固定，内圈滚道为连续圆弧型沟道，曲率半径略大于滚动体钢球的半径，保证钢球在滚道内顺畅滚动的同时，具备足够的接触面积承载载荷；外圈与安装基座的轴承孔采用过渡或小间隙配合，方便装配调整，外圈滚道与内圈滚道曲率匹配，形成完整的滚动体运行轨道；滚动体采用均匀排布的钢球，数量经过载荷校核，在保证承载能力的同时，避免钢球数量过多导致的保持架强度不足、转动摩擦阻力上升问题；保持架采用浪形冲压结构，将每颗钢球分隔在独立的兜孔内，避免钢球之间直接接触产生摩擦磨损，同时保证钢球在圆周方向均匀分布，防止运转过程中钢球扎堆导致的载荷分布不均。

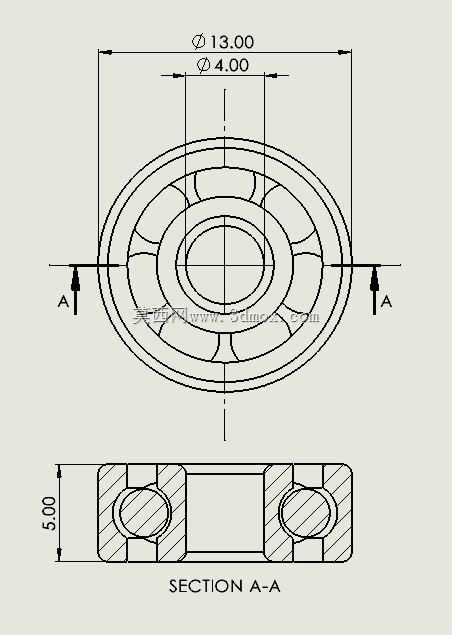

尺寸边界方面，该轴承内径为4mm，适配直径4mm的微型轴类零件，装配时需注意轴颈的表面粗糙度与圆柱度公差，避免配合面出现应力集中导致内圈蠕变；外径为13mm，适配安装座上直径13mm的轴承安装孔，孔位的同轴度公差需控制在合理范围内，防止轴承安装后出现偏载导致早期失效；轴承整体宽度为5mm，安装时需预留足够的轴向定位空间，可采用轴用弹性挡圈、孔用挡圈或者端盖压紧的方式实现轴向固定，固定时需控制压紧力，避免过大的轴向预紧力导致轴承游隙过小，运转时出现温升过高、卡顿等问题。

在三维建模过程中，所有结构特征都按照实际加工工艺逻辑搭建：内圈与外圈的滚道采用旋转切除特征生成，保证滚道的圆弧轮廓度与同轴度；钢球采用圆周阵列方式排布，阵列数量与实际产品一致，每颗钢球与内外滚道的接触关系按照实际接触角设置，可直接用于运动仿真时的接触约束添加；保持架的兜孔结构完全匹配钢球直径，兜孔间隙按照常规微型轴承的设计标准设置，还原真实的装配间隙。对于结构设计从业者来说，这个模型可以直接嵌入到整体设备的装配体中，无需重新绘制轴承结构，大幅缩短小型传动机构的设计周期；在选型阶段，可以通过将该模型导入装配环境，提前校验轴承与周边零件的间隙，避免出现装配干涉问题，同时可以根据轴承的承载能力参数，校核所选轴承是否满足设备的载荷、转速使用要求。

需要注意的是，这类微型轴承的额定动载荷与静载荷相对较小，设计选型时需充分考虑实际工况的冲击载荷情况，避免过载使用导致轴承提前失效；同时在装配模拟过程中，可借助该模型演示轴承的压装过程，验证压装工装的结构合理性，防止压装时载荷直接作用在滚动体上，造成滚道压伤、钢球变形等装配损伤。模型的所有圆角、倒角细节都按照实际产品的工艺要求设置，比如内圈与外圈的端面倒角，既可以去除加工毛刺，也能在装配时起到导向作用，避免装配过程中刮伤轴颈或者安装孔的配合表面。
