立式法兰连接化学反应承压罐体结构

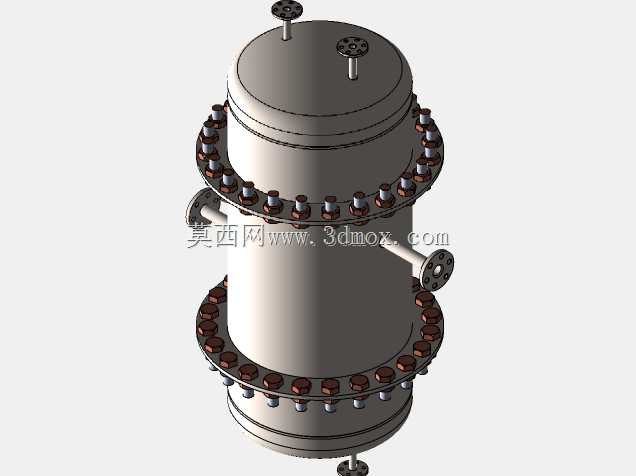

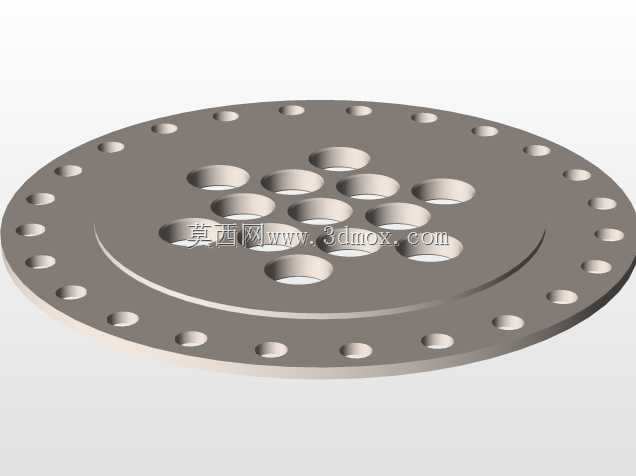

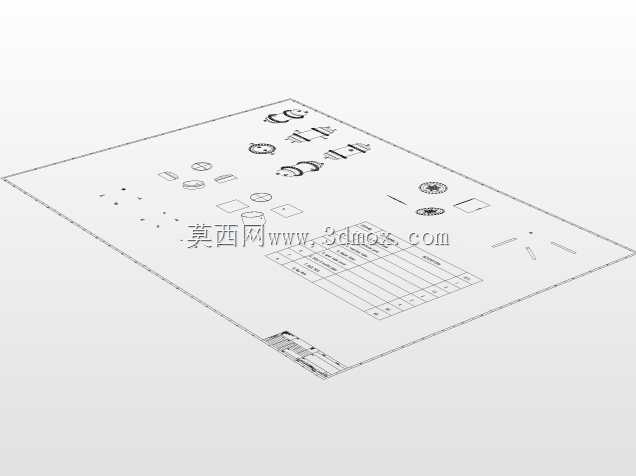

这款立式承压反应罐体，主要应用于精细化工、医药中间体合成、小批量精细化学品生产的工况场景，可在带压环境下完成物料的混合反应、气液传质、换热合成等工艺过程，适配间歇式生产的工艺排布需求。从结构设计来看，罐体采用三段式法兰拼接结构，上下两段法兰环周向均布紧固螺栓，靠螺栓预紧力压合密封垫片实现腔体密封，这种拆分式结构既方便后期开盖检修内部构件、清理反应残留结垢，也能在加工阶段降低深腔筒体的加工难度，避免整体成型带来的壁厚不均问题。罐体顶部设置两个手轮式截止阀接口，分别可用于进料、排气、安全阀安装或者压力检测仪表的接驳，侧部伸出的带法兰接管可作为物料进出、换热介质流通或者测温测压元件的安装接口，接口法兰的密封面采用凸面结构，适配常规化工管路的密封连接标准，能匹配多数现场已有的工艺管线，无需额外制作转换接头。设计阶段优先考虑了安装边界的适配性，罐体整体为立式圆柱结构，底部为椭圆封头，安装时可直接通过支座固定在钢架平台或者混凝土基础上，整体径向尺寸紧凑，不会占用过多的车间横向空间，周向法兰的螺栓操作预留空间充足，现场安装紧固时普通扭矩扳手即可完成操作，无需特殊工装。从功能特性上，承压腔体的壁厚按照常规中低压反应工况的强度要求核算，可满足多数常压到中压的液相、气液两相反应需求，法兰连接处的密封结构可适配耐酸碱垫片、金属缠绕垫片等多种密封件，能根据接触物料的腐蚀特性灵活更换密封材质，罐体顶部的阀门采用手轮直动结构，操作直观，现场巡检时可快速完成开闭操作，无需额外辅助工具。建模过程中对法兰螺栓孔的周向分度、接管的伸出长度、封头的曲率半径都做了参数化处理，设计人员调整参数时可快速修改罐体容积、压力等级对应的结构尺寸，无需重新绘制基础特征，能大幅缩短同类型设备的改型设计周期，也方便后续做有限元强度校核时直接提取模型特征，减少模型修复的工作量。
