卡德纳挂锁及配套钥匙结构设计

日常生产生活场景中，挂锁是应用覆盖范围极广的锁具品类，从户外配电箱、设备检修柜门、仓储周转箱、工具箱到民用储物柜门、户外设施防护，都能见到这类锁具的身影。和固定式门锁不同，挂锁不需要提前在安装基体上预埋复杂的锁座结构，仅依靠配套的锁梁穿过待锁闭构件的预留孔位即可完成锁定，使用灵活性远高于嵌入式锁具，尤其适合需要频繁开合、临时锁定、多点位轮换使用的场景。

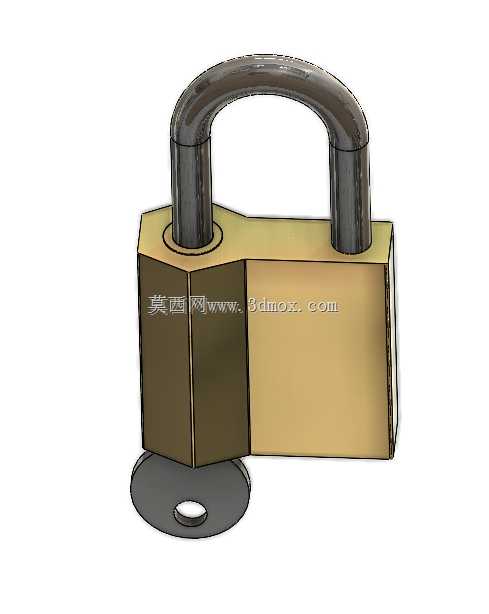

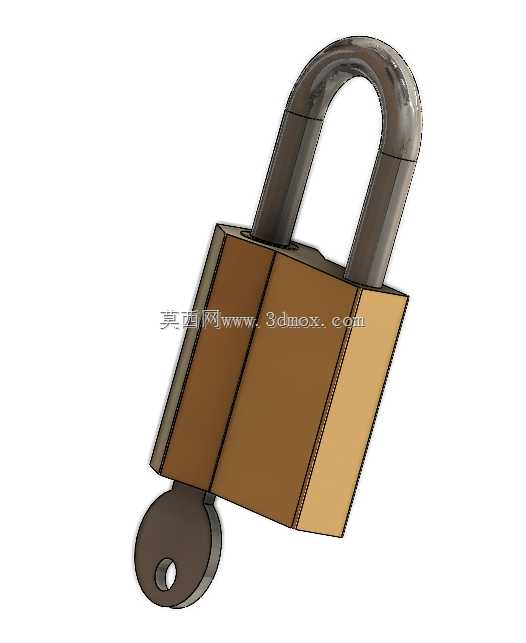

本次设计的卡德纳挂锁，整体采用方正的锁体构型，锁体外壳采用三段式拼接结构，这种结构设计一方面可以降低锁芯腔的加工难度，不需要在整块金属坯料上掏挖深腔，另一方面也方便后期组装时将锁芯、锁舌、弹簧等内部构件依次装入腔体后再完成封边固定，能有效提升装配效率。锁梁采用U型硬化金属结构，两端直径保持一致，其中一端为固定铰接端，插入锁体后不会完全脱出，另一端为活动锁止端，锁闭时插入锁体对应孔位，由内部的锁舌卡入锁梁上的环形凹槽完成锁定，解锁时钥匙带动锁芯旋转，驱动锁舌回缩脱离凹槽，即可将锁梁向上拉起完成开锁。

配套的钥匙采用扁平式构型，钥匙柄为圆形带穿孔设计，这个穿孔的作用一方面是方便穿入钥匙环，将多把钥匙归集存放，另一方面也可以在钥匙不慎掉落至狭窄缝隙时，使用细钩类工具穿过穿孔将钥匙勾出，提升使用便利性。钥匙的齿形部分和锁芯内部的弹子排布完全匹配，插入锁芯后可以将所有弹子顶推至锁芯与锁体的分界面位置，消除锁芯的转动阻碍，这也是弹子挂锁最核心的工作原理。

从安装边界来看，这款挂锁的锁梁净空高度可以满足绝大多数常规锁闭场景的需求，不管是厚度在5mm以内的金属箱扣、配电箱锁鼻，还是直径10mm以内的链条链环，都可以顺利穿过锁梁完成锁定。锁体的方正外形没有多余的外凸结构，在携带和存放过程中不会勾挂其他物品，表面做了钝化处理，不容易在日常使用中留下划痕和锈迹，适配户外、车间、仓储等多种复杂使用环境。

在结构设计的细节上，锁梁和锁体的配合间隙做了严格控制，间隙过大会导致锁梁晃动量超标，容易被暴力撬动，间隙过小则会在锁梁沾染灰尘、出现轻微锈蚀时出现插拔卡滞的问题，设计时将单边配合间隙控制在0.1mm到0.15mm之间，既可以保证锁梁转动、插拔的顺畅度，也能最大限度降低暴力撬动的受力空间。锁体内部的锁舌采用斜面设计，锁闭时不需要使用钥匙，直接将锁梁向下按压，锁梁的端面会挤压锁舌的斜面，将锁舌向后压缩，待锁梁上的凹槽对准锁舌位置时，弹簧会自动将锁舌推入凹槽完成锁止，这个设计可以实现快速上锁，不需要每次锁闭都插入钥匙操作，大幅提升日常使用的效率。

从实际使用的可靠性角度出发，这款挂锁的内部弹簧均采用圆柱螺旋压缩弹簧，弹簧的刚度经过匹配计算，既不会因为刚度过大导致钥匙转动阻力过大，也不会因为刚度过小导致锁舌弹出力度不足，在振动环境下出现意外滑脱的问题。锁芯的钥匙插孔位置做了下沉式设计，插孔外围比锁体表面低1mm左右，可以减少雨水、灰尘直接进入锁芯内部的概率，降低锁芯卡滞、生锈的概率，延长户外使用的寿命。

在建模过程中，所有配合面都按照实际加工的公差要求做了预留，锁体的拼接面采用止口定位结构，组装时可以快速对齐，不需要反复调整位置，适合批量生产时的快速装配。钥匙的齿形部分做了圆角过渡处理，避免尖锐的齿边在使用过程中划伤手指，同时也能减少钥匙插入锁芯时的剐蹭阻力，提升插拔的顺滑度。
