四缸发动机排气歧管结构设计

这款排气歧管的结构设计，完全围绕四缸往复式内燃机的排气时序特性展开，首先要解决的是各缸排气干涉问题——四缸机的点火间隔为180度曲轴转角，相邻气缸的排气门开启重叠角如果匹配不当，会出现排气倒灌、扫气效率下降的问题，因此在支管汇入总管的过渡段，特意做了渐扩式的流道融合设计，每个支管的弯曲曲率都经过调整，避免相邻缸的排气脉冲在交汇区形成紊流，保证各缸排气背压的一致性，不会出现某一缸排气阻力过大导致的动力输出不均。

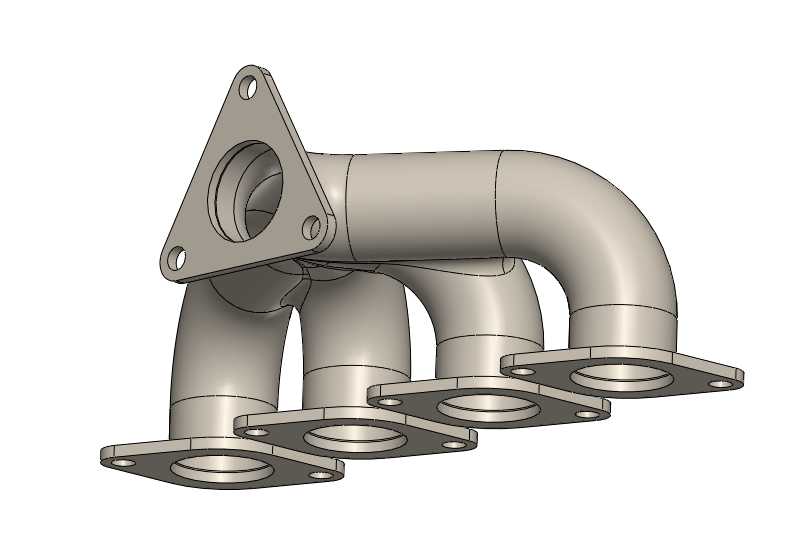

从安装边界来看，进气端的三角法兰是匹配气缸盖排气侧的安装面，三个安装孔的位置度公差控制在0.1mm以内，法兰面的平面度要求不超过0.05mm，保证安装后密封垫不会出现压合不均导致的漏气问题，法兰与支管的过渡段做了加厚处理，因为这个区域紧邻气缸盖，工作温度长期处于700-900摄氏度区间，加厚设计可以降低热变形量，避免长期高温工况下出现法兰翘曲。四个出气端的方形法兰是匹配后续三元催化器或者排气头段的安装接口，每个法兰上的两个安装孔采用对称布置，安装时可以根据周边管路布局调整安装方向，法兰端面同样做了密封槽设计，适配金属缠绕垫片的密封需求。

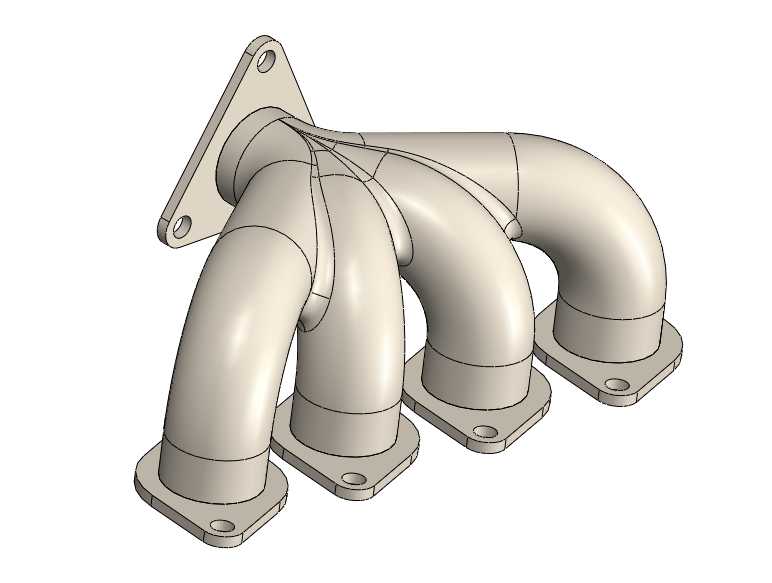

流道设计上，每个支管的长度保持一致，这是为了让各缸的排气脉冲到达总管的时间同步，充分利用排气惯性提升扫气效率，尤其是在高转速工况下，等长支管的设计能明显降低排气阻力，提升发动机的高转功率输出。支管的弯曲半径没有采用过小的数值，避免排气气流在弯管处形成流动死区，弯管处的壁厚保持均匀，不会出现局部过薄导致的高温烧蚀问题，同时也避免局部过厚带来的重量增加、热容量过大导致的暖机速度慢问题。

实际装车应用场景中，这类排气歧管多用于小排量直列四缸自然吸气发动机，适配家用乘用车或者入门级跑车的动力总成，安装时需要注意歧管与气缸盖之间的密封垫选型，必须采用耐温超过1000摄氏度的金属复合垫片，安装螺栓的拧紧力矩要按照对角线顺序分步拧紧，避免法兰受力不均。在日常使用中，这类歧管不需要额外的维护，但是如果出现发动机动力下降、排气异响的情况，需要检查歧管是否出现开裂、密封垫是否损坏，因为排气泄漏不仅会导致噪音增大，还会影响氧传感器的检测精度，导致空燃比控制失准。

从结构强度角度考虑，整个歧管的壁厚设计在3.5mm左右，既保证了高温下的结构刚度，又不会过度增加重量，各个支管之间的连接加强筋是为了缓解发动机振动带来的应力集中，因为发动机工作时的振动频率范围很宽，如果没有加强筋，支管交汇的位置很容易出现振动疲劳开裂。整个歧管的外形轮廓没有超出气缸盖的侧面边界，安装时不会与周边的发动机悬置、冷却管路、线束产生干涉，出气端的法兰位置预留了足够的空间，方便后续氧传感器的安装与拆卸，不需要在装车后额外切割或者改装周边部件。

在设计过程中，流道的内壁光滑度也是重点考量的因素，粗糙的内壁会增加排气气流的沿程阻力，因此建模时所有流道的过渡位置都做了G2连续的曲面处理，没有尖锐的棱角或者台阶，保证排气气流可以顺畅地从各缸支管汇入总管，减少排气阻力带来的功率损失。同时，歧管的整体重量控制在合理范围内，不会给发动机增加过多的簧下质量？不对，排气歧管属于发动机本体的部件，是动力总成的一部分，过重的话会增加动力总成的总重量，影响整车的配重，因此在保证强度的前提下，对非受力区域的壁厚做了适当的减薄处理，平衡强度与重量的关系。
