HR1484型转舌式柜门锁具结构设计

日常做柜体类设备结构设计时，锁具选型往往是容易被忽略但直接影响整机使用体验的环节，这款四分之一转结构的转舌锁，是目前工业柜体、终端设备、小型储物 enclosure 上应用极广的一类锁止构件。从实际落地场景看，这类锁具常见于工业控制柜门板、户外通信箱侧盖、小型设备检修舱门、办公储物柜、自助终端机的维护舱位，相比传统弹子锁，它的操作行程更短，钥匙转动90度即可完成锁止与解锁动作，日常运维时开关门效率更高，也不会出现钥匙多圈旋转后卡滞、锁舌对位偏差的问题。

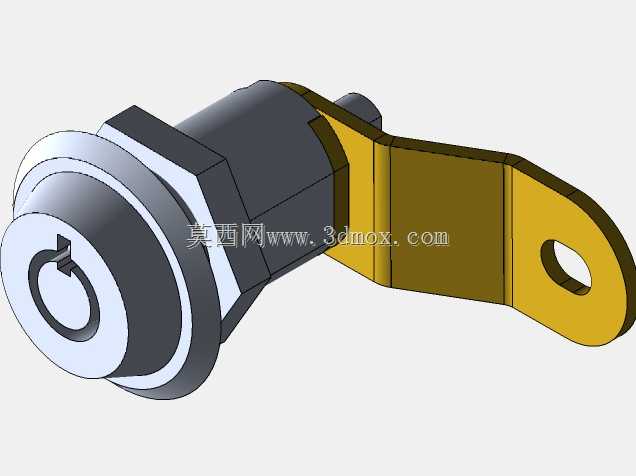

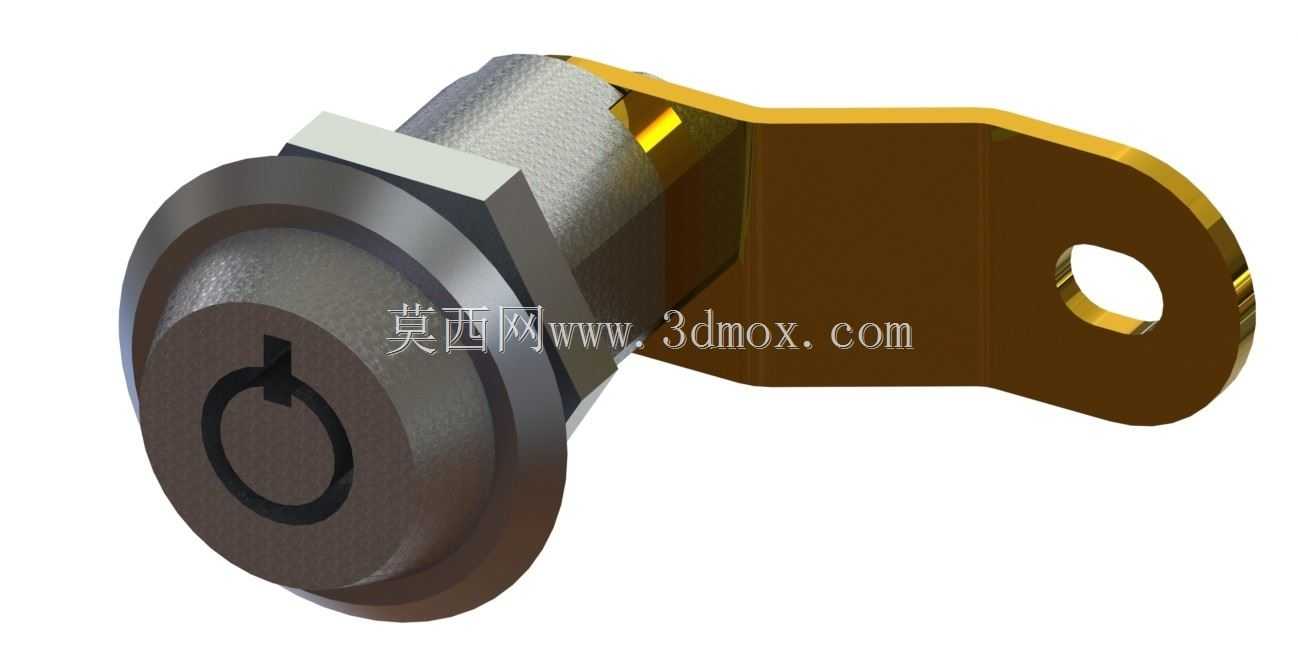

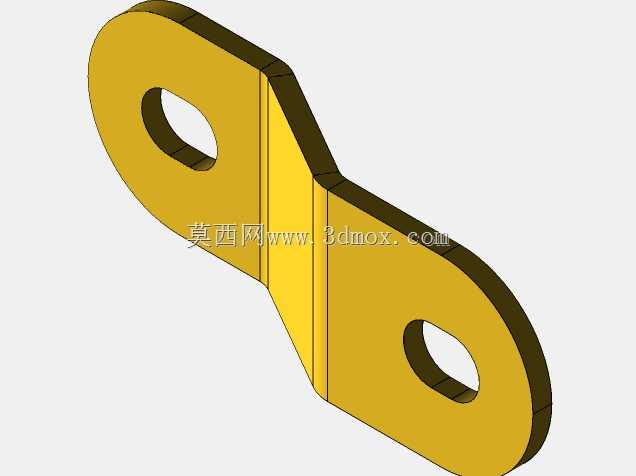

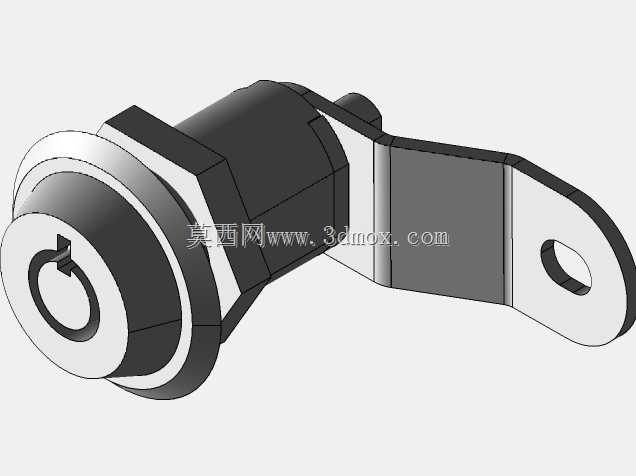

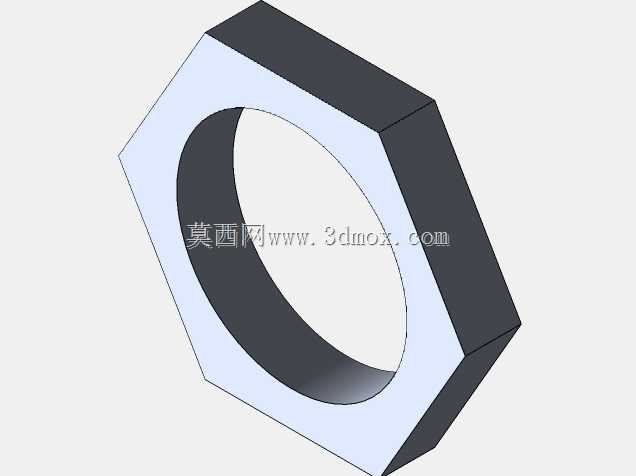

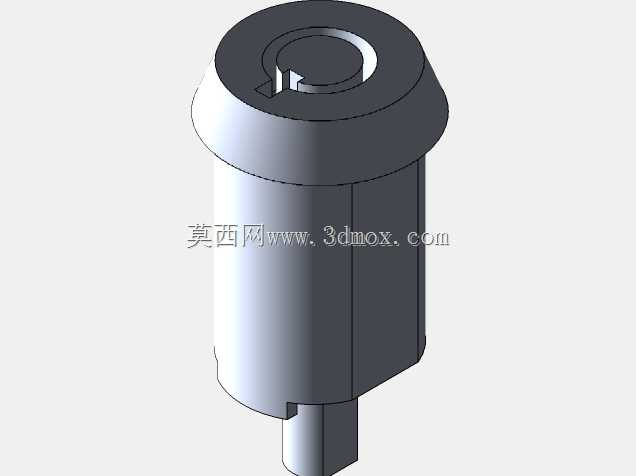

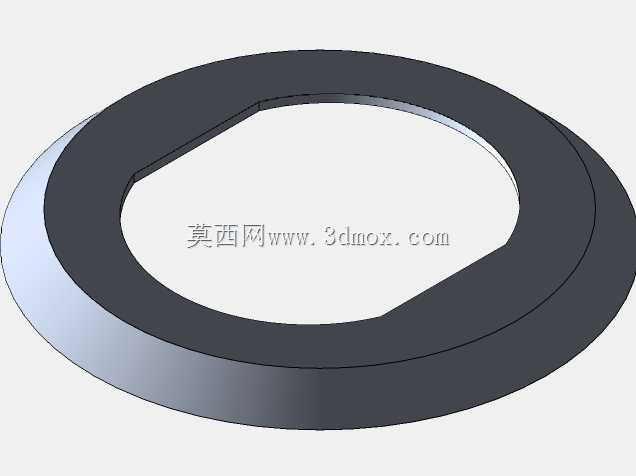

从结构设计逻辑来看，这款锁采用前置螺母压紧式安装结构，锁体主体为圆柱形套筒结构，前端带限位台阶，安装时从门板外侧将锁体插入预先开好的安装圆孔，在门板内侧通过配套的六角薄螺母锁紧固定，不需要额外的螺丝孔位，对门板的加工要求低，只需要保证安装孔的圆度与孔径公差在±0.1mm范围内即可，适配1-2mm厚度的冷轧钢板、铝合金板甚至硬质塑料门板，安装边界兼容性很强。锁芯部分采用铜质弹子排布结构，钥匙插入后带动尾部的偏心拨片转动，拨片也就是常说的锁舌部分采用弯折式钣金结构，尾部带安装孔位，可以根据实际门板与门框的搭接距离调整锁舌的安装角度，当锁处于锁止状态时，锁舌的长边会卡在门框的挡边内侧，限制门板向外的位移，解锁时锁舌转动90度，长边与门板开口方向平行，门板即可正常开启。

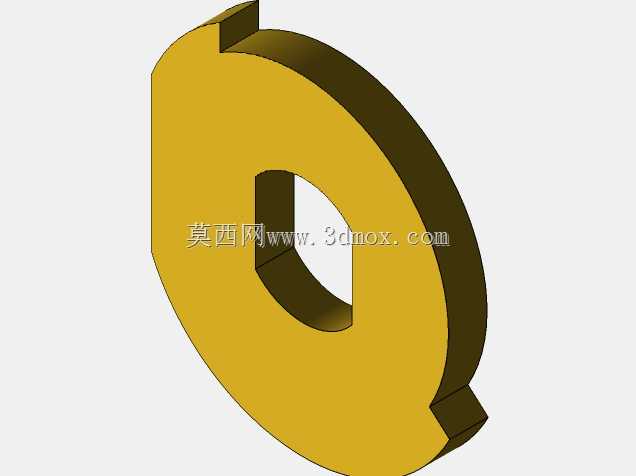

细节设计上，锁芯前端的钥匙孔做了下沉式防护结构，钥匙插入端的端面略低于锁体外圈的装饰面，能减少日常使用中灰尘、水渍直接进入锁芯内部的概率，户外使用场景下可以搭配防水胶圈进一步提升防护等级。锁体的外壳采用锌合金压铸成型，表面做喷砂镀铬处理，耐磨性能优于普通塑料锁体，长期插拔钥匙也不会出现表面镀层脱落的问题，锁舌部分采用冷轧钢板冲压后做镀彩锌处理，防锈能力满足一般室内与半户外的使用要求，锁舌的转动行程做了机械硬限位，转动到90度位置时会被锁体内部的挡块卡住，不会出现过转导致锁舌脱位的问题。

做三维建模时，这类锁具需要重点确认几个安装边界尺寸：首先是锁体的插入直径，这个尺寸直接决定门板开孔大小，建模时要给安装孔预留0.2mm的装配间隙，避免锁体插装时过紧；其次是锁体的有效插入长度，也就是适配的门板厚度范围，选型时要确认门板加上密封胶条的总厚度不超过锁体的有效夹持长度，否则会出现螺母锁不紧、锁体晃动的问题；第三是锁舌的转动半径，这个尺寸决定了门框内侧需要预留的避让空间，建模时要模拟锁舌转动的全行程，避免锁舌转动时与柜体内部的布线、安装梁发生干涉；最后是钥匙插入后的操作空间，锁芯前端要预留至少15mm的空间供钥匙插拔与转动，不能在锁孔正前方布置凸起的结构件，否则会导致钥匙无法完全插入。

从实际使用反馈来看，这类四分之一转锁的故障率远低于多圈旋转的锁具，因为内部传动结构简单，只有锁芯转动带动锁舌的单级传动，没有复杂的连杆结构，长期使用后不会出现传动松旷的问题，而且钥匙的通用性可以通过弹子排布做区分，同一台设备上的不同舱门可以做通开或者不通开的配置，满足不同的权限管理需求。在做自助设备这类需要频繁开启维护舱门的场景下，这类锁的操作手感也更干脆，转动到锁止位置时会有清晰的到位反馈，运维人员不需要额外确认就能判断门是否锁好，减少了虚锁导致的设备安全隐患。建模过程中还要注意锁体与门板配合处的防水结构，如果是户外使用的柜体，要在锁体台阶与门板之间加装橡胶密封垫，建模时要给密封垫预留0.5mm的压缩量，保证锁紧后密封垫能完全填充接触面的间隙，达到IP54以上的防护等级。另外锁舌的固定螺丝要做防松处理，建模时可以在锁舌与锁芯尾部的配合面做防滑齿结构，避免长期开关震动导致锁舌松动移位，出现锁不上或者打不开的问题。
