带双太阳能帆板的在轨人造卫星结构

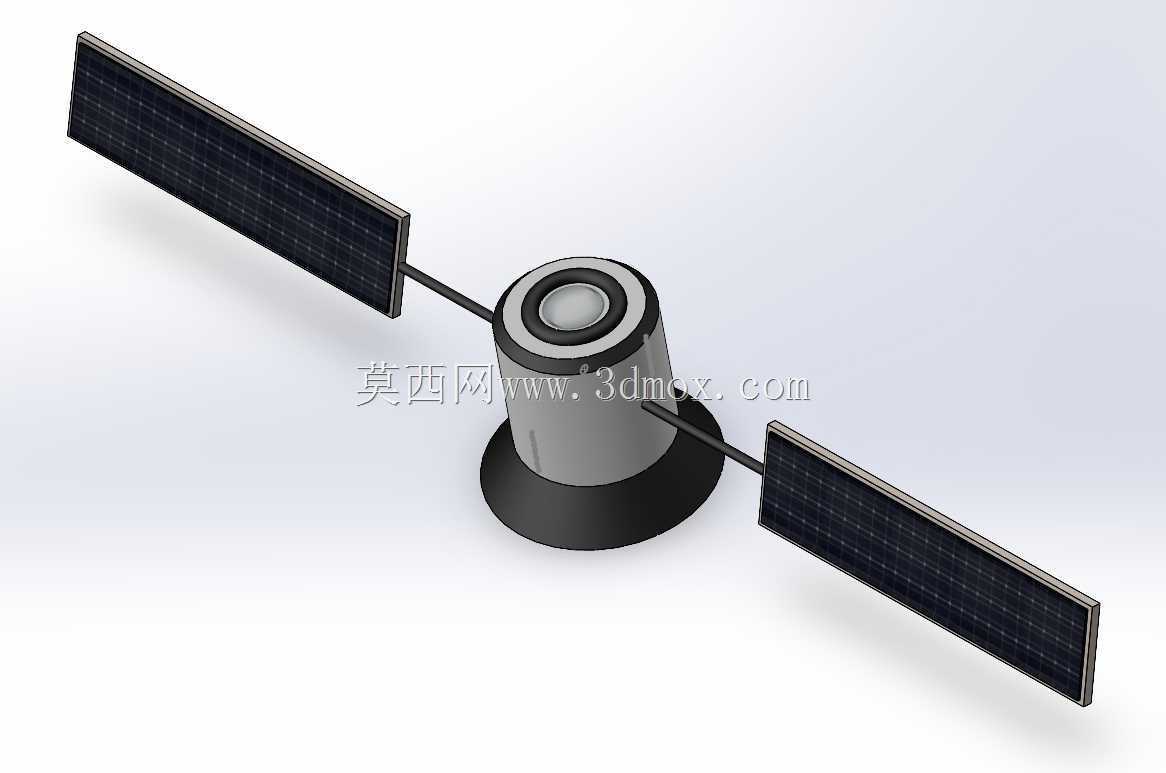

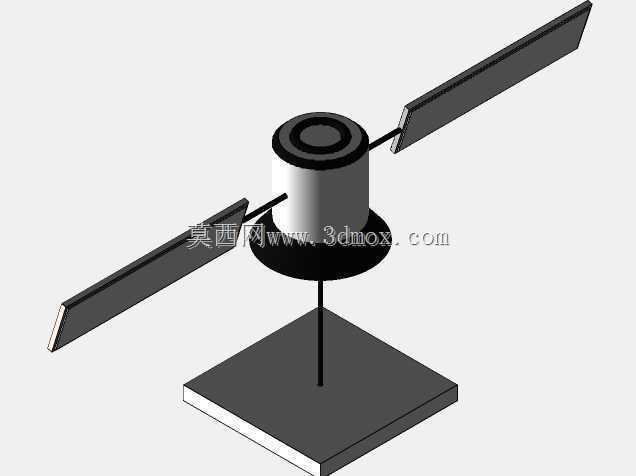

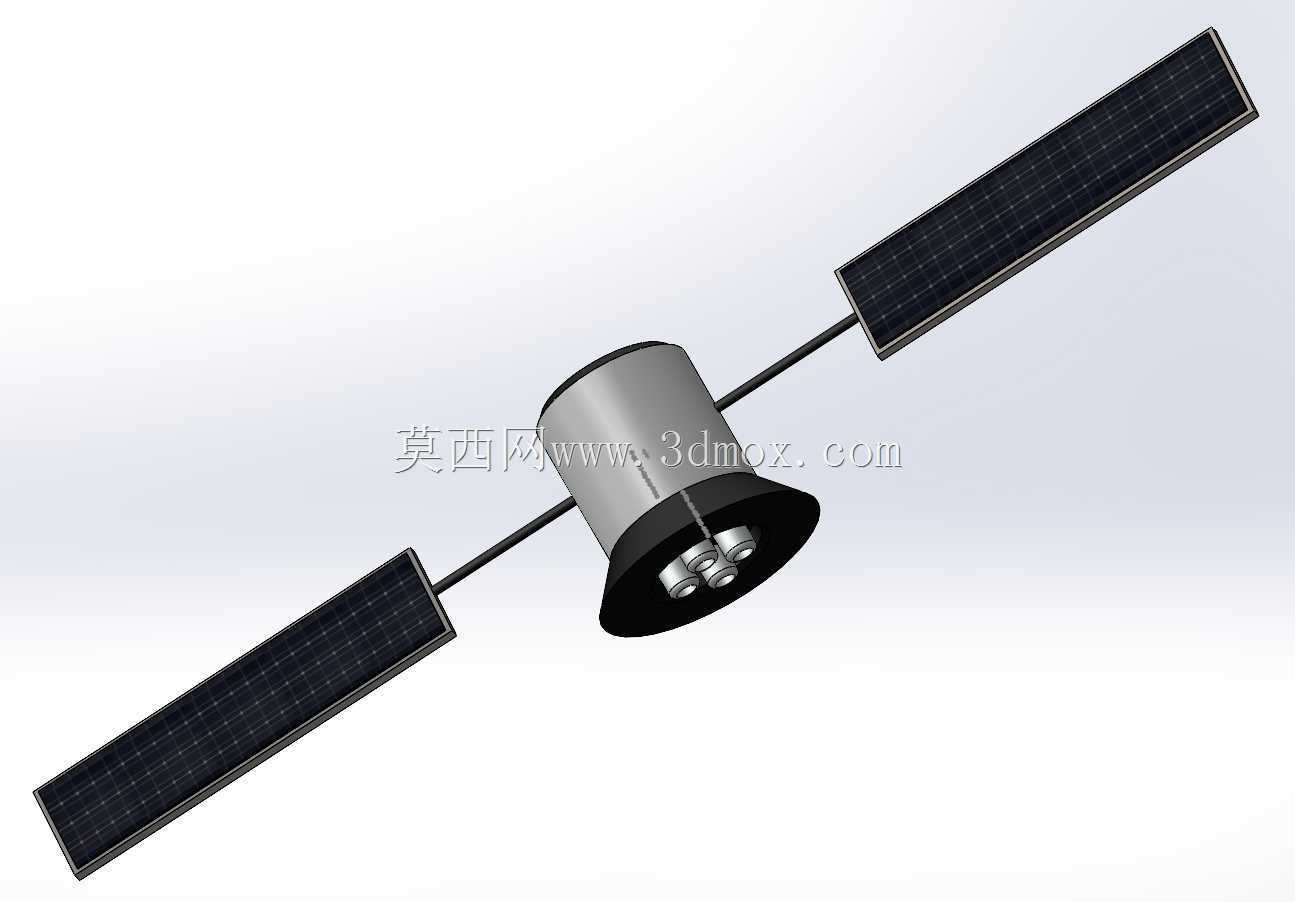

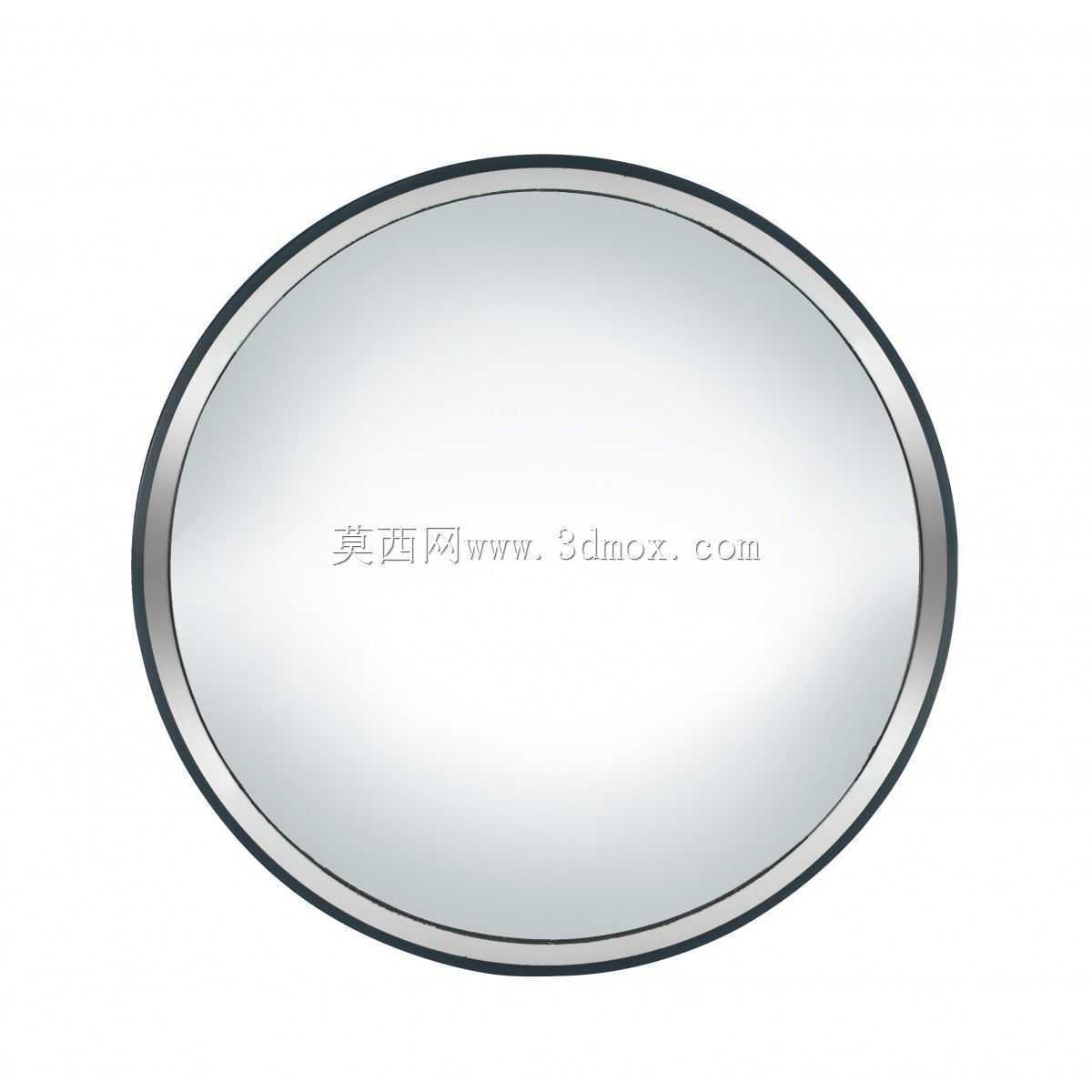

　　这套三维结构围绕近地轨道小型人造卫星的总体构型展开，主体采用圆柱承力舱加锥形过渡底座的布局，舱体轴线方向预留载荷安装、姿控组件排布与星上设备走线的内部空间，外伸的两组太阳能帆板通过细长支撑臂与舱体侧壁连接，形成对称展开的双翼构型。从实际任务场景看，这类构型常用于低轨道空间环境探测、对地观测试验与星载技术验证任务，帆板在入轨后展开并朝向太阳方向，将光能转化为电能供给星上测控、通信与载荷设备，舱体底部的锥段可适配运载火箭适配器的对接边界，满足发射阶段堆叠锁紧与入轨后分离释放的接口要求。建模过程中先以中心舱体为基准建立全局坐标系，圆柱舱壁按薄壁承力壳的思路分段构建，顶部圆形端盖预留光学载荷或通信天线的安装法兰，锥段下端设置对接环面，

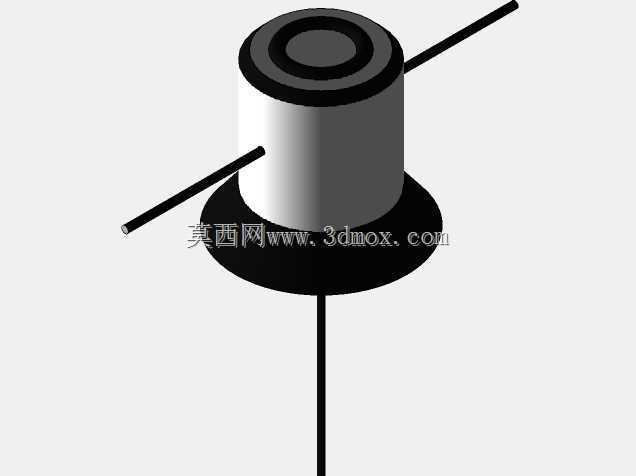

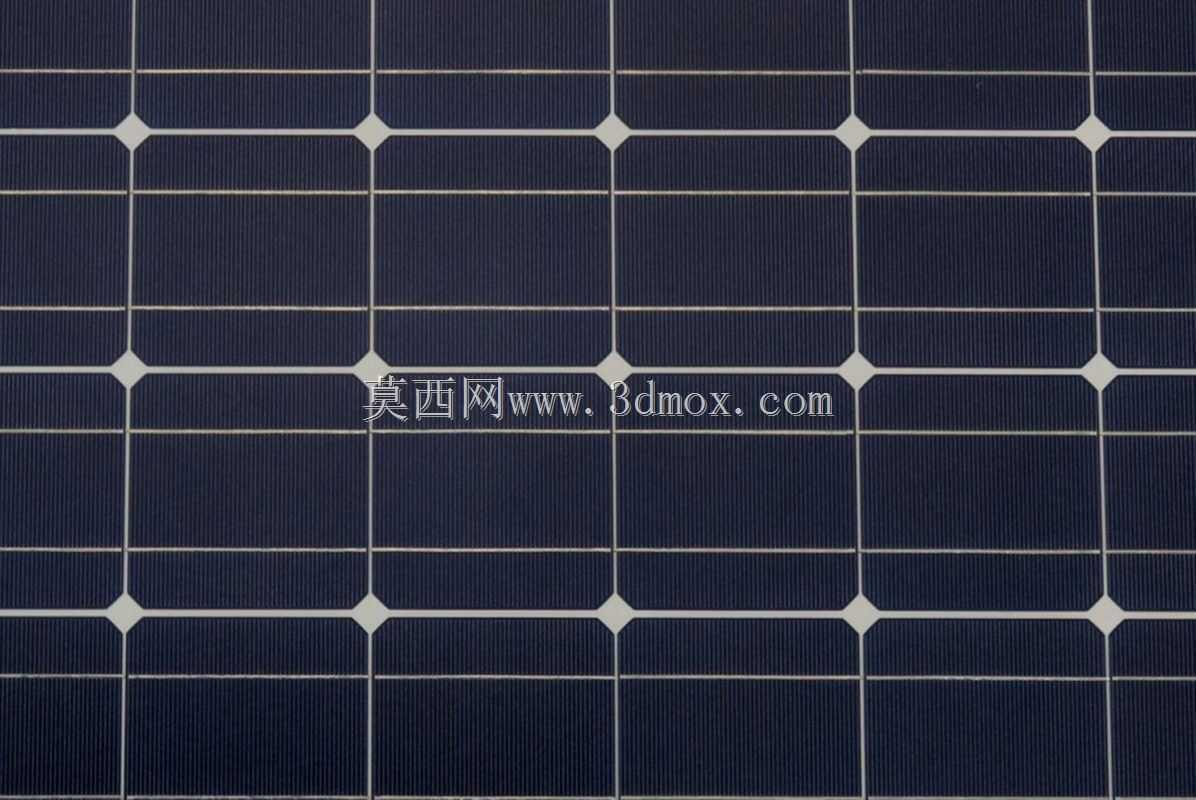

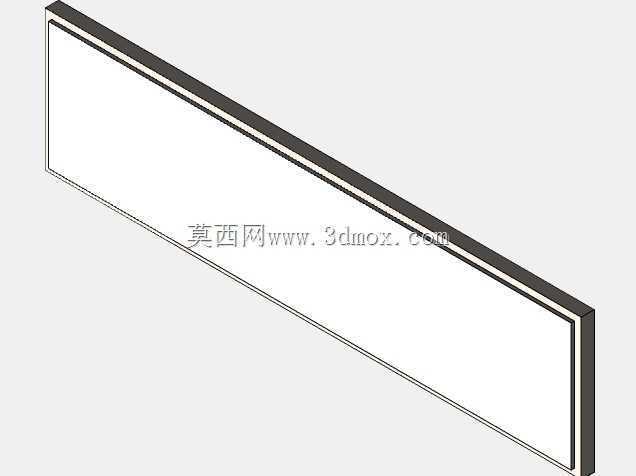

　　保证与运载机械接口的同轴度。两侧支撑臂从舱体中部对称伸出，臂杆截面按细长杆受弯的受力特征简化，末端与太阳能电池板的侧边框架固连；帆板本体采用矩形薄板结构，表面划分出规整的电池片阵列区域，边框做包边强化处理，既还原光伏组件的铺装形态，也便于后续在工程模型中补充展开机构、铰链与锁紧释放装置。结构尺寸方面，双翼完全展开后横向跨度明显大于舱体直径，帆板板面与舱体轴线保持确定的空间角度，收拢状态下可向舱壁侧折转，从而控制发射段的包络尺寸，避免超出整流罩内部边界。舱体高度与底部锥座直径相互匹配，锥座下端面作为整星的主要安装基准，支撑臂根部则设置局部加厚凸台，用于承受发射振动和帆板展开时的附加弯矩。针对空间使用特点，模型在外观上保留了星箭对接面、

　　帆板连接边界和舱段分缝等关键结构，没有把内部复杂器件强行堆砌到外观件中，这样既能用于总体布局协调，也能作为展示级结构继续细化热控层、姿控喷口、天线和电缆走向。帆板与支撑臂的对称布置有利于整星质心落在中心轴附近，减少姿态控制时的不平衡力矩；锥形底座在提供较大对接面积的同时，也能把发射段载荷平顺传递到主承力舱。若进入详细设计阶段，可在现有外形基础上进一步定义帆板折叠角、铰链旋转轴、展开锁定位置以及舱体表面设备安装窗口，并通过干涉检查确认帆板从收拢到展开全过程不会与舱体、天线或底部对接结构发生碰撞。整体建模思路偏重航天器总体结构表达，几何关系清晰，基准统一，适合用于航天装备结构方案讨论、轨道飞行器外形展示以及太阳能翼展开机构的前期布局验证。
