汽车转向系统刚性轴连接万向节结构

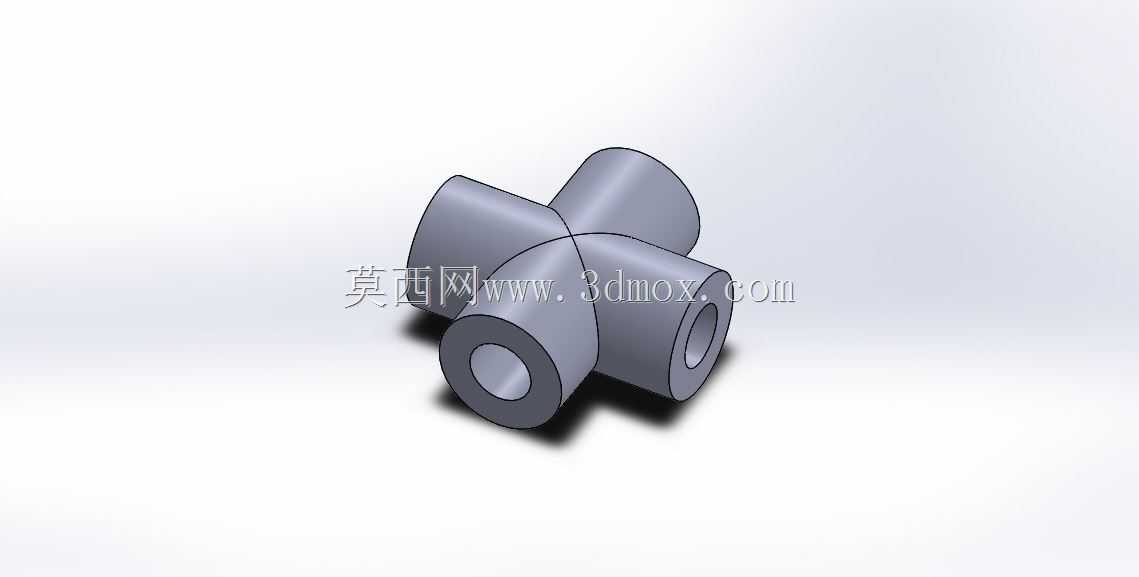

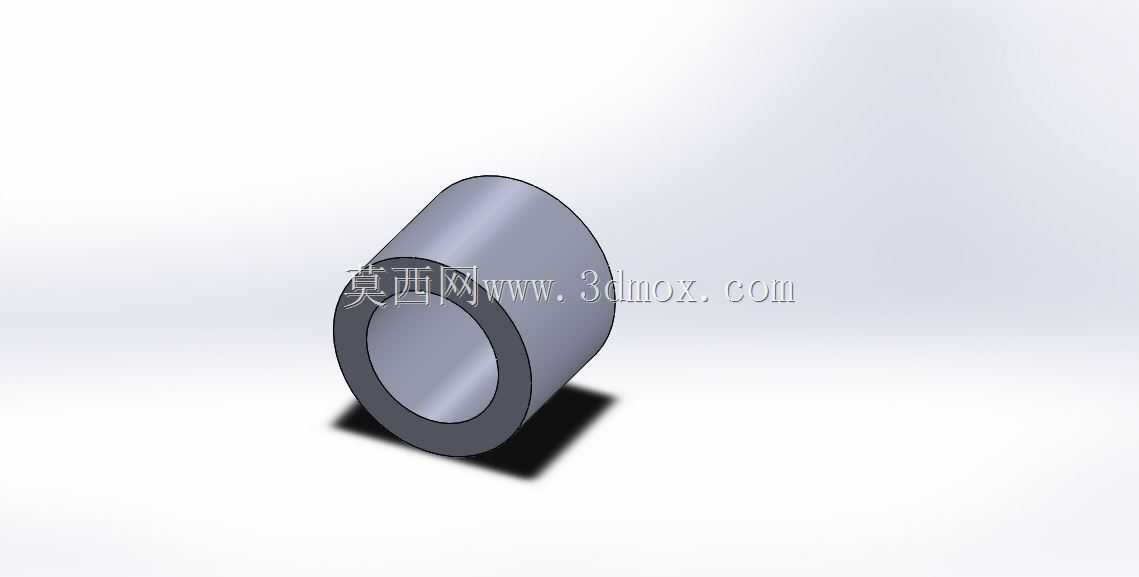

　　在汽车转向传动链路里，这类万向节承担着变角度动力传递的核心作用，当转向管柱与转向器输入轴存在空间夹角、且车辆行驶过程中悬架跳动会带来轴间角度动态变化时，刚性直连的轴系会出现卡滞、传动干涉甚至轴件断裂的问题，而万向节的铰接结构刚好可以补偿两轴间的角度偏移，保证转向力矩在轴线倾斜的状态下依然能稳定传递，不会因为轴系不对中出现转向沉重、回正卡滞的故障。从结构设计逻辑来看，这个万向节采用的是十字铰接式的基础构型，两个叉形接头分别对接两端的刚性杆，中间通过十字销实现两个旋转自由度的释放，叉耳部位的销孔做了同轴度公差约束，避免装配后出现转动间隙过大导致的转向虚位，销孔内部预留了润滑脂存储的空腔，可在长期往复转动过程中减少铰接面的磨损，延长部件的维护周期。

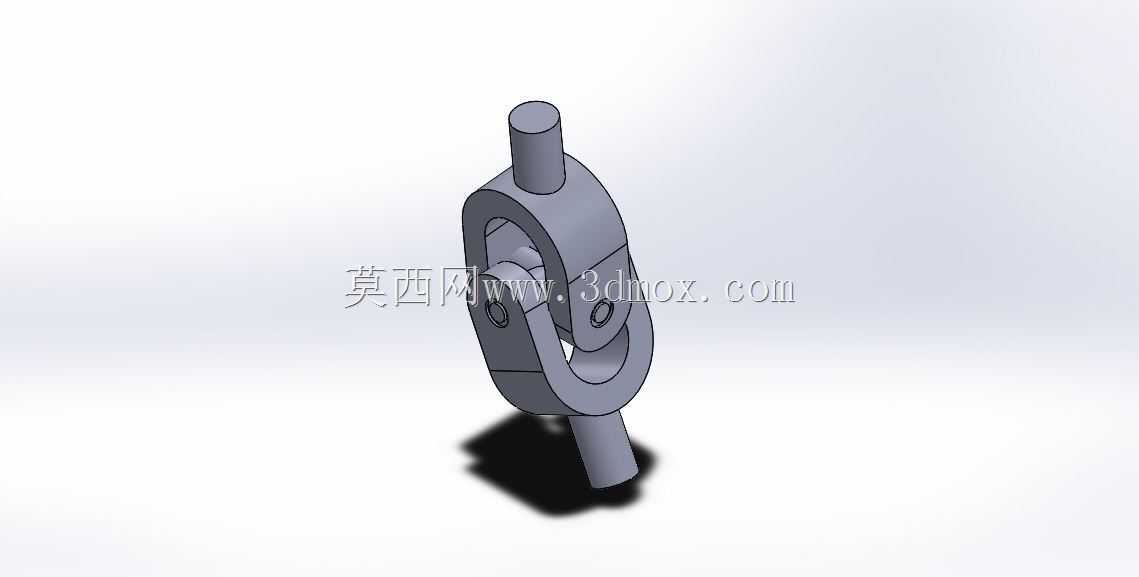

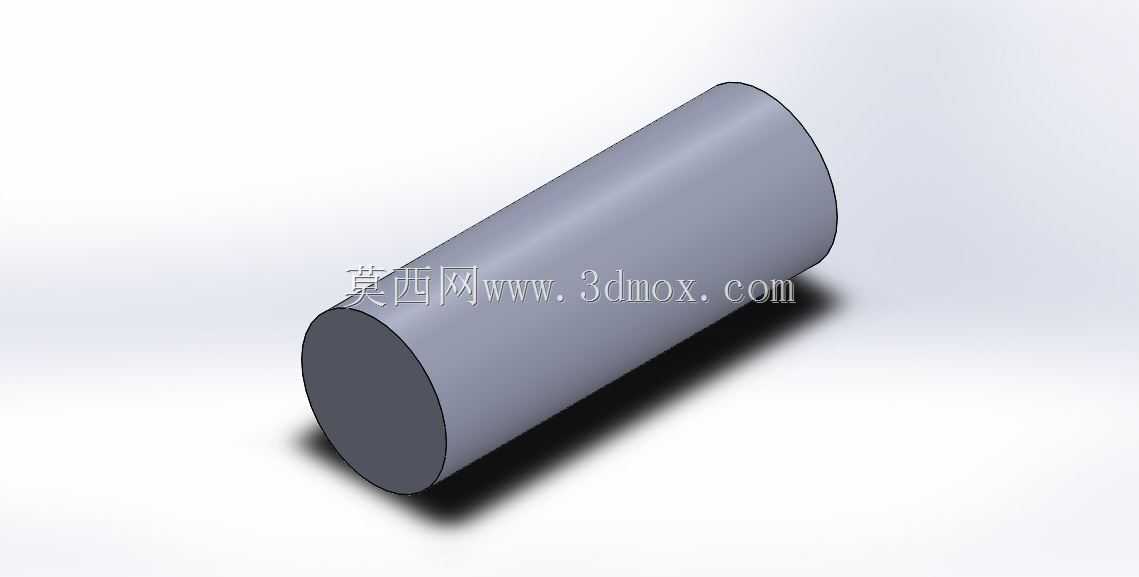

　　从安装边界来看，两端的连接轴径采用统一的圆柱轴段设计，轴段长度匹配常规转向杆系的装配插入深度，叉体的外部轮廓做了圆角过渡处理，避免在最大摆角状态下与周边的转向护罩、车架加强筋发生运动干涉，整个部件的摆动角度范围覆盖了乘用车转向系统常见的轴间夹角区间，既可以满足静止状态下的装配角度补偿，也能适配车辆过颠簸路面时悬架跳动带来的动态角度变化。在实际功能表现上，这类万向节除了传递转向力矩之外，还能缓冲一部分路面通过转向轮反向传递上来的冲击振动，铰接部位的微小间隙可以过滤掉高频的振动传导，避免方向盘出现过度的麻手震感，同时在转向过程中，万向节的等角速传动特性（在单节万向节的允许摆角范围内）可以保证转向输入与输出的转角偏差控制在合理区间，不会出现转向响应滞后、左右转向圈数不一致的问题。

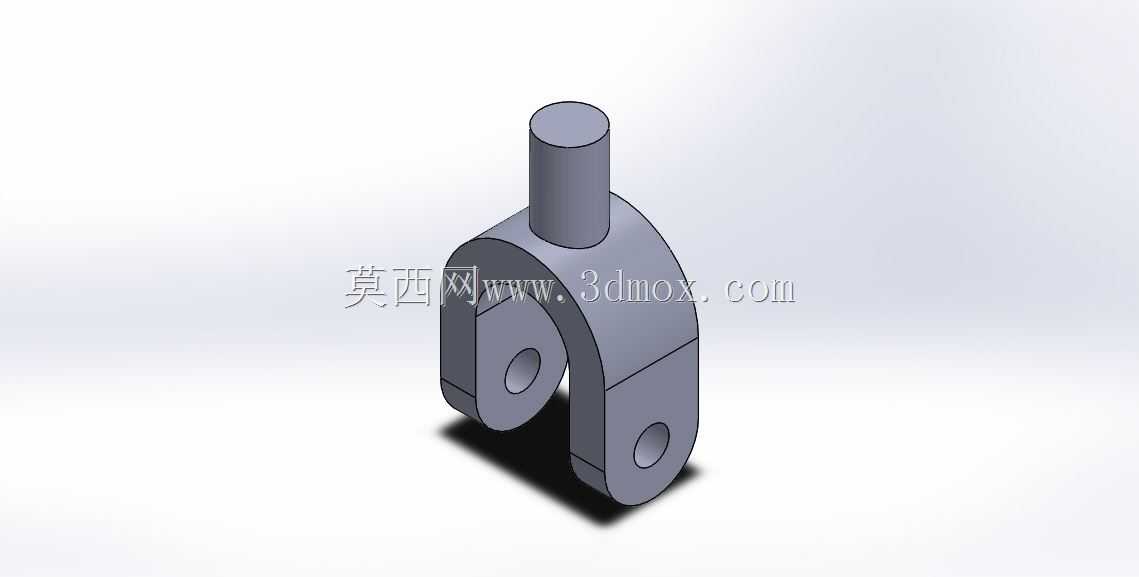

　　设计过程中需要重点校核叉耳部位的抗弯强度，当驾驶员施加最大转向力矩时，叉耳根部是应力集中的核心区域，需要通过合理的圆角过渡、壁厚优化来避免应力集中导致的部件断裂，同时十字销的表面硬度需要达到对应的耐磨要求，避免长期转动后出现销面磨损松旷，导致转向自由行程过大。在装配层面，两端的轴段与叉体采用过盈配合加横向销钉固定的方式，保证大扭矩传递下不会出现轴与叉体之间的相对转动，整个部件的外形轮廓没有突出的尖锐棱角，在整车装配过程中不会刮伤周边的线束、护套等附属部件，运动包络范围经过校核，在全行程转动过程中不会与周边部件发生碰擦，适配多数前置前驱乘用车的转向管柱布置场景，也可拓展应用到其他需要变角度刚性传动的工业设备轴系连接场景中，比如小型机床的操作杆传动、工业设备的远程操作连杆机构等，只要是两刚性轴存在轴线倾斜、需要同步传递旋转扭矩的场景，这类结构都能发挥稳定的传动作用。
