手持便携绿色激光指示笔结构设计

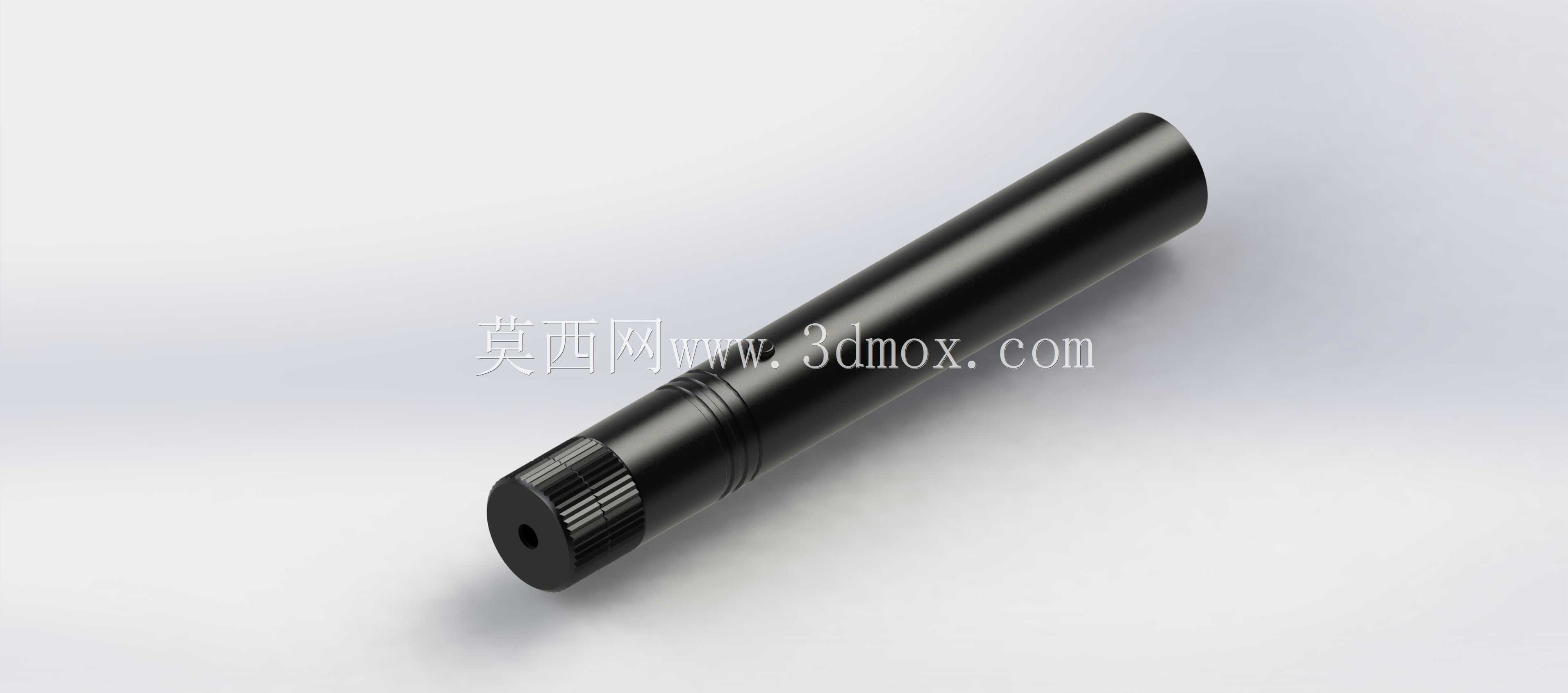

　　这款笔式激光指示装置的结构设计，首先围绕手持场景的人机工程需求展开，整体采用长直圆柱构型，主体外径控制在14mm区间，总长度控制在155mm，刚好适配成年用户单手握持的尺寸边界，握持段做了细微的滚花纹理处理，既提升了手持时的摩擦力，避免出汗打滑，也没有过度凸起的结构破坏整体的流线感，日常放置在工装口袋、笔袋内都不会出现勾挂问题。从功能实现的角度看，前端出光口做了内凹式设计，将光学透镜组件内嵌在壳体端面以内1.5mm的位置，既可以避免日常放置时透镜直接接触桌面被刮花，也能减少外界杂尘直接附着在透镜表面，降低日常维护的频次。

　　尾端的按压开关采用与壳体齐平的设计，按压行程控制在1.2mm，触发力度设置在5N，既可以避免放在口袋内被误触点亮消耗电量，也能保证单手握持时拇指可以轻松按动触发，不需要刻意调整握持姿势。内部结构采用分段式腔体设计，前段为光学模组安装腔，预留了激光二极管、准直透镜的调节空间，透镜座采用细牙螺纹与前段壳体连接，可以通过旋转透镜座调整焦距，保证出射的绿色激光在5-100米的常用指示距离内保持清晰的光斑，不会出现明显的发散；中段为电池仓，适配单节标准7号供电电芯，仓壁做了0.3mm的加强筋设计，既可以固定电芯避免晃动，也能提升壳体的抗挤压能力，即使从1.2米的工作台高度意外跌落，也不会出现壳体变形导致电芯接触不良的问题；尾段为开关控制模组，开关引脚与电池接触片采用一体化冲压铜件，减少了内部接线的焊点，降低长期使用后接触电阻增大导致的供电不稳定问题。

　　从实际应用场景来看，这类激光指示装置除了常规的会议演示、教学指示场景外，在设备检修、厂房巡检场景下也有很高的实用性，比如在大型设备装配过程中，操作人员可以站在安全距离外，用激光指向需要调整的部件位置，不需要凑近设备点位比划，避免在大型机架、吊装部件下方停留的安全风险；在户外管线巡检、电力线路排查时，高亮度的绿色激光在强光环境下也有足够的可见度，可以快速指向高处的线路节点、故障点位，提升巡检沟通的效率。设计过程中针对装配工艺做了优化，整笔的壳体零件仅分为前筒、中筒、尾帽三个主要结构件，全部采用铝合金车削加工后做黑色阳极氧化处理，表面硬度达到HV300以上，日常使用中不容易被钥匙等硬物刮出划痕；零件之间的连接采用M14×0.75的细牙螺纹，配合端面的O型密封圈，可以达到IP54的防护等级，在车间多尘、偶尔有飞溅水滴的环境下也能正常使用，不会因为粉尘进入内部导致卡滞或者电路短路。

　　在安装边界的考量上，整笔没有额外的外凸安装结构，不需要配套专用的固定夹具，日常可以直接插在工装的笔插位，或者搭配通用的笔夹固定在笔记本、工作服口袋上，出光方向与笔身轴线的同轴度控制在0.1mm以内，握持时指向的位置与光斑落点的偏差在常用距离内可以忽略，不需要使用者刻意调整角度来对准目标。内部的电路驱动板做了恒流设计，不管电芯电压在满电到欠压的区间内如何波动，激光二极管的供电电流都保持稳定，不会出现亮度忽明忽暗的问题，也能避免电流突增烧坏激光二极管，提升整体的使用寿命。
