微型深沟球轴承625精密结构设计

在小型精密传动场景中，这类微型深沟球轴承的应用覆盖了从消费电子传动模组、小型仪器仪表转轴到微型伺服输出端的各类轻载回转部位，很多做小型自动化模组、手持检测设备的结构工程师在选型时，会优先考虑这类小尺寸轴承的径向承载能力与回转精度，毕竟在安装空间极度受限的场景下，既要保证转轴的回转同轴度，又要控制整体机构的体积冗余，这类小规格轴承的尺寸匹配度往往决定了整个传动段的结构紧凑度。

从实际功能来看，该轴承属于深沟球结构的微型滚动轴承，主要承受径向载荷，同时也可承受一定限度的轴向载荷，当径向游隙在装配调试阶段被适当放大时，其角接触特性会有所体现，可承受两个方向的交变轴向载荷，这一特性让它在小型齿轮传动、带轮传动的支撑端非常适用，不需要额外增设止推结构就能限制转轴的轴向窜动，减少了配套零件的数量，进一步压缩了装配空间。

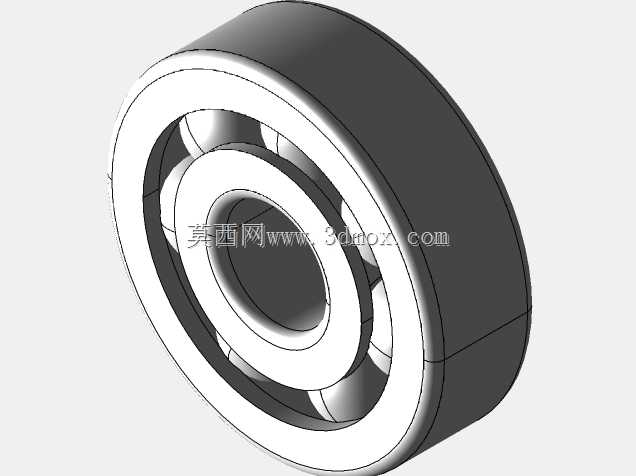

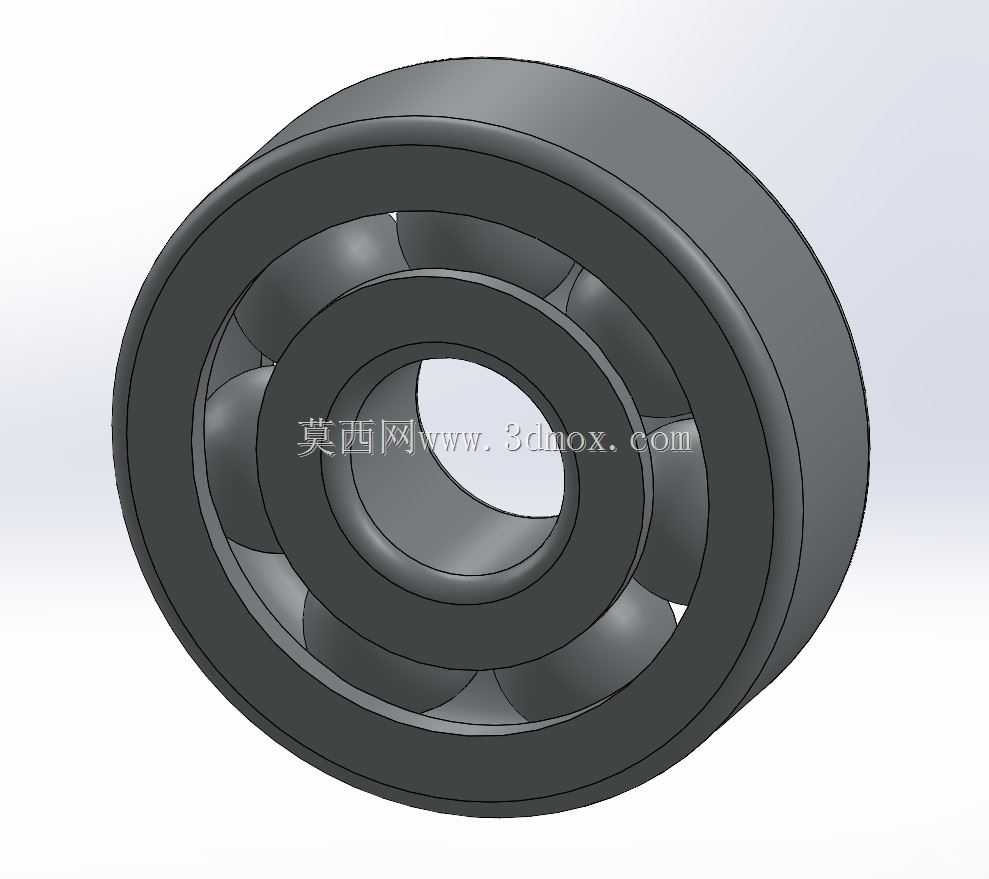

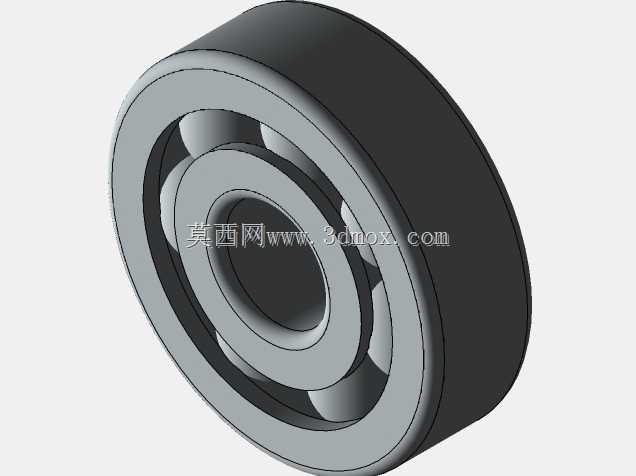

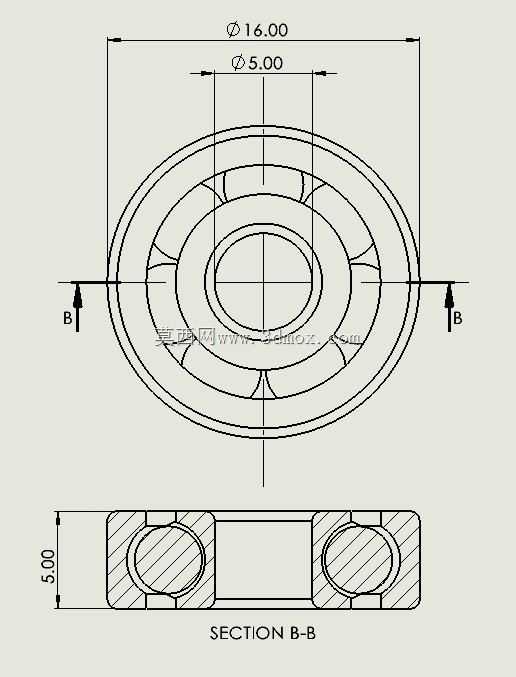

设计这类轴承的三维模型时，首先要明确核心安装边界：内径5mm，适配直径5mm的光轴或者台阶轴，装配时通常采用轴用挡圈或者轴肩做轴向定位；外径16mm，适配安装座的16mm孔径，孔位可采用孔用挡圈或者台阶孔做外圈定位；轴承整体宽度为5mm，这一尺寸直接决定了安装座的轴向开槽深度以及轴段的预留长度，建模时需要严格控制内外圈的滚道曲率半径，滚道与钢球的密合度通常取0.51到0.52之间，密合度过大会增大运转摩擦阻力，过小则会降低承载能力，同时钢球的数量与排布要符合625轴承的标准排布逻辑，保持架采用浪形冲压保持架结构，兜孔间隙要预留合理的活动量，避免钢球在运转过程中出现卡滞。

很多刚接触小型传动结构设计的工程师容易忽略这类微型轴承的安装公差配合，一般来说，内圈与轴的配合采用基孔制的过渡配合，外圈与安装座孔的配合采用基轴制的间隙配合，这是因为微型轴承的套圈壁厚较薄，如果配合过盈量过大，会导致滚道变形，直接影响回转精度甚至出现卡转问题，在建模时如果要做整机装配的干涉检查，需要把配合公差带来的尺寸偏差考虑进去，避免虚拟装配时出现过盈误判。

从实际使用场景的工况适配来看，这类轴承适用于转速较高、载荷较轻的回转部位，比如小型风扇的转轴支撑、3D打印机的导轮支撑、小型计量泵的曲轴支撑、手持电动工具的输出端支撑等，在这些场景中，轴承的运转噪音、启动扭矩都是选型时的核心考量指标，而625轴承的结构设计本身就兼顾了低摩擦扭矩的特性，钢球与滚道的点接触结构在轻载工况下的摩擦阻力远小于滑动轴承，不需要复杂的润滑结构就能实现长时间稳定运转，通常填充少量锂基润滑脂就能满足数千小时的运转寿命要求。

建模过程中，内外圈的倒角尺寸也需要严格遵循标准，内圈的内径倒角、外圈的外径倒角通常取0.2mm到0.3mm，这部分倒角不仅是装配时的导向结构，避免安装时轴边或者孔边的锐边划伤轴承配合面，同时也能去除加工过程中产生的毛刺，防止毛刺脱落进入滚道造成轴承早期失效。保持架的建模不需要做过度的细节简化，要准确还原兜孔的球面弧度，保证钢球在兜孔内的活动自由度符合实际装配状态，在做运动仿真时，才能准确模拟钢球的公转与自转状态，验证运转过程中保持架与钢球、内外圈之间是否存在运动干涉。

在做设备的维护性设计时，这类微型轴承通常采用免维护设计，不需要定期补充润滑脂，所以在安装结构设计时，通常会在轴承外侧设置防尘盖或者密封圈，不过开放型的625轴承本身没有自带密封结构，需要在安装座上设计对应的防尘挡边，避免环境中的粉尘、碎屑进入滚道，磨损失效是这类微型轴承最常见的失效形式，尤其是在有粉尘的工况下，粉尘进入滚道后会在钢球与滚道之间形成磨粒，加速滚道表面的磨损，导致轴承游隙增大、回转精度下降，最终出现异响或者卡滞。

从结构强度的角度来看，虽然这类轴承尺寸小，但内外圈的滚道深度设计经过了长期的工程验证，在额定静载荷、额定动载荷范围内使用时，不会出现滚道塑性变形或者钢球碎裂的问题，建模时不需要额外加厚套圈壁厚，否则会改变轴承的标准安装尺寸，导致无法与市面上的标准件互换，毕竟在做设备量产时，直接选用标准件的成本远低于定制非标轴承，所以三维模型的尺寸必须严格遵循标准件的尺寸规范，保证模型导出的工程图可以直接用于安装位的加工，不需要二次调整尺寸。

很多工程师在做小型设备的结构布局时，会把轴承的安装位放在结构的受力支撑点上，尽量缩短转轴的悬臂长度，这时候5mm的轴承宽度就可以很好地嵌入到薄壁结构中，不需要额外增加安装座的壁厚，比如在小型舵机的输出端、微型编码器的转轴支撑位，这类小尺寸轴承可以直接安装在塑料壳体的安装孔内，通过压装的方式完成固定，不需要额外的紧固件，进一步降低了装配复杂度。
