仿生六足蚂蚁机器人机械结构设计

这款仿生蚂蚁机器人的结构设计，核心围绕小型仿生探测场景的实际需求展开，在做整体方案推演时，最先敲定的是六足行走的运动构型，毕竟蚂蚁本身的节肢运动逻辑，对非结构化地形的适配性远高于轮式、履带式移动方案，在狭窄管道探测、复杂地表科考、狭小空间搜救这类场景里，这类小型六足仿生机构能通过调整单腿的摆动幅度、支撑相位，轻松越过高度达到自身躯干高度1/2的障碍物，不会像轮式结构那样遇到凸起就卡滞，也不会像履带结构那样在松散沙土地、细密草皮上出现打滑下陷的问题。

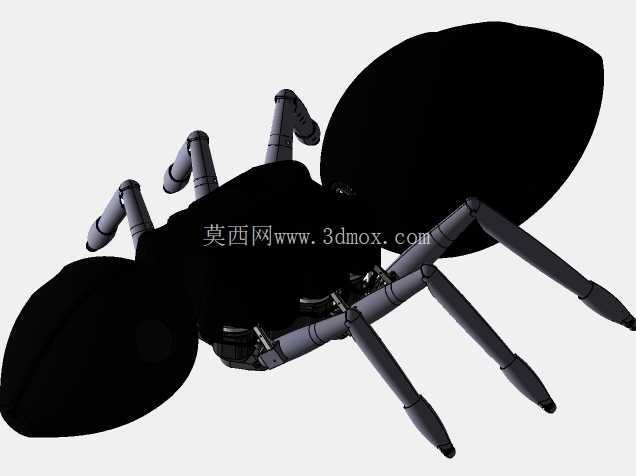

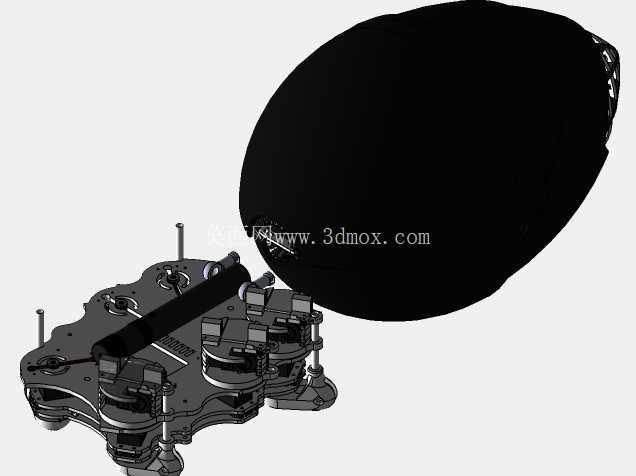

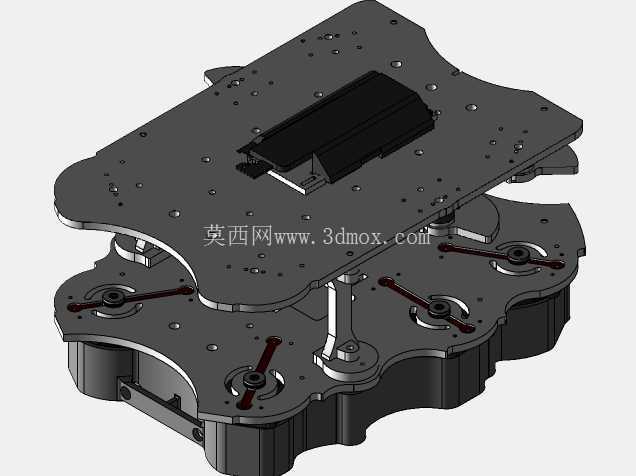

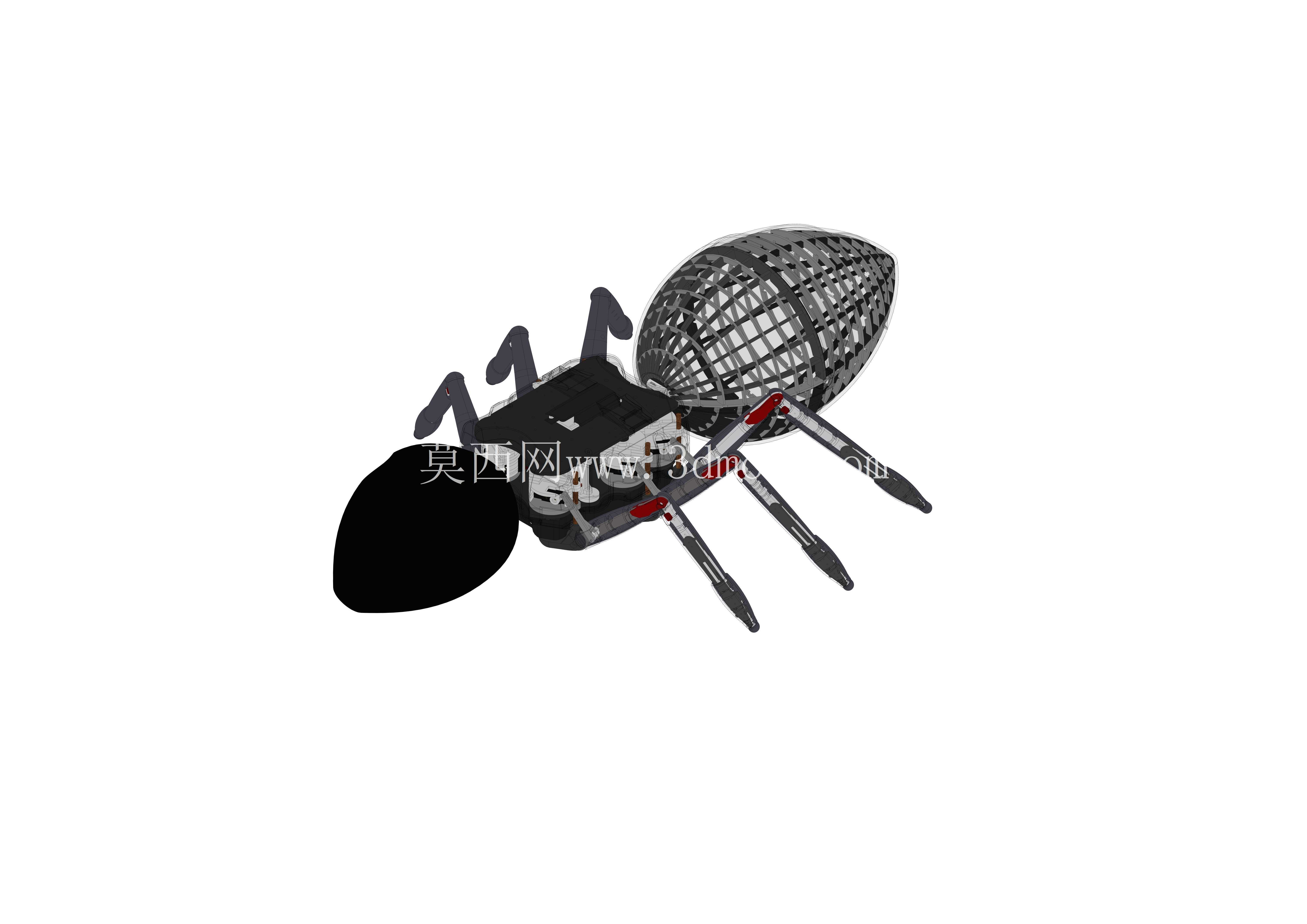

从结构分层来看，整个躯体分为头、胸、腹三个独立舱段，这种分段式设计不是单纯复刻生物外形，而是从装配和功能分区角度做的工程化适配：头部舱段预留了传感器安装位，不管是搭载微型视觉模组、近距离红外避障探头，还是气体检测传感器，都可以通过头部前端的预留安装孔位直接固定，不需要额外破坏整体外壳结构；胸部是整个机构的动力核心区，六条步行足的舵机安装座全部集成在胸部的一体化框架上，框架做了等强度的筋位加厚，避免六条腿交替支撑时出现框架形变，导致足端定位偏差累积，影响行走稳定性；腹部舱段则预留了电池、控制电路板的安装空间，腹部和胸部之间采用铰接式连接，预留了15度的上下摆动余量，在机器人爬坡或者翻越障碍时，腹部可以随地形调整重心位置，避免出现重心后翻或者前栽的问题。

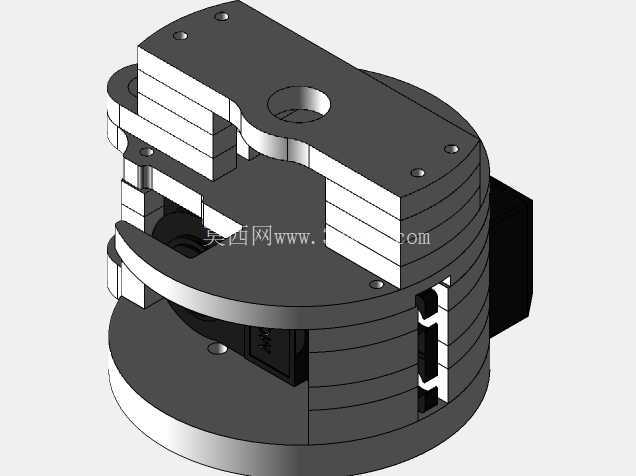

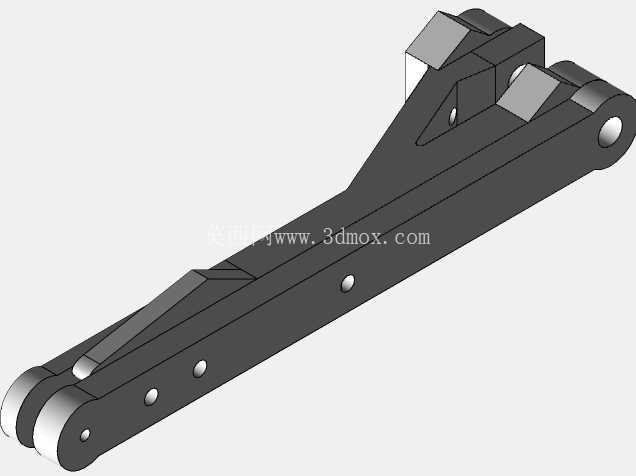

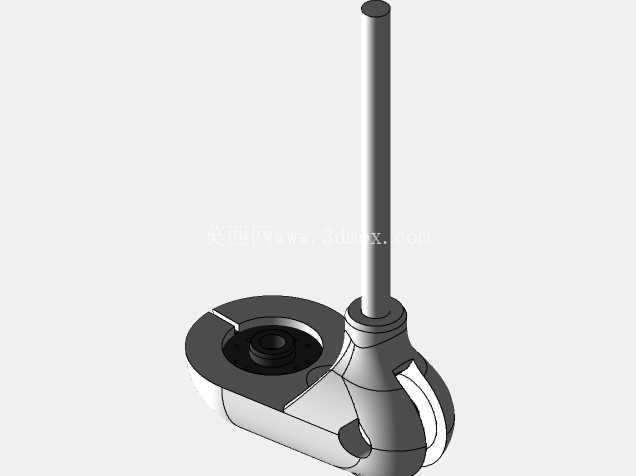

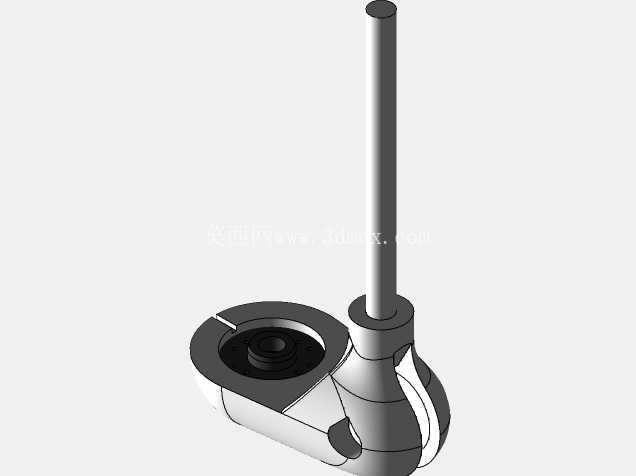

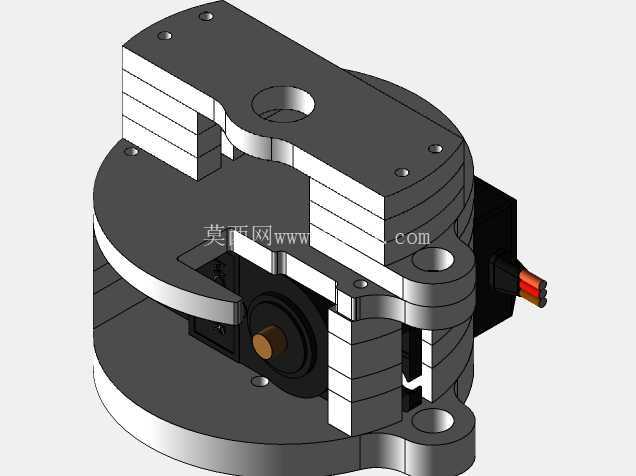

步行足的结构设计完全参考蚂蚁的足部分节逻辑，每条腿分为基节、腿节、胫节三个转动副，每个转动副的转动角度范围都做了机械限位，避免舵机超程转动损坏结构件。基节负责腿部的水平方向摆动，决定单腿的跨距大小；腿节和胫节负责竖直方向的抬升与下落，决定足端的抬升高度。在做足端设计时，特意把胫节末端做了圆弧收窄加防滑纹理的处理，在光滑硬质地面上可以减少接触应力集中，避免打滑，在草地、泥土地这类软质地面上，窄型足端可以轻微刺入表层，提升抓地力。所有腿部杆件都做了等强度的截面优化，在保证支撑强度的前提下尽可能降低杆件重量，减少舵机的负载扭矩，提升续航表现。

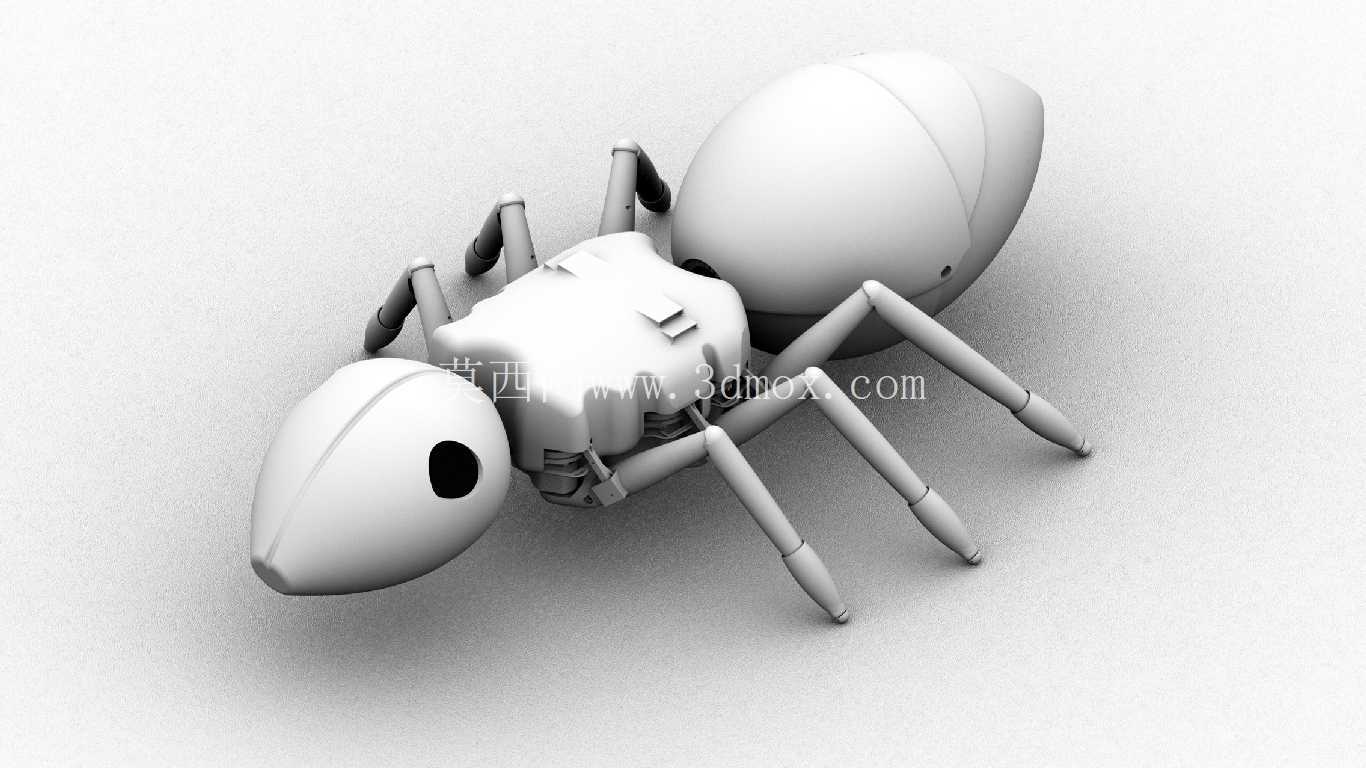

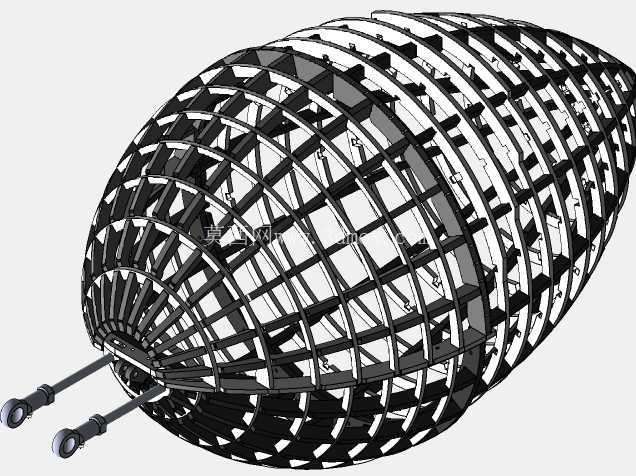

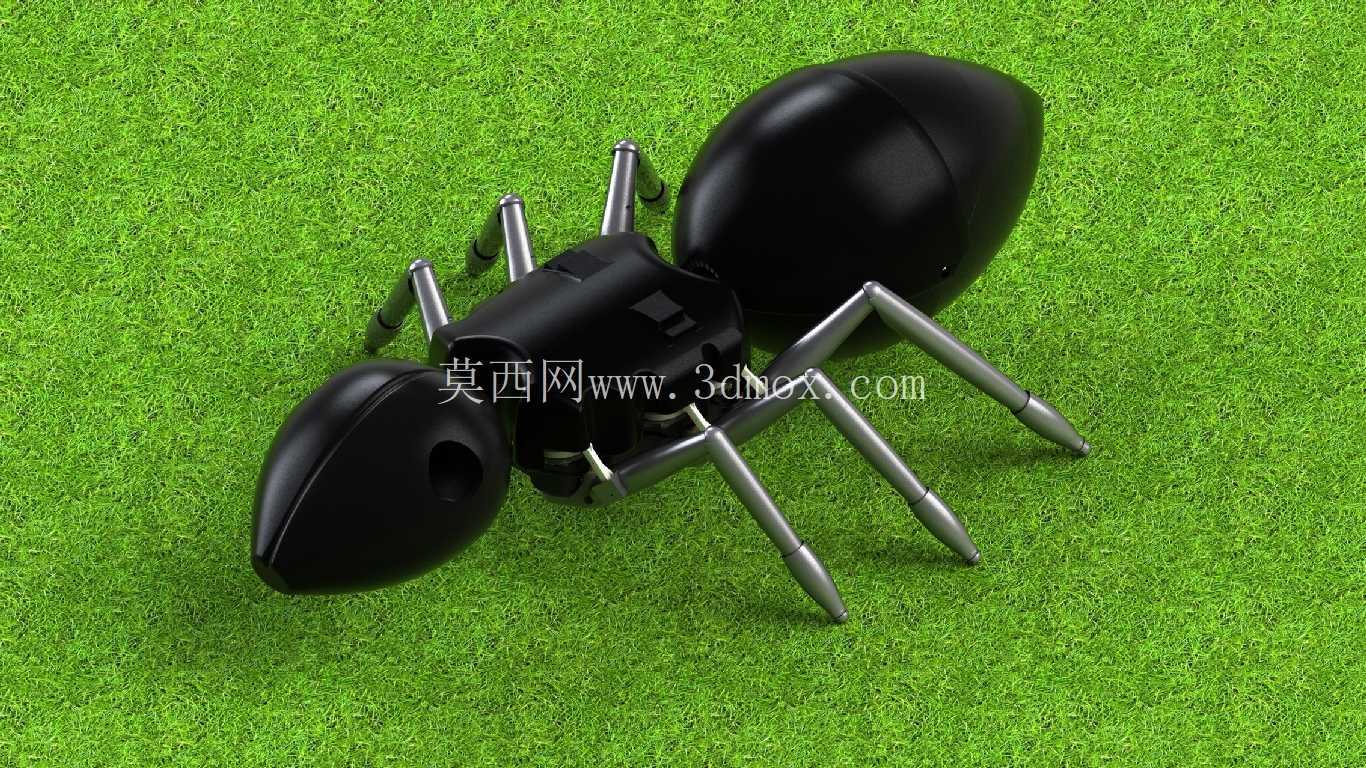

外壳部分采用了分块式的曲面设计，头部和腹部的曲面外壳不仅是为了还原仿生外形，更重要的是曲面结构可以减少在狭窄空间穿行时的棱角卡顿，当机器人在管道、废墟缝隙里移动时，光滑的曲面外壳可以顺着缝隙的边缘滑过，不会像直角棱角结构那样被缝隙卡住。外壳和内部框架之间采用卡扣加少量螺丝的固定方式，日常检修内部电路、更换电池时，不需要把整个结构完全拆解，只需要拆开对应舱段的外壳就可以完成操作，大幅降低后期维护的复杂度。

在安装边界的尺寸控制上，整个机构的躯干宽度控制在常规成年人手掌宽度范围内，六条腿完全展开时的最大宽度也不会超过200毫米，可以轻松进入直径150毫米的管道内部开展作业，整体高度控制在80毫米以内，能穿过大多数设备底部的狭窄间隙。足端的运动行程做了精准限位，正常行走时的抬腿高度不超过20毫米，在平整地面行走时可以减少不必要的动作幅度，降低能耗，遇到障碍时可以通过调整舵机参数，将抬腿高度提升至35毫米，满足越障需求。

从实际应用的拓展性来看，胸部框架的顶部预留了通用安装孔位，可以根据不同的作业需求搭载微型机械爪、采样模组、微型摄像头等不同功能模块，不需要重新设计主体框架结构。整个结构的零件拆分充分考虑了3D打印的加工工艺性，所有零件都没有倒扣结构，不需要额外添加支撑就可以完成打印制作，对于学生团队、小型研发团队来说，可以快速完成原型件的制作与迭代，不需要开模就可以验证结构方案的可行性。在做运动学仿真验证时，特意调整了六条腿的相位差，采用三角步态作为基础行走模式，行走过程中始终有三条腿处于支撑状态，保证机身的稳定性，同时预留了步态调整的参数空间，可以根据不同的地形切换为波浪步态、自由步态，适配沙地、坡面、台阶等不同的作业环境。
