科幻题材虹膜式星际星门结构设计

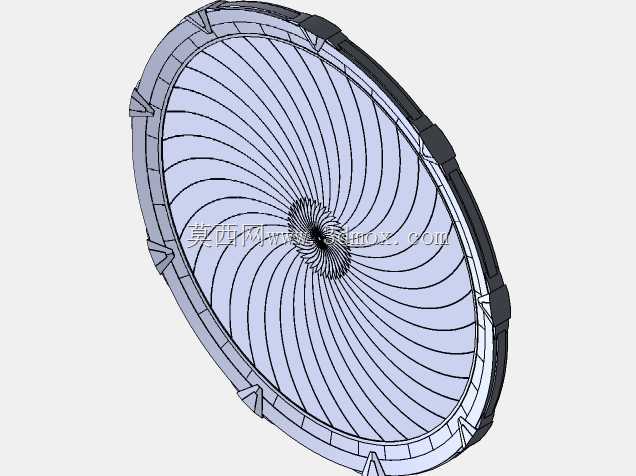

　　这套虹膜式星门结构的设计参考了经典虹膜阀的多叶片同步开合原理，最初的设计需求来源于科幻主题展馆的互动装置开发，同时也可适配影视道具实体搭建、主题乐园沉浸式场景布设的使用需求，区别于常规工业虹膜阀的小通径节流用途，该结构将开合通径放大到可容单人通行的尺度，整体采用环形外框作为承载基体，所有开合叶片均通过周向均匀布置的铰接点与外框连接，单组叶片的型线采用等速螺线拟合，保证开合过程中所有叶片同步动作，不会出现相邻叶片干涉卡滞的问题。

　　从结构受力角度来看，外框采用分段式拼接设计，周向均匀布置的凸起限位块既承担叶片开合行程的硬限位作用，也可作为整体结构的安装吊点，适配现场安装时的吊装固定需求，叶片基材选用轻质合金板材冲压成型，边缘做圆弧包边处理，避免开合过程中剐蹭通行人员或周边布设的管线。实际使用场景中，该结构可通过外框后侧布置的同步齿圈驱动所有叶片绕铰接点转动，实现中心通径的完全闭合与完全开启，闭合状态下所有叶片在中心处汇交，形成完整的封闭盘面，开启过程中叶片逐步向外框内侧收拢，最终完全收纳于外框的环形腔体内，不会占用通径内的通行空间。设计过程中重点校核了多叶片同步运动的轨迹干涉问题，每片叶片的铰接点位置都经过运动仿真反复调整，保证在0到90度的转动行程内，相邻叶片的搭接边始终保持3到5毫米的重叠量，既避免闭合状态下出现缝隙，也不会因为重叠量过大导致转动阻力激增。安装边界方面，整体结构为正圆形扁平环状结构，轴向厚度仅为外框直径的十分之一，可直接嵌入墙体或舱壁的预留安装孔内，外框周向的安装位可适配膨胀螺栓或焊接固定两种安装方式，不需要额外搭建支撑框架。

　　不同于常规工业阀门的流体控制用途，该结构的核心功能是实现通道的可控启闭，同时通过多叶片螺旋收拢的视觉效果呈现科幻感的机械动态表现，在展馆场景中可搭配灯光组件，在叶片开合过程中同步触发中心区域的灯光效果，强化沉浸式体验；在影视道具场景中，可将驱动电机替换为手动驱动结构，降低拍摄现场的布线难度，同时保证动作过程平稳无噪音。结构设计上充分考虑了后期维护的便利性，所有叶片的铰接轴均采用快拆式设计，单块叶片出现变形或损坏时不需要拆解整个外框，可直接从外侧更换受损叶片，降低运维成本；驱动齿圈布置于外框后侧的封闭腔体内，可避免灰尘杂物进入啮合区域，延长结构的无故障运行周期。

　　从运动特性来看，整个开合过程中所有叶片的运动轨迹均处于外框的轴向厚度范围内，不会向结构前后侧突出，因此安装时不需要在结构前后预留额外的动作避让空间，可直接贴合墙面安装，适配狭窄通道的布设需求。叶片的型线设计兼顾了视觉效果与结构强度，每片叶片的根部都做了加宽处理，降低铰接点处的应力集中，叶片表面的加强筋沿径向布置，在保证板材厚度较薄的前提下提升整体抗形变能力，避免大尺寸叶片在自重作用下出现下垂变形，影响开合动作的顺畅性。
