带1/4英寸弯头快接的手动燃气截止阀

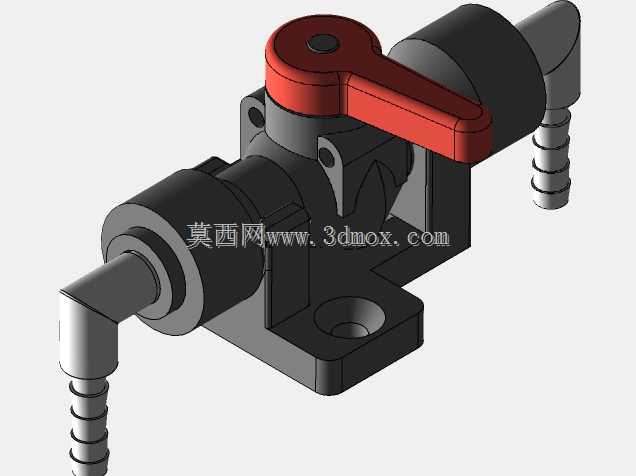

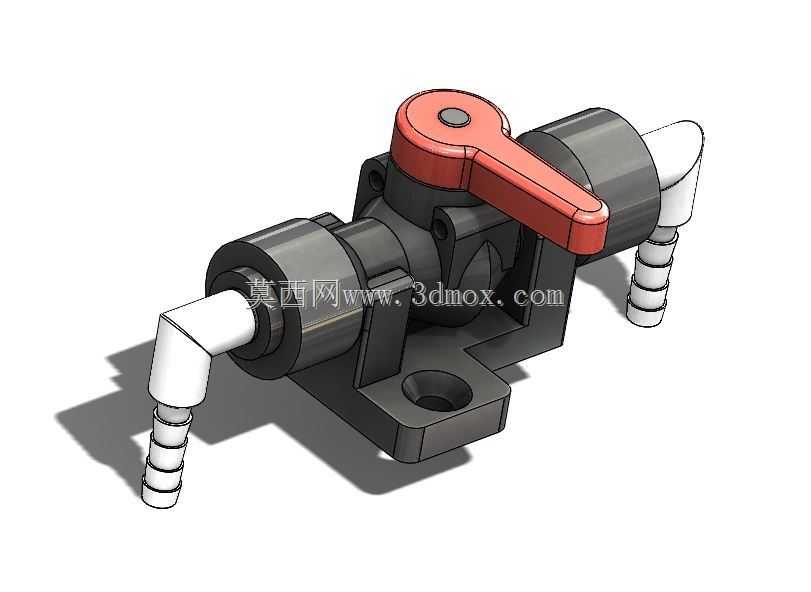

　　这款手动燃气截止阀主要面向小型燃气通路的通断控制场景，常见于便携式燃气设备、实验台燃气支路、小型加热装置的供气管路中，承担手动切断或接通燃气供给的核心作用，避免非工作状态下燃气泄漏引发安全隐患。阀体整体采用带安装底座的一体式结构设计，底座预留两个沉头安装孔，可直接通过螺栓固定在设备面板或安装支架上，安装时需保证阀体轴线与管路走向匹配，预留足够的手柄扳动空间，避免操作时与周边结构产生干涉。

　　阀体两端采用1/4英寸规格的弯头快接接口，接口处设计有多段环形倒刺结构，可直接插接适配内径的柔性燃气管，插接后配合管箍紧固即可实现可靠密封，无需额外加工螺纹接头，大幅降低现场装配的工序复杂度，弯头结构可直接改变管路走向，减少管路弯折带来的气阻增大问题，同时避免软管过度弯折产生的折瘪、开裂隐患。操作手柄采用扁平式加长设计，表面做圆弧过渡处理，扳动手柄时受力均匀，手柄转动角度为90度，与内部阀芯的通断工位完全对应，手柄与阀体平行时为通路状态，垂直时为截止状态，操作人员可直观判断阀门当前工作状态，无需额外加装状态指示标识。

　　内部采用球面密封结构，阀芯密封面经过精密研磨，配合密封件实现零泄漏截止，阀杆部位设置多重密封结构，避免长期使用后燃气从阀杆配合间隙处泄漏，阀体流道采用等径设计，通径与接口规格匹配，燃气通过时压损极小，不会对下游设备的供气压力产生明显影响。设计过程中充分考虑了小型设备的安装空间限制，整体结构紧凑，阀体主体采用压铸成型工艺，壁厚均匀，既保证结构强度满足燃气通路的耐压要求，又尽可能压缩整体体积，安装底座与阀体为一体化结构，无需额外组装支架，减少了装配环节的零件数量，降低了装配误差带来的密封失效风险。接口的弯头角度经过优化，插接软管后软管自然向下或侧向延伸，不会与手柄操作空间产生重叠，操作人员扳动手柄时不会碰到连接的软管，操作手感顺畅。

　　手柄与阀芯的连接采用扁位配合结构，长期使用不会出现手柄打滑、工位错位的问题，手柄表面做醒目的红色处理，在设备整体结构中辨识度高，紧急情况下操作人员可快速找到阀门位置完成切断操作。在实际选型应用中，这款阀门适配低压燃气输送场景，工作压力范围覆盖常规小型燃气设备的供气压力要求，安装时需注意流体方向与阀体标识一致，虽然球阀结构双向均可密封，但按照标识方向安装可更好地保护上游密封面，延长阀门使用寿命。安装底座的孔位间距经过标准化设计，可适配多数小型燃气设备的预留安装位，替换原有阀门时无需重新打孔，降低设备改造成本。快接接口的倒刺尺寸经过反复验证，适配市面主流的燃气软管规格，插接后拉拔力满足管路安全要求，不会出现软管受气压冲击脱落的问题。
