欧洲冠军联赛奖杯精细结构设计

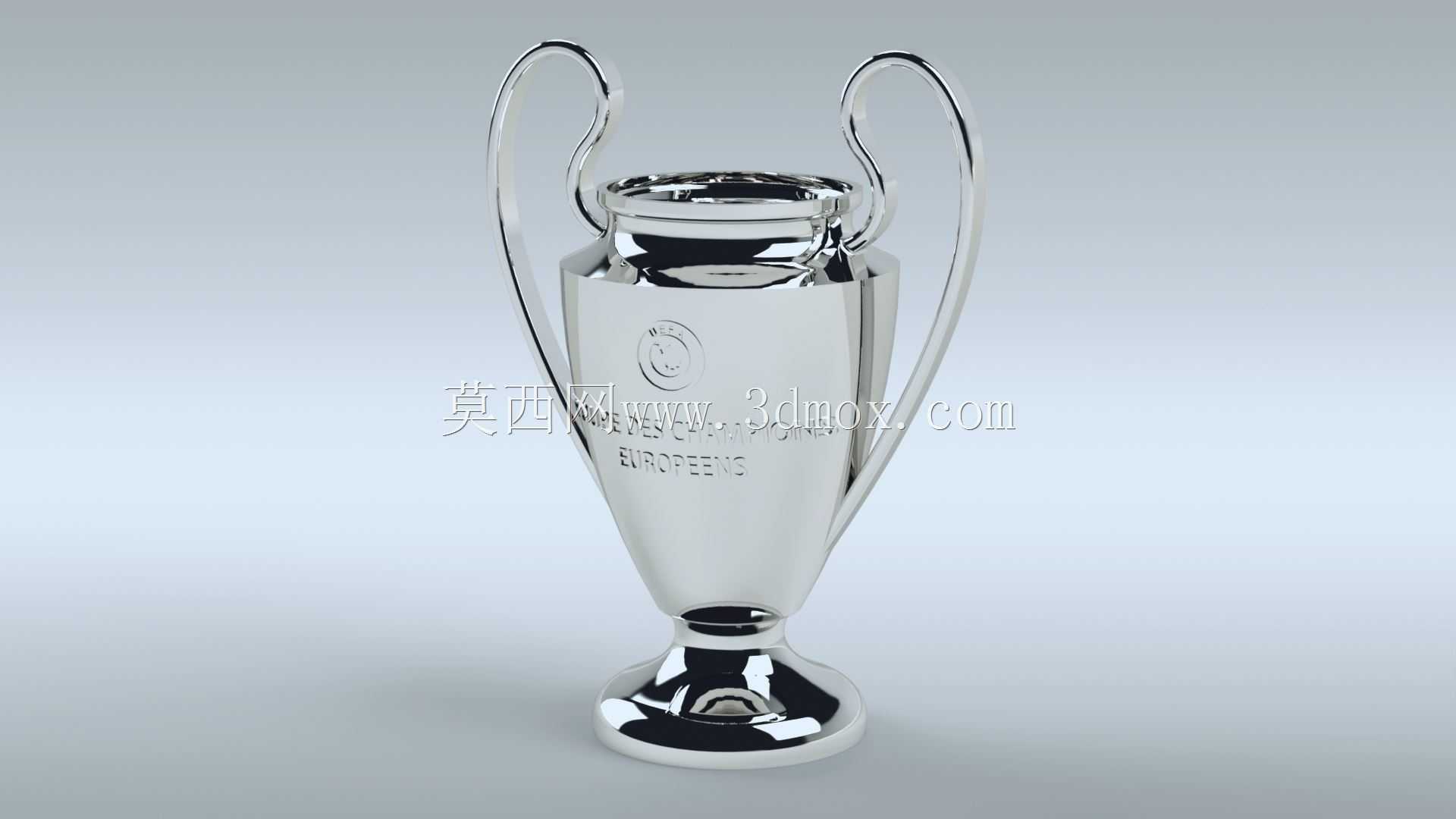

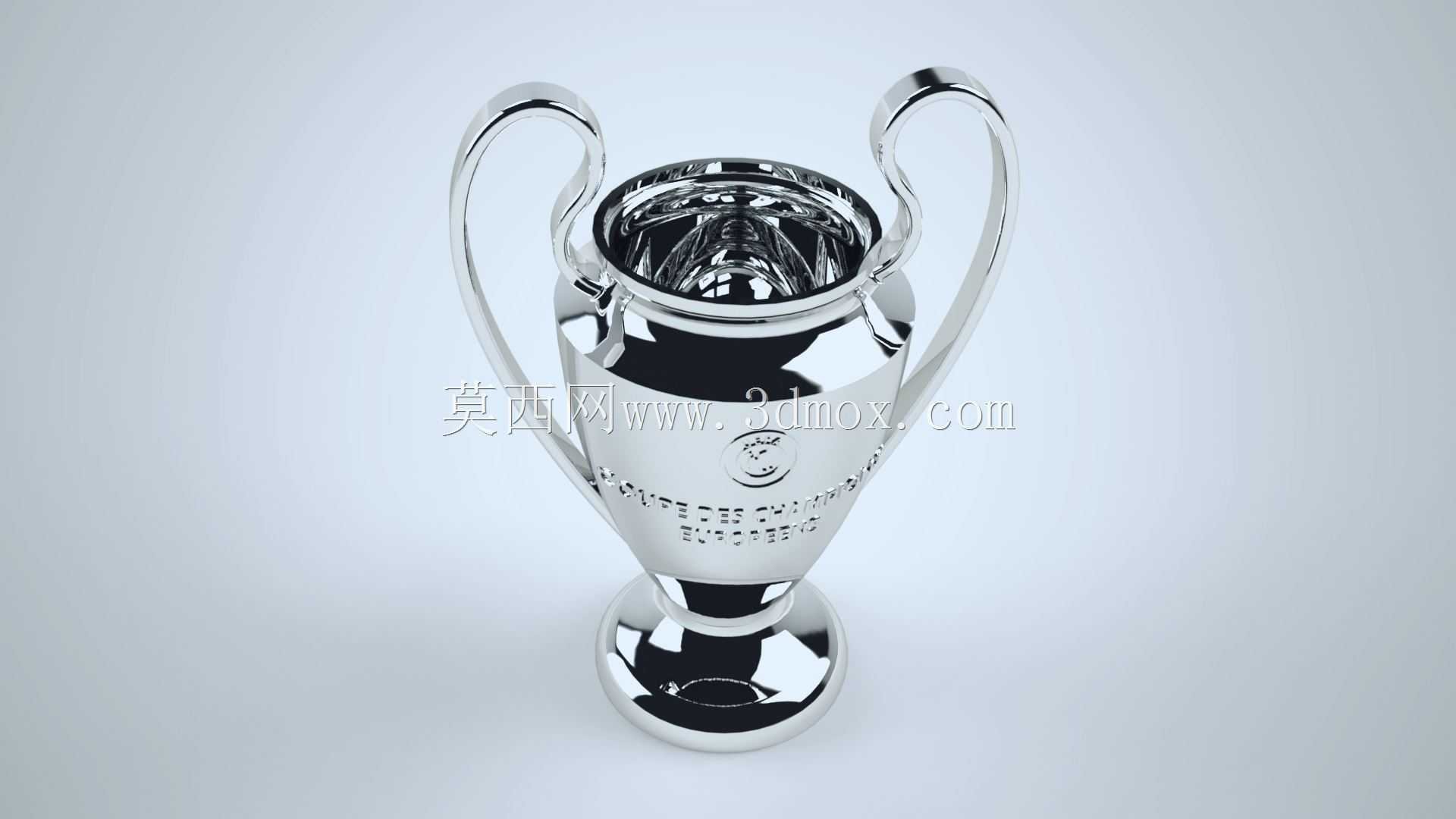

本次呈现的欧冠奖杯三维结构设计，核心围绕高端金属纪念摆件的量产落地需求展开，在建模阶段就充分考虑了后续精密铸造、表面抛光、镀层处理的全工艺链路要求，避免了常规外观建模只重形不重工艺可行性的问题。从实际应用场景来看，这类奖杯既可以作为顶级足球赛事的冠军荣誉载体，也可等比例缩放后作为体育周边纪念藏品、球迷空间陈列摆件、足球主题场馆装饰构件使用，不同应用场景下的尺寸边界在建模时就做了参数化预留，全尺寸段的结构比例不会随缩放出现形变失真。

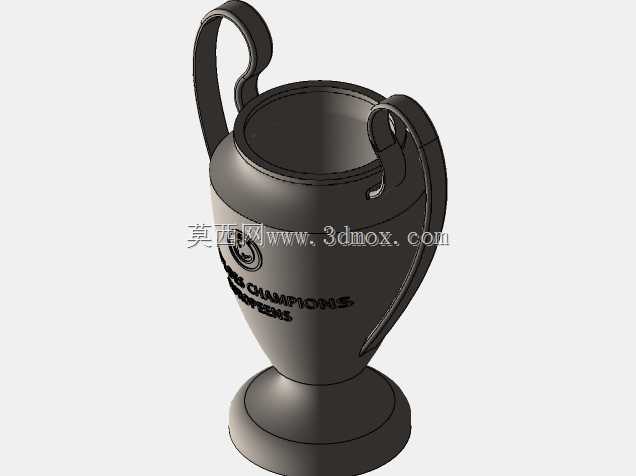

从功能特性层面看，奖杯整体分为底座、杯身、双侧把手三个核心装配单元，底座采用下宽上窄的锥台过渡结构，底部接触平面预留了足够的静摩擦支撑面积，即使放置在光滑的亚克力展台、大理石台面上，也不会出现重心偏移倾倒的问题，常规成年人单手取放时的握持受力点，在建模时就做了曲面弧度优化，贴合手掌自然弯曲形态，避免金属锐边造成的握持划伤。杯身主体采用流畅的收腰曲面设计，上部敞口位置做了加厚卷边处理，既提升了整体结构的抗形变能力，也避免了薄壁金属件在运输、挪动过程中出现磕碰凹坑。双侧对称的弧形把手从杯身中上部延伸至敞口位置，和杯身的连接位置做了圆弧过渡加厚，不存在应力集中的锐角结构，即使长期承受奖杯自身重量带来的拉扯应力，也不会出现焊缝开裂、把手断裂的问题。

设计思路上，没有直接采用简单的旋转凸台做整体成型，而是拆分了三个独立的可装配模块，一方面是适配精密铸造的工艺要求，薄壁位置的厚度统一控制在3mm，厚壁位置不超过8mm，避免铸造过程中出现缩孔、砂眼等缺陷；另一方面是方便后续表面处理环节，拆分后的部件可以单独做镜面抛光，再通过激光焊接组装，焊接位置隐藏在曲面过渡的阴角处，后期打磨抛光后完全看不到拼接痕迹，能实现整体镜面镀铬的视觉效果。杯身正面的标识、文字区域采用浅浮雕结构，浮雕深度控制在0.8mm，既不会因为深度过浅导致抛光后标识模糊，也不会因为深度过深造成镀层堆积、文字边缘毛糙的问题。

外形尺寸与安装边界方面，1:1原比例版本总高控制在74cm，底座最大直径26cm，双侧把手外侧最大间距32cm，整体重心落在底座中心垂直轴线上，放置时不需要额外的固定结构即可稳定摆放；如果是做缩小比例的纪念摆件，比如15cm高的桌面版本，所有壁厚、浮雕深度、把手弧度都按比例同步缩放，底座底部预留了1mm深度的凹槽，可以粘贴防滑绒垫或者定制的金属铭牌，不会出现放置时刮花桌面、铭牌粘贴凸起的问题。建模过程中所有曲面都做了G2连续处理，不存在曲面褶皱、曲率突变的问题，导出到加工设备后可以直接生成刀路，不需要二次修图补面，不管是做五轴铣削的手板样件，还是做失蜡铸造的量产模具，都能直接使用。

从结构强度验证的角度，建模时就做了模拟受力分析，当奖杯整体从30cm高度意外跌落至硬质地面时，底座的锥台结构会首先吸收冲击能量，杯身和把手的连接位置应力值远低于金属材料的屈服强度，不会出现结构性断裂，仅可能在接触位置出现表面凹痕，后期修复难度极低。针对不同的表面处理需求，模型也预留了工艺调整空间，比如做仿古铜做旧效果时，浮雕位置的深度可以参数化调整到1.2mm，方便做旧色浆填充在纹理缝隙中提升层次感；做镜面镀金效果时，所有曲面的圆角半径统一调整到R0.5以上，避免镀层在锐角位置出现露底、色差的问题。
