三自由度串并联结合Tripteron坐标机器人结构

　　这款Tripteron机构属于少自由度并联构型的特殊分支，打破了传统串联直角坐标机器人各轴独立堆叠的布局逻辑，也区别于常规并联机构多支链耦合度高、工作空间受限的短板，在轻量化工位搬运、精密点胶、微小零件分拣场景中有着独特的应用优势。从实际落地场景来看，这类机构非常适合3C电子产线的小范围作业工位，比如PCB板上的元器件插接辅助、小型精密组件的视觉检测工位移载，相比传统的SCARA机器人，它的运动解耦性更好，三个平动自由度的控制逻辑更简单，不需要复杂的逆解运算就能实现笛卡尔坐标系下的直线插补，对于中小批量非标自动化设备的开发来说，能大幅缩短电控程序的调试周期。

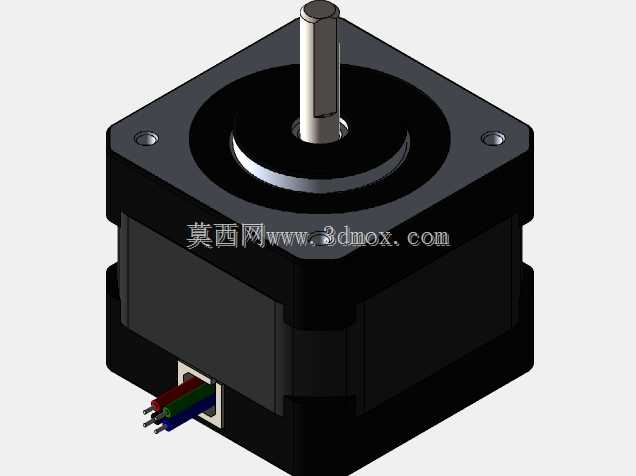

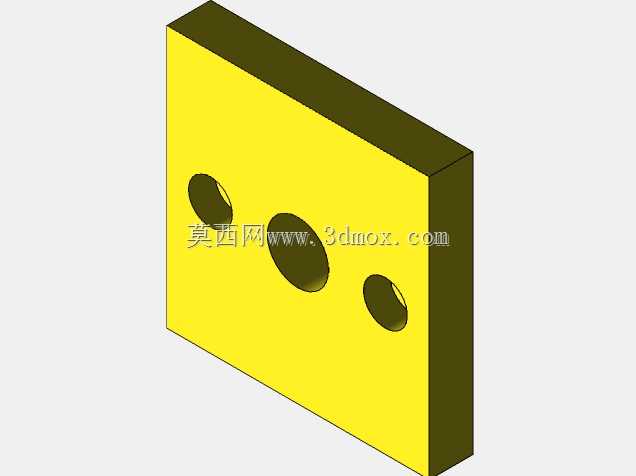

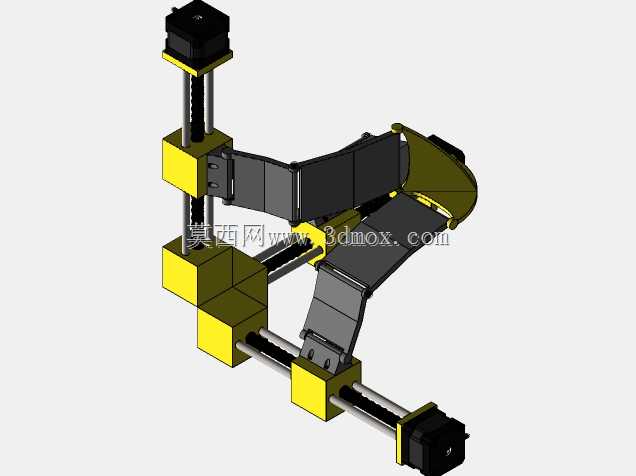

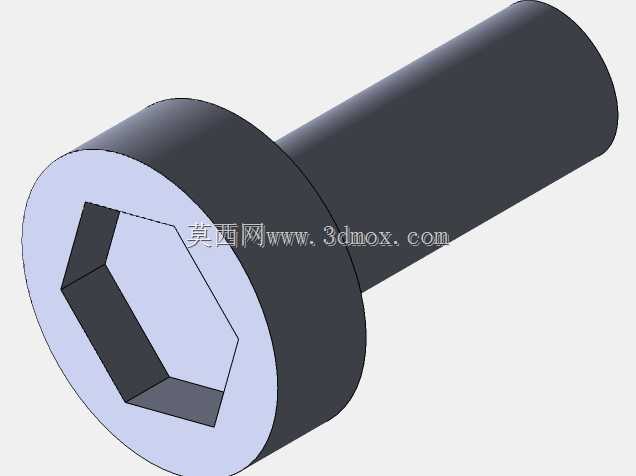

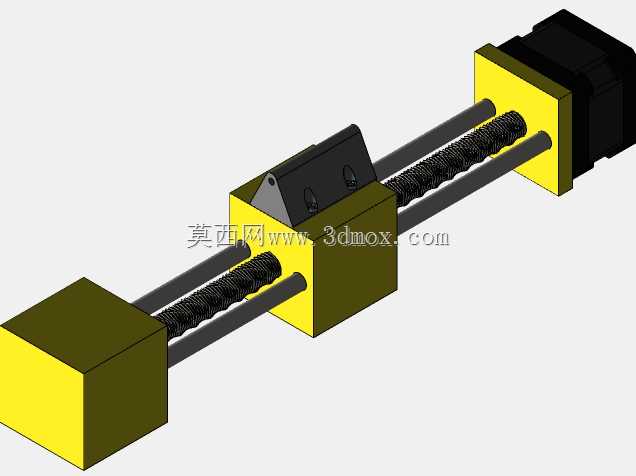

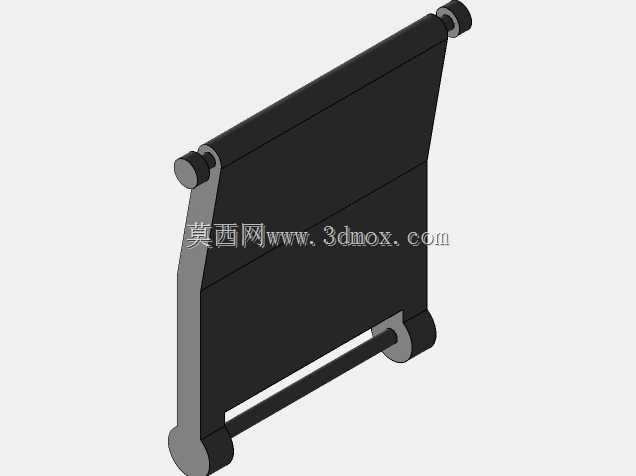

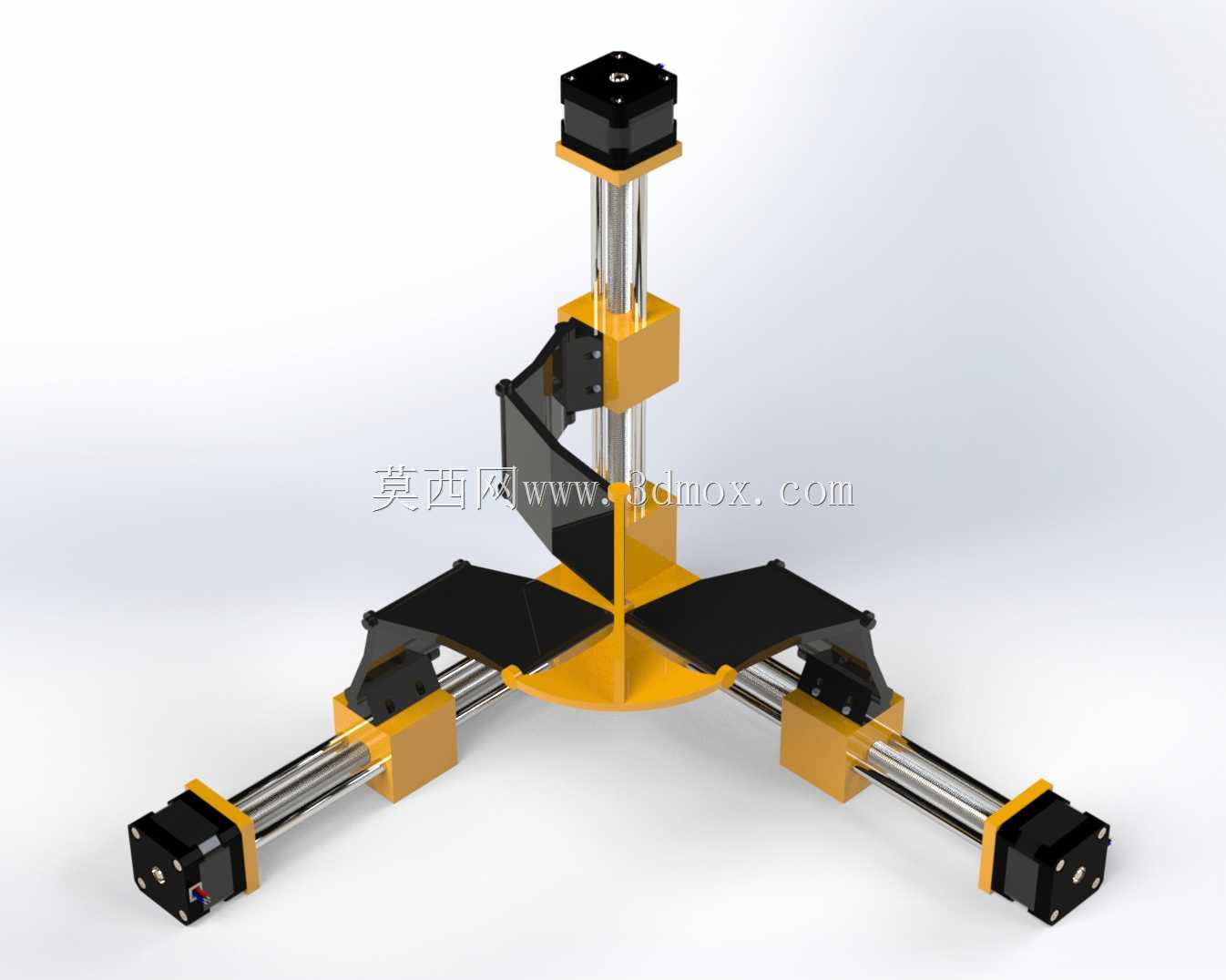

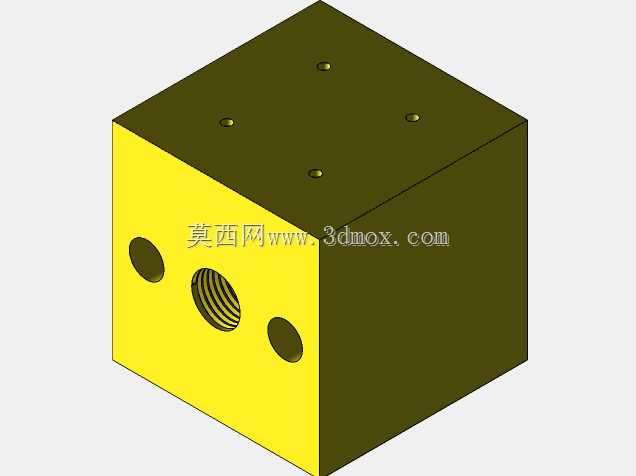

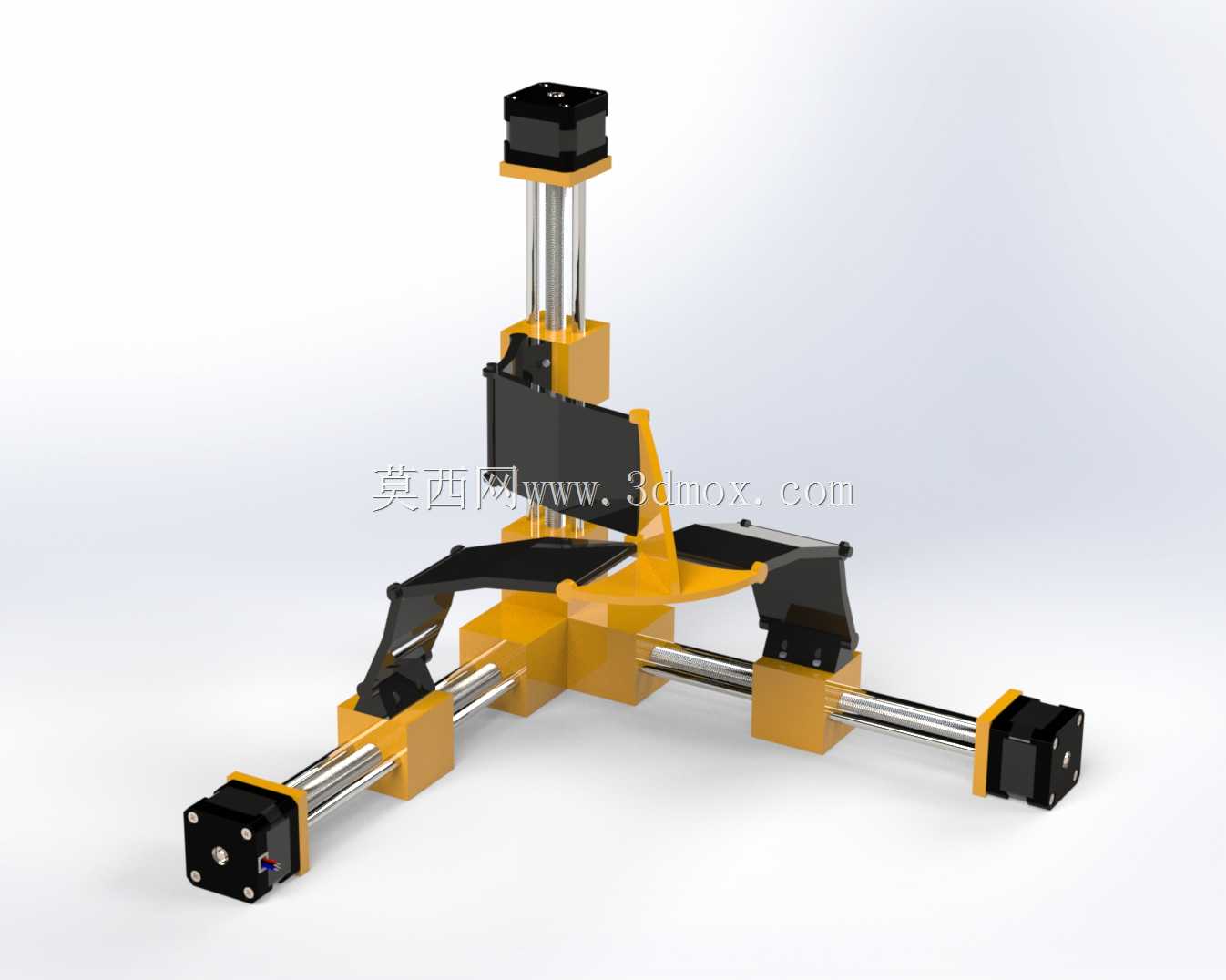

　　从功能特性上看，该机构的三个运动支链呈120度对称分布在中心动平台周边，每个支链都集成了直线导轨传动副与驱动单元，单支链的运动方向沿自身导轨轴向布置，最终在中心动平台处实现X、Y、Z三个方向的独立平动输出，不存在转动自由度的耦合干扰，动平台的运动精度直接由各支链的导轨定位精度决定，没有传统并联机构的误差累积放大问题。实际运行中，每个支链的驱动单元可以根据负载需求选配步进或伺服电机，搭配滚珠丝杠或者同步带传动，就能实现不同速度、不同负载等级的性能匹配，当用于轻载高速分拣场景时，选用同步带传动的支链可以实现1.5m/s以上的末端运行速度，重复定位精度能控制在±0.05mm以内，完全满足小零件快速移载的工艺要求；如果用于精密点胶或者微装配场景，更换为研磨级滚珠丝杠传动后，重复定位精度可以提升至±0.01mm，满足微米级装配的精度需求。

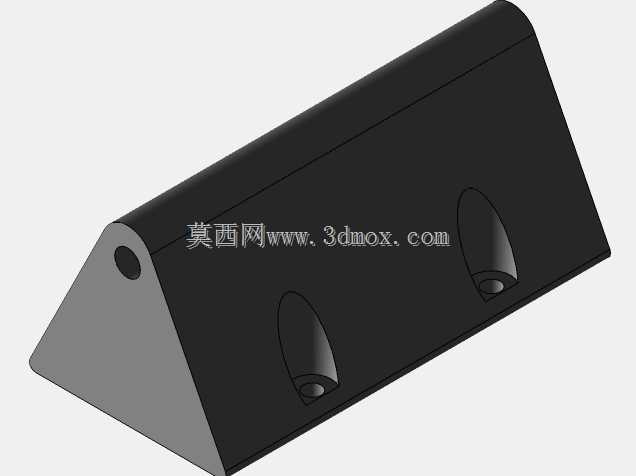

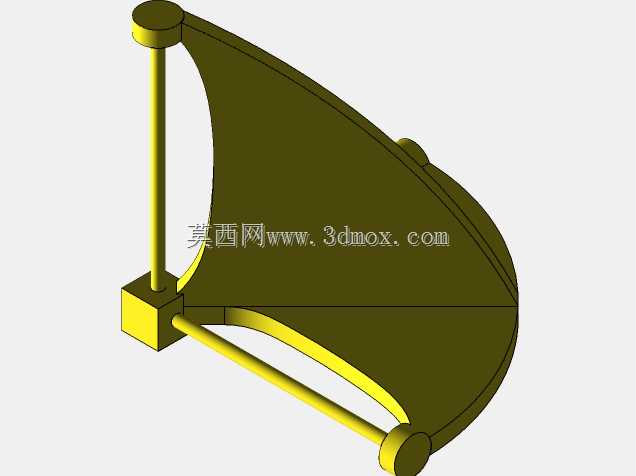

　　设计思路上，这款机构没有采用传统并联机构的虎克铰、球铰这类多自由度铰接副，所有运动副均为低副结构的移动副与转动副，加工与装配难度大幅降低，常规的机加工车间就能完成所有零件的加工，不需要特殊的高精度铰接副定制零件。三个支链的结构完全一致，具备很高的模块化互换性，设计时只需要完成单支链的结构校核，就可以通过角度阵列完成整体机构的搭建，大幅减少了重复建模与校核的工作量。支链与中心动平台的连接采用了嵌入式的滑块连接结构，既保证了运动过程中的力传递效率，又能避免多支链运动时的卡滞问题，设计时需要严格控制三个支链的安装面平面度，保证各导轨轴向的空间夹角误差控制在±0.1度以内，否则会在运动过程中产生额外的内应力，加剧导轨与滑块的磨损，缩短设备的维护周期。

　　从安装边界与尺寸适配来看，这类机构的整体占地轮廓为正三角形布局，相比同行程的直角坐标机器人，它的占地面积可以缩小30%左右，不需要像传统直角坐标机器人那样搭建横跨两个方向的长导轨横梁，对于产线空间紧张的工位来说适配性更强。常规规格下，单支链的有效行程可以根据需求在100mm-500mm区间定制，对应的中心动平台工作空间为正三棱柱形态，工作空间内没有奇异位形点，全行程范围内的传动刚度保持一致，不会出现常规并联机构靠近工作空间边缘时刚度骤降的问题。安装时只需要在三个支链的底部设置统一的安装基准面，通过螺栓将支链底座固定在设备底板上即可，不需要额外的支撑框架，整体重量比同负载等级的直角坐标机器人轻40%左右，对于桌面型自动化设备的集成来说，能大幅降低设备台架的承重设计要求。

　　在实际选型适配时，需要注意该机构仅能实现三个方向的平动输出，如果作业场景需要末端转动调整姿态，可以在中心动平台上加装小型旋转轴，不会影响原有三个平动轴的运动精度。日常维护方面，因为所有运动副都是外露的直线导轨结构，定期加注润滑脂就能保证长期稳定运行，相比带铰接副的并联机构，不需要定期调整铰接副的间隙，维护成本更低。在教学与科研场景中，这类机构也是非常好的并联机构教学案例，能直观展示串并联结合机构的运动原理，帮助学习者理解少自由度并联机构的解耦逻辑，相比复杂的六自由度并联平台，它的控制门槛更低，学生可以快速完成运动控制程序的编写与调试，快速验证不同轨迹规划算法的实际效果。
