全向移动麦克姆轮机器人结构设计

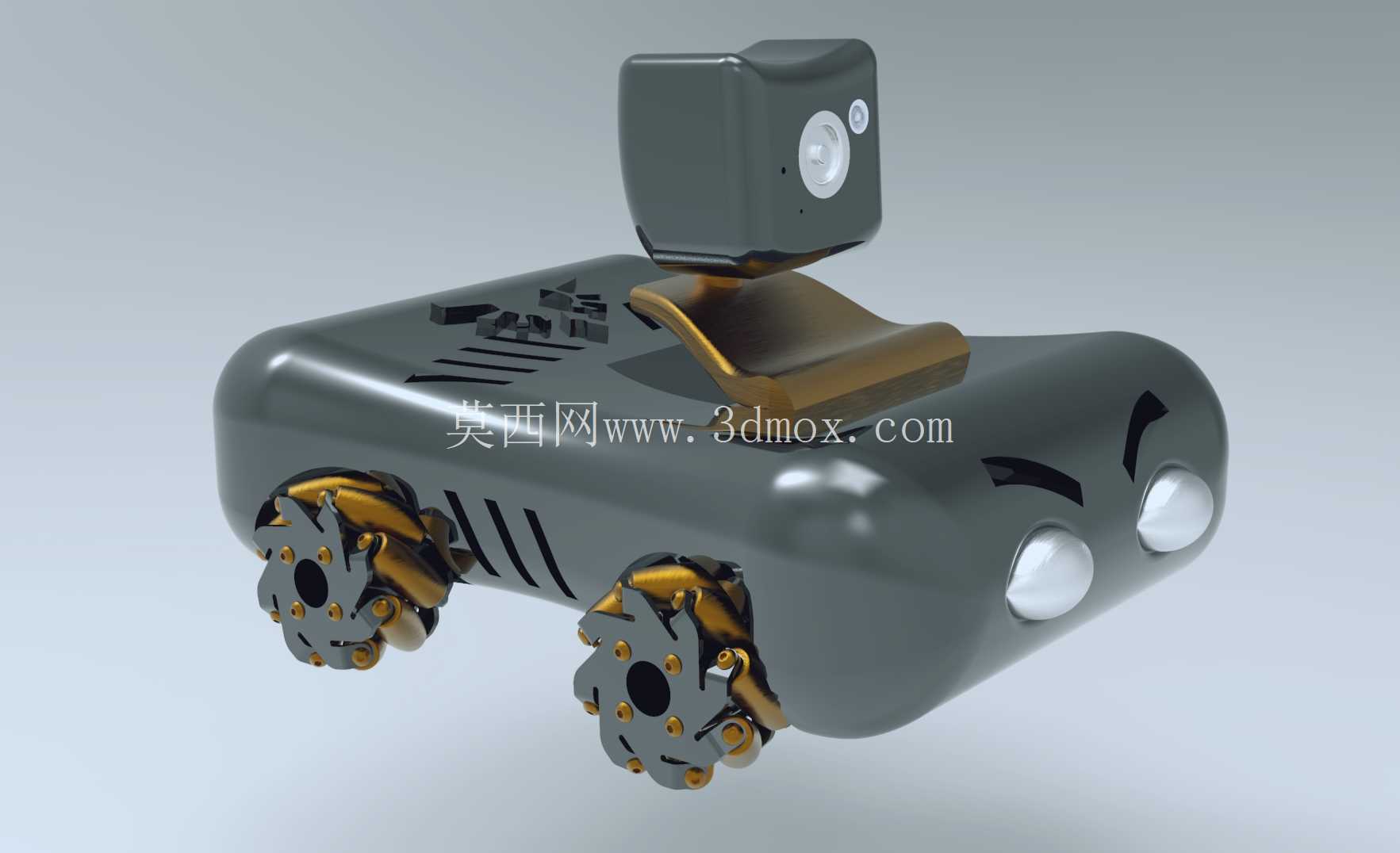

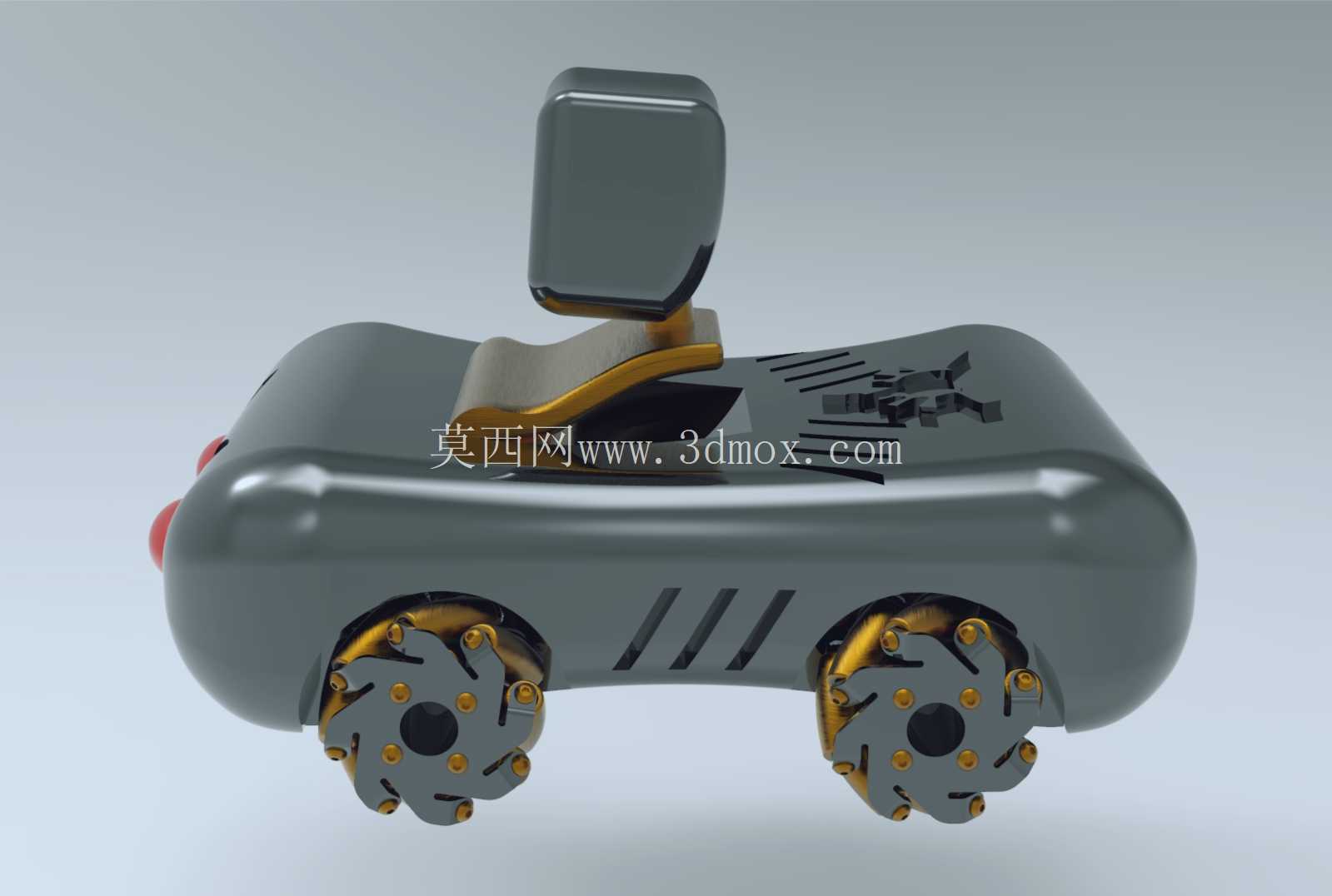

这款轮式移动平台的核心行走单元采用麦克纳姆轮构型，区别于传统差速轮、阿克曼转向轮组的移动逻辑，依靠轮缘上呈45度夹角排布的鼓形小滚子，可在不改变机身朝向的前提下完成平面内任意方向的平移、原地零半径回转、斜向行进等动作，适配空间局促、路径排布复杂的作业场景。在仓储物流分拣环节，这类底盘可搭载顶升机构完成料箱的跨巷道转运，无需预留传统AGV所需的转弯半径，能将仓储空间的有效利用率提升近三成；在自动化产线端，可搭载视觉检测模组完成工位间的物料巡检，沿狭窄的设备间隙穿行完成多工位的信号采集与物料接驳；在教学实训场景中，该结构也可作为运动控制算法的验证载体，支撑全向移动路径规划、运动解算相关的实验测试。

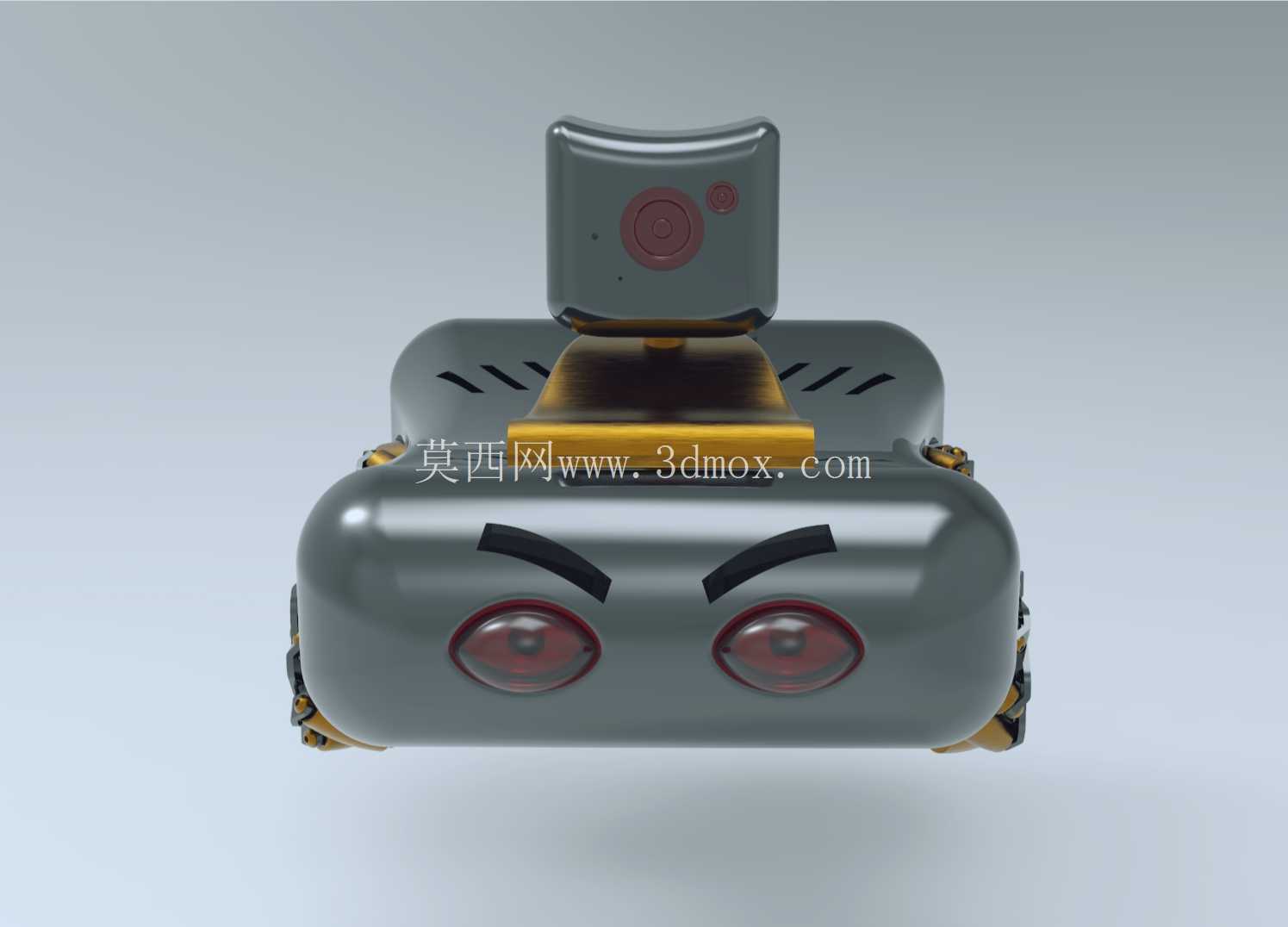

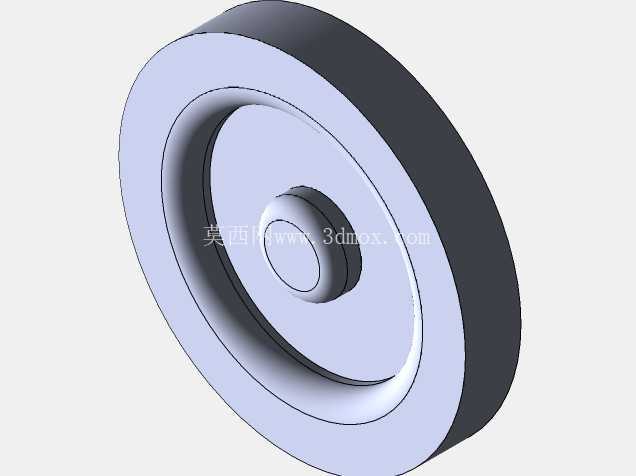

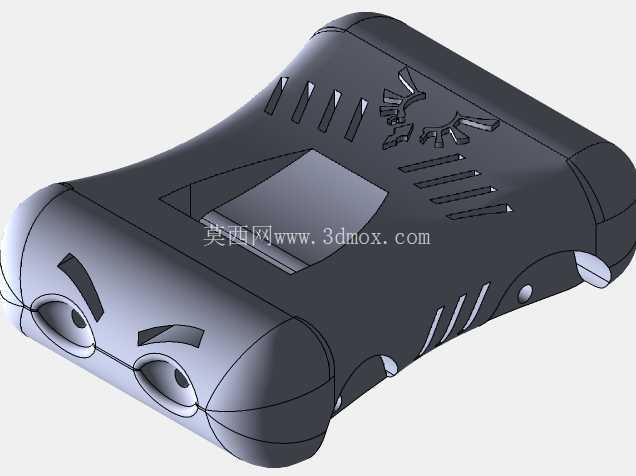

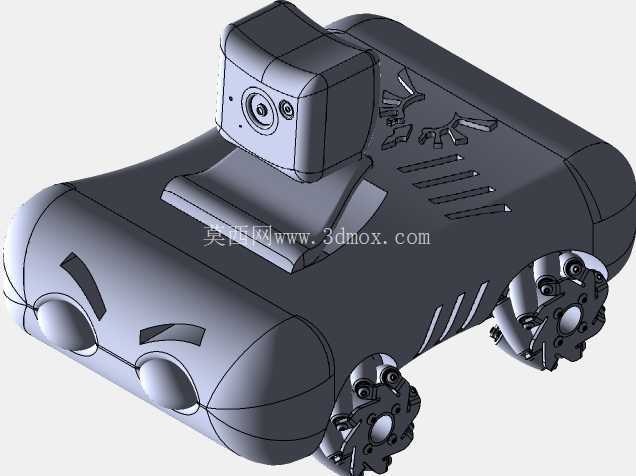

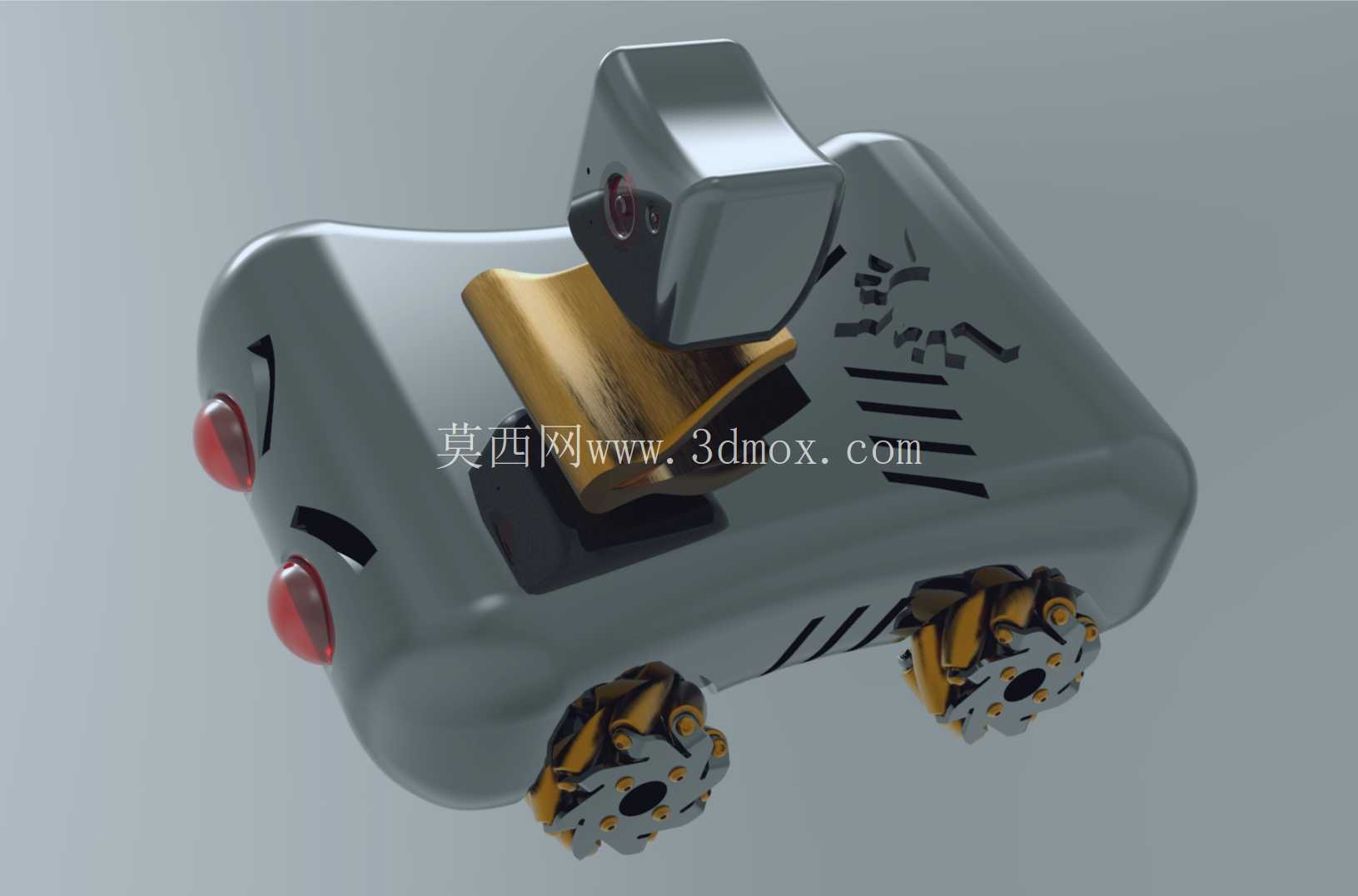

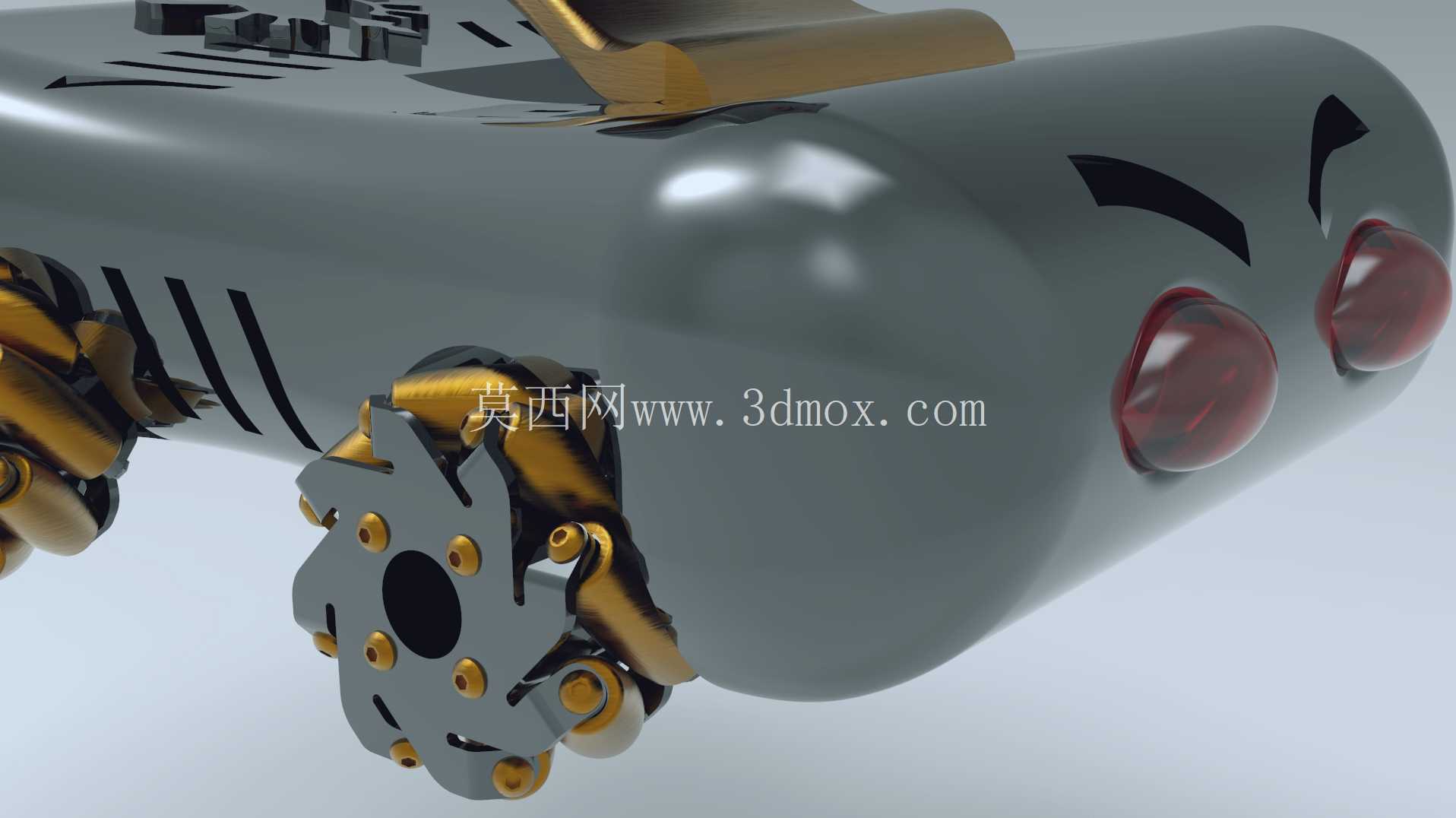

设计过程中首先完成轮组的布局校核，采用四轮对称排布的构型，每个麦克纳姆轮独立连接驱动单元，轮组的安装法兰面与机身底板的平行度公差控制在0.1mm以内，避免轮组受力不均导致的小滚子偏磨、行走轨迹偏移问题。轮体本身采用辐板式结构，轮芯为硬质铝合金材质，兼顾结构强度与轻量化需求，轮缘的小滚子通过销轴与轮辐连接，滚子外覆聚氨酯包胶层，既可以保证与地面接触时的足够摩擦力，又能吸收行进过程中的小幅振动，降低硬质地面行走时的噪音。机身主体采用筒式承力结构，外壳曲面做了大圆角过渡处理，前端预留两个传感器安装位，可嵌入红外避障传感器或视觉相机，机身内部预留了分层安装空间，下层用于布置驱动电机、减速模组与电池仓，上层可扩展搭载机械臂、载货平台等功能附件，各安装位均预留了标准螺纹孔位，支持不同功能模块的快速拆装替换。

安装边界层面，整机轮距与轴距的比值控制在1.1:1，保证全向移动时的机身稳定性，避免斜向行进时出现侧倾风险；机身底部离地间隙设定为12mm，适配平整的环氧地坪、硬质瓷砖地面等室内常见作业地面，不适合碎石、坑洼的非硬化路面使用；每个轮组的驱动轴与电机输出轴采用联轴器直连，传动路径无冗余齿轮结构，传动效率可达90%以上，同时减少了传动间隙带来的运动控制误差。轮体上的小滚子采用可单独拆卸的结构设计，当单个滚子出现过度磨损时，无需更换整个轮体，仅需拆下对应销轴替换磨损滚子即可，大幅降低后期维护的成本与耗时。机身外壳的曲面造型并非单纯的外观设计，前端的弧形面可在行进过程中引导障碍物滑向机身侧方，避免直角结构磕碰时出现卡滞，同时曲面结构的抗冲击性能优于同壁厚的平板结构，在发生轻微碰撞时可分散受力，减少外壳变形开裂的概率。

在运动解算层面，设计阶段就匹配了四轮转速的耦合逻辑，通过四个轮子不同的转速与转向组合，可解算出不同方向的行进速度矢量，比如当四轮以相同转速同向转动时，机器人沿机身正前方行进；当对角两轮正转、另外两轮反转时，机器人可完成原地回转；当左侧两轮与右侧两轮按固定转速差反向转动时，可实现横向平移。这种运动特性让该机器人在狭小空间内的作业灵活性远高于传统轮式移动平台，尤其适合在密集排布的设备之间完成穿梭作业，不需要预留额外的转向空间，也不需要在路径规划中设置大半径的转弯路径，可大幅简化作业场景内的路径规划逻辑。

结构细节上，所有轮组的安装座都设置了腰型孔调节位，可在装配时微调轮组的前后位置，保证四个轮子的接地点处于同一平面，避免出现单个轮子悬空导致的驱动力不足、行走打滑问题。机身内部的走线槽沿筒身内壁排布，所有动力线与信号线分开布设，避免电机运转时的电磁干扰影响传感器信号传输。电池仓采用抽拉式结构，可快速完成电池更换，满足长时间连续作业的需求，仓盖处设置了橡胶密封条，可阻挡日常作业中的灰尘进入机身内部，保护内部电气元件。前端的传感器安装位做了沉台设计，传感器安装后镜头面与外壳曲面齐平，既可以保护传感器镜头不受磕碰，也能减少突出结构带来的风阻与杂物勾挂风险。
