多关节协作机械臂结构设计原型

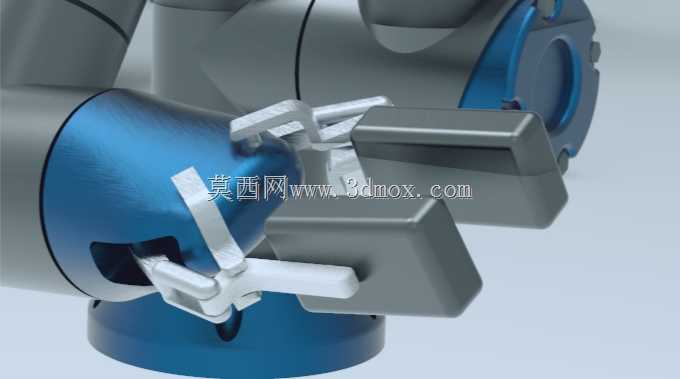

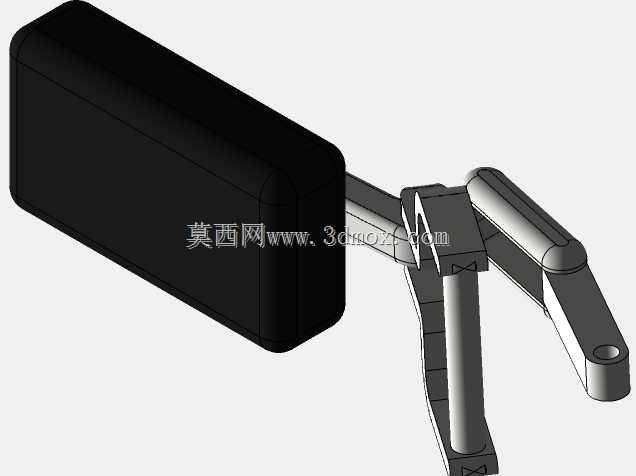

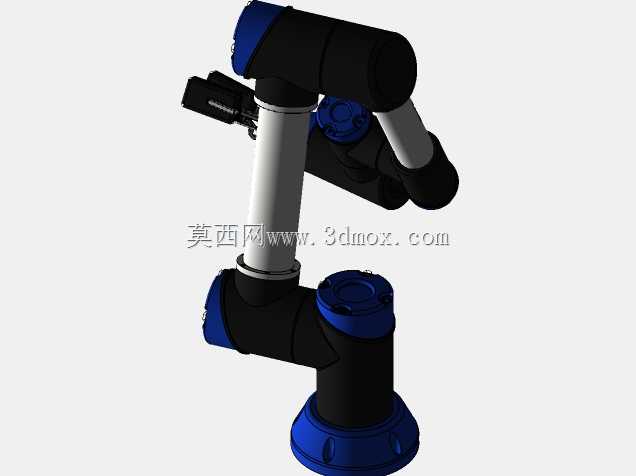

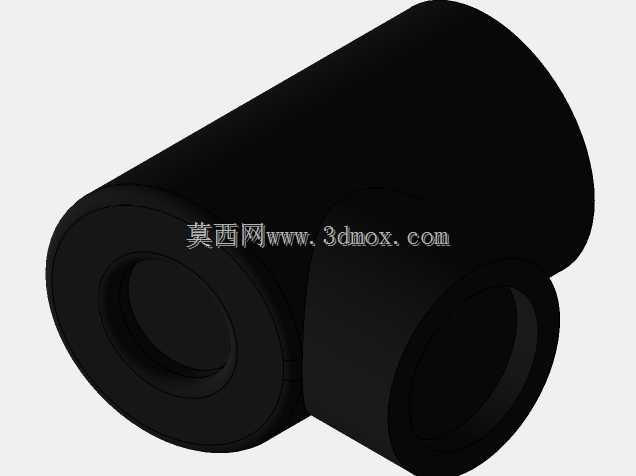

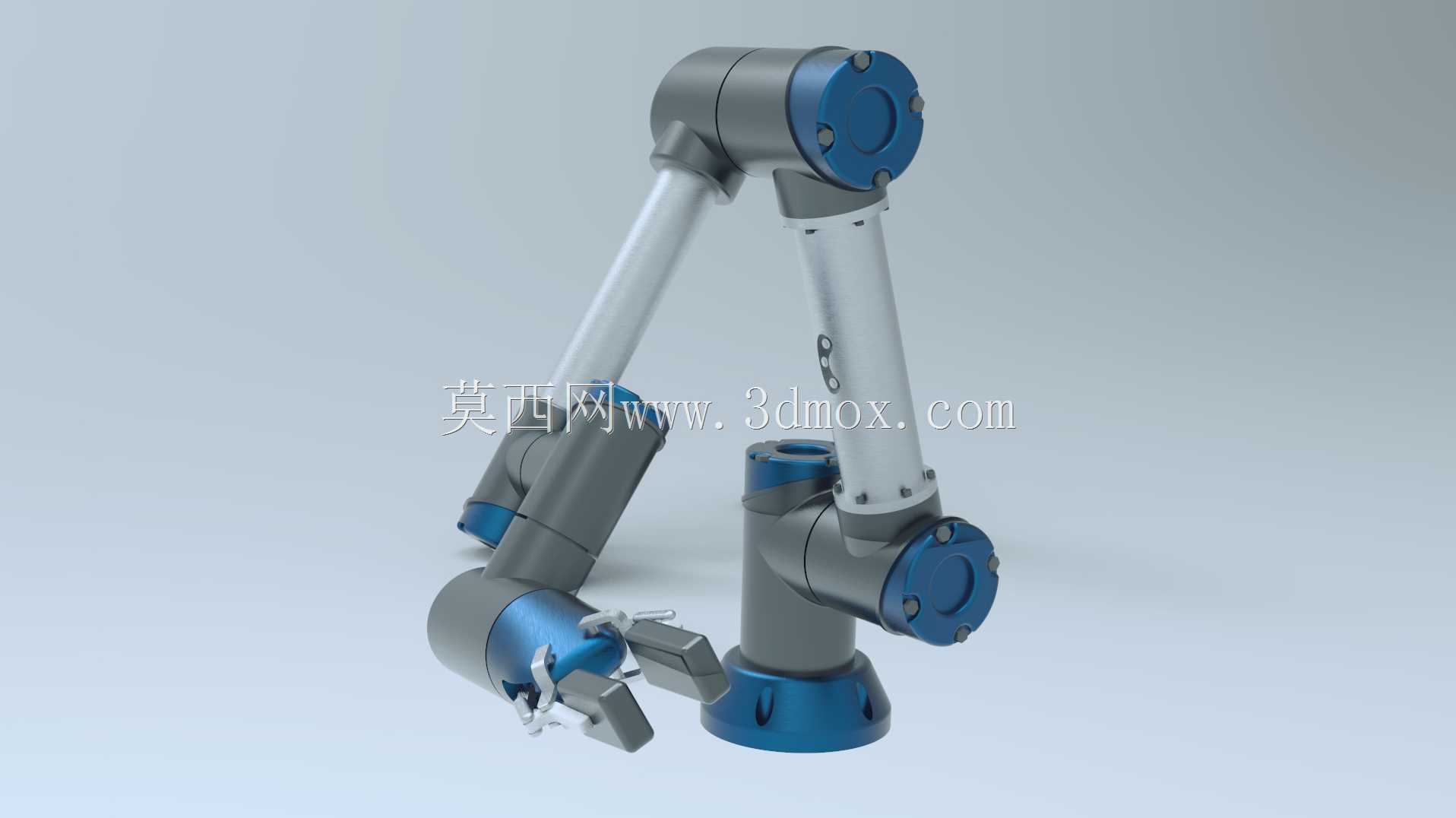

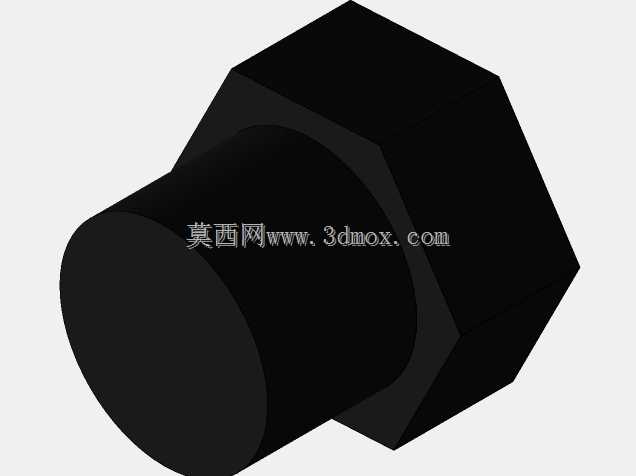

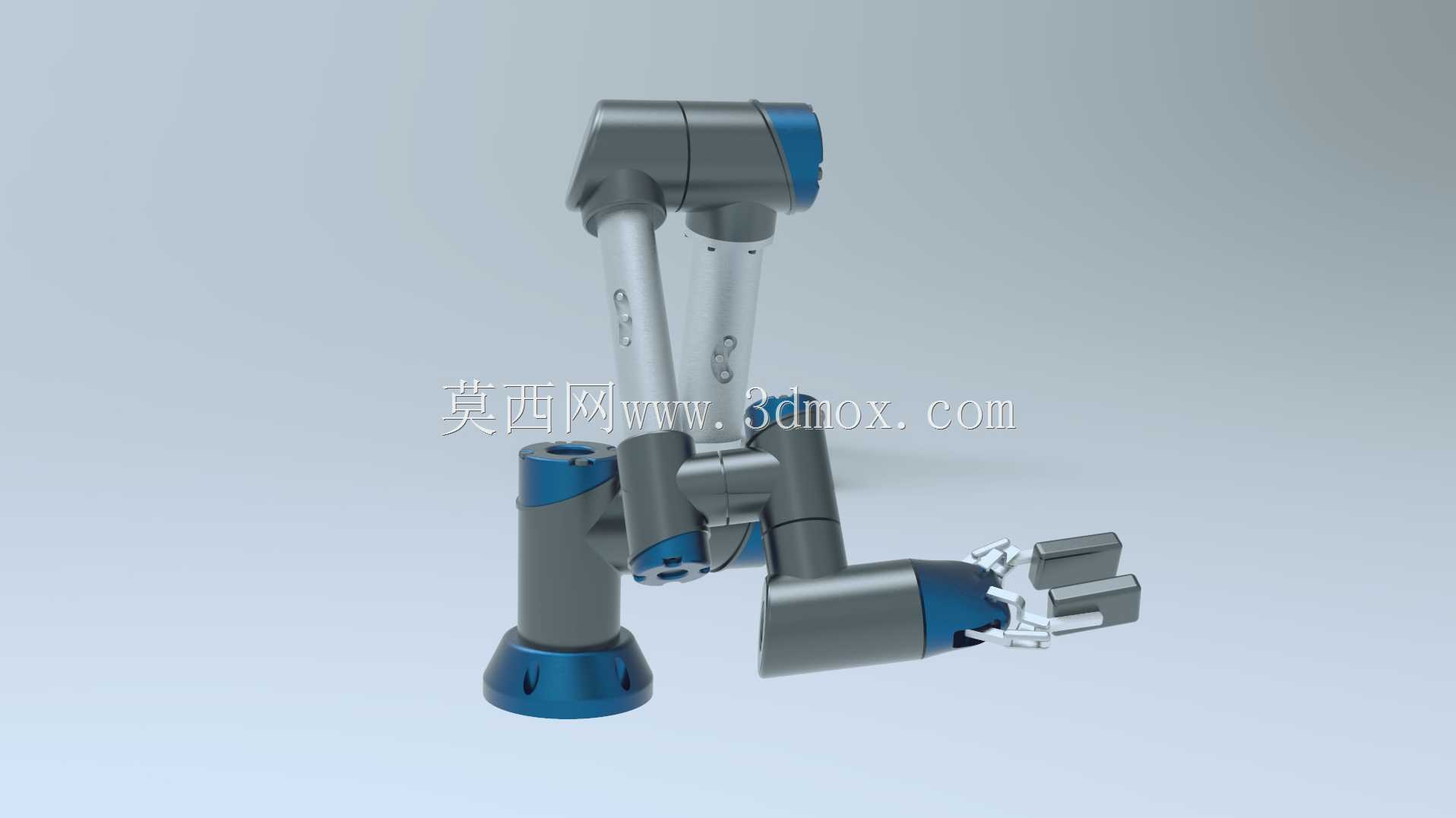

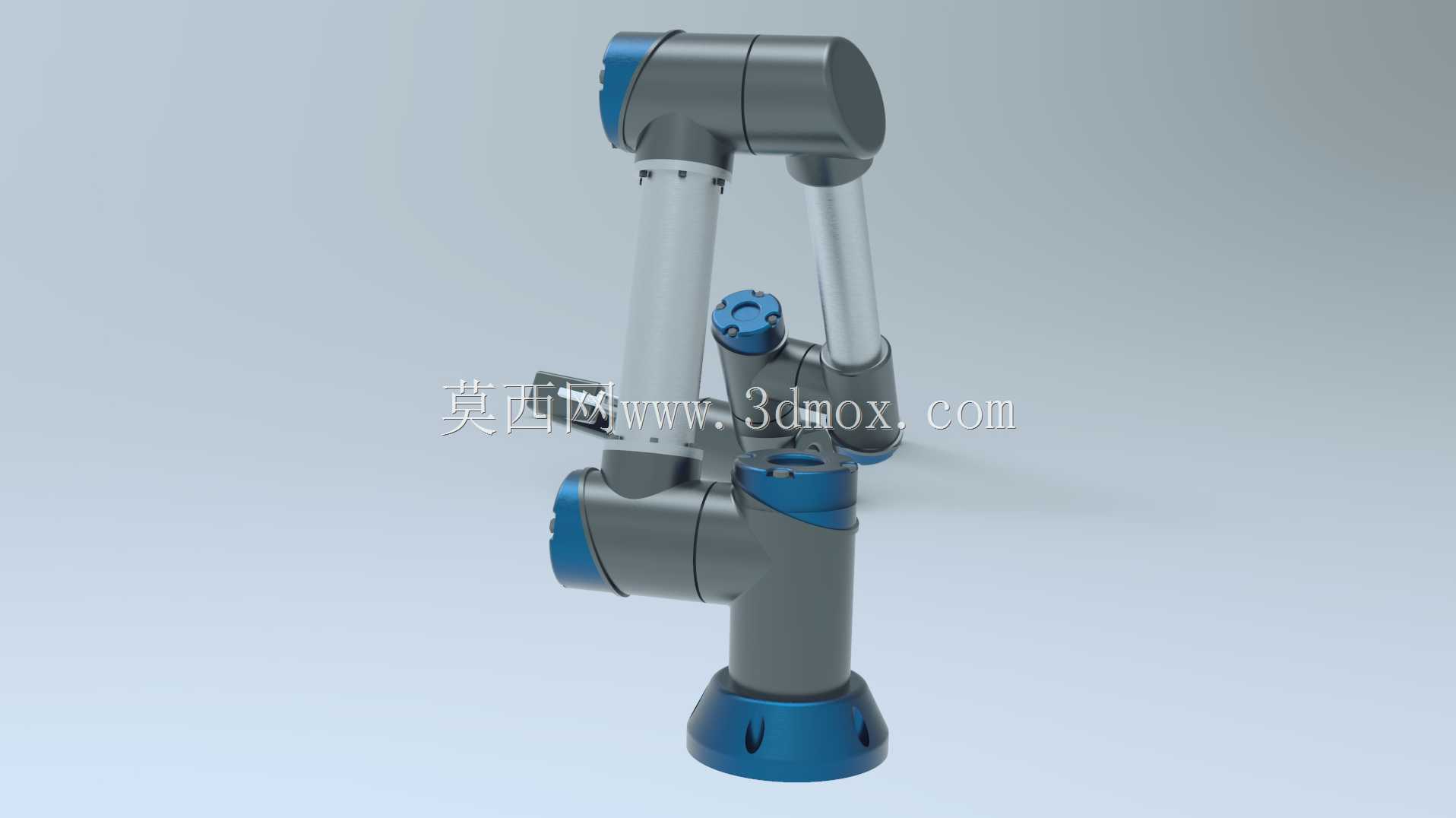

　　这套多关节机械臂的结构原型，面向中小负载工位的柔性作业需求搭建，整体构型采用串联关节布局，可覆盖3C产线上下料、实验室样本转运、小型工件分拣、教学实训演示等多类场景。在结构排布阶段，优先校核了各关节的运动干涉边界：大臂回转关节预留足够的走线空腔，动力线缆与信号线缆可从关节内部中空通道穿行，避免臂体大幅俯仰时线缆外露拉扯，小臂末端的连接法兰按照通用工装接口尺寸设计，可快速更换夹爪、吸盘、视觉检测模块等不同执行端，适配不同作业任务的切换需求。

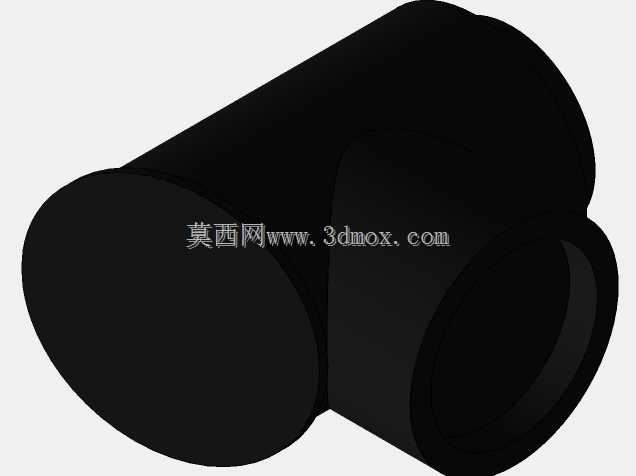

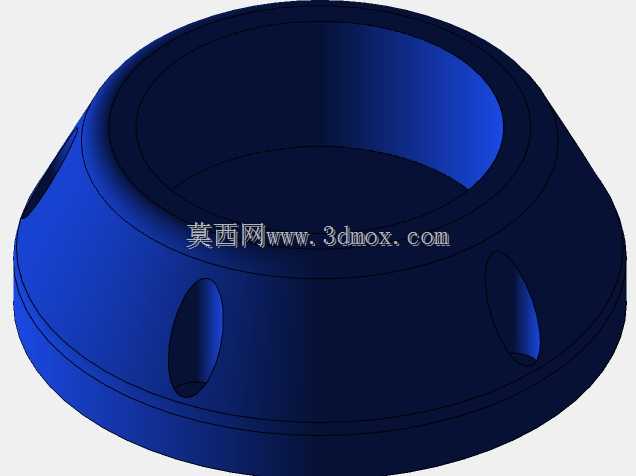

　　从安装边界来看，底座采用规整的方形支撑结构，底部预留多组固定安装孔位，可直接锁附在标准工作台面或者铝型材机架上，底座的外接轮廓尺寸控制在紧凑区间，不会占用过多产线工位空间；臂体完全伸展状态下的作业半径覆盖常规桌面作业范围，各关节的俯仰、回转行程均做了机械限位凸台设计，避免软件控制失效时臂体超行程运动碰撞周边设备。

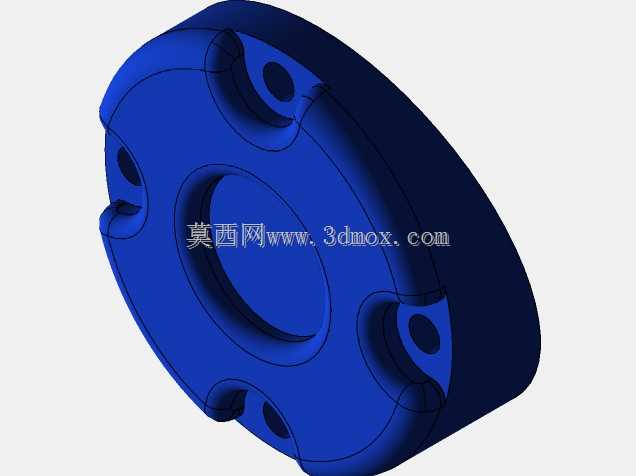

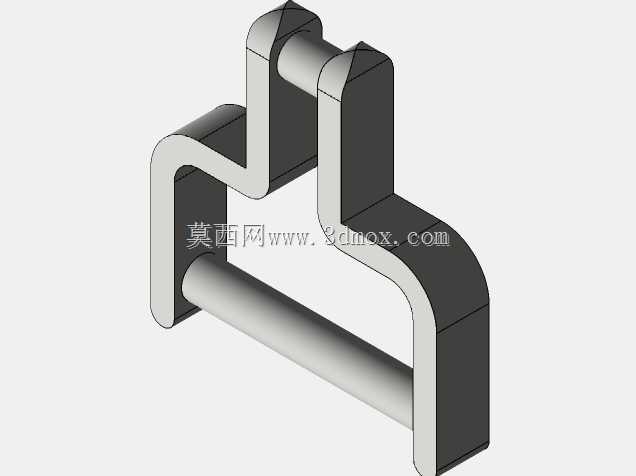

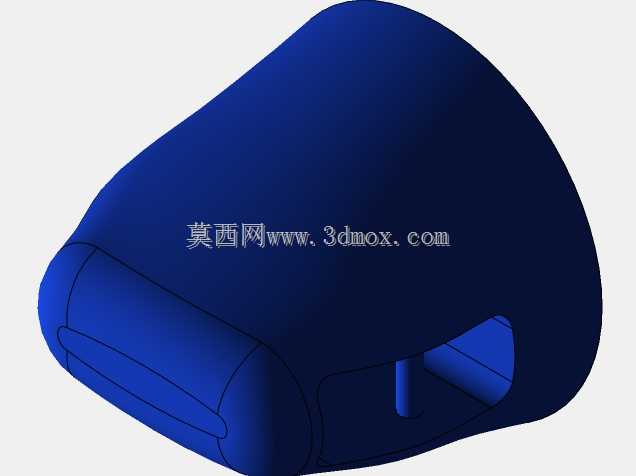

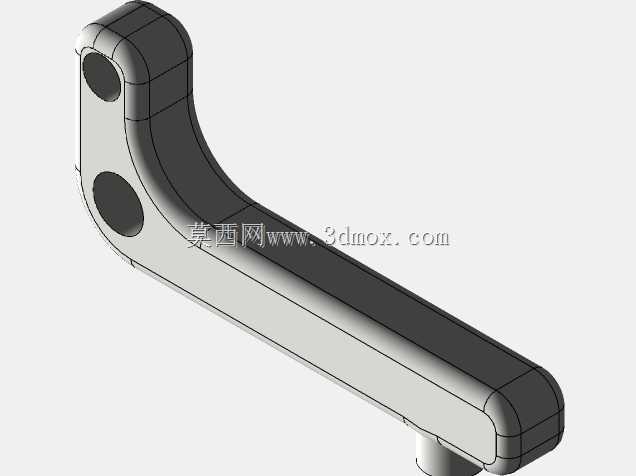

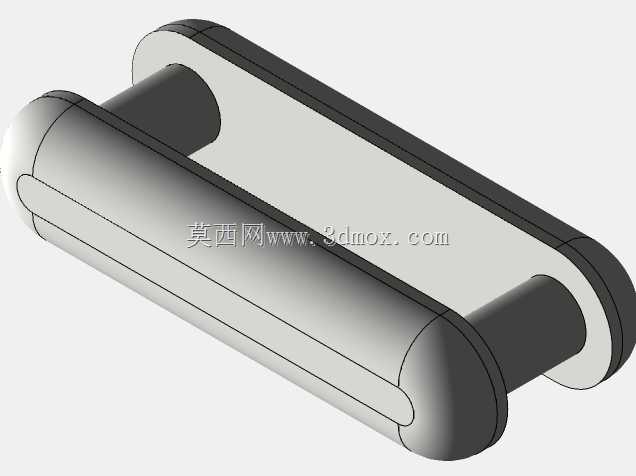

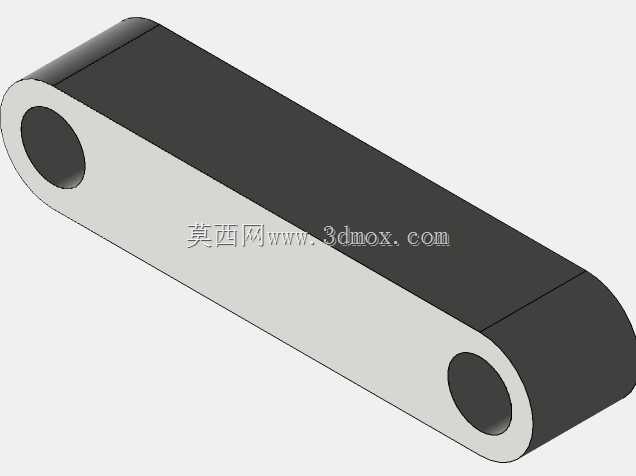

　　设计过程中对各段臂体的受力路径做了逐层梳理：大臂作为主要承力构件，截面采用变厚度的加强筋布局，在保证整体刚性的前提下削减不必要的实体重量，降低关节驱动单元的负载余量要求；小臂段侧重轻量化设计，在铰接位置局部加厚补强，非受力区域做镂空减重处理，兼顾运动响应速度与结构强度。各关节的铰接位置均预留了标准轴承的安装位与端盖固定孔，装配时可完成轴承预紧间隙调整，长期运行后也可便捷拆解维护。

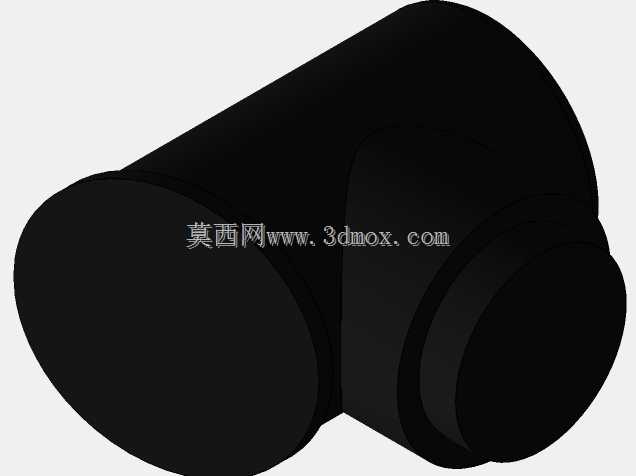

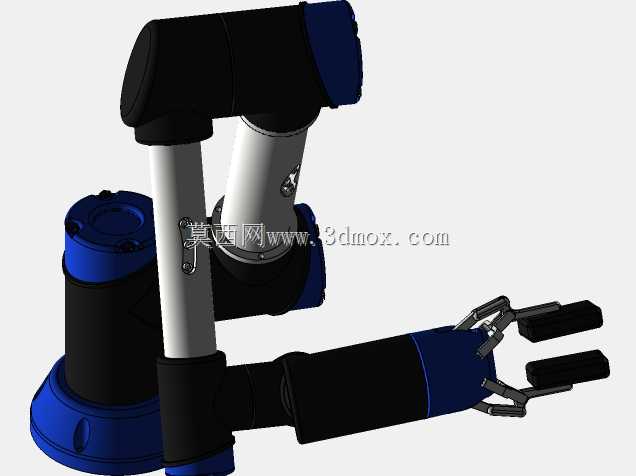

　　末端执行器的连接端面做了定位销孔设计，更换工装时可快速完成对位，无需反复校准同轴度。整体结构的所有零部件装配关系完整，配合公差选取符合常规机加工与3D打印的工艺可行性，既可以作为自动化工位的方案验证原型，也可作为机械臂结构教学、运动仿真分析的参考载体，臂体各运动副的活动范围在三维环境中可直接模拟拖拽验证，提前排查布局阶段的空间干涉问题。
