1:9传动比行星平面齿轮周转轮系结构

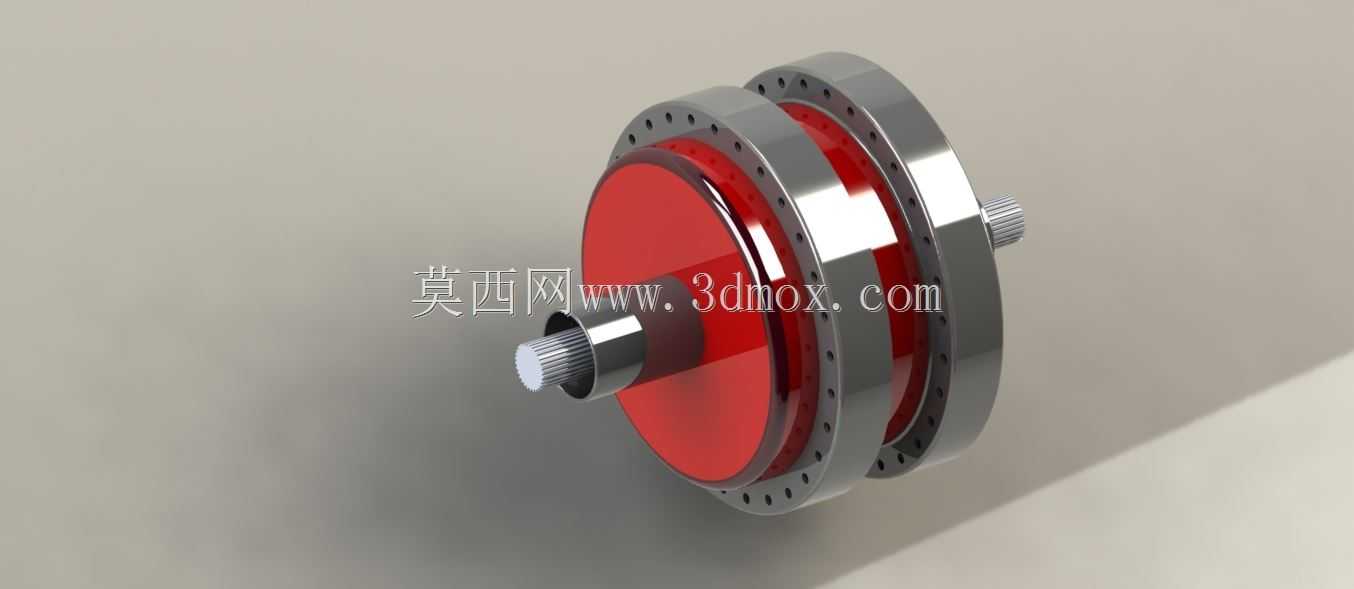

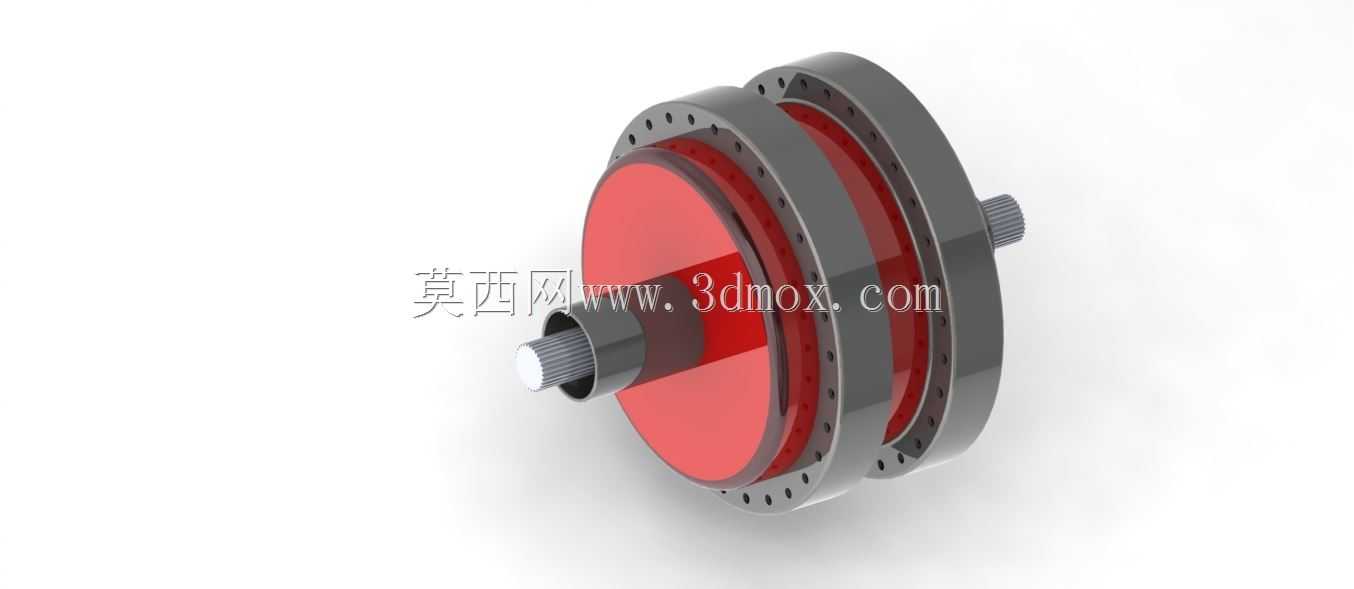

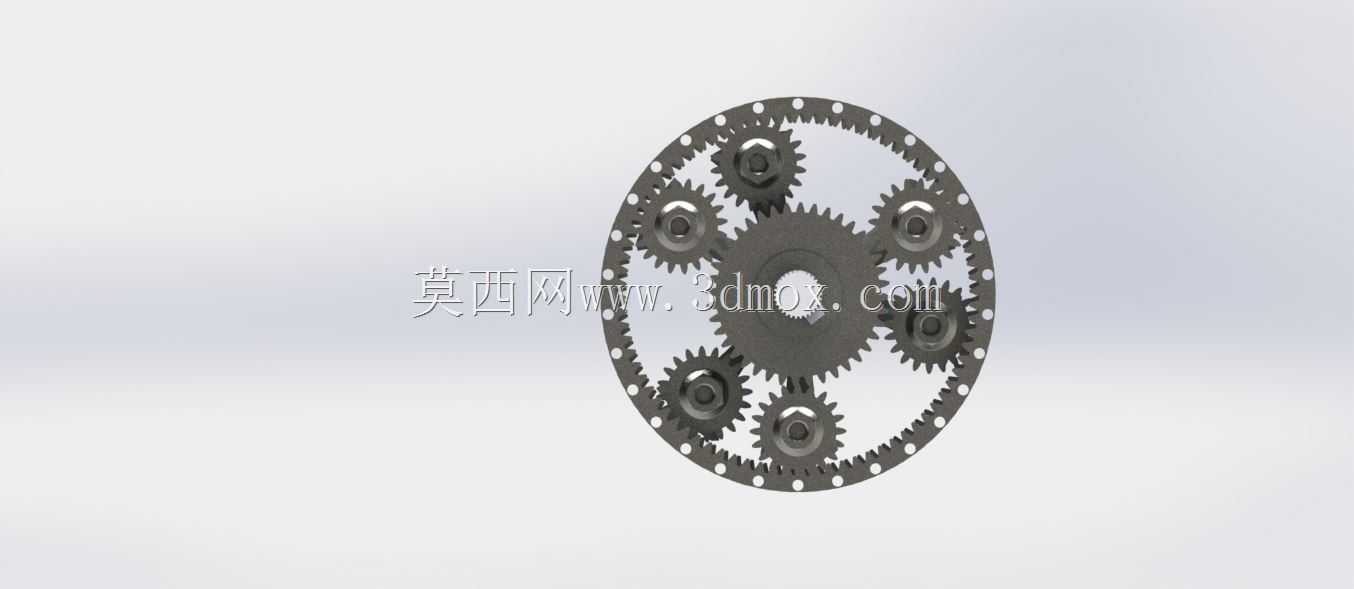

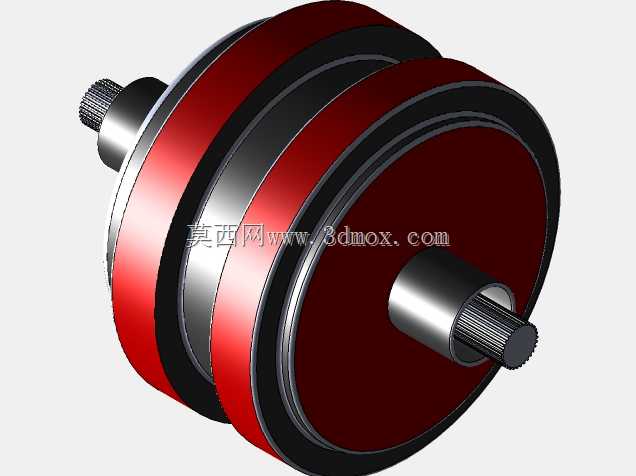

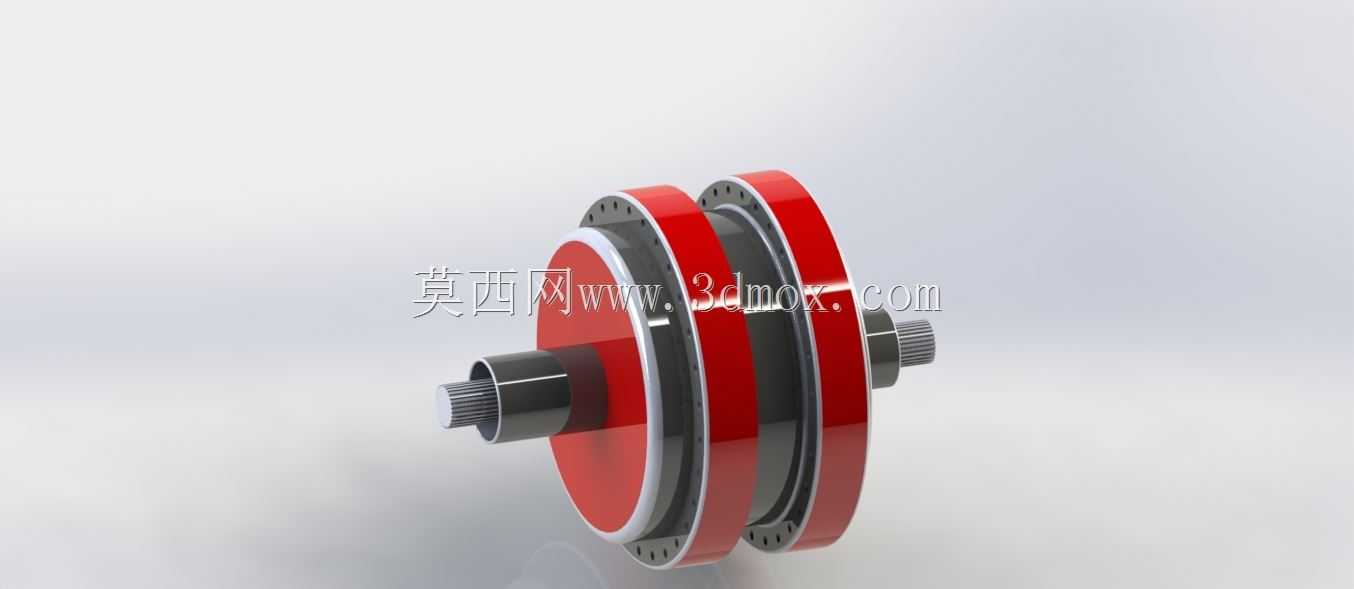

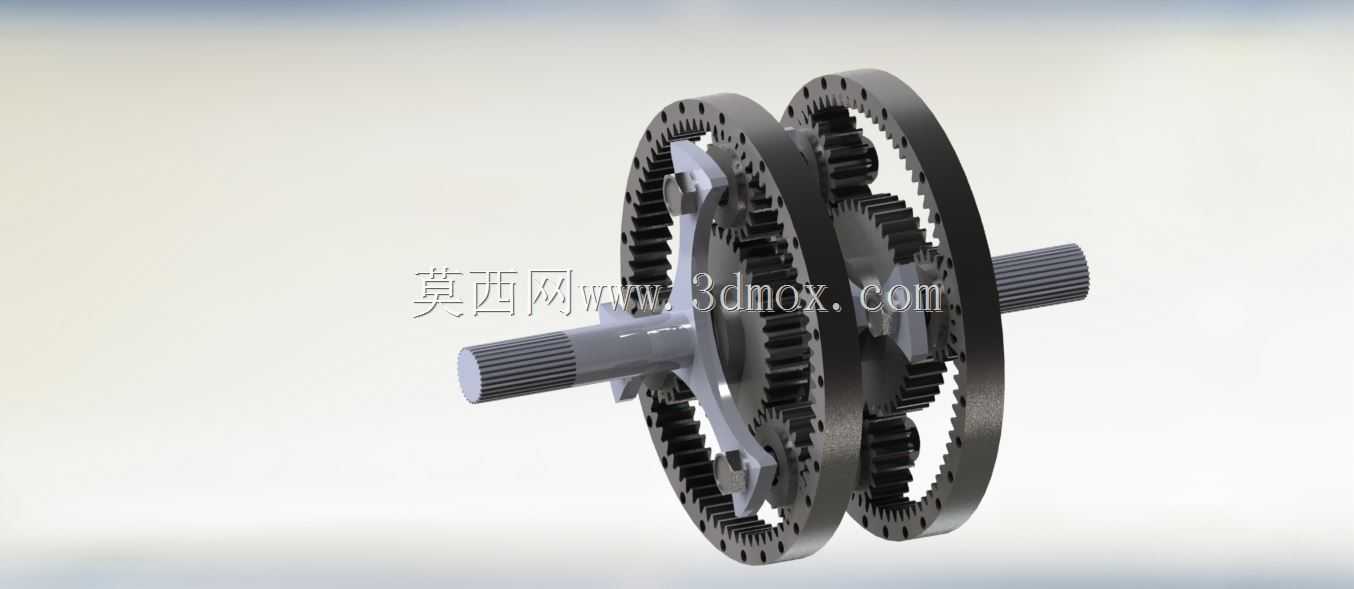

这套周转轮系结构核心为传动比1:9的平面齿轮组，是机械传动系统中实现大传动比紧凑布局的典型部件，广泛应用于需要在有限安装空间内完成高扭矩减速、转速匹配的工业场景，常见于轨道交通走行部传动单元、小型工业设备减速模块、精密输送线动力匹配单元等领域，能够在较小的体积约束下实现稳定的动力传递，替代传统多级定轴轮系带来的空间冗余问题。从实际用途来看，该轮系可将输入端的高转速低扭矩动力，通过行星轮的公转与自转复合运动，转化为输出端的低转速高扭矩动力，适配执行端的负载需求，同时可通过固定不同的轮系构件实现换向、变速等不同传动模式，满足多工况下的动力传输要求。在功能特性上，该轮系采用多行星轮对称布局设计，动力传递过程中载荷可均匀分配到各啮合齿面，单齿承受的接触应力与弯曲应力更低，整体承载能力相较于同尺寸定轴轮系提升明显，同时传动过程中啮合点多、运行平稳性好，振动与噪声控制表现优异，适合对传动平稳性有要求的精密传动场景。设计思路上，整体采用同轴式布局，输入轴与输出轴保持同轴线布置，极大简化了配套安装基座的结构设计，降低了整机的装配难度；轮系各齿轮采用渐开线齿形设计，保证啮合过程的传动比恒定，同时齿侧间隙预留合理，既避免热胀冷缩带来的卡滞问题，又能控制回程误差在合理范围内，适配正反转频繁切换的使用工况；离合器拨叉结构集成在轮系侧部，可实现不同传动档位的顺畅切换，拨叉的行程与齿轮滑移距离精准匹配，避免换挡过程中出现打齿、脱档问题。从外形尺寸与安装边界来看，整体轮系为轴向串联式圆柱结构，最大外轮廓为端部的内齿圈外径，安装时可通过端部的法兰止口与配套设备的基座定位，输入轴与输出轴均采用标准轴径设计，轴端预留键槽用于动力连接，径向安装空间仅需覆盖内齿圈外径即可完成布置，轴向尺寸紧凑，可直接嵌入设备的传动腔体内，无需额外预留过大的安装空间，适配各类紧凑型动力传输场景的安装需求。
