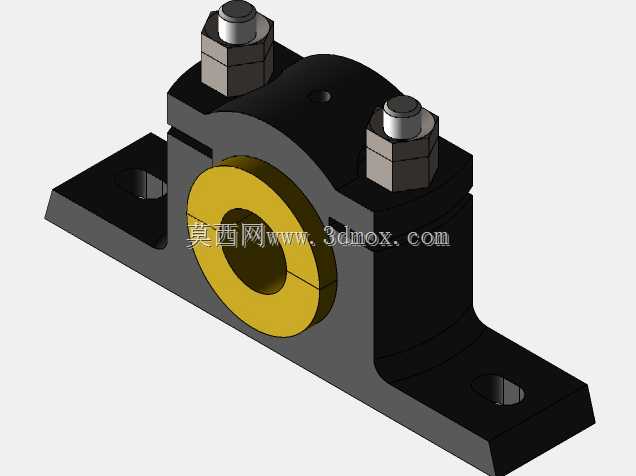

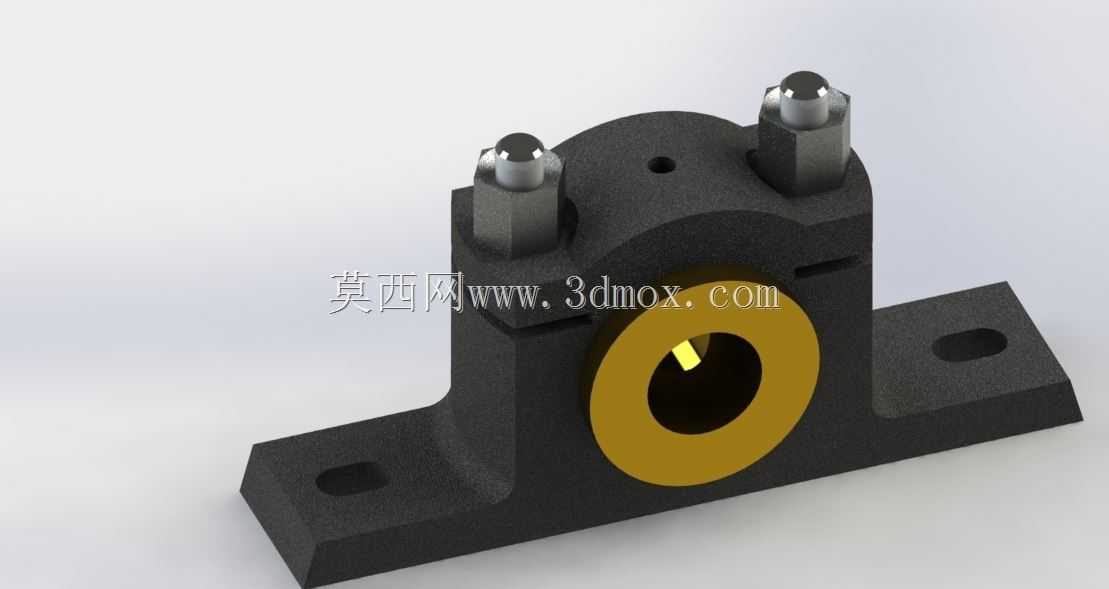

剖分式滑动轴承座普卢默块结构

这类剖分式滑动轴承支撑结构，常被应用在矿山输送线、中小型减速机输出端、纺织机械罗拉传动部位等需要长周期稳定支撑旋转轴的场景中，区别于整体式轴承座，它的上下分体结构能在轴系已经完成装配的前提下，直接完成轴承的拆装与维护，不用拆卸轴端的联轴器、传动轮等其他部件，大幅降低设备停机检修的工作量。从实际使用功能来看，它主要承担径向载荷的支撑作用，内嵌的铜质轴瓦具备良好的减磨特性，配合定期加注的润滑脂，能在中低速、重载的传动工况下保持稳定运行，顶部预留的注油孔可直接连通轴瓦油槽，保证润滑介质能均匀分布在轴与轴瓦的接触面上，减少运行过程中的摩擦损耗。设计层面上，底座采用双侧带安装长槽的结构，安装时可在一定范围内调整轴向位置，降低安装孔位的加工精度要求，适配不同机架的安装公差；上盖与底座通过两个对称布置的紧固螺栓实现锁紧，螺栓预紧后能保证上下轴瓦的贴合精度，避免运行过程中出现轴瓦错位、间隙不均的问题；轴瓦与座体之间采用定位止口配合，能防止轴瓦在座孔内发生转动或轴向窜动，保证支撑位置的精度稳定性。从安装边界来看，底座的两个安装槽中心距需匹配机架上的安装孔位设计，安装槽的宽度适配常用的内六角圆柱头螺栓尺寸，座体总高度需预留出轴系安装后的径向空间，避免轴转动时与周边结构发生干涉；轴瓦内孔尺寸适配对应直径的传动轴，上盖顶部的壁厚经过强度校核，能承受螺栓预紧力与运行时的径向载荷，不会出现变形开裂的问题。实际选型过程中，需要结合轴的转速、径向载荷大小、润滑条件来匹配对应规格的轴瓦材质，同时要确认安装面的平面度，避免底座安装时出现翘曲，导致轴瓦孔同轴度偏差，加剧轴瓦的异常磨损。这类结构的三维建模过程中，需要重点关注上下座体的分型面配合精度、螺栓孔的位置度、轴瓦与座孔的配合公差，保证虚拟装配后各部件不存在干涉，安装间隙符合实际装配要求，为后续的工程图输出、生产加工提供准确的模型依据。
