工业传动用滚子链链轮结构设计

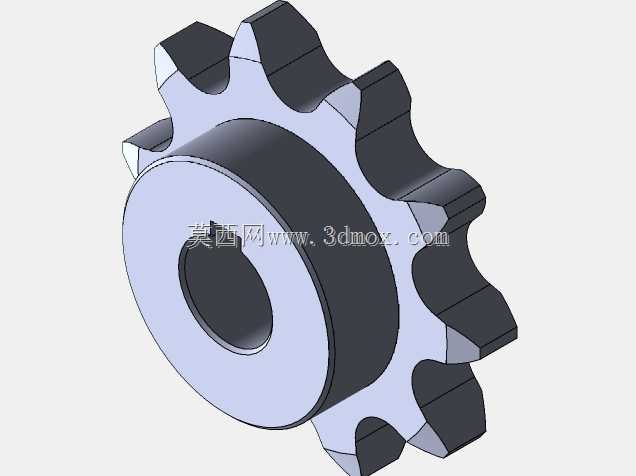

　　在各类工业链传动系统中，链轮是直接与链条啮合传递扭矩的核心执行零件，这类零件广泛应用在输送线、农机传动、轻工设备、机床辅机、物流分拣设备的动力传递环节，相比带传动不存在打滑问题，相比齿轮传动对安装中心距的容错率更高，能在多粉尘、有少量油污的恶劣工况下保持稳定的动力输出。本次设计的链轮为单排滚子链配套结构，整体采用辐板式简化构型，没有多余的减重孔或复杂加强结构，适合中小载荷、常规转速的传动场景使用。从结构细节来看，链轮的齿形按照对应链号的滚子直径、节距参数做了适配，齿侧间隙经过合理预留，既能保证链节能顺利啮入啮出，不会在传动过程中出现卡滞、跳齿问题，也能避免间隙过大导致的传动冲击、噪音超标问题。

　　齿部的端面做了小角度倒角处理，方便链条在安装时顺利滑入啮合位置，就算安装时存在少量轴向偏移，也能通过倒角引导链条归位，降低现场安装的调试难度。轮毂部分采用等直径凸台结构，中心为通孔设计，可根据实际安装需求加工键槽、紧定螺钉孔，适配不同直径的传动轴，轮毂的轴向宽度略大于链板的总宽度，保证啮合时链条不会与轮毂端面发生摩擦，同时给轴向窜动预留了合理的余量。设计过程中优先考虑了加工工艺性，整个零件除齿形外，其余外圆、端面、内孔均可通过普通车床完成加工，齿形部分可采用滚齿机一次成型，不需要复杂的工装夹具，适合小批量加工或者备件快速生产，能有效缩短设备维修时的备件等待周期。

　　从安装边界来看，链轮的最大外圆尺寸根据齿数、链节距做了匹配，设计时已经核算了齿顶圆直径，安装时需要保证配对链轮的共面度，避免出现偏磨导致链条提前失效；中心孔的直径预留了足够的加工余量，可根据实际使用的传动轴尺寸做最终精加工，不需要额外调整外部齿形参数。在实际使用场景中，这类链轮常搭配标准单排滚子链使用，可实现平行轴之间的动力传递，传动比稳定，传递效率可达95%以上，在低速重载场景下也能保持可靠运行，比如工厂内的物料输送辊道、小型农机的行走传动、包装设备的进给机构，都能见到这类结构链轮的应用。

　　设计时还考虑了磨损后的更换成本，整体结构没有和其他零件做集成设计，属于独立的标准类传动零件，当齿部磨损到报废程度时，可直接拆卸更换，不需要拆解整套传动机构，能大幅降低设备的维护成本。另外，链轮的齿根部分做了圆弧过渡处理，避免应力集中导致的齿根断裂问题，就算在频繁正反转、有冲击载荷的工况下，也能保证足够的结构强度。轮毂与轮辐的连接位置采用圆角过渡，减少加工时的应力集中，同时也能避免热处理时出现开裂风险。需要注意的是，这类链轮在安装时要保证轴向定位可靠，通常会在轮毂端面加装紧定螺钉或者轴端挡圈，防止运行过程中出现轴向窜动导致链条脱啮；日常维护时只需要定期在啮合位置加注润滑脂，就能有效降低齿面磨损，延长零件的使用寿命。相比同参数的齿轮传动，链轮的中心距允许范围更大，不需要严格的中心距公差控制，对于长距离传动的场景，能大幅降低机架的加工精度要求，减少整体设备的制造成本。
