带花键轴段斜齿锥齿轮传动件结构设计

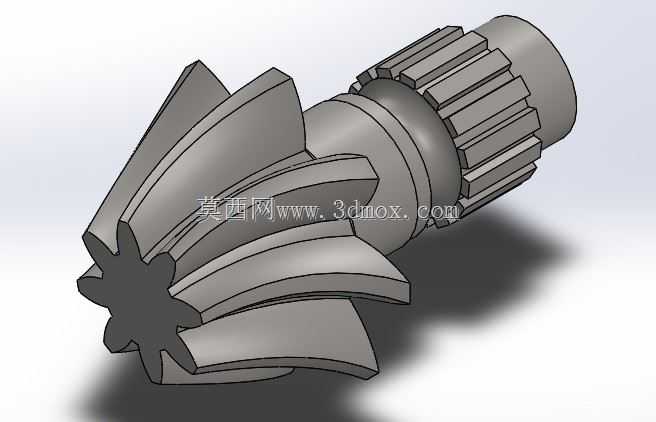

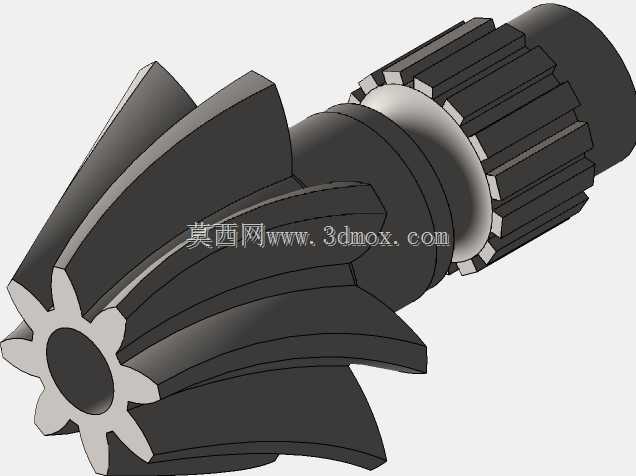

这款斜齿锥齿轮集成了花键轴段结构，是相交轴动力传递场景中常用的核心传动零件，在各类需要直角换向的动力布局中承担着扭矩传递与转速匹配的关键作用。从实际应用场景来看，这类带集成轴段的锥齿轮常见于汽车差速器的输入端、小型输送设备的转角传动模块、木工机械的进给换向机构、包装设备的动力分配单元，以及部分中小型泵类、搅拌设备的传动箱内部，尤其适合安装空间紧凑、不适合采用分体式锥齿轮加联轴器布局的工况，能有效减少传动链的零件数量，降低装配累积误差对传动精度的影响。

从功能特性上看，斜齿的设计让轮齿在啮合过程中是逐步进入和退出啮合状态的，相比直齿锥齿轮，啮合重合度更高，传动过程中的冲击、振动与噪音都有明显降低，在中高速传动场景下的表现更为稳定，同时更大的啮合接触面积也让单齿承受的载荷更小，能适配更大扭矩的传递需求。集成的花键轴段采用矩形花键结构，相比平键连接，花键的齿槽更浅、轴与轮毂的对中性更好，能承受更大的交变载荷，也方便配套的传动件做轴向位置调整，适配不同安装距离的布局需求。

设计过程中首先要确定的是轴交角参数，常规工况下采用90度直角传动的标准参数，轮齿的螺旋方向需要配对齿轮做对应匹配，保证啮合时轴向力的方向符合轴承的承载设计，避免运行过程中出现轴向窜动。齿部的参数设计需要兼顾承载能力与安装空间，齿顶圆、齿根圆的尺寸要匹配传动箱的内部腔体边界，避免转动时与箱体内壁、其他传动件发生干涉；轮齿的齿宽需要根据传递扭矩做核算，过窄会导致齿面接触应力过大加剧磨损，过宽则会增加加工难度，同时容易因为装配误差导致齿端偏载。花键轴段的外径、内径以及键齿数量需要匹配配套的连接轮毂参数，轴段的长度要预留出轮毂安装、锁紧螺母的固定空间，轴肩位置要做圆角过渡，避免应力集中导致轴段在交变载荷下出现断裂。

安装边界方面，齿轮部分的最大回转直径是确定传动箱腔体最小内径的核心依据，轴段两端的支撑位置需要匹配对应规格的轴承安装位，轴承位的轴径公差、表面粗糙度要满足轴承内圈的配合要求，轴端需要设计螺纹孔或者卡簧槽用于轴承的轴向固定。轮齿的啮合侧隙需要根据运行工况的温度变化、润滑条件做调整，常温连续运行的工况侧隙可以取较小值，高温工况或者有冲击载荷的场景需要适当放大侧隙，避免热胀导致轮齿卡滞。花键部分的配合公差要根据载荷特性选择，频繁正反转的传动场景需要采用较紧的配合，减少花键齿面的冲击磨损，仅做单向扭矩传递的场景可以适当放宽配合公差，降低装配难度。

在实际选型应用中，这类集成轴的斜齿锥齿轮不需要额外配置齿轮安装轴，减少了轴与齿轮之间的连接环节，传动刚性更好，装配时只需要将两端轴段通过轴承固定在箱体上，调整好配对齿轮的啮合间隙即可完成安装，能有效缩短设备的装配周期。齿部的加工通常采用展成法工艺，热处理后需要对齿面做精磨处理，保证齿形精度与表面粗糙度，降低运行过程中的磨损速度，延长零件的使用寿命。花键部分的加工需要保证与齿轮基准轴线的同轴度，避免装配后出现花键连接偏载，导致传动过程中出现周期性振动。
