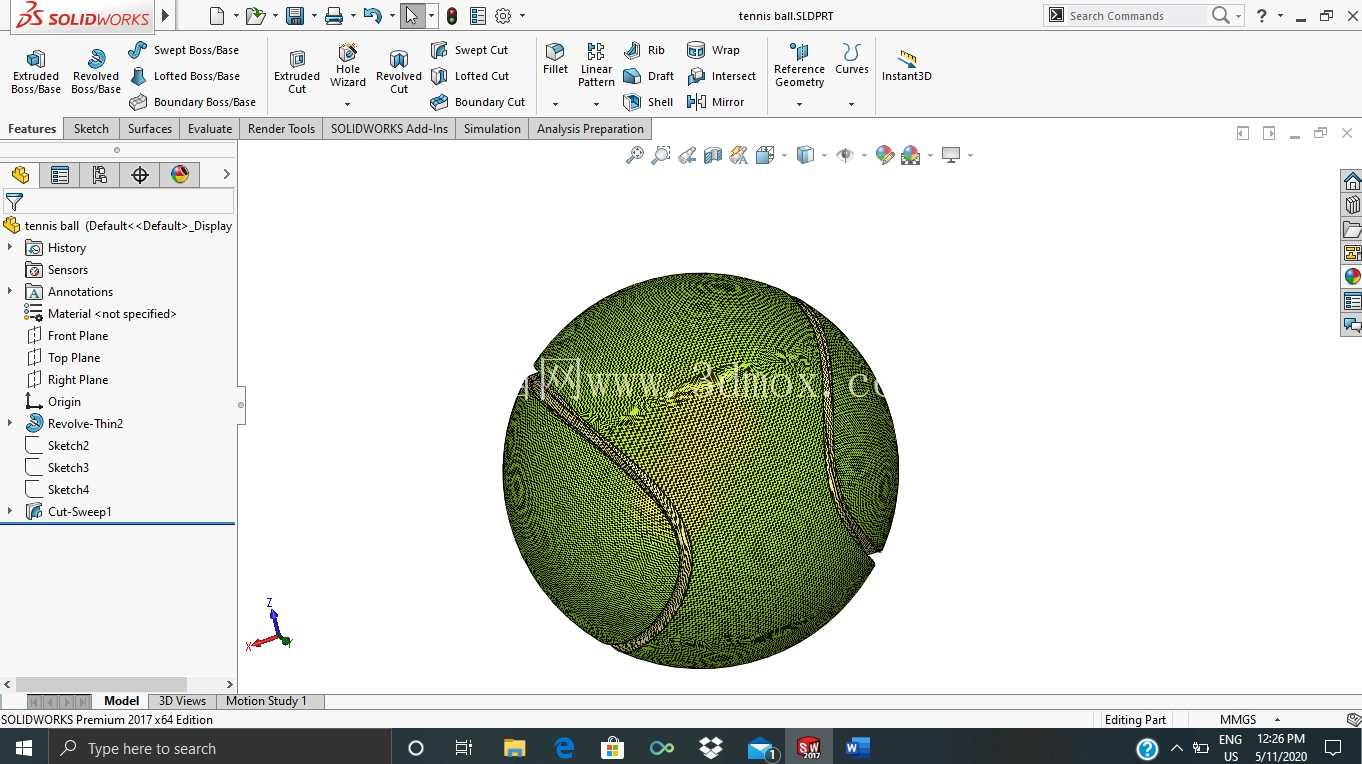

标准赛事用网球曲面结构三维建模

　　日常做体育器材配套结构设计时，常需要用到标准球类的三维数模做干涉校验、周边配套工装的适配设计，这款网球的数模完全参照ITF认证的正规赛事用球参数做的曲面构建，没有做简化处理，能直接导入各类结构仿真场景做碰撞、形变模拟。先从实际使用场景来说，不管是做网球发球机的拨球轮间隙设计、网球收集器的网兜孔径匹配，还是做网球拍线床的击球碰撞仿真、室内网球场的反弹高度测试模拟，都需要精准的网球外形数模做装配基准，要是数模的曲面弧度、接缝位置做的不准，仿真出来的接触应力、反弹角度都会和实际工况差很多，之前用简化的球体数模做发球机设计，就出现过拨球轮卡球的问题，后来换了带真实接缝纹理的数模重新做间隙校核，才把卡球率降到了允许范围内。

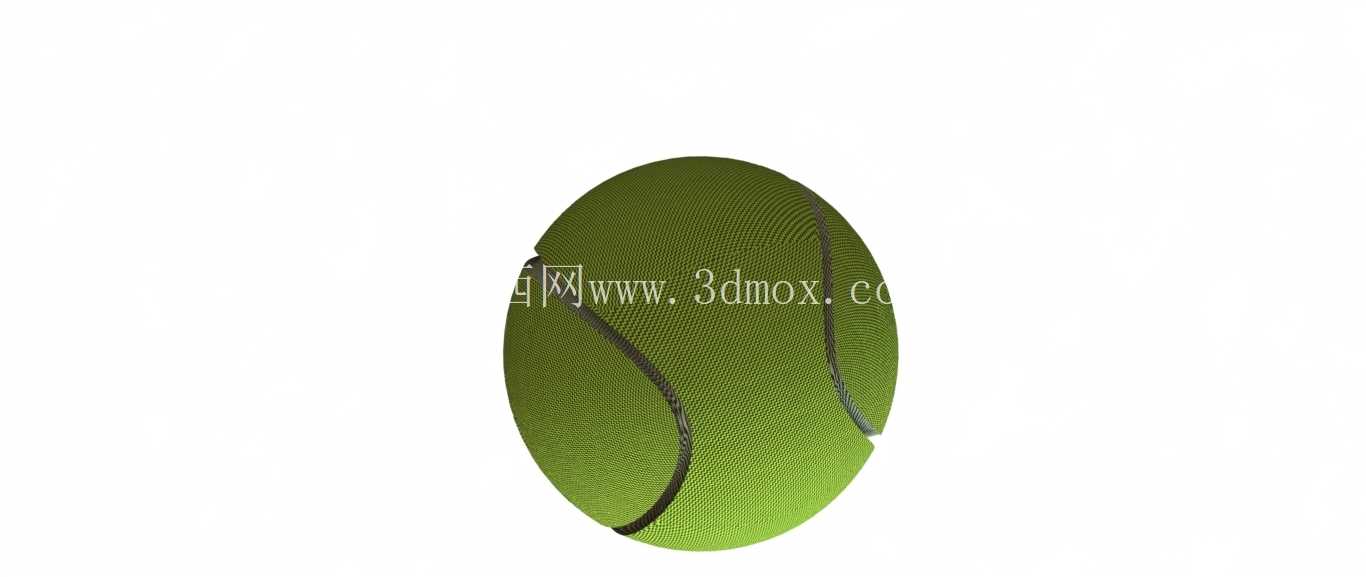

　　再看设计思路，整个数模没有用基础球体直接倒角敷衍，而是先做了基础球体的曲率控制，正规网球的外径控制在65.4mm到68.6mm之间，数模取了中间值67mm做基准球面，之后按照真实网球的两片式拼接结构做曲面裁切，接缝的凹槽深度控制在1.2mm，宽度2mm，完全贴合实际生产中橡胶内胆外包毛毡的拼接工艺，表面的毛毡纹理不是贴图，是做了微结构的凹凸阵列，每个纹理单元的凸起高度0.3mm，这样导入渲染模块或者做流体仿真的时候，能真实模拟空气流过球面的阻力效果，不会因为表面过于光滑导致风阻系数计算偏差。

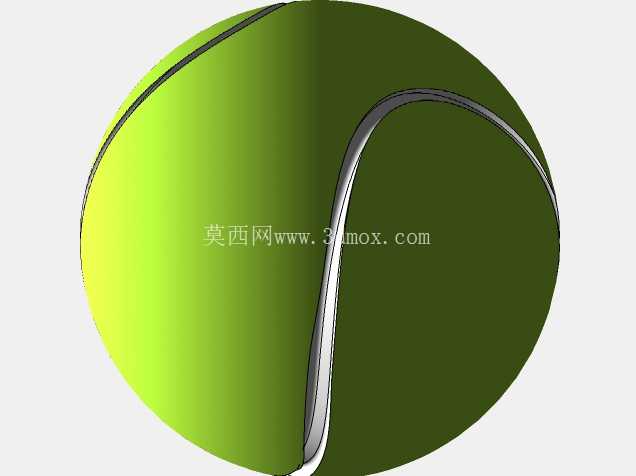

　　从安装边界和适配性来说，这个数模的基准原点设在球心位置，所有曲面都是G2连续，没有破面、重叠面的问题，导入装配环境的时候不需要做几何修复，直接就能和周边的夹持机构、输送轨道做配合，比如做网球自动捡球车的滚刷间隙设计时，只要把球模导入装配体，调整滚刷和球面的最小间隙在3mm到5mm之间，就能保证捡球时不会卡球，也不会因为间隙太大漏球。另外数模的接缝位置做了和实物一致的弧度偏移，不是正圆上的直线裁切，因为实际生产中网球的两片毛毡是类似西瓜纹的S形拼接，这个细节很多简化数模都省略了，但做高速旋转的空气动力学仿真时，接缝的位置会直接影响球的马格努斯效应计算结果，做网球训练器的旋转轨迹模拟时，这个细节是不能忽略的。

　　还有球面的曲率一致性，整个数模做了曲率偏差检查，所有位置的曲率偏差不超过0.02mm，不会出现局部鼓包或者凹陷的问题，做3D打印手板验证的时候，不需要额外修补曲面，直接导出STL格式就能打印，打印出来的样件和真实网球的外形匹配度能到98%以上，用来做结构验证完全够用。平时做体育器材的结构设计，很多人觉得球类数模简单，拿个基础球体改改就行，但实际用到工程场景里，细节不到位的话，后续的仿真、装配、手板验证都会出问题，这款数模把生产工艺里的拼接结构、表面纹理、尺寸公差都考虑进去了，不管是做周边设备的结构设计，还是做运动仿真的基础模型，都能满足工程使用要求，不需要再花时间重新做曲面重构。
