手动台式压模机结构设计

这款手动台式压模机属于小型手动施压类工装设备，核心应用场景集中在小批量试样压制、小型工件压装、软质物料成型等轻载作业场景，尤其适合实验室小试样制备、手工工坊小零件压合作业、维修工位小型零部件过盈装配这类不需要大吨位压力、但需要稳定施压行程的工况，相比大型液压压力机，它不需要外接动力源，占用台面空间极小，操作门槛低，单次施压行程可控，不会因为压力过载损坏待加工工件。

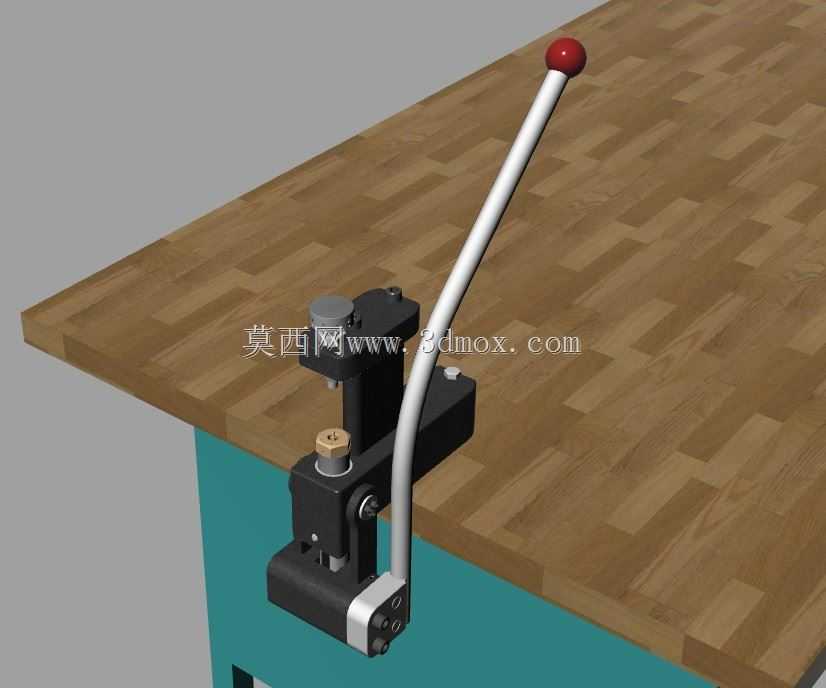

从功能特性来看，设备采用杠杆式手动施压结构，长操作手柄搭配端部的防滑握球，操作人员可以通过较小的手部握力，借助杠杆放大原理在压头位置获得足够的压制力，手柄的力臂长度经过匹配设计，在常规成人手部施力范围内，压头输出压力可以覆盖软质物料压制成型、小尺寸铜套/轴承压装、薄材冲切等常见轻载压合作业需求。设备的压头位置设置了可调节的高度限位结构，通过顶部的调节螺母可以调整压头的初始高度，适配不同厚度的待压制工件，避免空行程过长降低操作效率，同时压头与底座的同轴度经过结构约束，施压过程中压头不会出现偏摆，保证压制受力均匀，不会出现工件压偏、压斜的问题。底座部分采用夹装式设计，可以直接固定在工作台边缘，不需要额外打膨胀螺栓或者制作专用安装基座，安装和拆卸都非常便捷，适合经常需要调整工位的小型作业场景。

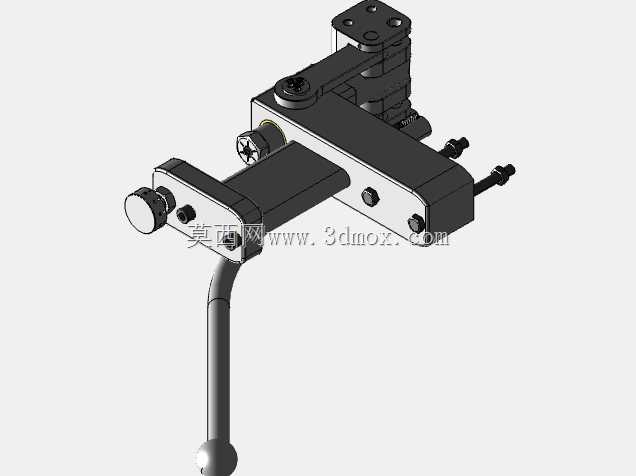

在设计思路上，这款压模机优先考虑了手动操作的人机工程学与结构可靠性的平衡，整体机架采用一体式块状结构设计，没有多余的悬臂结构，所有受力部件都采用刚性连接，施压过程中机架的变形量控制在极小范围内，保证压制精度。手柄与机架的连接位置采用销轴铰接结构，铰接点设置了耐磨衬套，长期反复操作也不会出现铰接间隙过大、手柄晃动的问题。压头的导向部分采用圆柱面配合结构，导向长度足够，施压过程中压头始终保持垂直向下的运动轨迹，不会出现卡滞或者侧倾。设备的所有外露部件都做了圆角处理，操作过程中不会划伤操作人员，手柄端部的红色握球不仅起到防滑作用，也能在视觉上提示操作端位置，避免误碰。

从安装边界与外形尺寸来看，这款压模机属于小型台式设备，整体占用台面的投影面积很小，夹装底座的开口尺寸适配常规厚度的工作台面板，不需要对现有工作台做任何改造就可以完成固定。设备的垂直高度控制在手动操作舒适区间，操作人员站立或者坐姿操作时，手臂自然弯曲就可以握住手柄完成施压动作，不需要抬臂或者弯腰，长时间操作也不容易产生疲劳。压头的工作行程覆盖了常见小型工件的压制厚度需求，底座的工作台面设置了定位基准面，待压制工件可以直接靠在基准面上定位，不需要额外制作定位夹具就可以保证压制位置的准确性。在实际使用过程中，这类手动压模机还可以根据作业需求更换不同形状的压头，适配压印、冲孔、压装、成型等不同的作业需求，拓展性较强，整体结构没有复杂的传动部件，日常维护只需要定期在铰接点和导向面添加少量润滑脂就可以长期稳定使用，故障率极低，非常适合小批量、多频次的轻载压合作业场景使用。
