自制钢管结构小型越野卡丁车车架总成

该卡丁车原型采用外露式空间钢管桁架结构作为整车承载基体，摒弃了传统乘用车的冲压焊接式封闭承载车身，所有动力总成、行走机构、座椅、操控部件均直接安装固定在钢管架体上，这种结构在小型休闲越野车辆、场地竞技卡丁车、自制改装特种作业小车领域应用十分广泛，尤其适合小批量试制、个人改装以及非道路场景下的短途休闲通行需求，相比一体式冲压车身，钢管桁架结构的设计迭代成本更低，局部结构修改无需重新开模，仅需调整管材切割长度与焊接点位即可完成方案调整，非常适合原型验证阶段的快速迭代。

从实际用途来看，这类小型卡丁车主要面向非公共道路的封闭场地使用，包括户外越野休闲体验、场地竞技娱乐、个人DIY改装实践、青少年车辆工程教学演示等场景，由于整车整备质量低，离地间隙预留充足，搭配大颗粒越野轮胎后可以应对砂石路面、泥泞土路、草地等多种非铺装路面工况，相比普通场地卡丁车拥有更强的路面通过能力，同时外露的结构也方便使用者观察车辆传动、转向、悬挂系统的工作状态，适合作为车辆结构教学的实物演示载体。

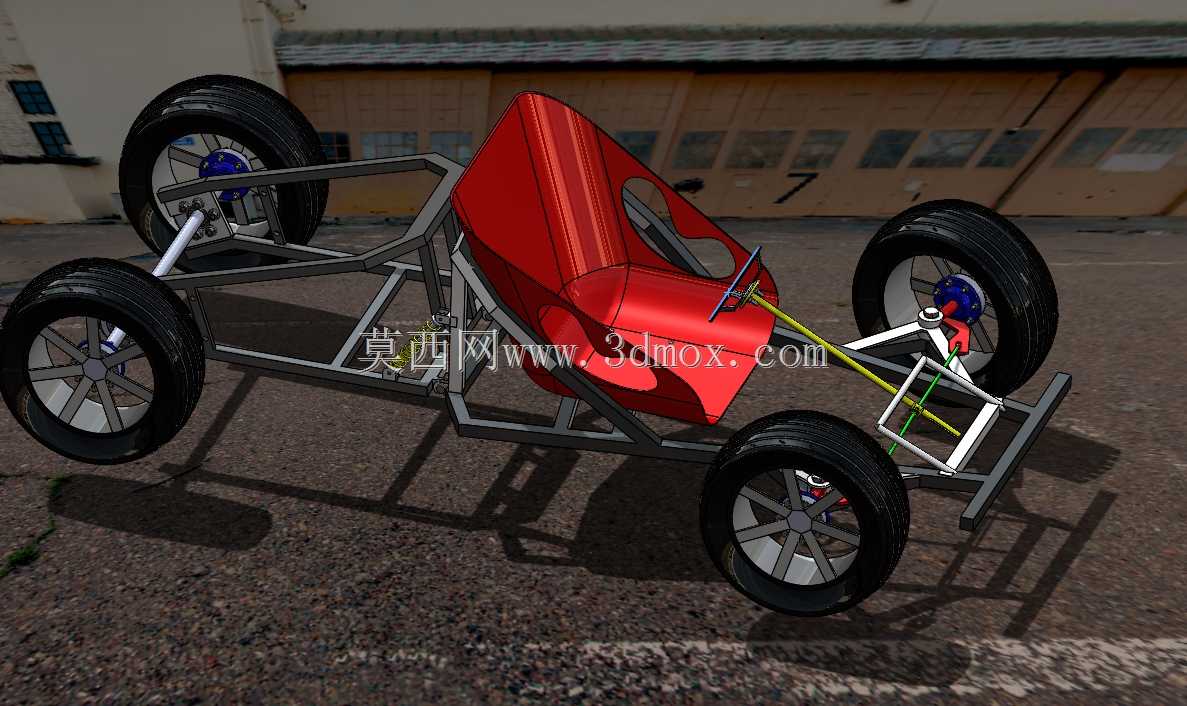

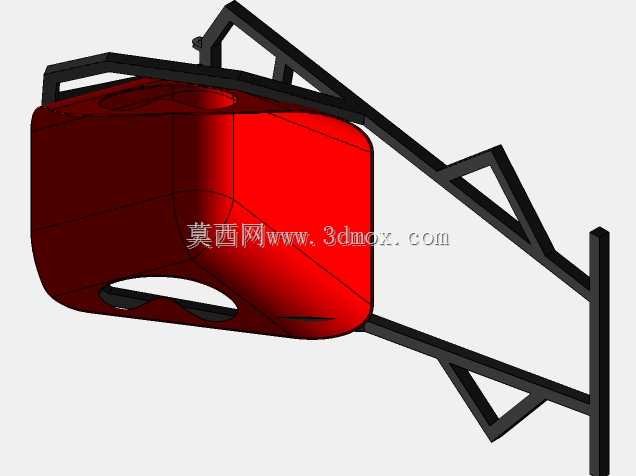

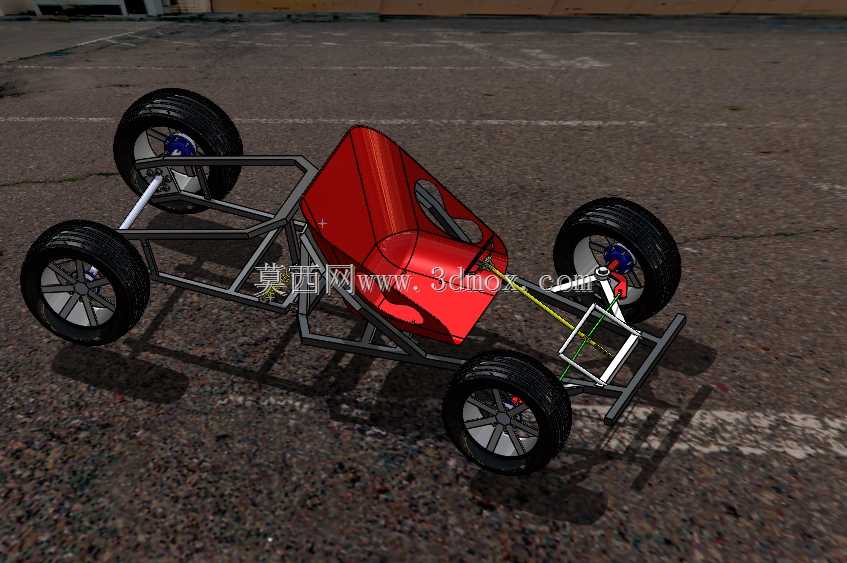

功能特性层面，该模型完整还原了整车的核心结构布局：四轮独立的行走安装位预留了轮毂、刹车盘、转向节的装配接口，前部桁架结构预留了转向机构、前防撞构件的安装空间，中部红色座椅安装位按照人机工程学角度倾斜布置，匹配驾驶者乘坐时的背部倚靠角度，后部桁架预留了动力单元、传动系统的安装固定点位，前后悬挂的连接支座直接与主桁架焊接为一体，保证了承载强度。转向拉杆的布置路径避开了车架管材的运动干涉区间，转向时左右轮的转角差通过拉杆长度的匹配实现阿克曼转角几何的近似满足，减少低速转向时的轮胎侧滑磨损。

设计思路上，整车采用等直径圆管作为主承载构件，管材的弯折角度全部通过冷弯工艺即可实现，无需复杂的冲压成型工序，主纵梁沿整车长度方向连续布置，横向连接管按照受力分布设置在动力安装点、悬挂连接点、座椅固定点等载荷集中位置，形成三角形稳定桁架结构，在保证整体抗扭、抗弯强度的同时尽可能减少管材用量，控制整车重量。车架的宽度尺寸控制在1.2米至1.4米区间，既保证了乘坐时的横向空间，又避免整车过宽影响狭窄非铺装路面的通过性；轴距设置在1.6米至1.8米之间，兼顾了低速转向灵活性与高速行驶的纵向稳定性；车架底部的离地间隙预留不小于180mm，保证越野工况下底部构件不会被路面凸起剐蹭。

安装边界方面，所有外接部件的安装点位都在桁架上预留了对应的安装平面或连接支座，座椅通过螺栓固定在中部横向管材的安装支架上，可根据驾驶者身高调整前后固定位置；车轮轮毂的安装法兰面与轮距参数匹配通用小型卡丁车轮胎规格，更换不同花纹的轮胎即可适配不同路面场景；前部预留的安装空间可适配小型汽油机或电动机作为动力单元，传动系统可根据动力类型选择链条传动或轴传动方案，无需对主车架结构进行大规模修改。车架的焊接节点全部采用满焊工艺处理，在悬挂、动力安装等大载荷节点位置额外增加了加强筋片，避免长期交变载荷下出现焊缝开裂的问题，外露的钢管结构也方便后期进行防腐喷涂、加装外观覆盖件等个性化改装操作。
