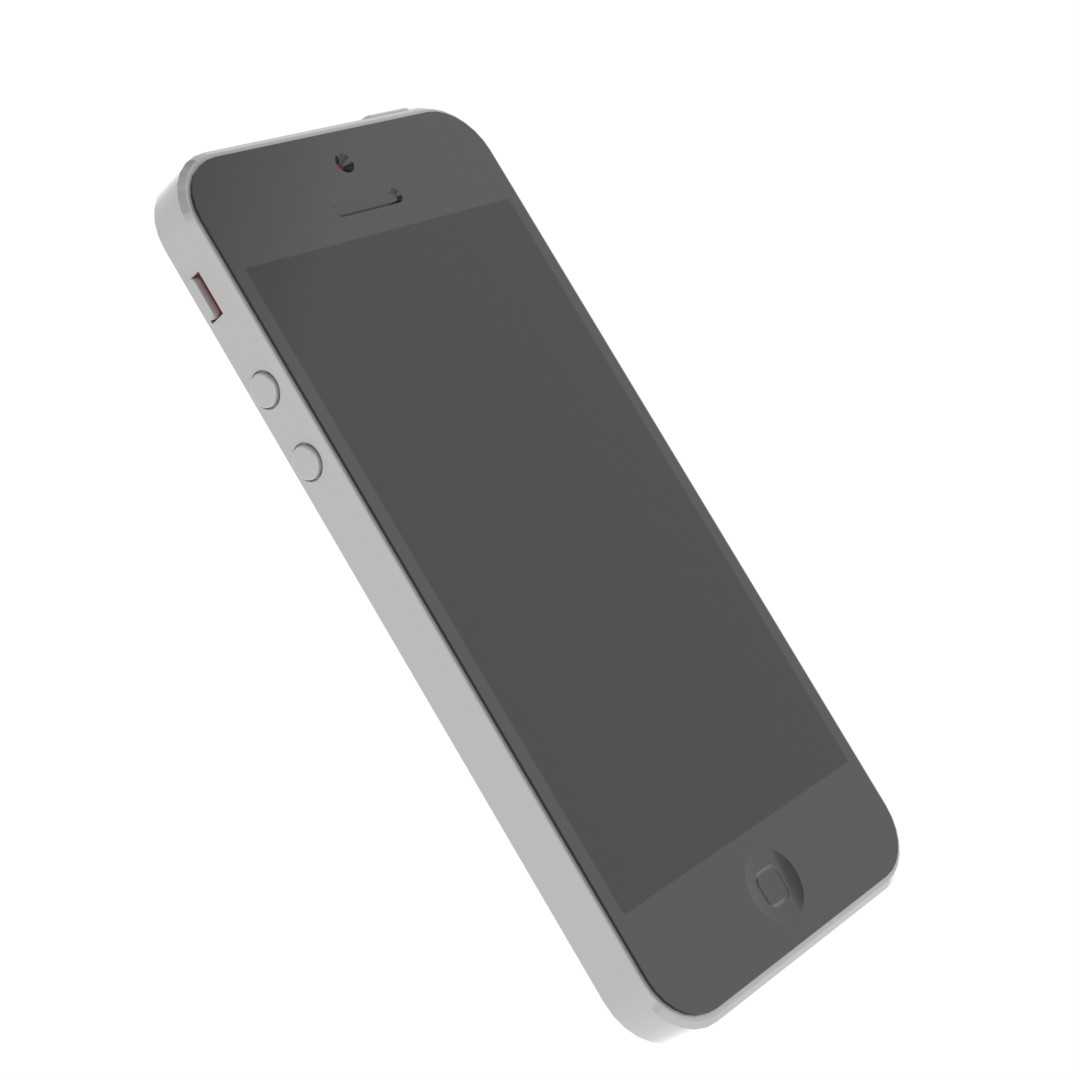

苹果iPhone5智能手机外观结构三维数模

　　这款手机三维数模完整还原了直板触控智能手机的整机结构特征，建模过程中优先参考消费电子行业的量产装配逻辑，将整机拆分为前面板模组、中框支撑结构、后盖壳体、侧边按键、底部接口、顶部降噪开孔几个独立可拆分的子装配体，每个子部件的配合间隙都参照量产机型的实际公差带做了预留，可直接用于消费电子结构设计的参考练习、外观手板制作的前期验证、数码产品展示场景的素材搭建。从实际应用场景来看，这类消费电子终端的三维数模，常被用于数码配件的适配设计——比如手机保护壳的分型面构建、钢化膜的屏幕贴合边界确认、车载支架的夹持尺寸匹配、无线充电模组的线圈对位校准，都需要精准的整机外形数据作为设计基准，避免配件开模后出现干涉、贴合不严、夹持松动等实际问题。

　　数模构建过程中，首先确定整机的长宽高边界，机身正面的屏幕显示区域做了下沉式的结构处理，屏幕边缘的2.5D弧面过渡与前面板的黑色边框做了连续曲面衔接，没有出现曲面断层或者曲率突变的问题；顶部的听筒开槽、前置摄像头开孔、光线传感器开孔的位置都按照实际机型的布局做了精准定位，开孔的深度、边缘倒角都做了细节还原，不会出现简化建模导致的孔洞失真问题。机身中框采用金属材质的结构特征，侧边的音量加减按键、静音拨片的位置都做了独立的实体建模，按键与中框开孔之间预留了0.15mm的活动间隙，符合实际按键的装配活动量要求；中框的侧边弧度做了符合人体工学的收腰处理，握持时的接触面弧度与手掌贴合度的曲面曲率经过反复调整，还原了原机的握持手感特征。机身底部的3.5mm耳机开孔、麦克风开孔、Lightning数据接口、扬声器出声孔都做了等比例还原，每个出声孔的直径、孔间距都参照实际量产机型的参数设置，没有做省略简化；顶部的电源按键、降噪麦克风开孔也对应实际布局做了结构呈现，后盖的苹果标识区域做了微凹的嵌装结构，摄像头模组的凸起高度、镜片边缘的金属保护圈都做了分层结构处理，还原了摄像头区域的阶梯式凸起特征。

　　在建模思路上，没有采用整体拉伸的简化方式，而是优先保证外观曲面的G2连续，所有外露的边缘都做了0.2mm的圆角处理，避免锐边结构，符合消费电子产品的外观安全设计规范；内部虽然没有做完整的主板、电池等元器件建模，但预留了整机的内部腔体空间边界，可根据需要拓展内部结构的设计工作，比如内置电池的尺寸适配、主板元器件的堆叠布局参考，都可以基于现有的壳体边界做进一步的细化设计。

　　对于结构设计从业者来说，这类消费电子数模的参考价值在于，可以直观学习直板手机的结构堆叠逻辑、外观曲面的构建方法、零部件之间的配合间隙设置规则，尤其是金属中框与前后玻璃面板的衔接结构，是消费电子结构设计中非常典型的窄边框配合方案，能够帮助设计人员理解小尺寸便携设备的空间利用率优化思路，如何在有限的机身尺寸内，兼顾外观质感、结构强度、功能开孔的合理性。另外在做产品展示类的三维场景搭建时，这款手机数模可以作为场景中的常用道具，比如桌面办公场景、数码产品展示场景、手持设备交互场景的搭建，都可以直接调用该数模做材质渲染，不需要再重新构建基础外形，能够大幅提升场景搭建的效率；数模的曲面质量足够支撑高分辨率的渲染输出，无论是做产品效果图还是动画演示，都不会出现曲面破面、棱角失真的问题。
