直列四缸内燃动力总成结构展示模型

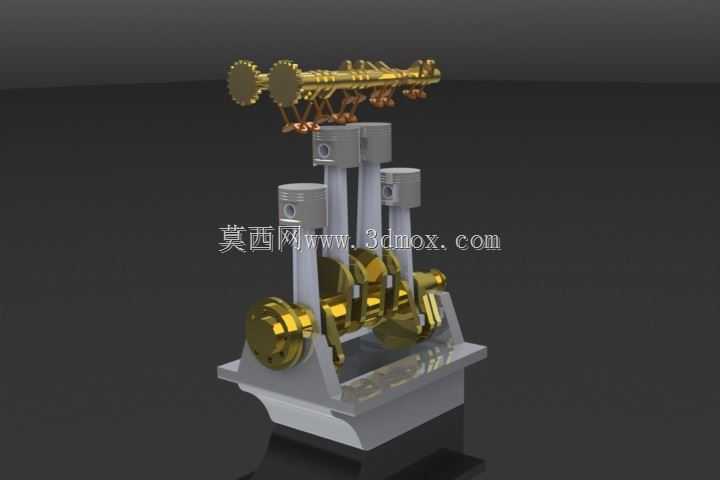

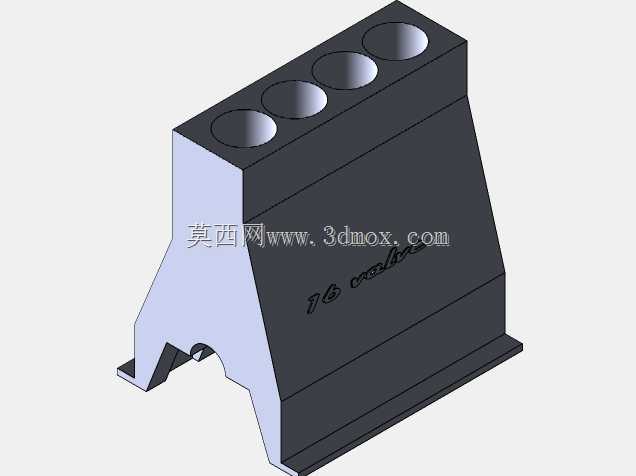

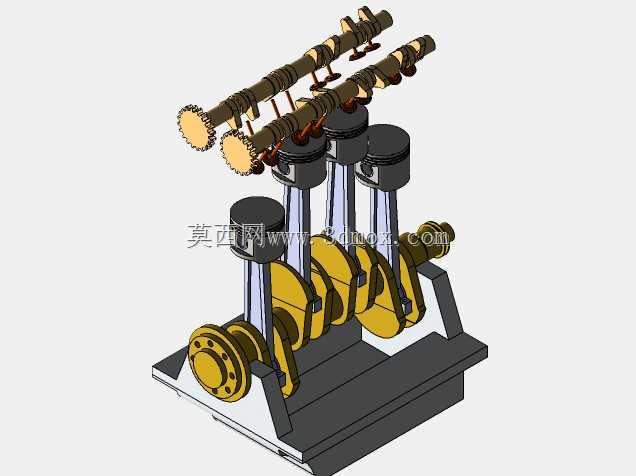

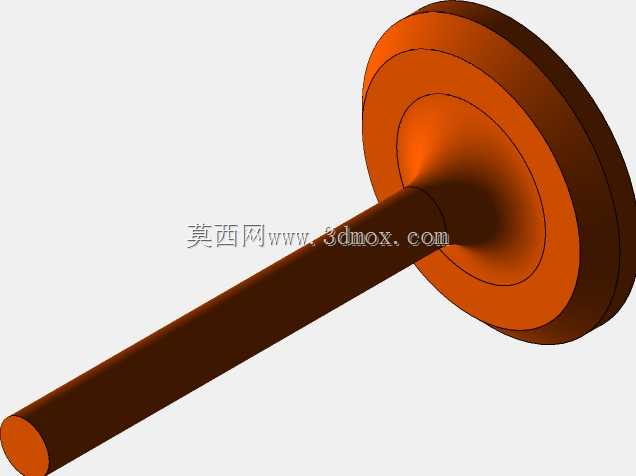

这套直列四缸动力结构，核心面向乘用车、轻型商用车的前置动力舱配套场景，也可作为小型工程机械、非道路移动机械的动力源选型参考，建模过程完全还原量产机型的运动逻辑与装配关系，没有做简化失真的艺术处理。从结构设计逻辑来看，建模时优先保证曲柄连杆机构的运动干涉校验，四个活塞的曲柄销错开90度相位，对应四缸机1-3-4-2的常规点火顺序，曲轴的平衡块配重角度、活塞销的偏心距都按照量产机型的常规设计值做了还原，避免运动仿真过程中出现卡滞或者受力方向错误的问题。配气机构部分采用顶置凸轮轴结构，进排气凸轮的型线对应不同缸的点火时序做了相位匹配，凸轮轴与曲轴之间的传动比严格保持1:2，符合四冲程发动机的配气正时要求，挺柱、推杆、气门弹簧的装配位置都预留了合理的运动间隙，和实际装配时的公差带要求保持一致。从安装边界来看，建模时预留了缸体与油底壳、缸盖与气门室罩的连接法兰面，所有连接螺栓的孔位都按照通用直列四缸机的安装孔距做了排布，动力输出端的法兰接口匹配常规手动、自动变速器的输入轴连接尺寸，前端轮系的安装位置预留了发电机、水泵、空调压缩机的安装空间，可直接用于整车动力舱的布局校核工作。实际应用中，这套结构可用于新车型动力舱的总布置干涉检查，也可作为职业院校、企业内部培训的结构演示教具，帮助设计人员快速理解四缸机的动力传递路径：活塞往复运动通过连杆转化为曲轴的旋转扭矩，凸轮轴通过正时传动同步驱动气门开闭，完成进排气、压缩、做功、排气的完整循环。建模时所有运动副都做了约束处理，可直接导入仿真模块做运动学分析，验证不同转速下活塞的运动行程、气门的升程曲线是否符合设计要求，缸体的加强筋位置、曲轴的支撑轴颈跨度都参考了量产1.5-2.0L排量直列四缸机的常规尺寸，没有做脱离工程实际的夸张设计，外部附件的安装位置都预留了足够的拆装空间，符合整车售后维修的操作空间要求。
