多旋翼无人机外转子无刷动力电机

这款外转子结构的动力部件，主要面向小型多旋翼飞行器的动力系统配套，是消费级航拍无人机、入门级穿越机、小型行业巡检无人机动力段的核心组成单元，区别于传统内转子电机的结构布局，其转子外壳直接集成螺旋桨安装接口，省去了额外的传动减速结构，能直接将电磁扭矩传递给螺旋桨，大幅降低动力传输过程中的能量损耗，适配低空低速飞行场景下的持续推力输出需求。

从结构设计逻辑来看，该电机采用盘式扁平布局，整体轴向尺寸紧凑，径向尺寸相对更大，这种设计刚好匹配多旋翼飞行器机臂末端的安装空间特性——机臂末端通常预留的径向安装空间充足，但轴向需要避让螺旋桨的桨面间隙，扁平结构能有效降低整机重心高度，提升飞行过程中的姿态稳定性。定子部分采用多槽集中绕组设计，绕组线圈嵌放在定子铁芯的槽位内，通过绝缘骨架与铁芯、转子壳体做电气隔离，端盖部分做了镂空开窗设计，一方面能在电机高速运转时形成空气对流，带走绕组通电产生的热量，避免长时间大油门工况下绕组过热退磁，另一方面开窗结构也能直观观察绕组的排布状态，方便生产过程中的质检与后期维护时的故障排查。

转子壳体采用一体化拉伸成型工艺，壳体外侧加工有多道环形散热槽，既可以增加壳体与空气的接触面积提升散热效率，也能在不额外增加壳体厚度的前提下提升结构刚性，避免高速旋转时壳体受离心力作用发生形变。顶部的输出轴采用带外螺纹的圆柱结构，搭配侧面的紧定螺钉孔，安装螺旋桨时可以通过螺纹预紧配合紧定螺钉锁止，杜绝大油门加减时螺旋桨松脱的风险，轴肩位置做了台阶定位设计，能保证螺旋桨安装后与电机端面的同轴度，减少高速旋转时的动不平衡量，降低飞行过程中的振动传导。

安装边界方面，电机底部预留有四个呈十字分布的安装孔位，孔位间距适配市面上主流的中小型多旋翼机臂的安装座尺寸，安装时只需将电机端面贴合机臂安装座，通过四颗螺丝即可完成固定，不需要额外设计定制转接件。整体径向轮廓不会超出常规多旋翼机臂的安装座范围，不会额外增加飞行过程中的风阻，轴向突出高度控制在合理区间，搭配常用的10-13寸螺旋桨时，桨叶根部不会与机臂结构发生运动干涉。

从实际使用特性来看，该电机的扭矩输出特性偏向低速大扭矩，搭配适配的电调可以实现线性的转速响应，在飞行器做姿态调整、升降、悬停等动作时，能快速跟随飞控的转速指令调整推力输出，保证姿态控制的精准度。绕组的漆包线选用耐高温型号，能适应夏季户外高温环境下的持续飞行工况，轴承部分采用低摩擦的深沟球轴承，既能承受径向的拉力载荷，也能承受一定的轴向载荷，保证长时间运转的旋转精度，减少轴承磨损带来的振动异响问题。

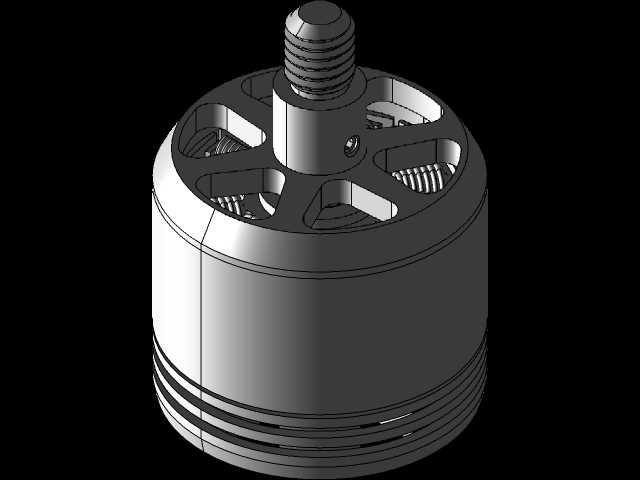

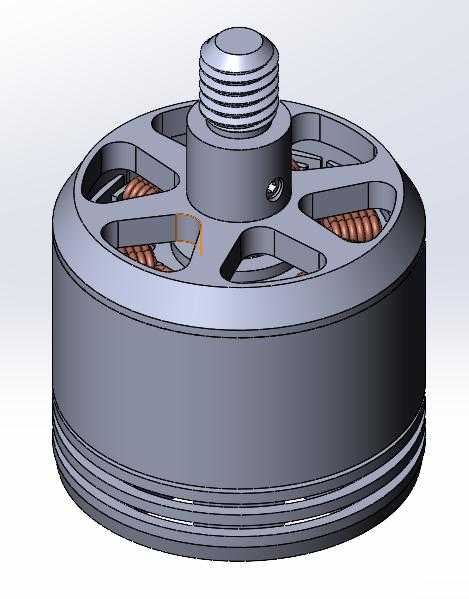

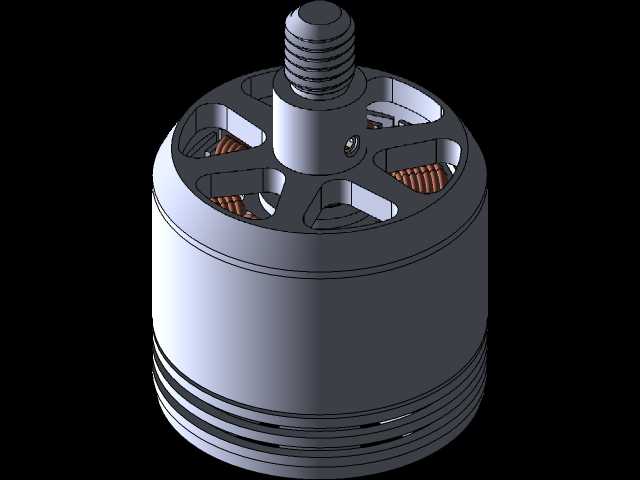

在三维建模过程中，该模型完整还原了电机的绕组排布、壳体散热槽、安装孔位、输出轴螺纹、紧定螺钉孔等细节结构，既可以用于无人机整机的虚拟装配校验，检查电机与机臂、螺旋桨、电调等周边部件的装配间隙，也可以用于教学场景下的外转子电机结构演示，帮助初学者理解盘式无刷电机的结构组成与动力传递逻辑，还能作为小型飞行器动力选型阶段的参考模型，搭配动力系统仿真软件完成推力、续航、电流负载等参数的匹配计算，减少实物选型测试的迭代次数。
