2GT规格40齿孔径5mm同步传动滑轮

　　在小型精密传动场景中，这类同步带轮的应用覆盖范围极广，从桌面级3D打印机的轴系传动，到小型自动化检测设备的进给机构，再到精密电子组装工位的短距离动力传递，都能见到同规格零件的身影。区别于普通平带轮的摩擦传动逻辑，2GT齿形的同步带轮采用齿啮合传动形式，传动过程中不存在滑差，能够保证严格的传动比，这对于需要精准控制位移量的精密设备而言是核心选型要点。

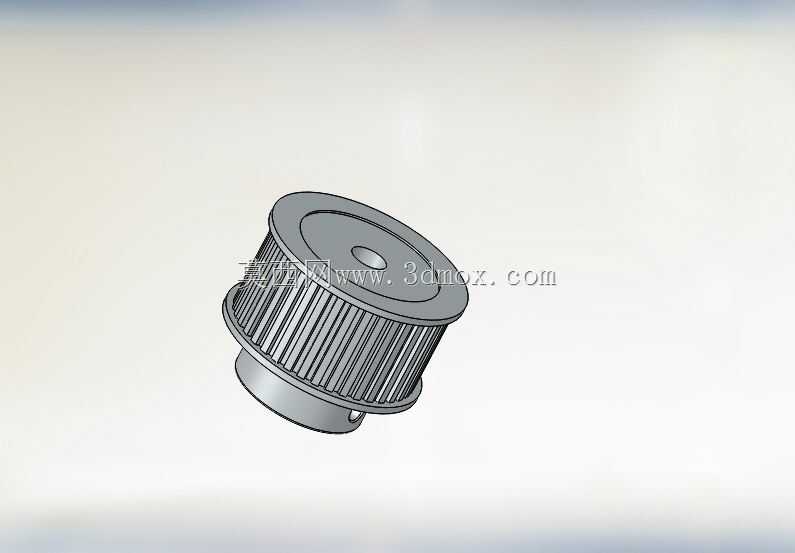

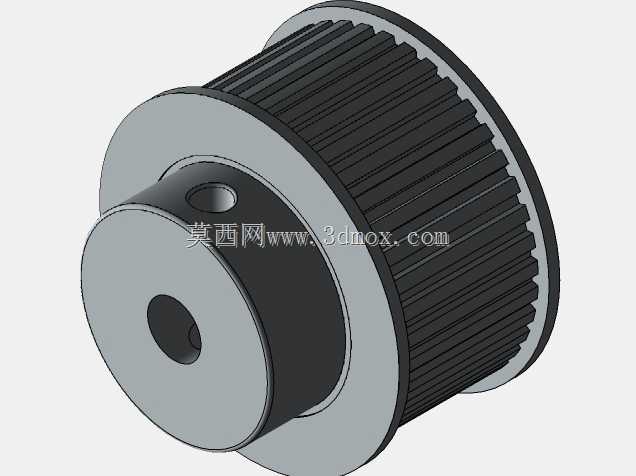

　　这款带轮的设计围绕紧凑安装空间做了针对性优化，整体采用台阶式轴孔安装结构，下端的定位凸台可以直接卡入安装板的对应定位孔内，省去了额外的轴套定位环节，安装时只需要从侧面拧入紧定螺钉，就能将带轮与传动轴牢牢锁死，避免高速运转过程中出现轴向窜动。带轮的齿部参数严格匹配2GT同步带的齿形规范，齿槽的圆弧过渡做了圆角处理，既可以减少同步带齿面的磨损，也能降低啮合过程中的冲击噪音，在每分钟数千转的运转工况下，依然能保持平稳的传动状态。

　　从安装边界来看，5mm的孔径适配市面上绝大多数小型精密设备常用的5mm直径光轴，包括常见的42步进电机输出轴、小型直流减速电机轴、直线模组的传动端轴径都能直接匹配，不需要额外做轴径转接。带轮的整体外径与40齿的2GT规格完全对应，齿顶圆、齿根圆的尺寸公差控制在精密传动要求的范围内，安装后齿面与同步带的啮合间隙处于合理区间，既不会因为间隙过大出现传动回差，也不会因为间隙过小导致带齿过度挤压磨损。带轮的挡边结构采用一体化设计，两侧的挡边高度略高于带齿顶面，能够防止同步带在高速运转过程中出现跑偏脱带的问题，尤其是在中心距较小、传动包角不大的安装场景下，一体化挡边的防护作用尤为明显。

　　设计这类带轮的时候，首先要确认的是齿形的节距参数，2GT的节距为2mm，齿形的轮廓曲线采用圆弧齿设计，建模过程中需要严格按照齿形规范绘制单个齿槽的截面轮廓，再通过圆周阵列完成全部40个齿的特征构建，阵列过程中要保证每个齿的角度偏差控制在允许范围内，否则会出现啮合卡顿的问题。轴孔部分的设计需要考虑紧定螺钉的安装位置，通常在凸台侧面对称布置两个紧定螺钉孔，分别对应轴的平面位和圆柱面，锁紧后可以承受更大的传动扭矩，避免大负载下带轮与轴出现相对转动。带轮的轮毂部分做了轻量化的壁厚设计，在保证结构强度满足额定传动扭矩要求的前提下，尽可能减少带轮自身的转动惯量，这对于需要频繁启停、正反转切换的精密传动场景而言，能够有效降低电机的启动负载，提升传动响应速度。

　　在实际选型应用中，这类带轮通常搭配宽度6mm或者9mm的2GT同步带使用，根据传动比的要求可以搭配不同齿数的从动轮，实现不同的转速传递比例。比如在桌面级3D打印机的X/Y轴传动中，通常会用20齿的主动轮搭配40齿的从动轮，实现2:1的减速传动，既可以提升传动扭矩，也能通过减速比细分电机的步距角，提升运动平台的定位精度。在小型传送带的传动端，这类带轮也可以作为主动辊的驱动轮使用，依靠齿啮合的传动方式保证传送带运行速度均匀，不会出现摩擦传动常见的速度波动问题。

　　需要注意的是，安装这类带轮的时候要保证两轴的平行度偏差在允许范围内，如果两轴存在明显的角度偏差，会导致同步带单侧受力加剧，不仅会加快带体的磨损，还会出现带边蹭到挡边的异常噪音。紧定螺钉的锁紧力度也要控制在合理范围，力度过大会导致轴孔出现微变形，反而影响带轮的同轴度，力度过小则会在传动过程中出现松动。日常维护中只需要定期清理齿槽内积攒的粉尘碎屑，避免异物卡入齿槽导致啮合不畅，就能保证带轮长期稳定运行。
