皮带输送机用带座滚轮支撑组件

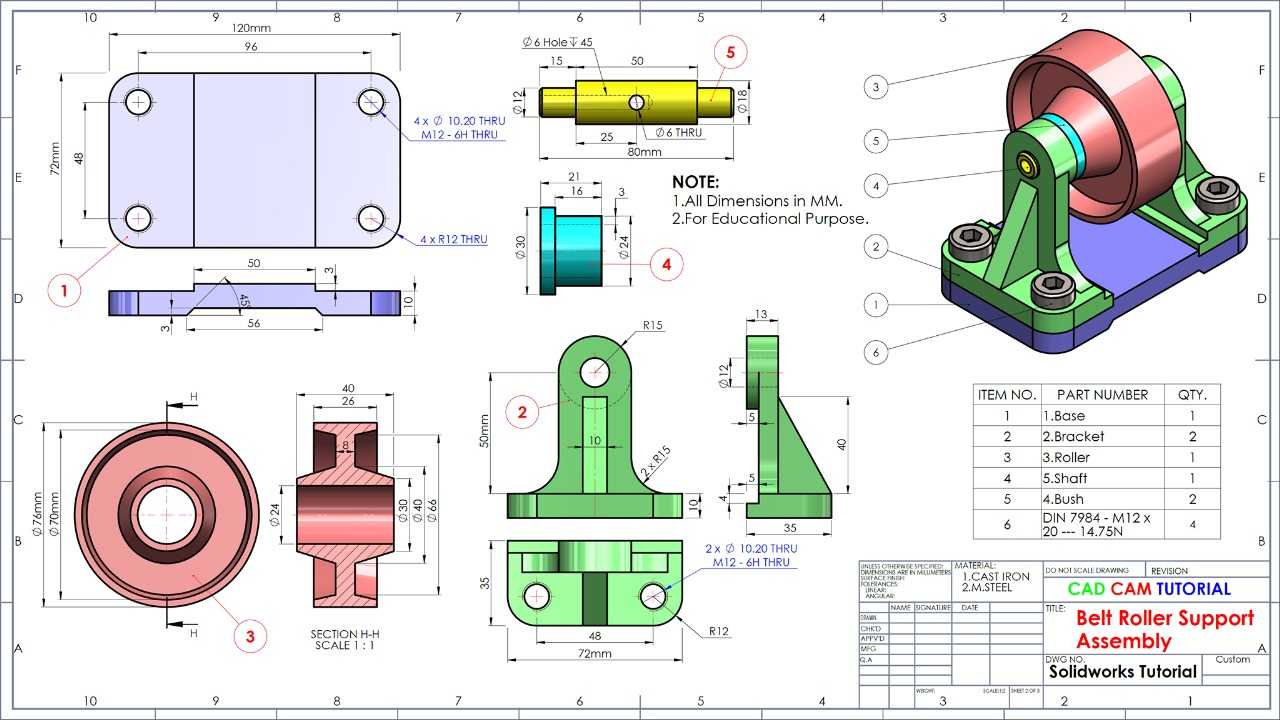

该滚轮支撑组件主要应用于轻型皮带输送线的侧边导向、中段承托场景，在日化包装线、电子元件组装线、小型食品输送设备中十分常见，用来限制皮带运行时的横向偏移，同时承担皮带上方输送物料带来的垂直载荷，避免皮带下垂打滑或跑偏磨损。整套组件由六个独立零件构成，分别是安装底座、双侧支撑立板、滚轮本体、穿装销轴、耐磨衬套以及紧固件，各零件间的配合公差经过合理匹配，既保证滚轮转动顺畅无卡滞，又能控制整体装配后的累积误差，满足现场安装的互换性要求。

从设计逻辑来看，底座采用矩形平板结构，四个角位设置沉头安装孔，可直接通过内六角螺栓固定在输送线的铝型材框架或焊接机架上，安装孔位预留了±2mm的调节余量，方便现场安装时微调组件位置，抵消机架焊接或型材拼接带来的位置偏差。支撑立板采用L型折弯加强结构，立板与底座的连接面设置定位凸台，装配时可快速定位，无需额外工装即可保证两侧立板的同轴度，立板上部的销轴孔与销轴采用间隙配合，销轴两端通过紧定螺钉锁死在立板上，避免滚轮转动时销轴跟转磨损立板孔位。滚轮本体采用中间内凹的轮面设计，轮面弧度与常用的30mm、50mm宽度轻型输送皮带侧边弧度匹配，既可以做侧边导向轮使用，也可以翻转安装作为皮带下托辊使用，轮体内孔压装铜基耐磨衬套，衬套与销轴间预留0.05-0.1mm的转动间隙，无需额外添加润滑脂即可满足长期低速转动的耐磨要求，适合无尘车间、食品生产车间等不方便频繁加注润滑油的使用场景。

尺寸边界方面，整套组件装配完成后总长度为96mm，总宽度为72mm，底座安装面到滚轮顶部的总高度为72mm，底座上四个安装孔的横向孔距为80mm，纵向孔距为50mm，适配市面上绝大多数4040、4080系列工业铝型材的安装槽位，也可直接焊接在碳钢机架的预设安装面上。滚轮本体的外径为60mm，轮面宽度为25mm，销轴直径为12mm，衬套壁厚2mm，单组组件的额定垂直承载能力可达50kg，完全满足轻型输送线的载荷要求。设计时特意将所有棱角做了R1-R3的圆角处理，避免安装调试时划伤操作人员，同时所有外露的金属表面都做了氧化或喷塑处理的工艺预留，可根据使用场景选择不同的表面处理方式，在潮湿环境下使用时可更换为不锈钢材质的销轴与紧固件，提升组件的耐腐蚀能力。

在实际选型应用中，该组件可根据输送线的长度间隔1-1.5m布置一组作为下托辊，或者在皮带两侧间隔0.8m布置一组作为导向轮，安装时需保证滚轮轮面与皮带表面平行，导向轮安装时需让轮面与皮带侧边保留1-2mm的间隙，避免皮带正常运行时持续摩擦轮面造成不必要的动力损耗。整套结构没有复杂的异形零件，所有零件都可通过常规的车、铣、钻、折弯工艺加工完成，加工成本低，后期维护时仅需更换磨损的衬套或滚轮即可，无需整体更换组件，能有效降低设备的后期维护成本。建模过程中所有配合面都设置了合理的拔模斜度与工艺倒角，既满足机加工的工艺要求，也适配注塑或压铸的批量生产工艺，可根据产量需求选择不同的加工方式，小批量试制时可采用板材切割+机加工的方式生产，大批量量产时可采用压铸成型后精加工配合面的方式，进一步压缩生产成本。
