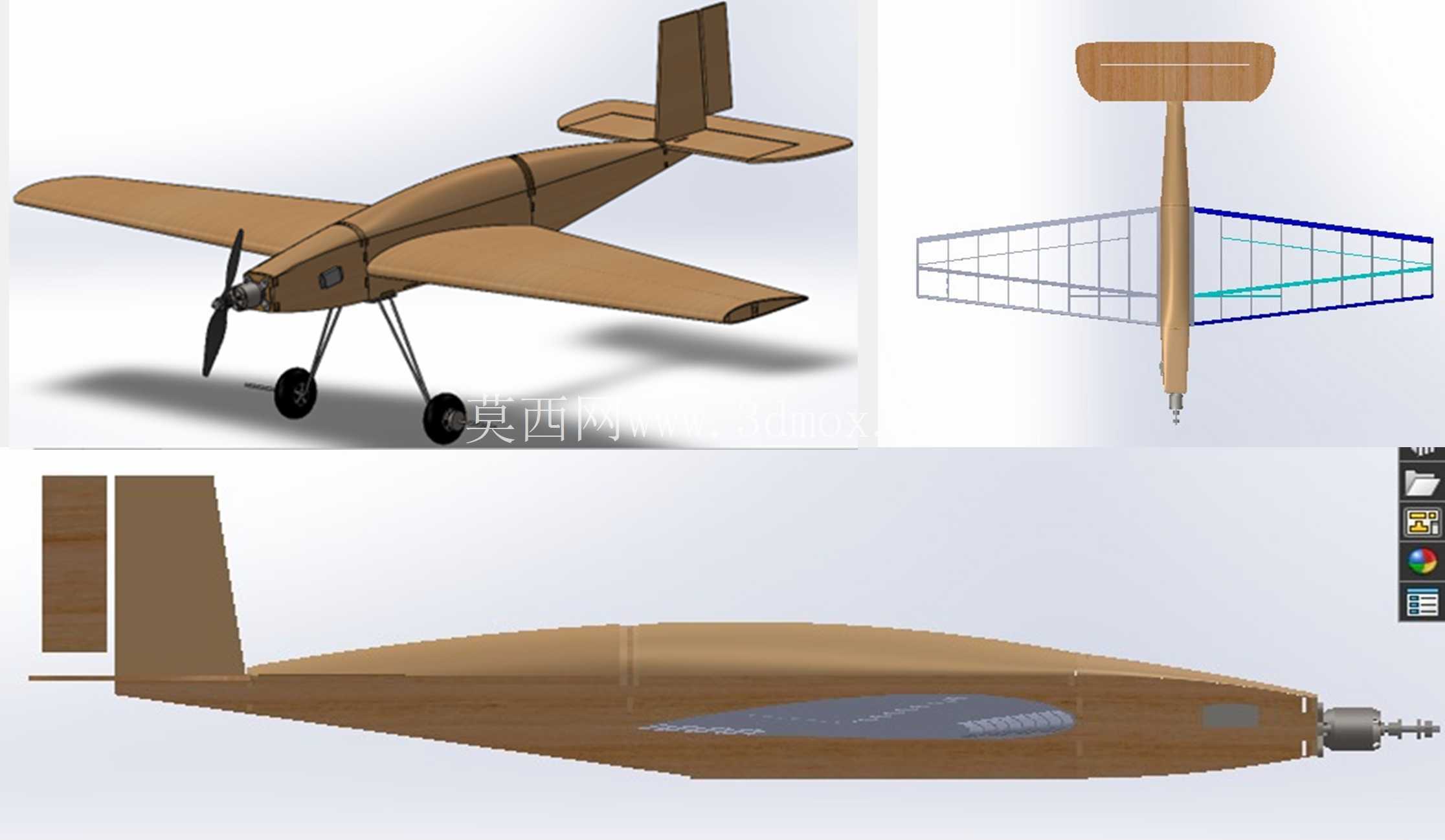

52英寸轻木遥控航模飞机结构设计

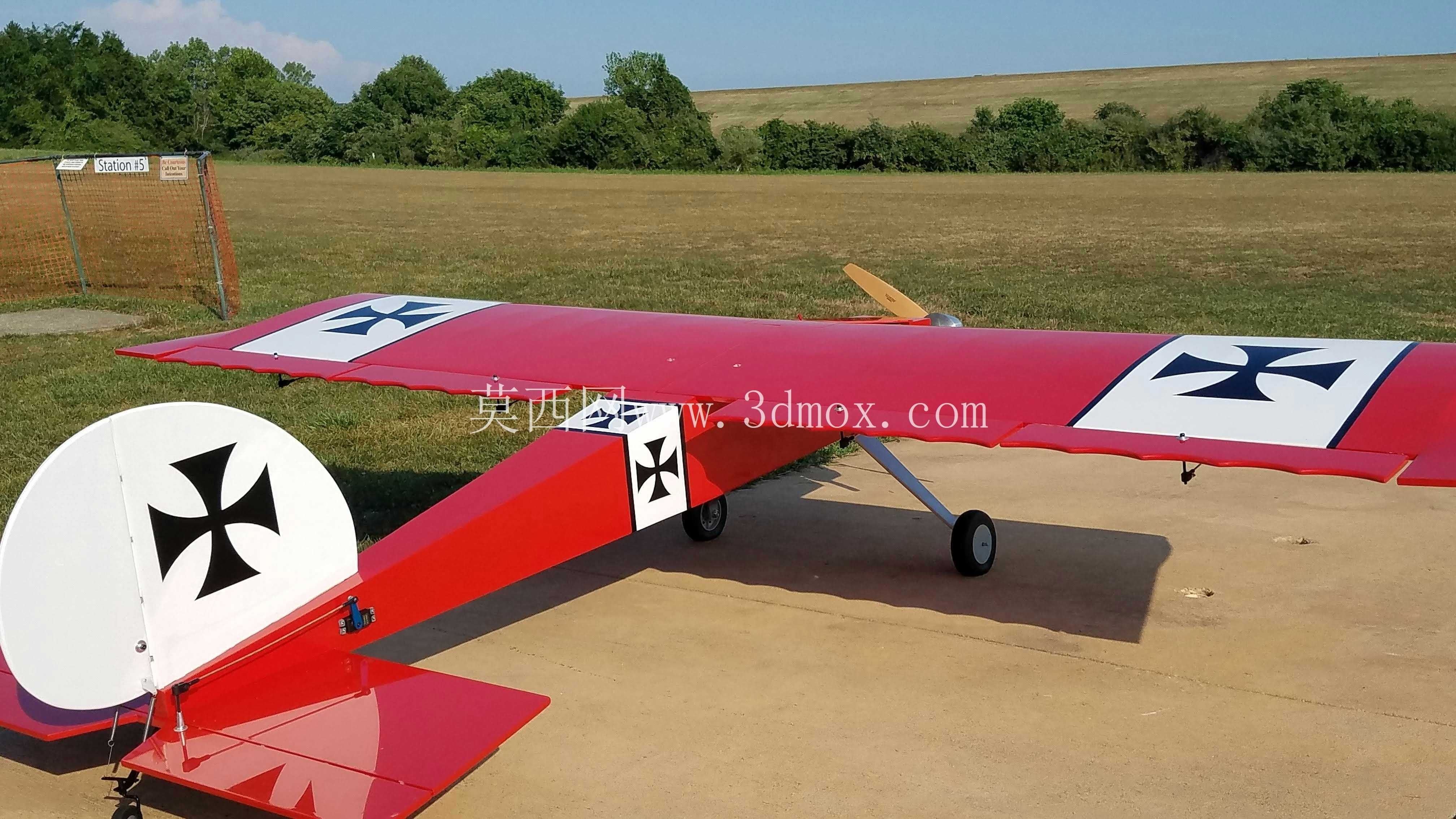

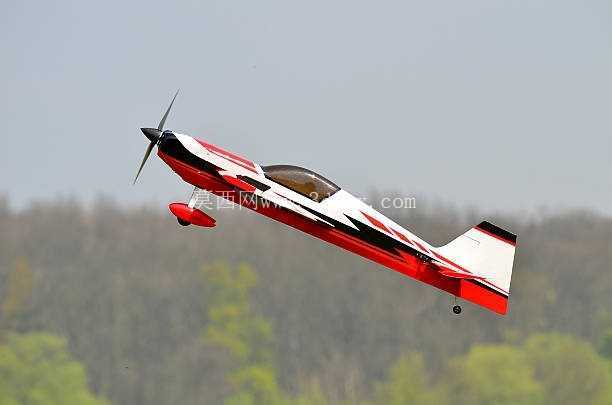

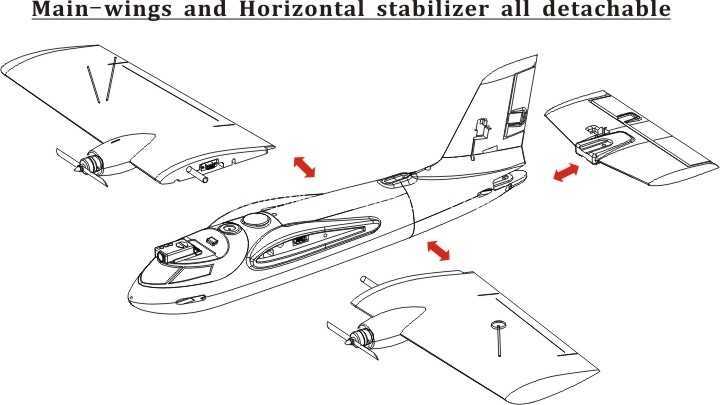

　　这款52英寸翼展的轻木固定翼航模，在航模爱好者的日常飞行练习、特技动作训练场景中有着很高的适配性，区别于泡沫材质的入门级练习机，轻木材质的机体在结构强度、飞行质感、抗形变能力上都有更优的表现，能够支持完成横滚、筋斗、倒飞等一系列常规特技动作，同时也能适配户外3-4级风环境下的稳定飞行需求。从设计思路上看，整个机体采用模块化的结构拆分逻辑，机翼、机身、尾翼、起落架等部件均设计为可快拆的连接结构，既方便日常运输携带，也能在部件出现碰撞损坏时单独更换，无需整体报废，大幅降低后期维护成本。

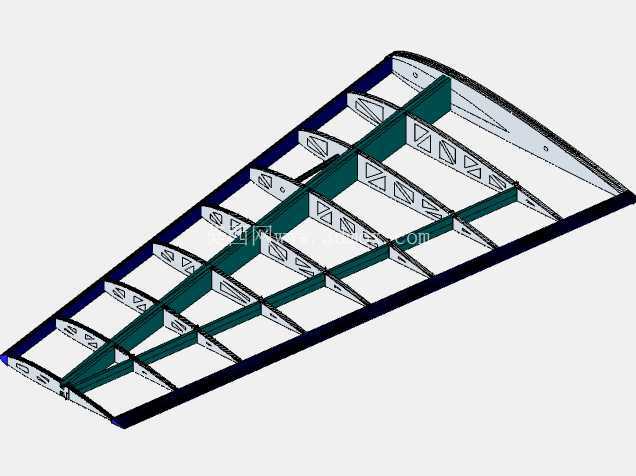

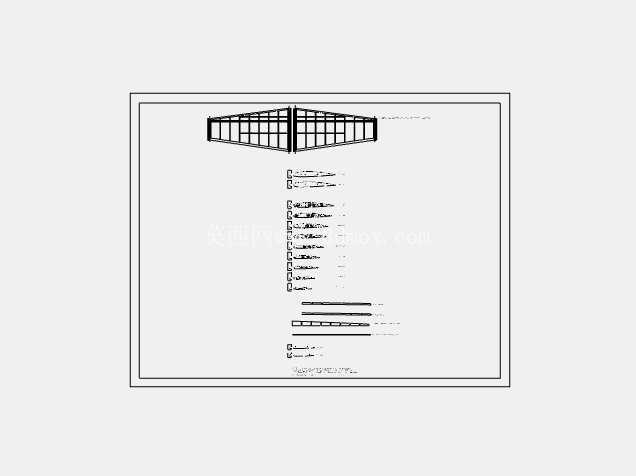

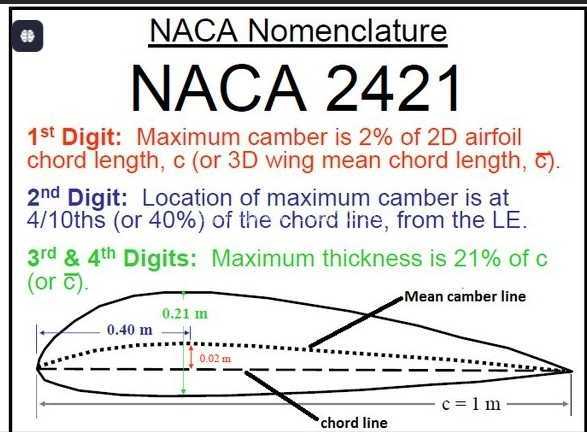

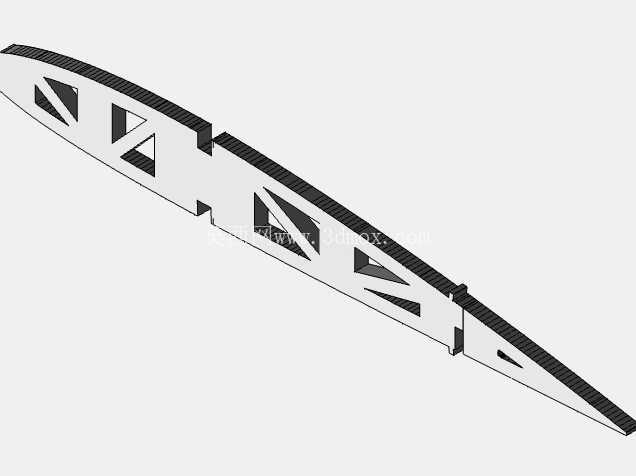

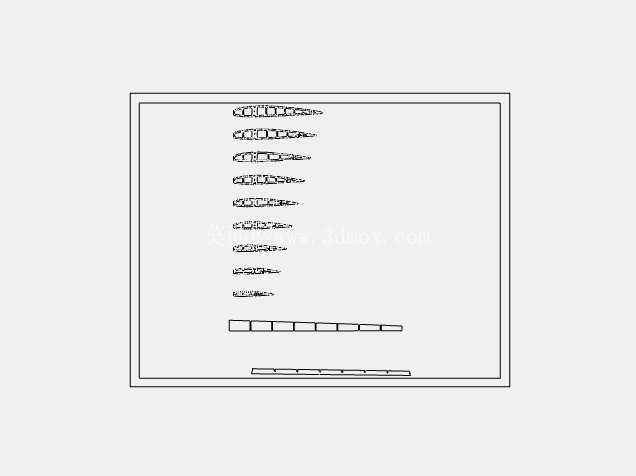

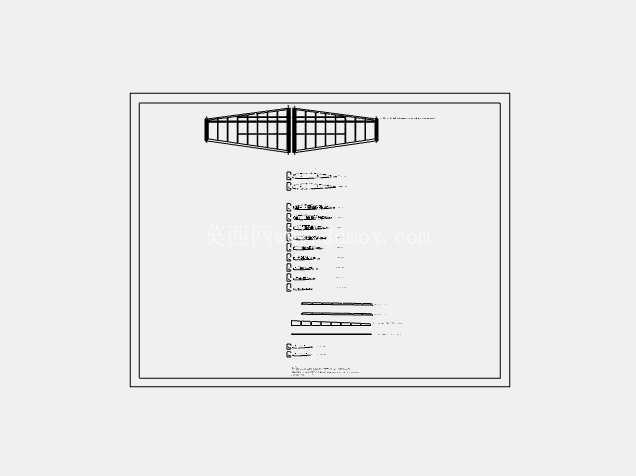

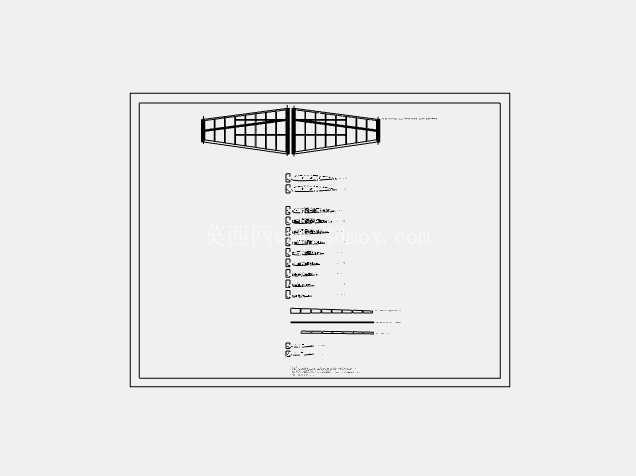

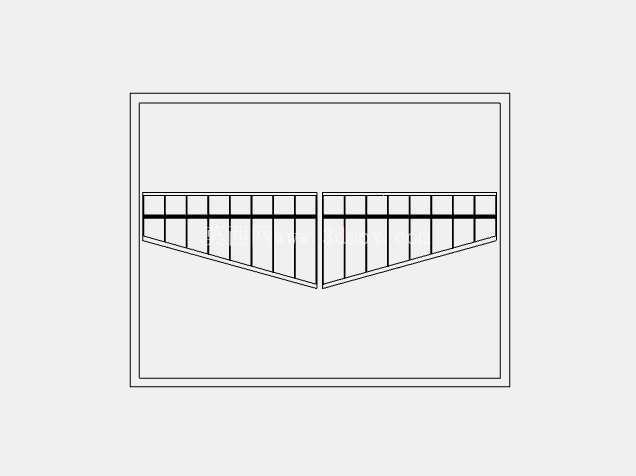

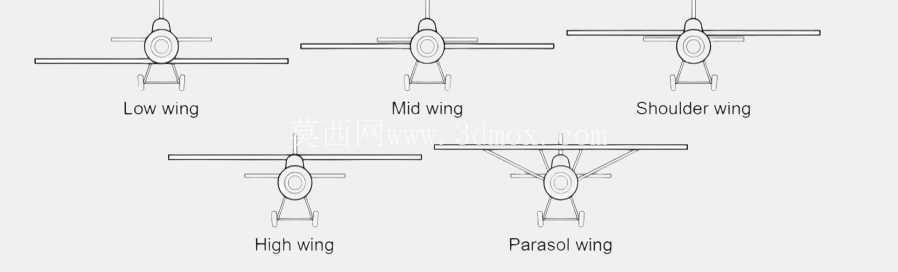

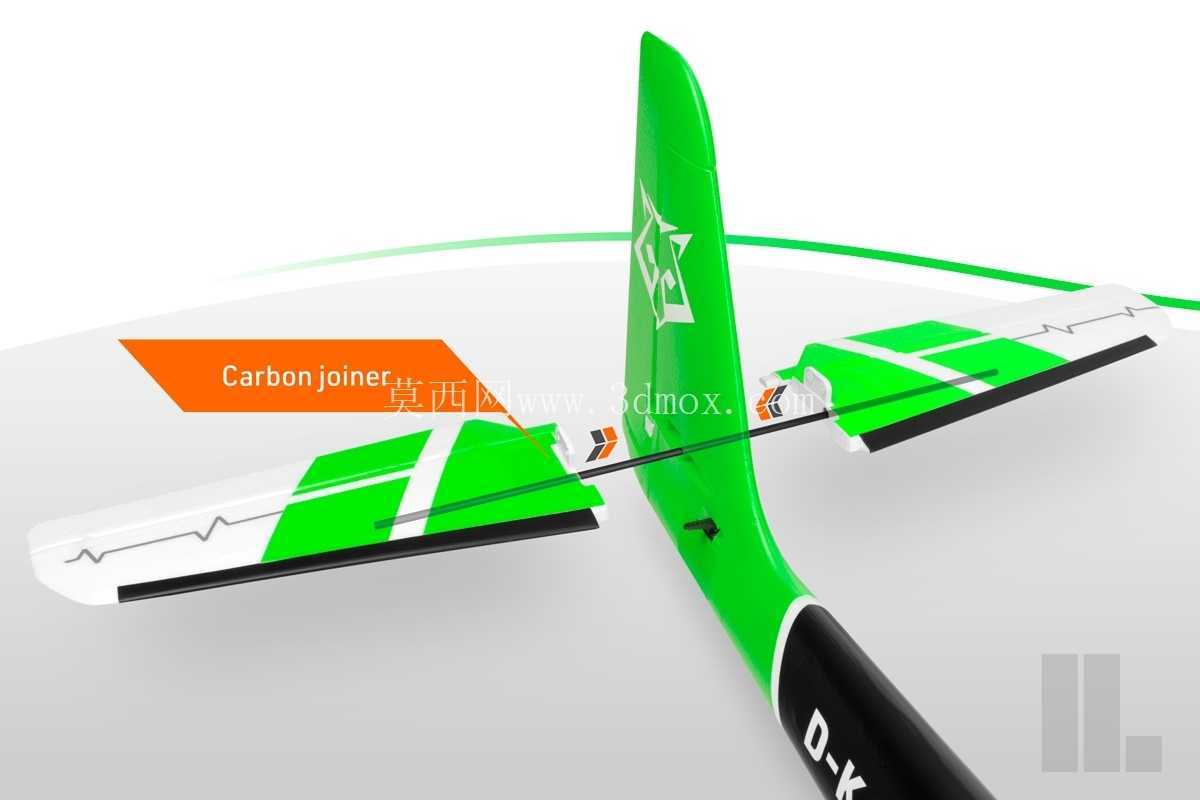

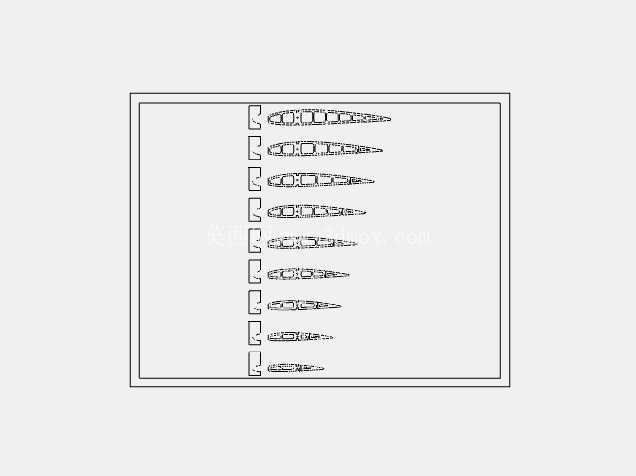

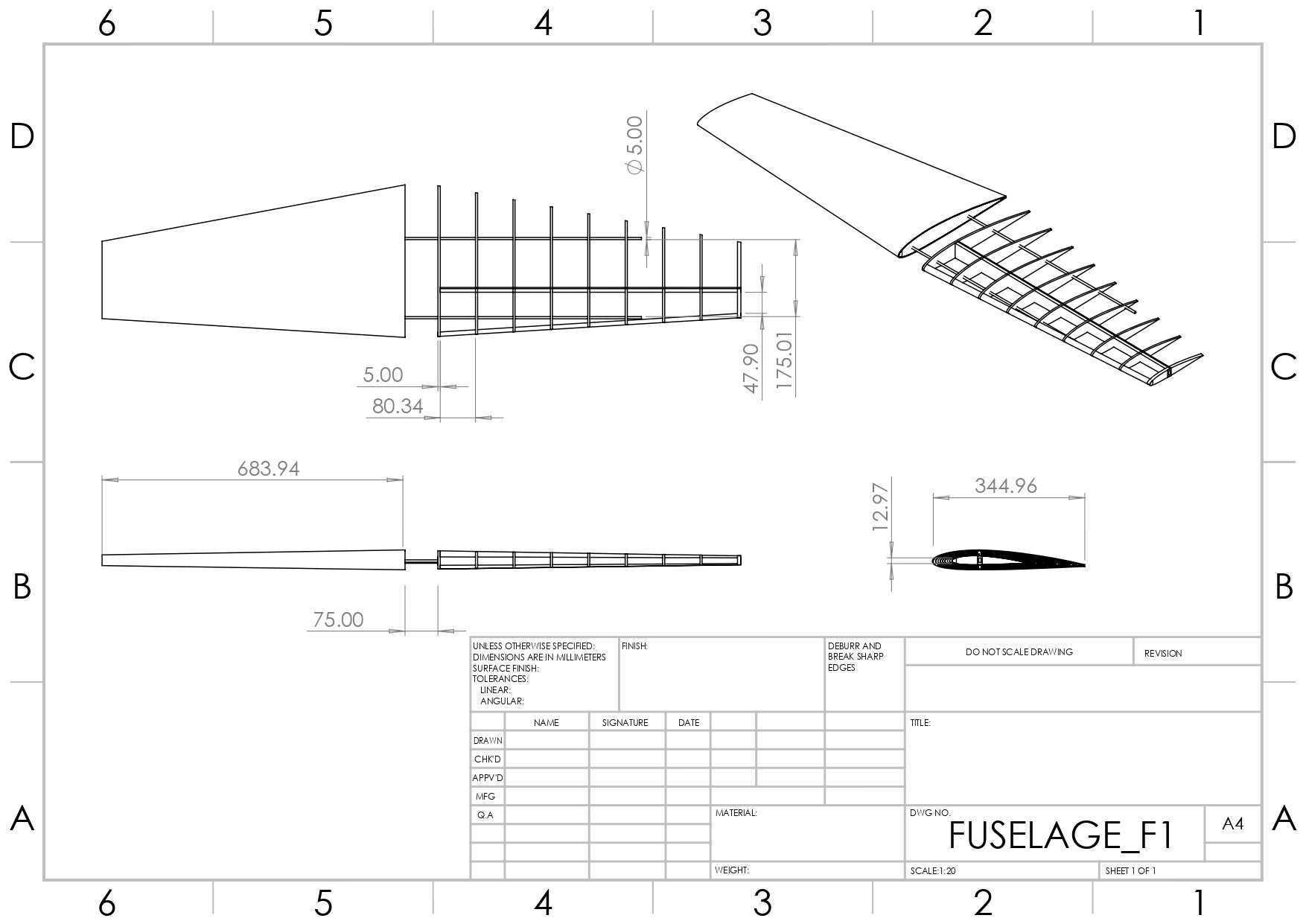

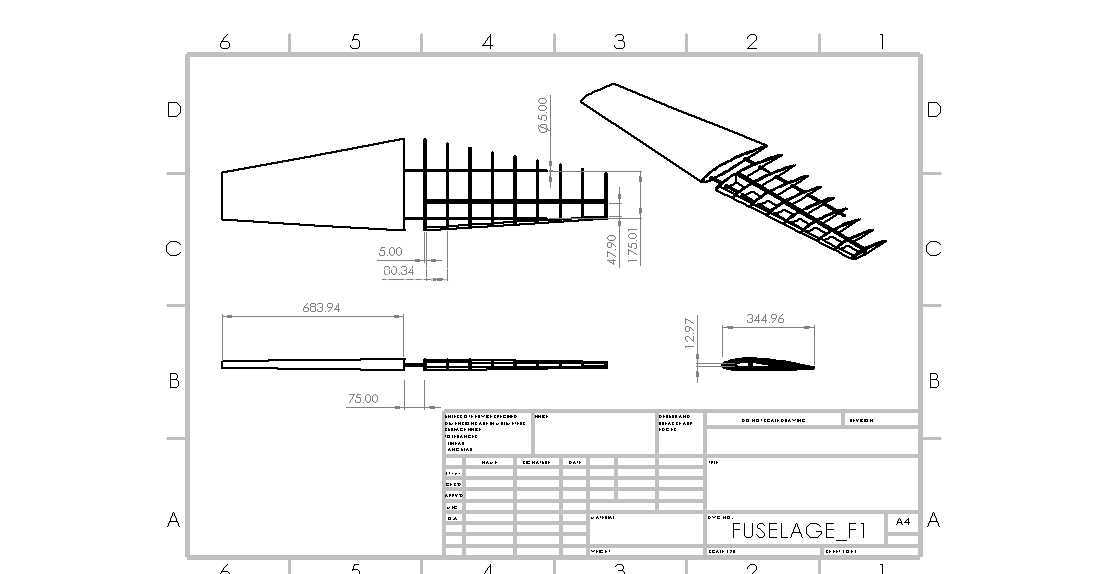

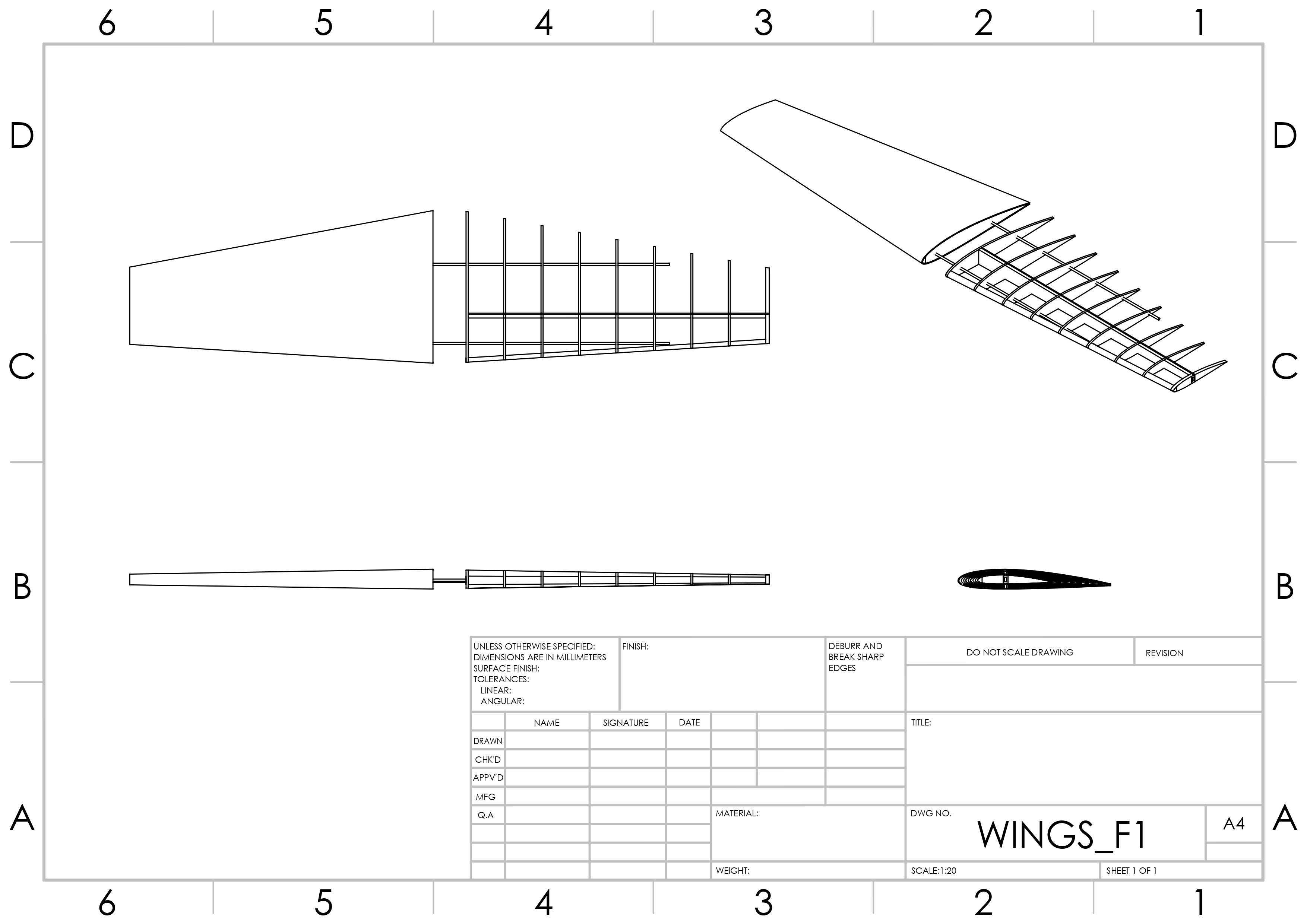

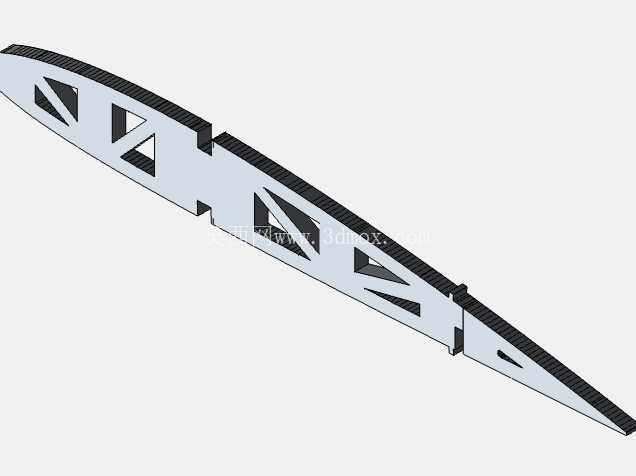

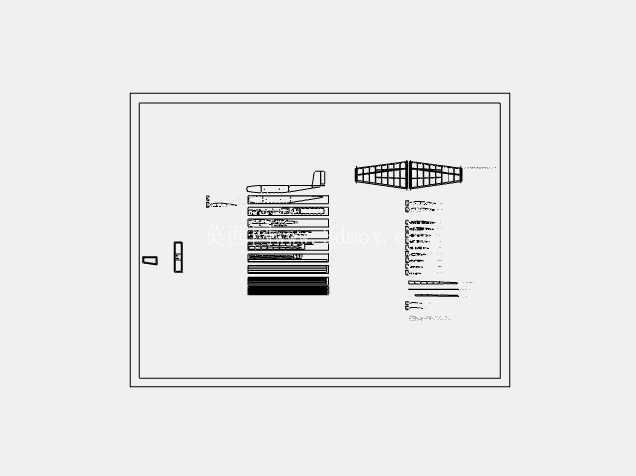

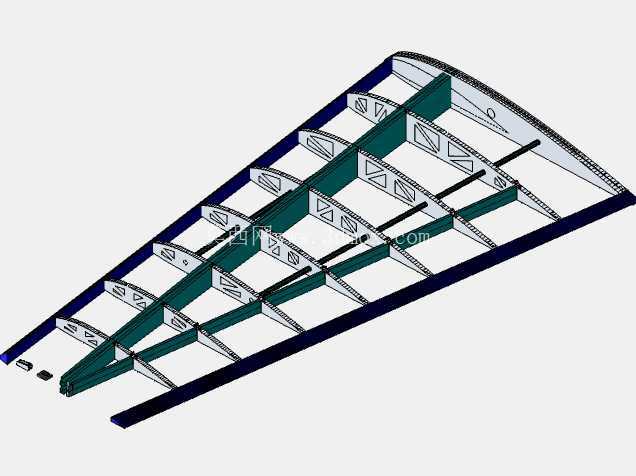

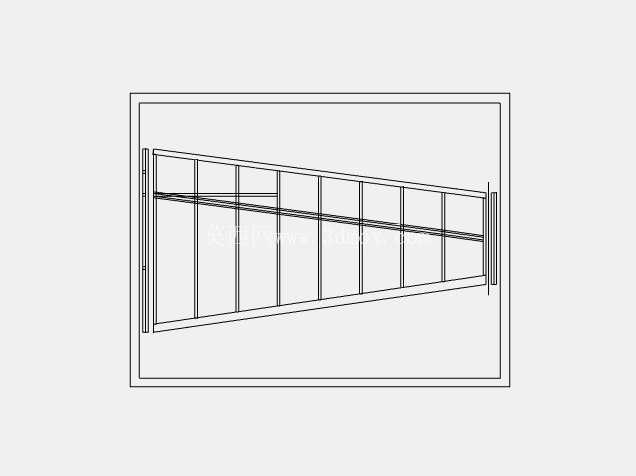

　　机翼部分采用常规的平凸翼型设计，翼展控制在52英寸，这个尺寸在便携性和飞行稳定性之间做了很好的平衡，翼肋按照等百分比弦长的位置排布，相邻翼肋的间距经过受力校核，既保证机翼在大迎角飞行时不会出现过度的翼面形变，也尽可能减少了不必要的结构重量，机翼前缘做了轻木蒙板加强，应对日常起降时的轻微擦碰不会出现结构破损，机翼和机身的连接采用碳杆加定位销的组合方式，安装时只需要对准定位孔插入碳杆，再用快拆卡扣锁紧即可，不需要额外的工具辅助，整个安装过程在户外场地两分钟内即可完成。

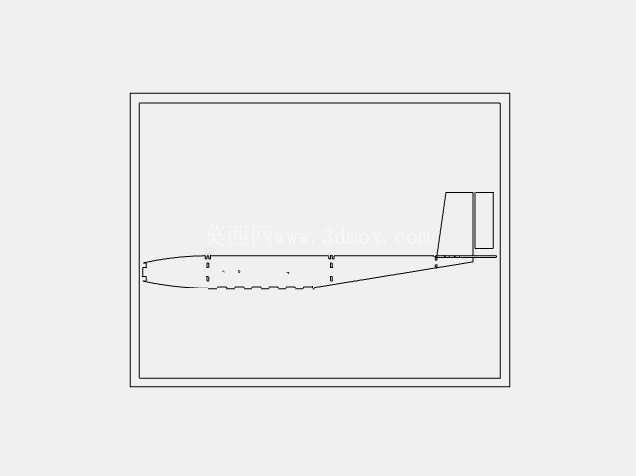

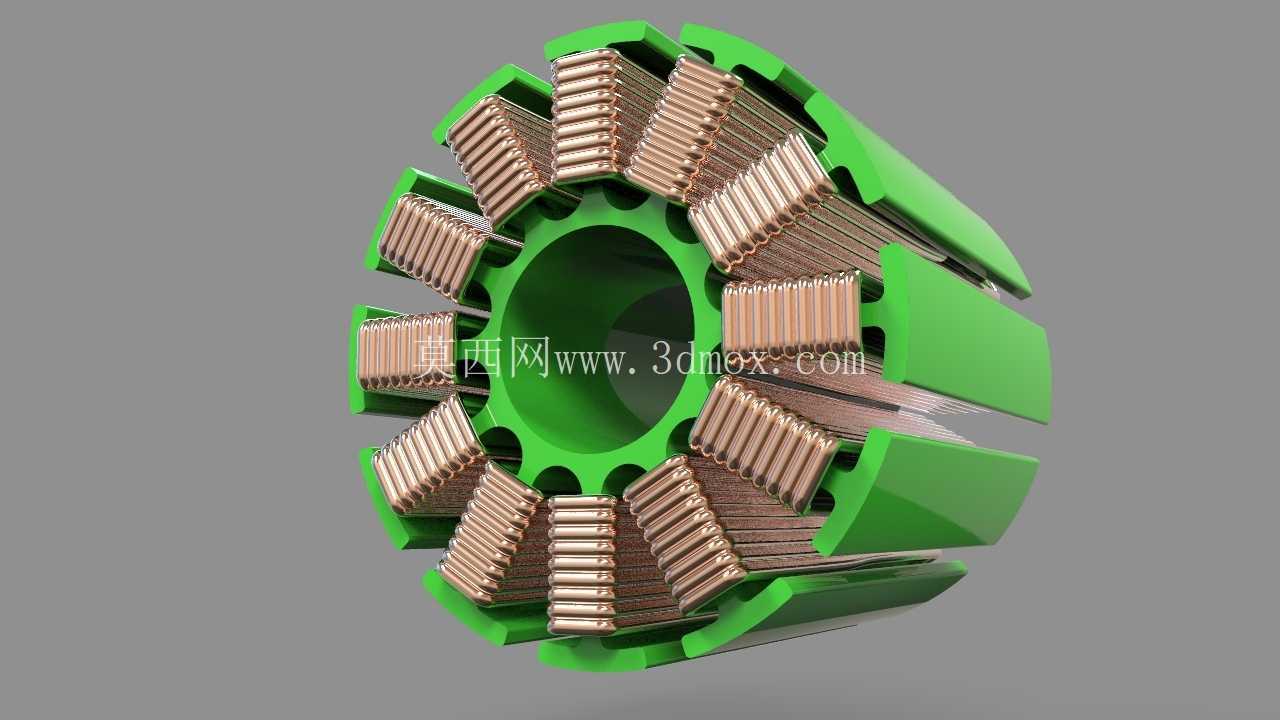

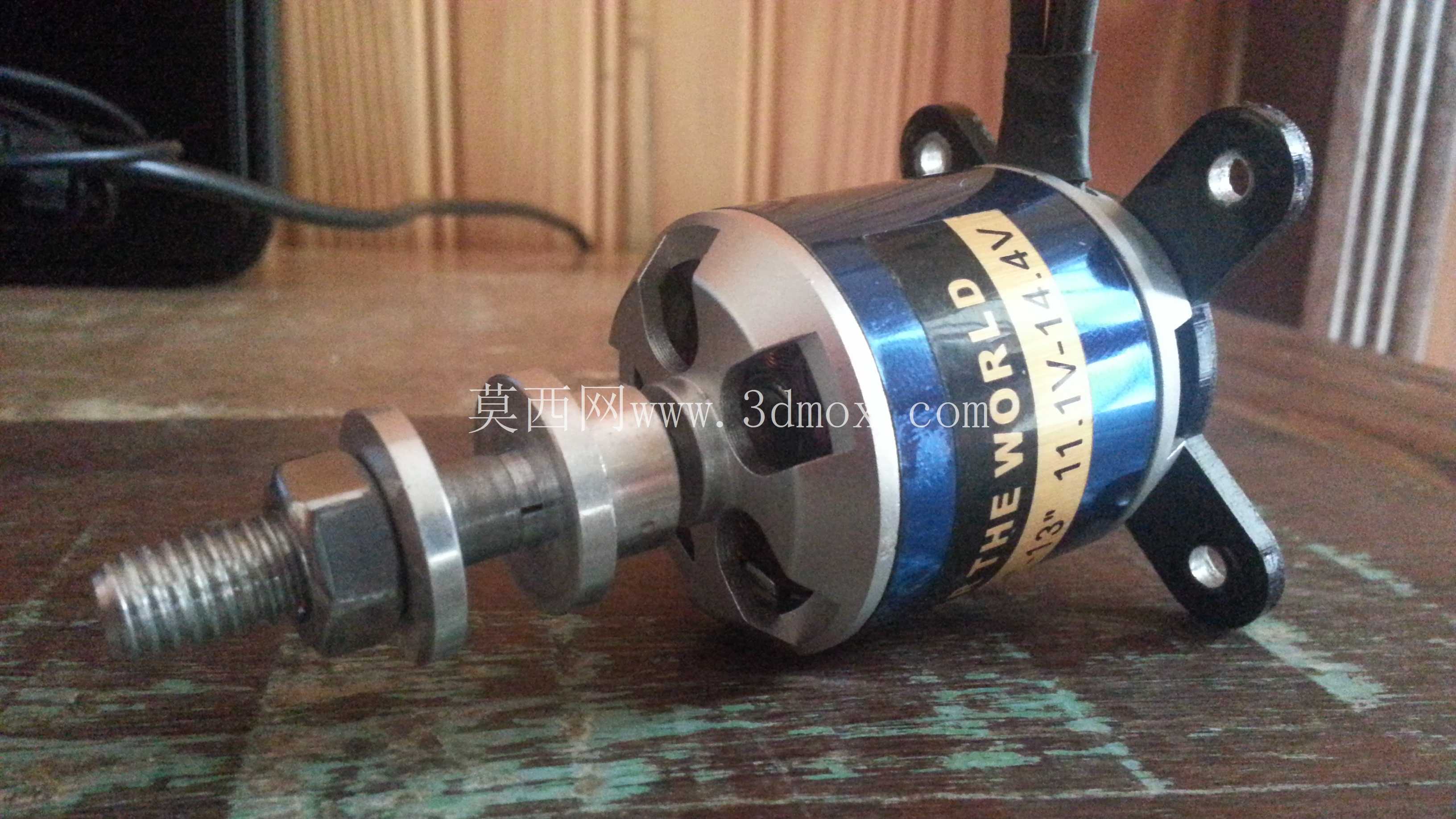

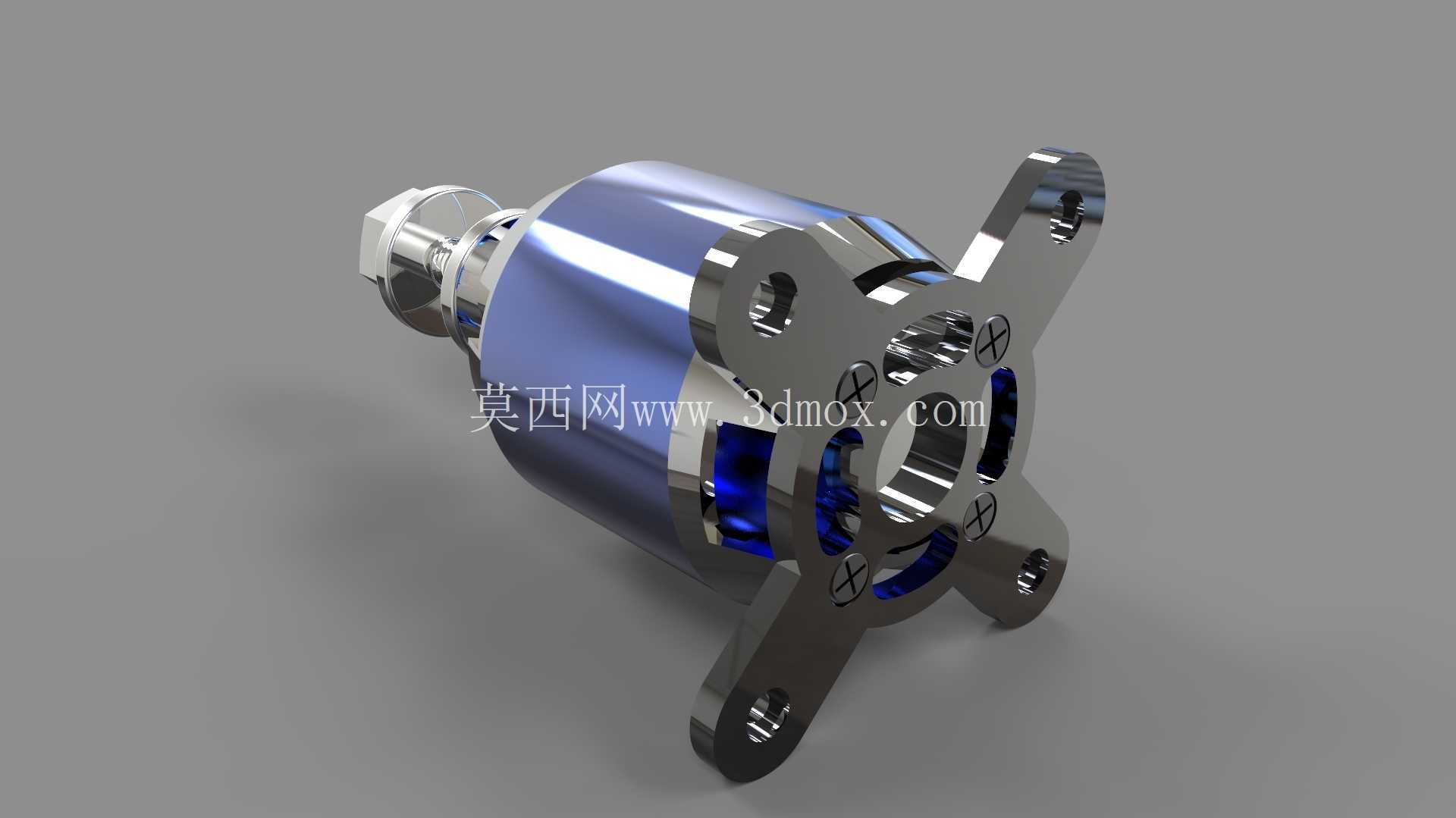

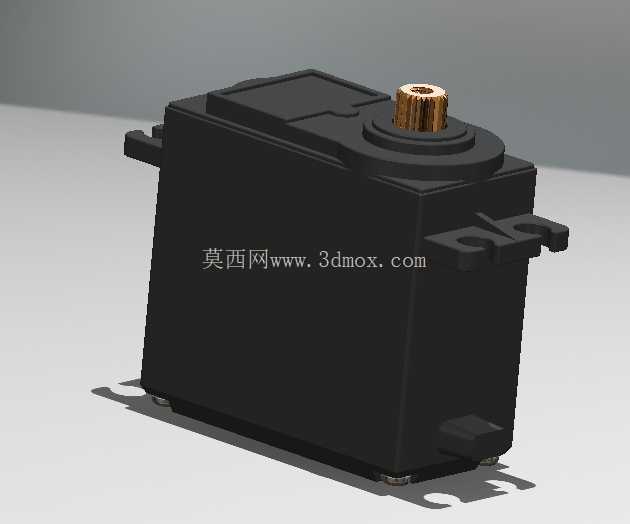

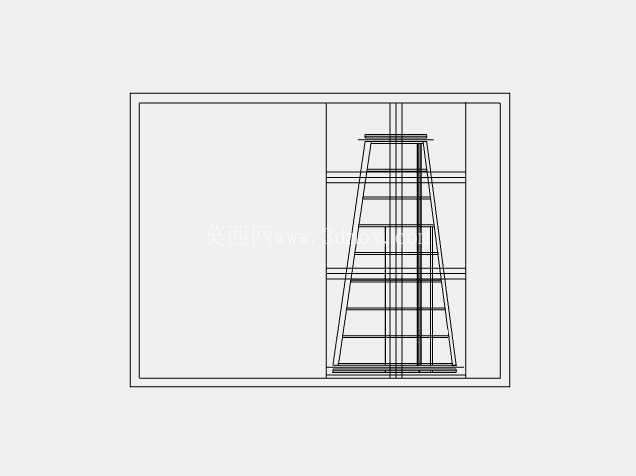

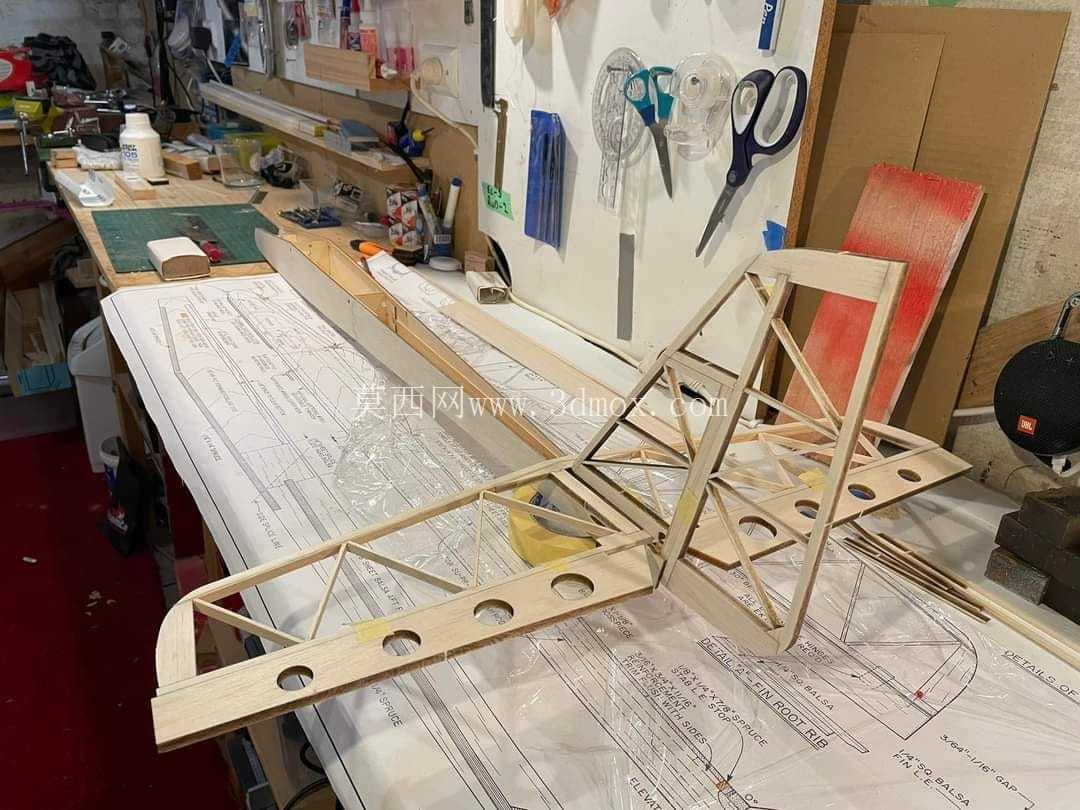

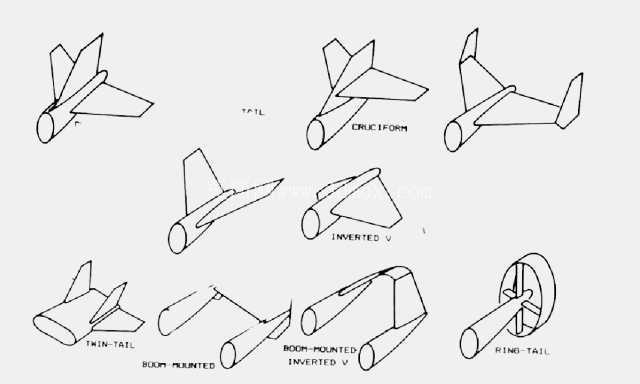

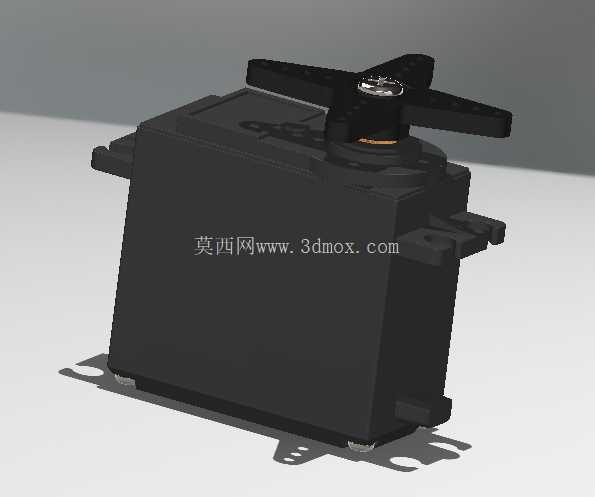

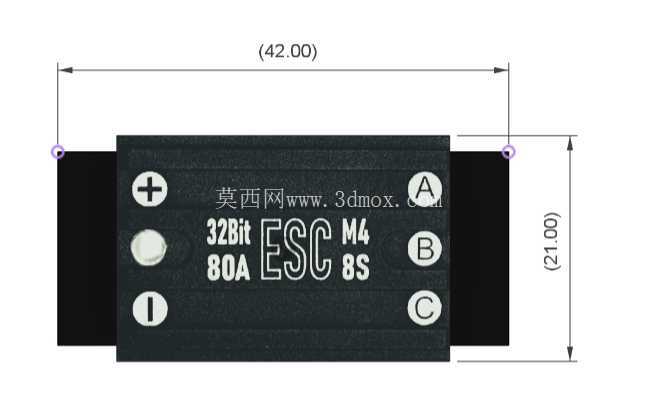

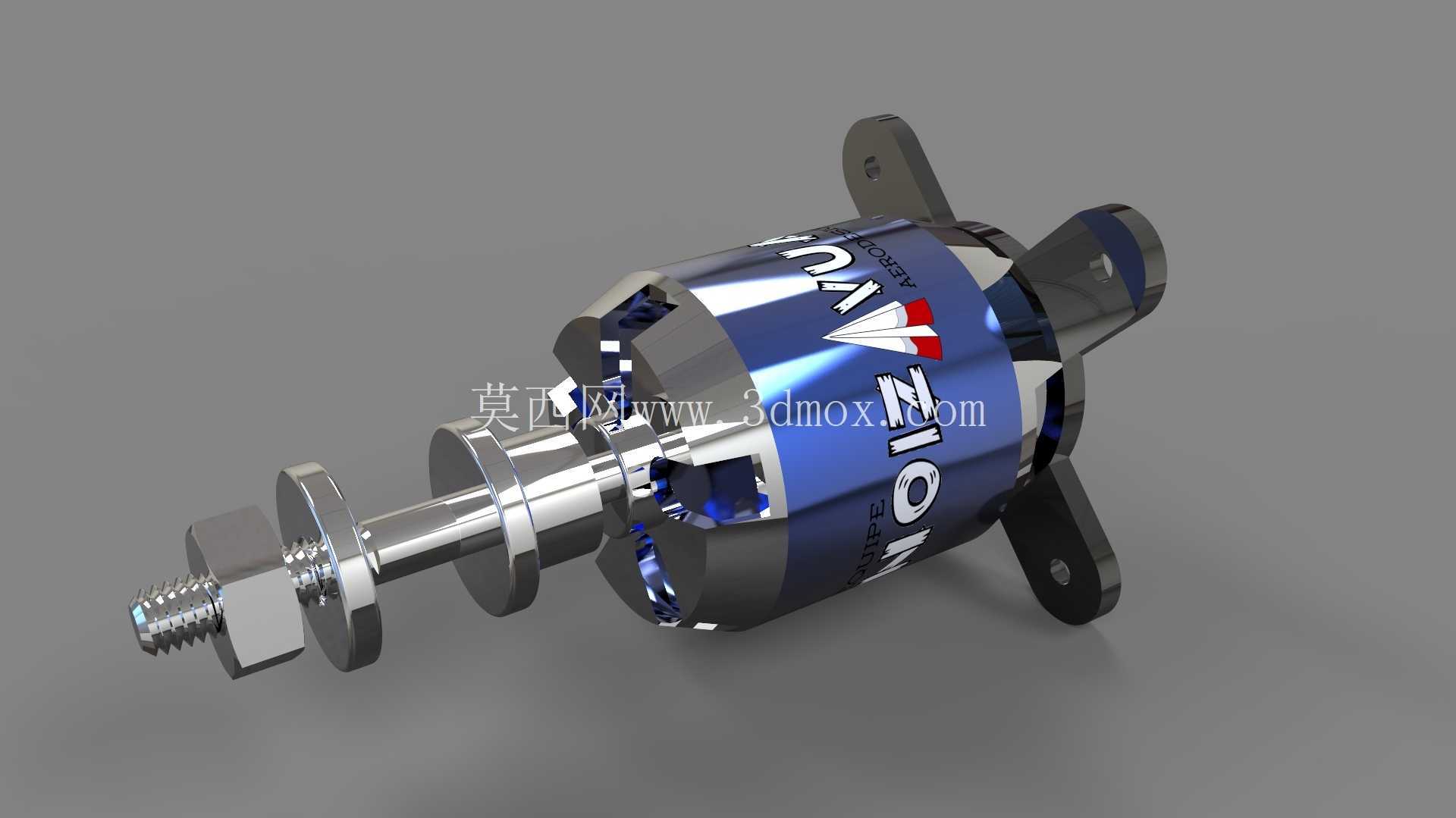

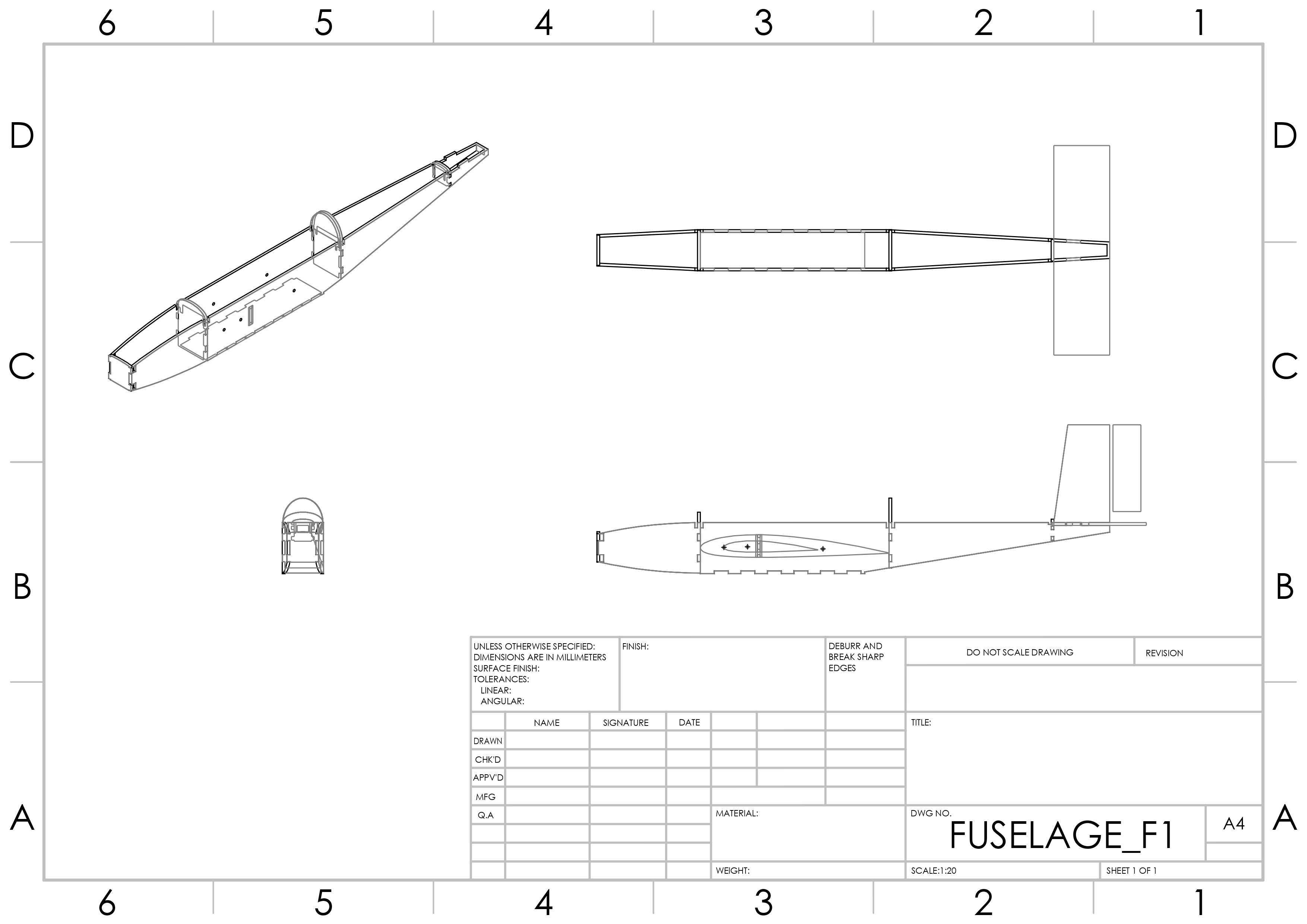

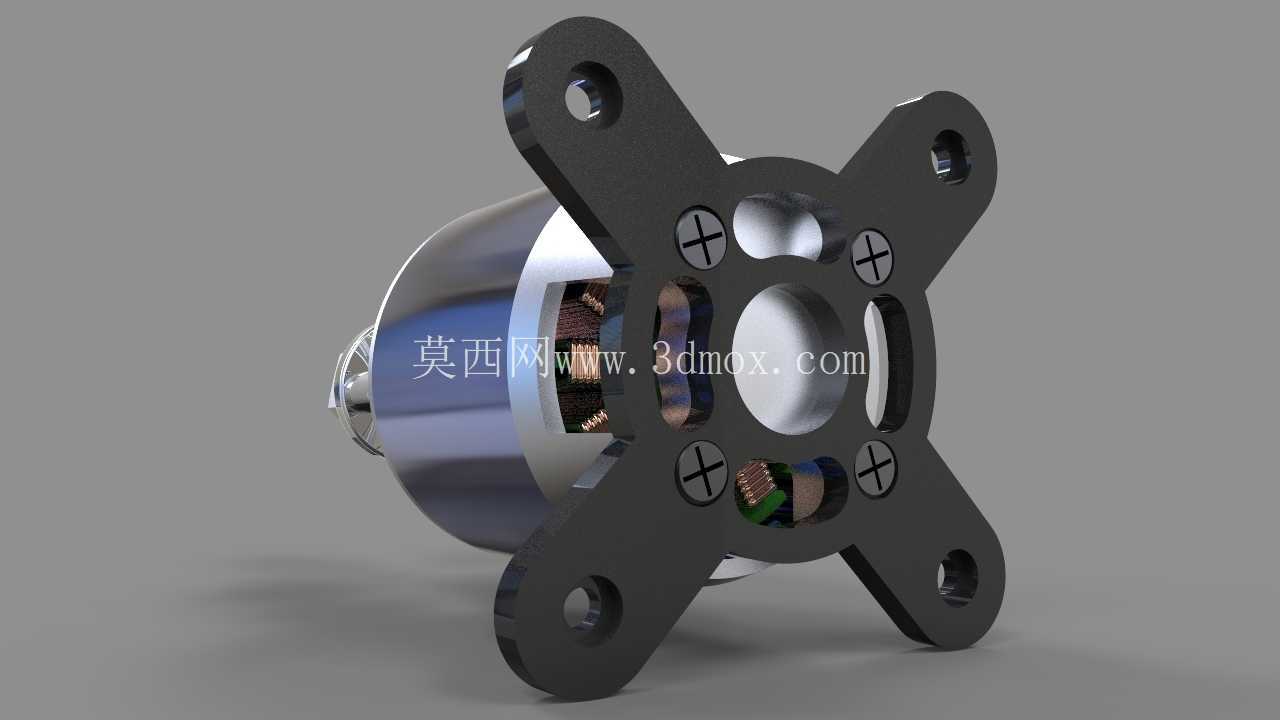

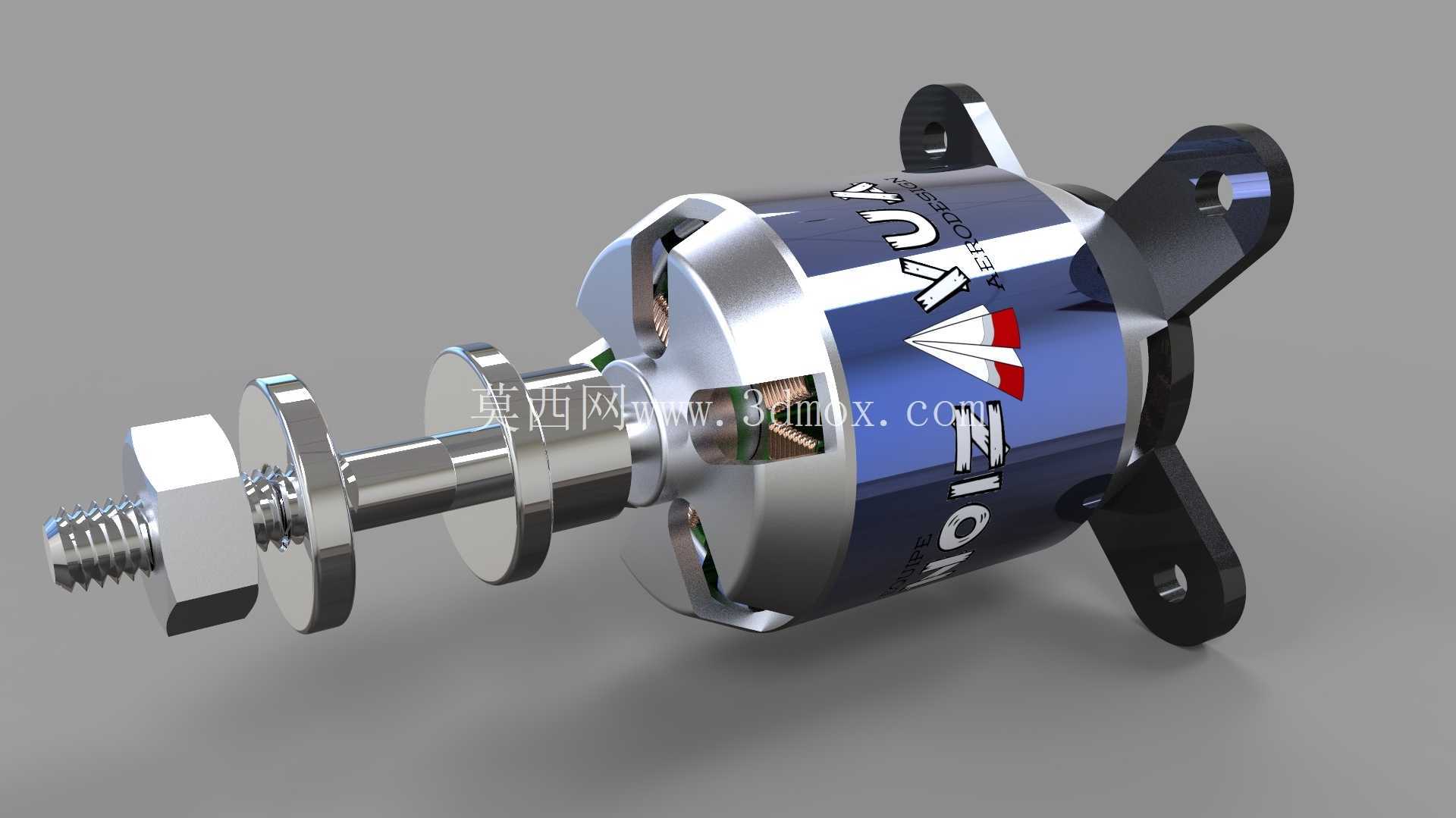

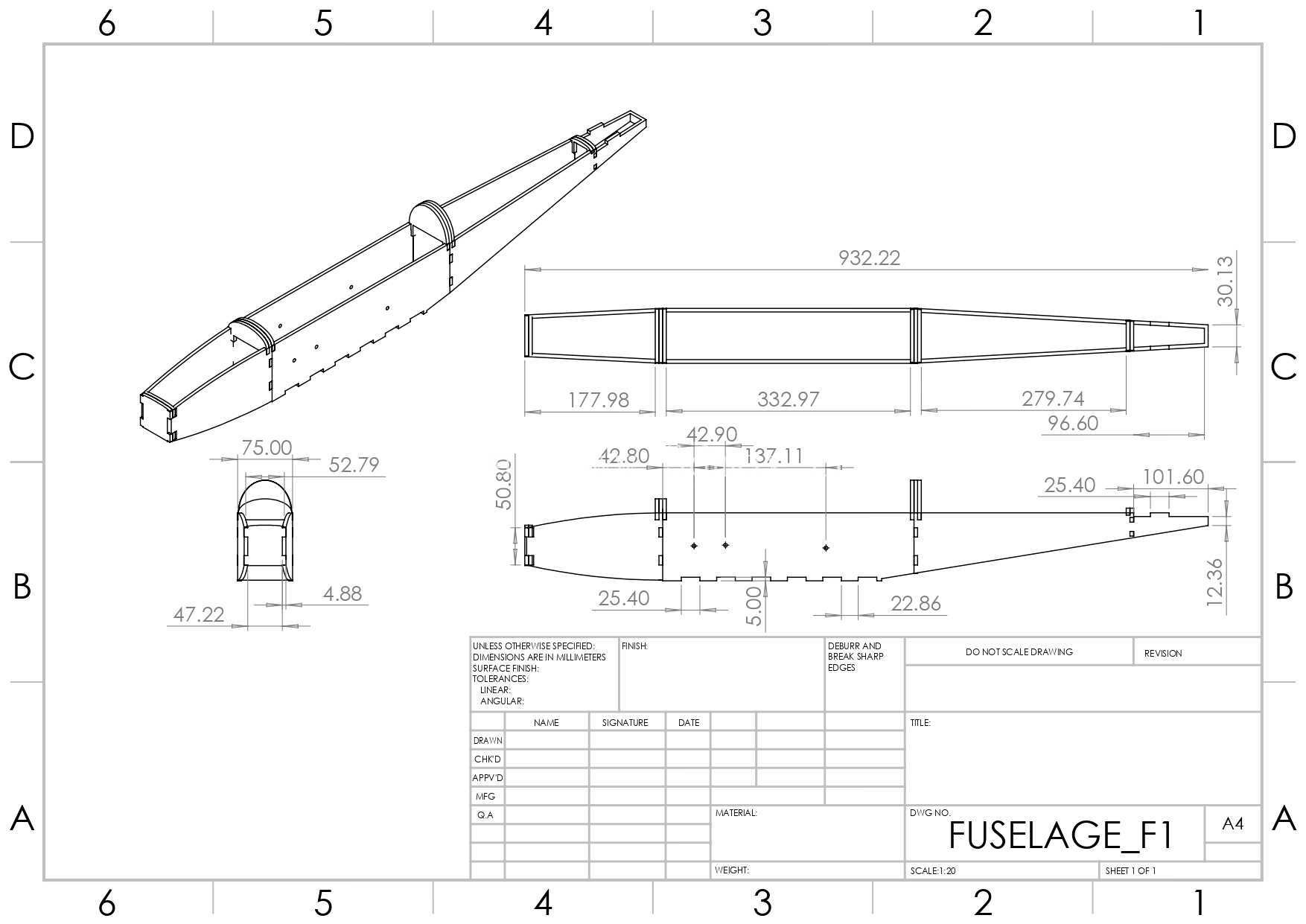

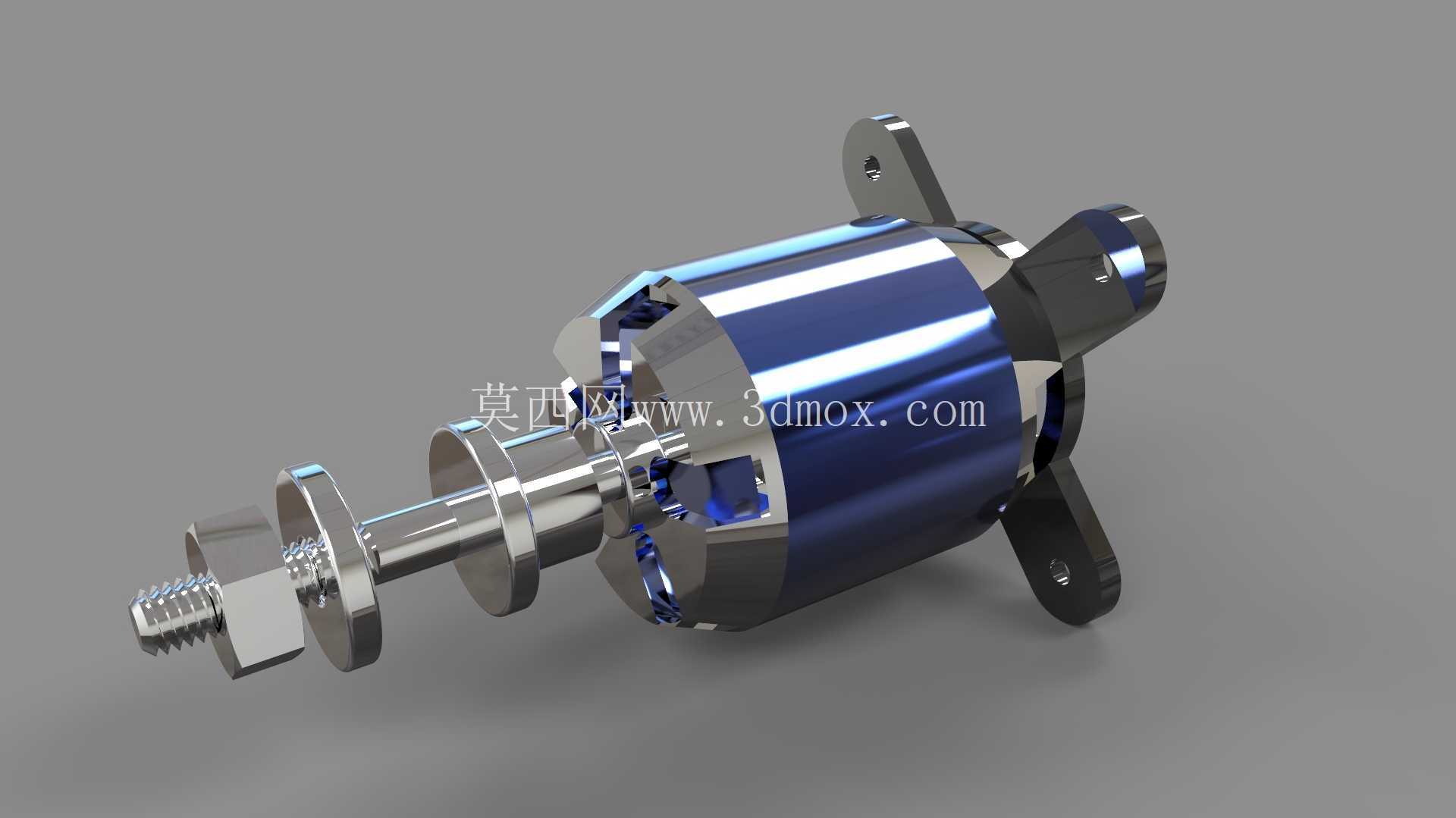

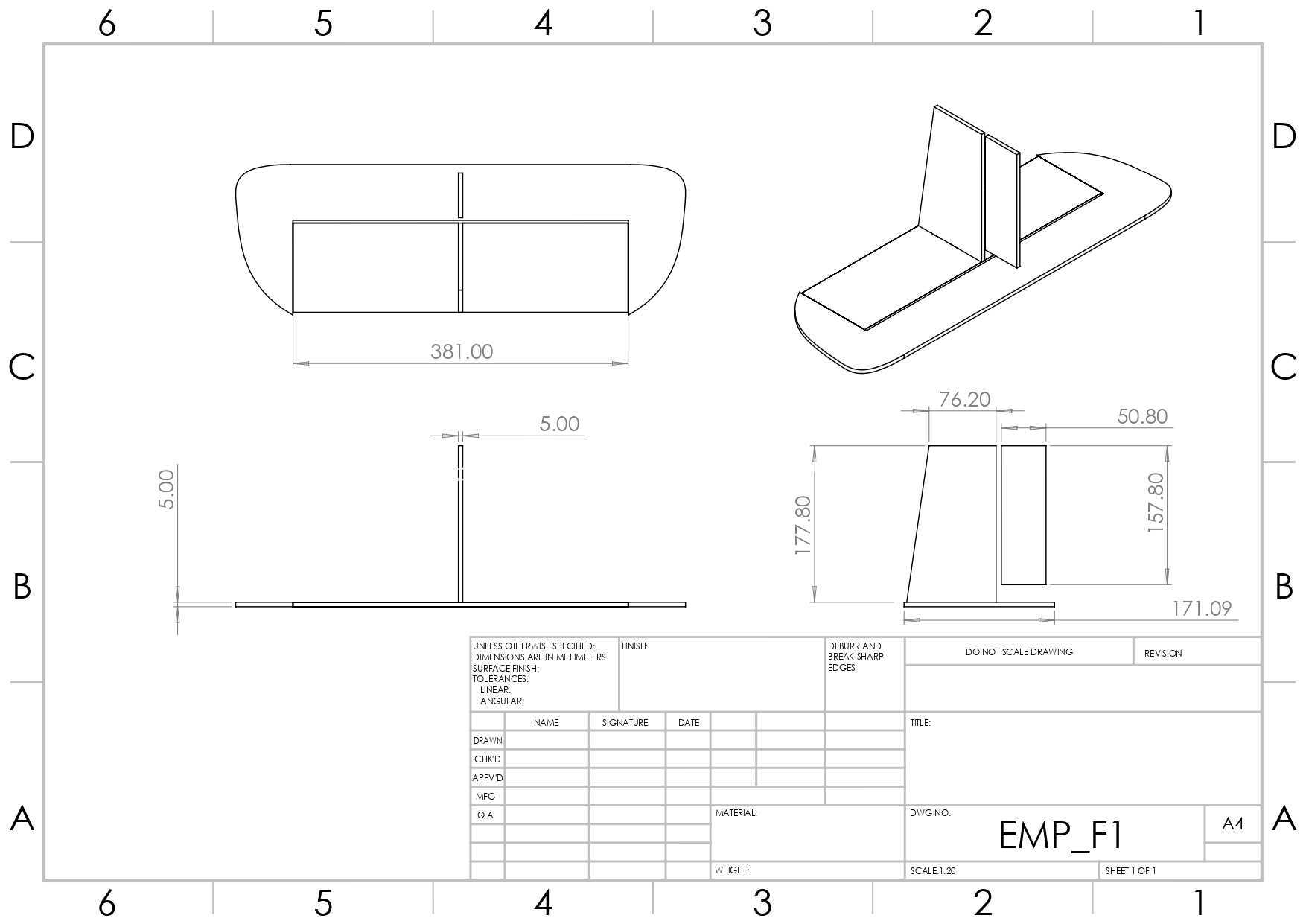

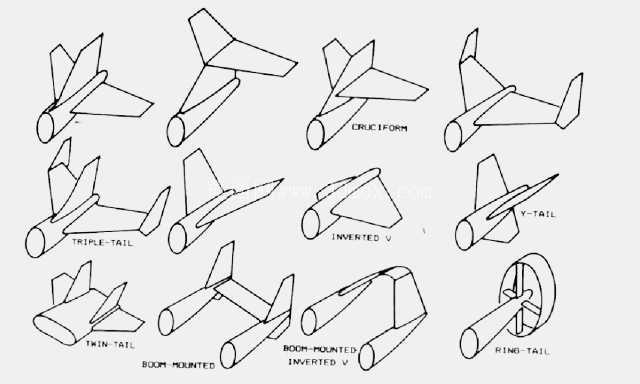

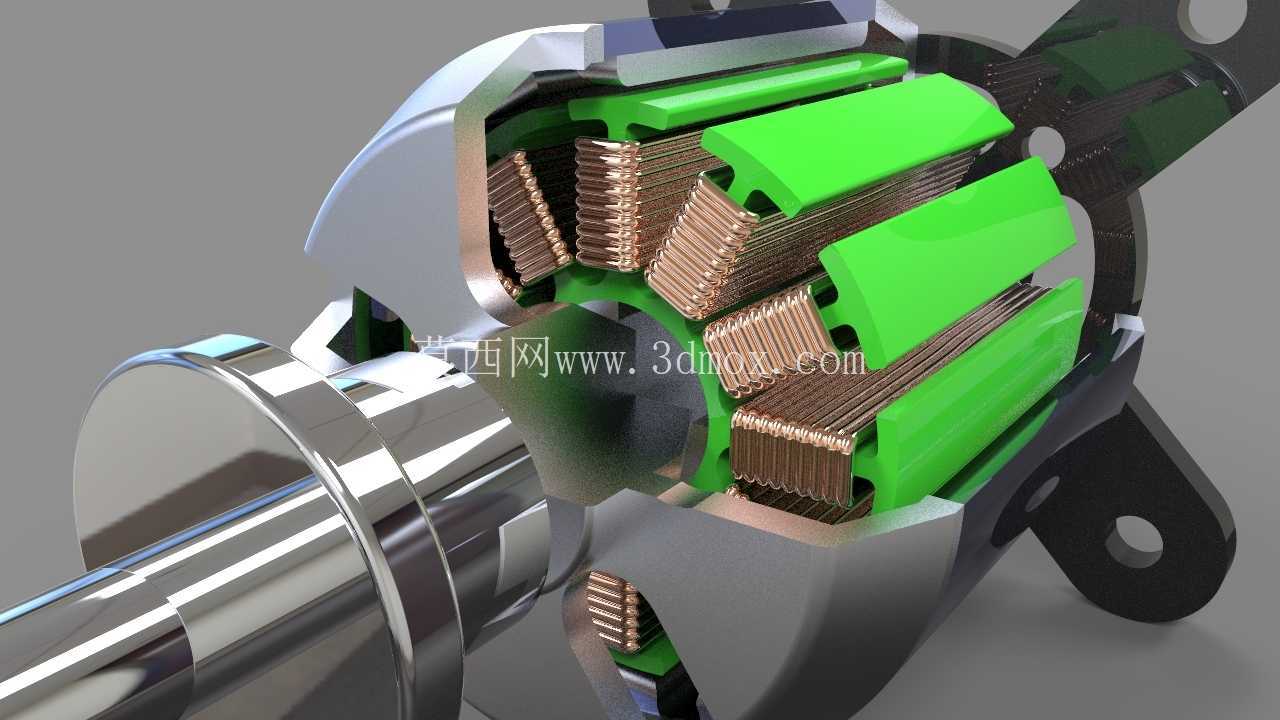

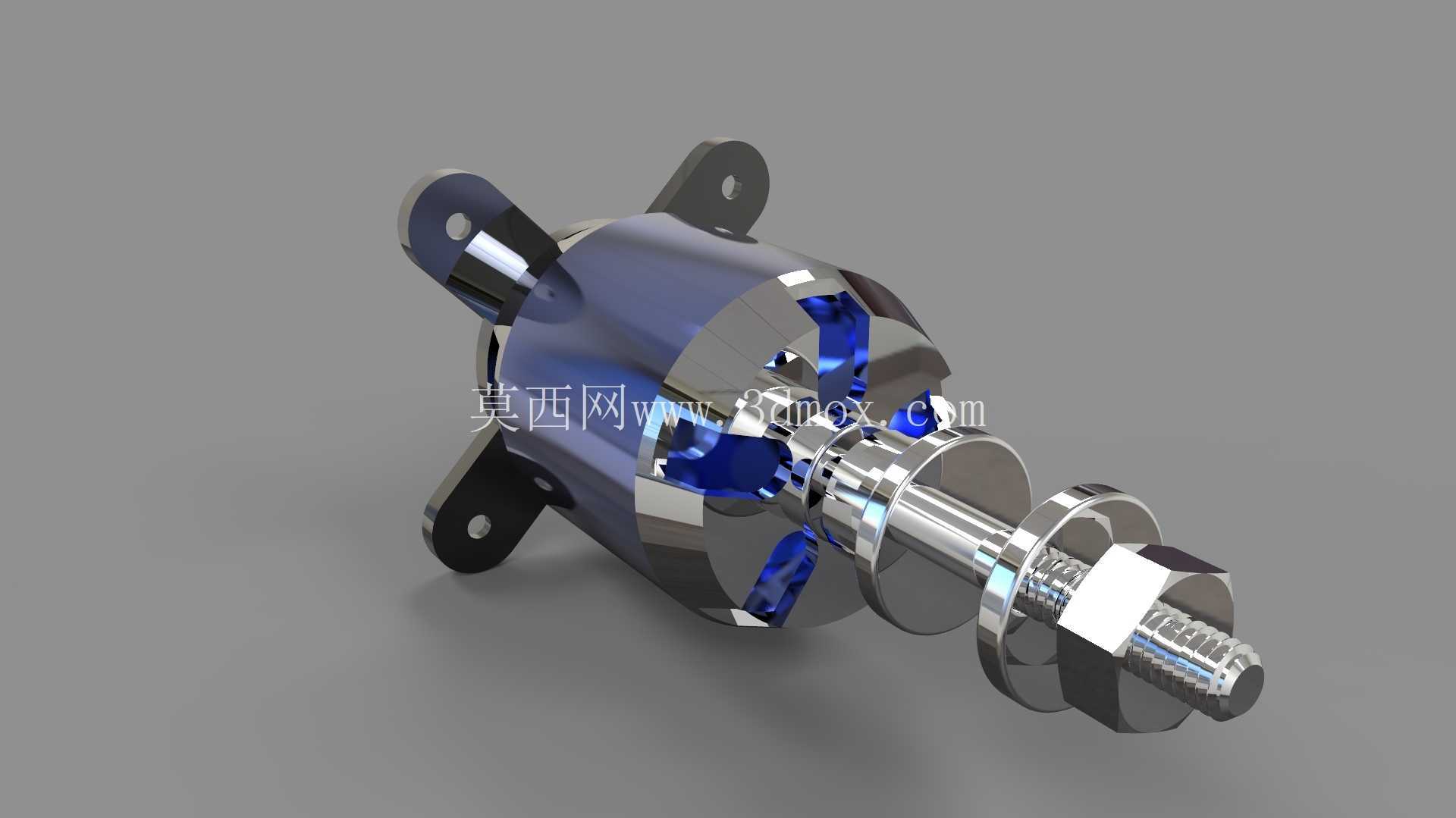

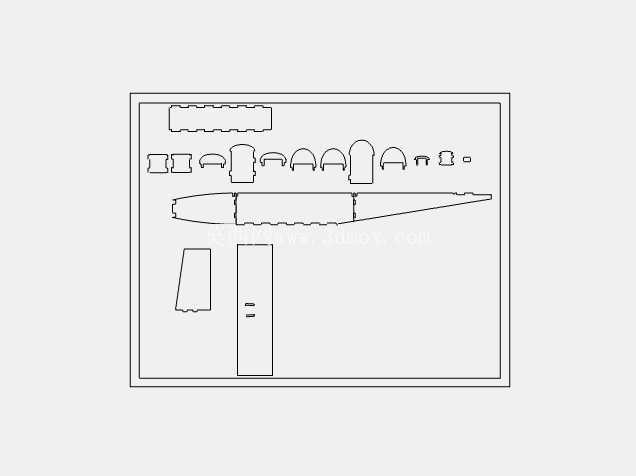

　　机身部分采用箱式结构设计，纵向布置的轻木隔框和纵向的梁条粘接成整体骨架，外部覆盖轻木蒙板，设备舱预留了标准的舵机、接收机、电池安装位，安装边界适配市面上主流的航模动力套装，包括22系列外转子无刷电机、30A电调、9g金属齿舵机，以及3S 2200mAh规格的锂聚合物电池，电池舱的位置设计在机身重心点附近，方便飞手根据实际装机的重量调整电池前后位置，快速配平整机重心，避免出现头重或者尾重导致的飞行操控异常。尾翼部分采用常规的平尾加垂尾布局，升降舵和方向舵的舵面铰接处设计了内嵌的铰链安装槽，舵机的舵角安装位预留了标准的安装孔位，舵量行程经过模拟校核，在满舵状态下不会出现舵面和机身结构的干涉，能够保证足够的舵面效率完成特技动作。

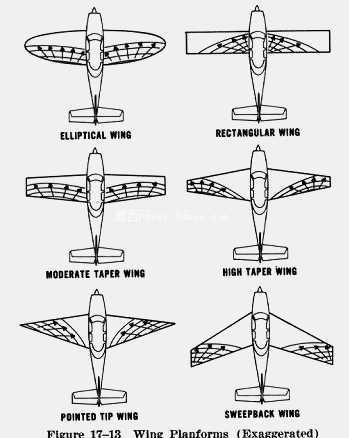

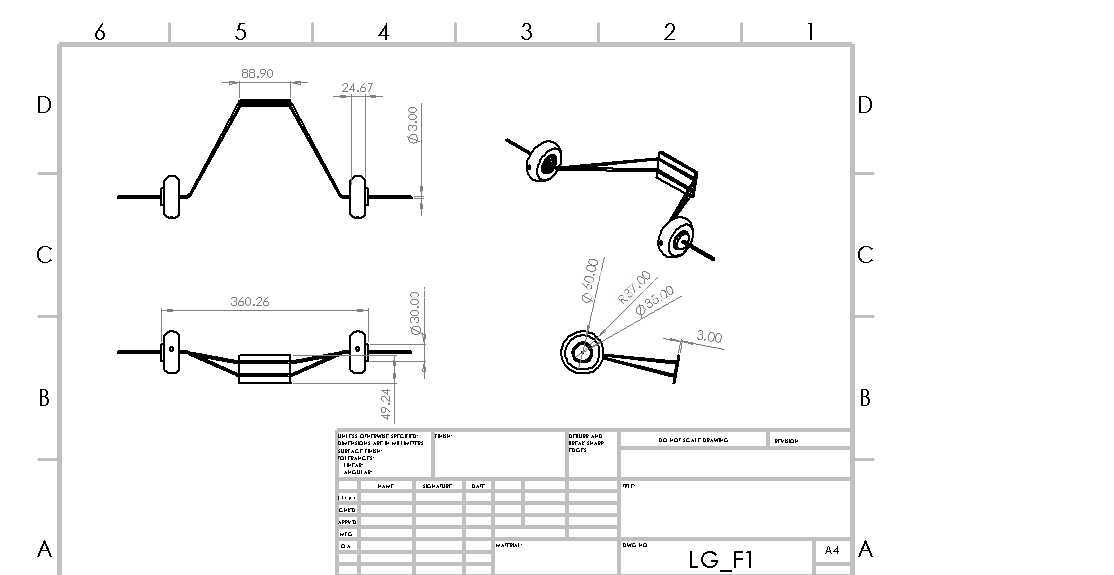

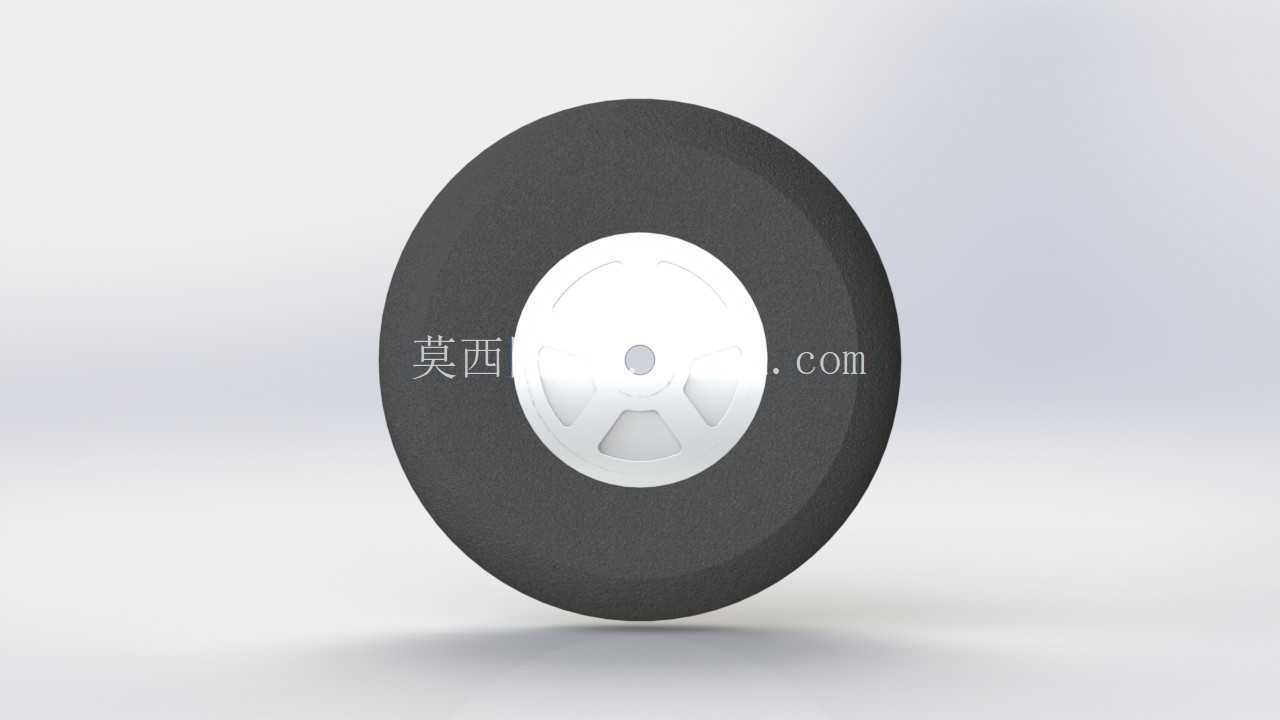

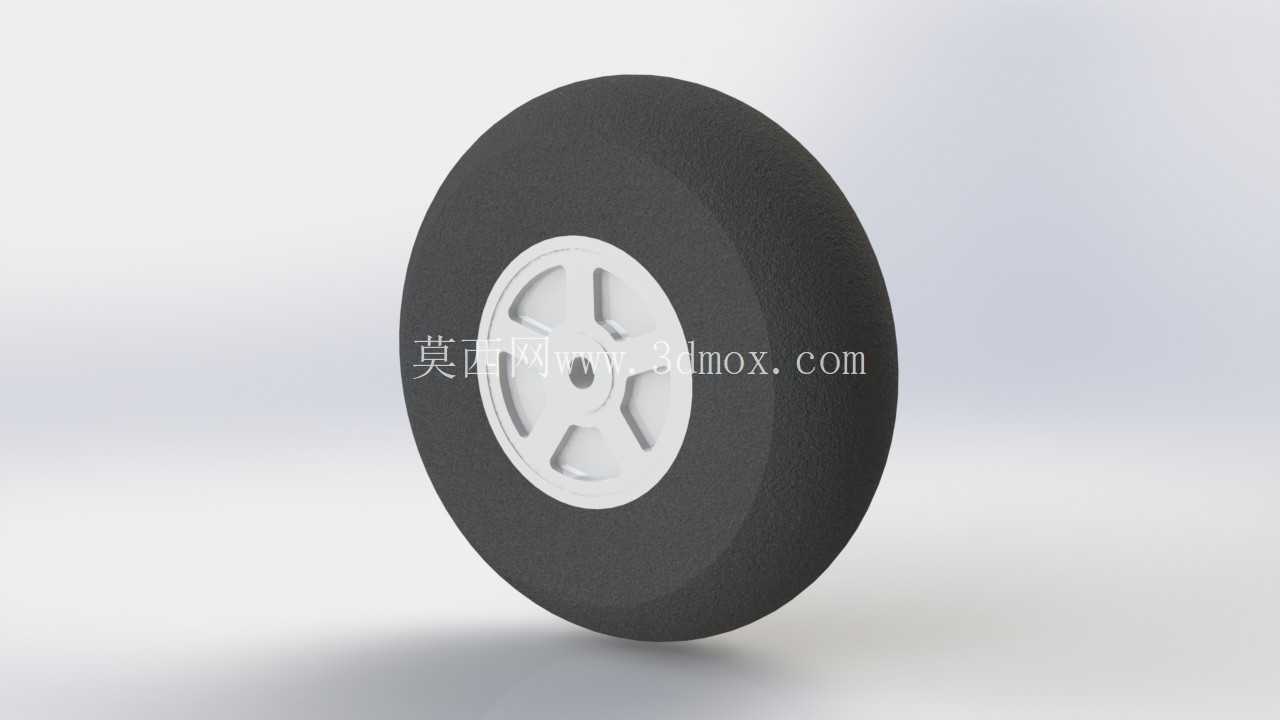

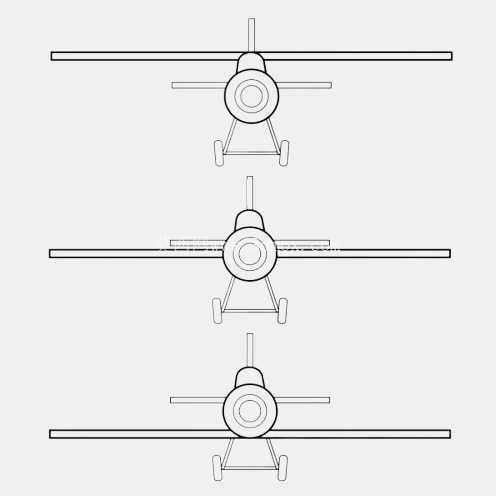

　　起落架采用后三点式布局，主起落架安装在机翼下方的机身加强框位置，采用铝合金弯制的起落架架体搭配橡胶机轮，能够在草地、硬化铺装路面等常见的航模飞行场地完成起降，尾轮和方向舵做了联动设计，地面滑行时可以通过方向舵控制滑行方向，降低地面起降的操控难度。整个模型在设计阶段就同步做了飞行模拟的适配，结构重量控制在合理区间，翼载荷符合特技练习机的参数要求，不会出现翼载荷过高导致的失速速度过快、操控手感生硬的问题，同时结构上预留了足够的改装空间，飞手可以根据自己的飞行习惯调整副翼、升降舵的舵面面积，也可以更换不同规格的动力套装适配不同的飞行需求，不管是日常的休闲飞行，还是固定翼航模的入门特技训练，这套结构都能提供稳定可靠的支撑。在结构细节的处理上，所有的粘接面都预留了足够的涂胶余量，部件之间的配合间隙控制在0.2mm以内，既方便组装时的对位调整，也不会因为间隙过大导致粘接强度不足，机身内部的走线槽做了专门的预留，舵机线、电调线可以顺着走线槽布置到接收机位置，不会出现飞行过程中线材晃动干扰舵面运动的问题，机翼的翼尖部分做了切尖处理，能够减少翼尖涡流带来的诱导阻力，提升飞行时的续航时间和操控稳定性。
