双翘四轮滑板运动器材结构设计

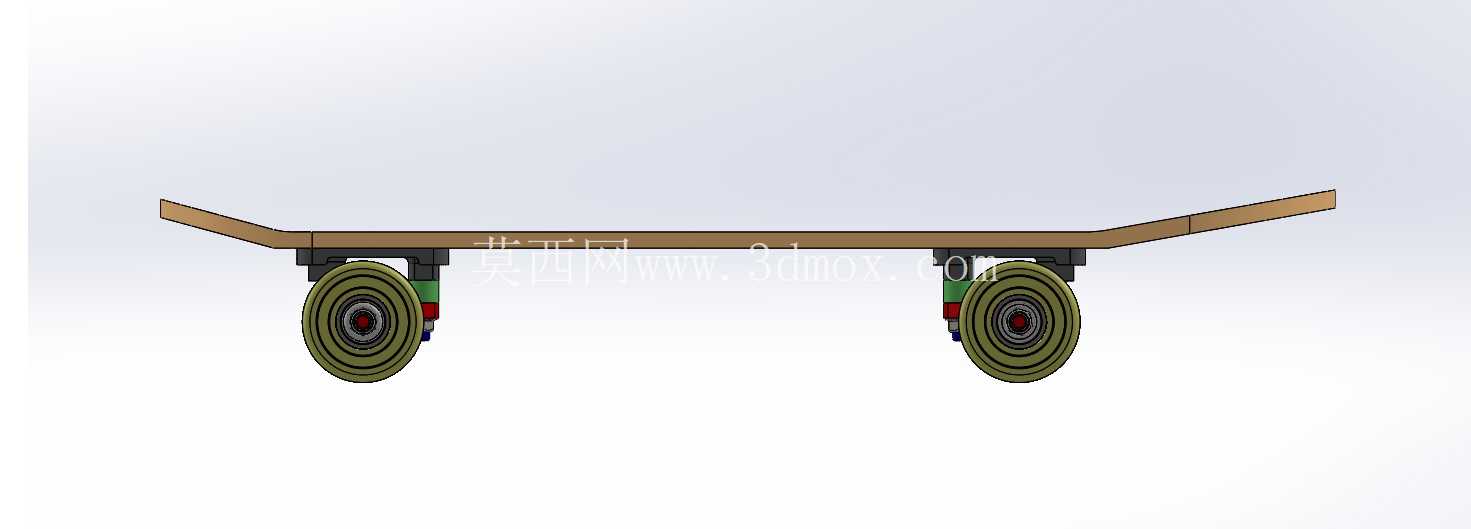

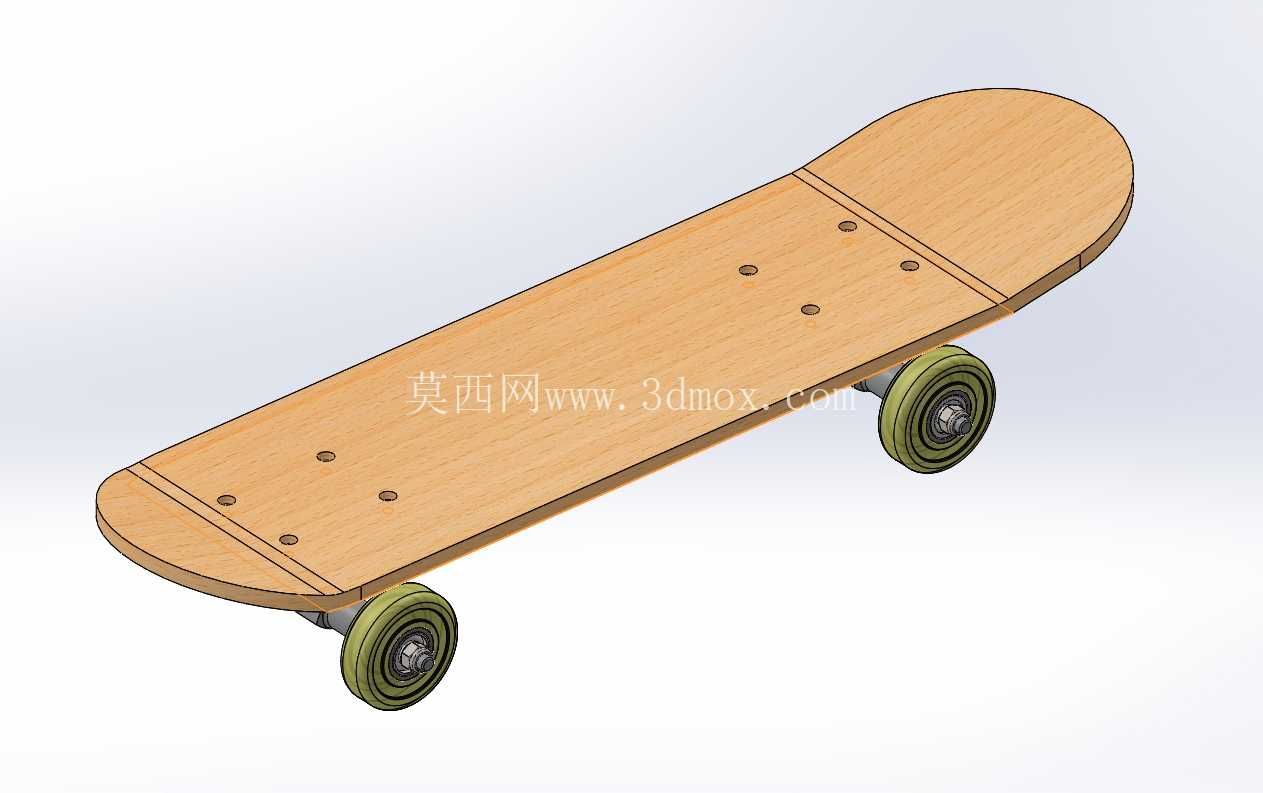

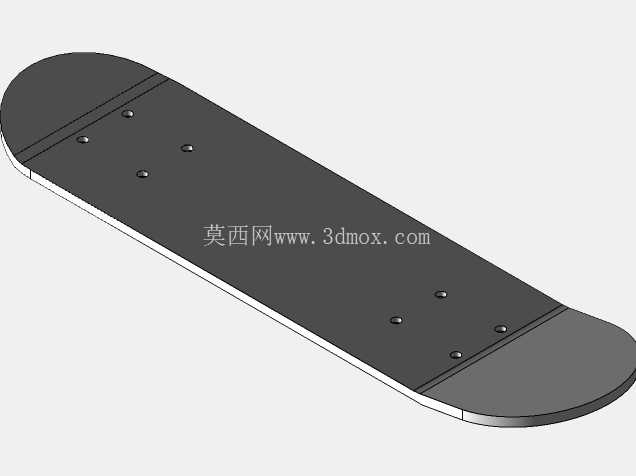

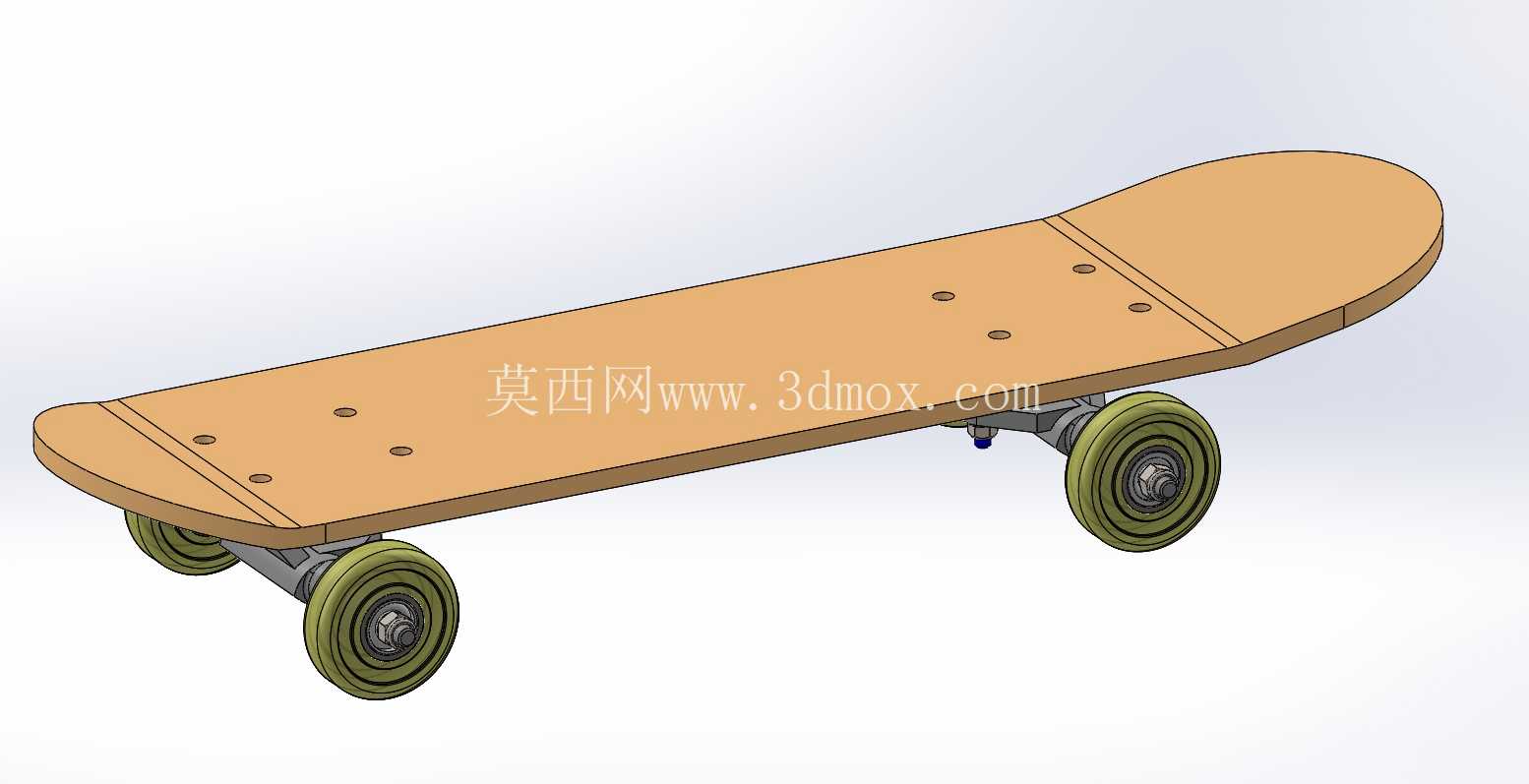

这款双翘四轮滑板的结构设计，首先围绕街头代步、技巧滑行两类核心使用场景展开，在板面曲率的设定上，前后两端的翘曲角度经过反复校核，既保证Ollie等带板起跳动作时脚部能快速找到发力支点，也能满足日常通勤滑行时的脚面贴合度，不会因为翘曲过高导致长距离滑行时脚踝持续受力产生疲劳。板面主体采用层压木质结构的设计思路，板身预留的桥钉安装孔位严格按照行业通用的支架安装孔距排布，孔位周边做了局部加厚处理，避免反复锁紧桥钉时出现板面开裂的问题，板身的厚度从中间到两端做了渐变过渡，中间踩踏区域厚度更大，保证承重时的结构强度，两端翘曲区域适当减薄，降低整体重量的同时提升板身的弹性反馈。

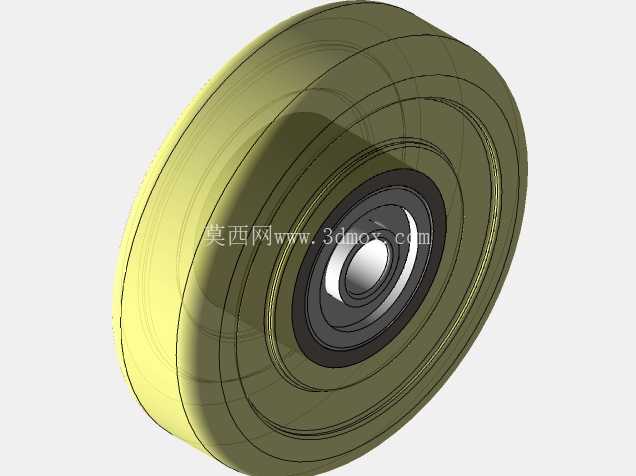

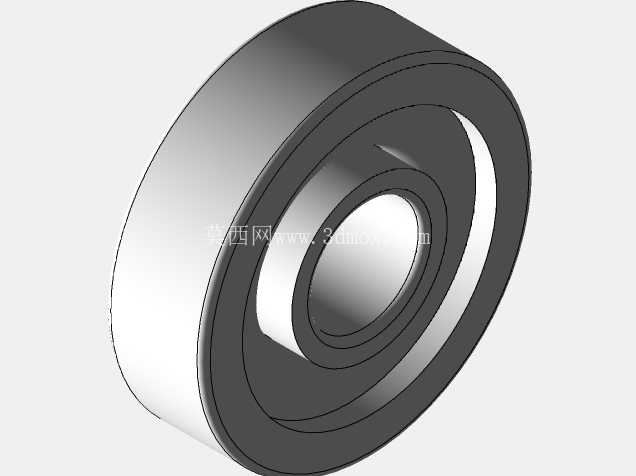

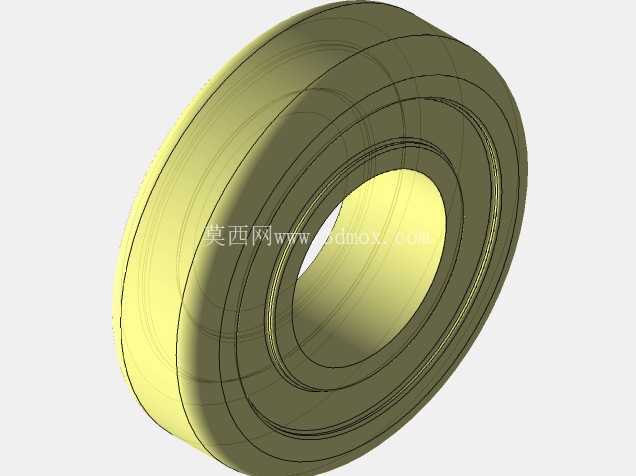

轮组部分的设计充分考虑了不同滑行路面的适配性，轮子采用高弹性聚氨酯材质的建模设定，轮径尺寸控制在常规街式滑板的适配区间，既不会因为轮径过大导致做翻板动作时轮面卡到板底，也不会因为轮径过小在经过小颗粒路面时产生明显的震感。轮芯内嵌轴承安装位，安装边界严格匹配通用608滑板轴承的尺寸公差，轴承位的同轴度在建模时做了严格约束，避免滑行时因为轮组偏摆产生额外阻力，同时轮架（支架）的转向轴线角度经过优化，转向时的反馈力度适中，既不会因为转向过于灵活导致高速滑行时稳定性不足，也不会因为转向阻尼过大影响绕桩、变向时的操控灵敏度。

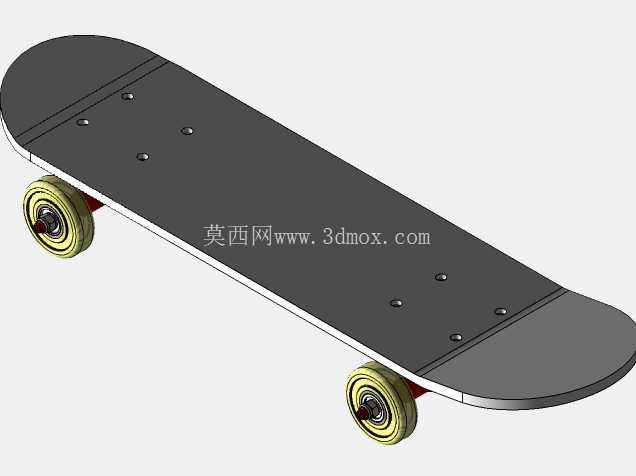

从安装边界来看，板面的总宽度适配主流成人脚型的踩踏范围，板身长度满足滑行时双脚前后站位的空间需求，支架的安装位置距离板端预留了足够的缓冲距离，避免侧滑时支架端部直接撞击障碍物造成结构损坏。板底的平面度在建模时做了管控，保证支架安装后和板面完全贴合，不会出现局部间隙导致锁紧后支架产生内应力，长期使用出现变形。板面表面的防滑区域虽然在模型中未做纹理刻画，但设计时预留了砂纸粘贴的平面基准，整个板面的上表面曲率连续，粘贴砂纸后不会出现局部起翘的问题。

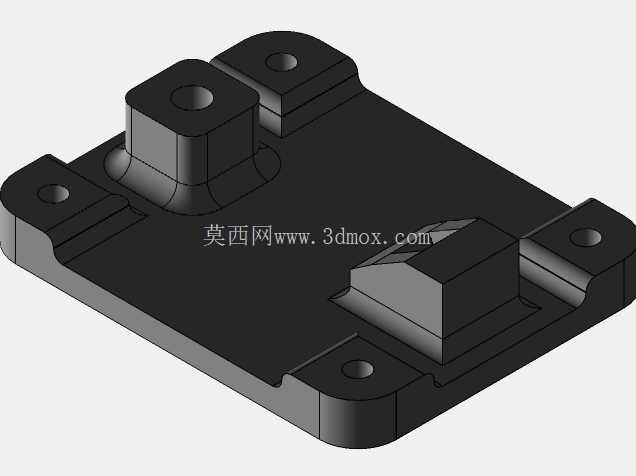

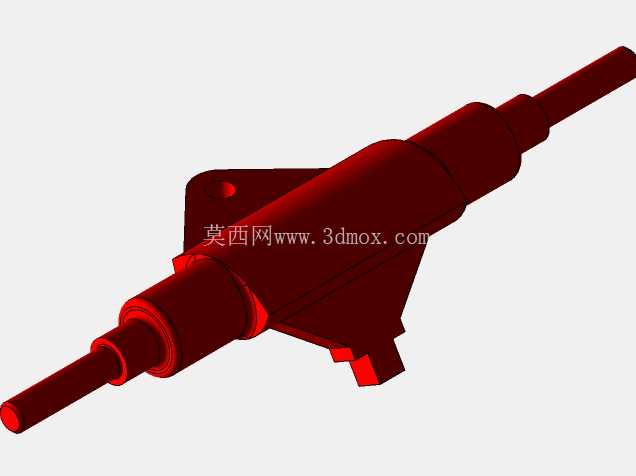

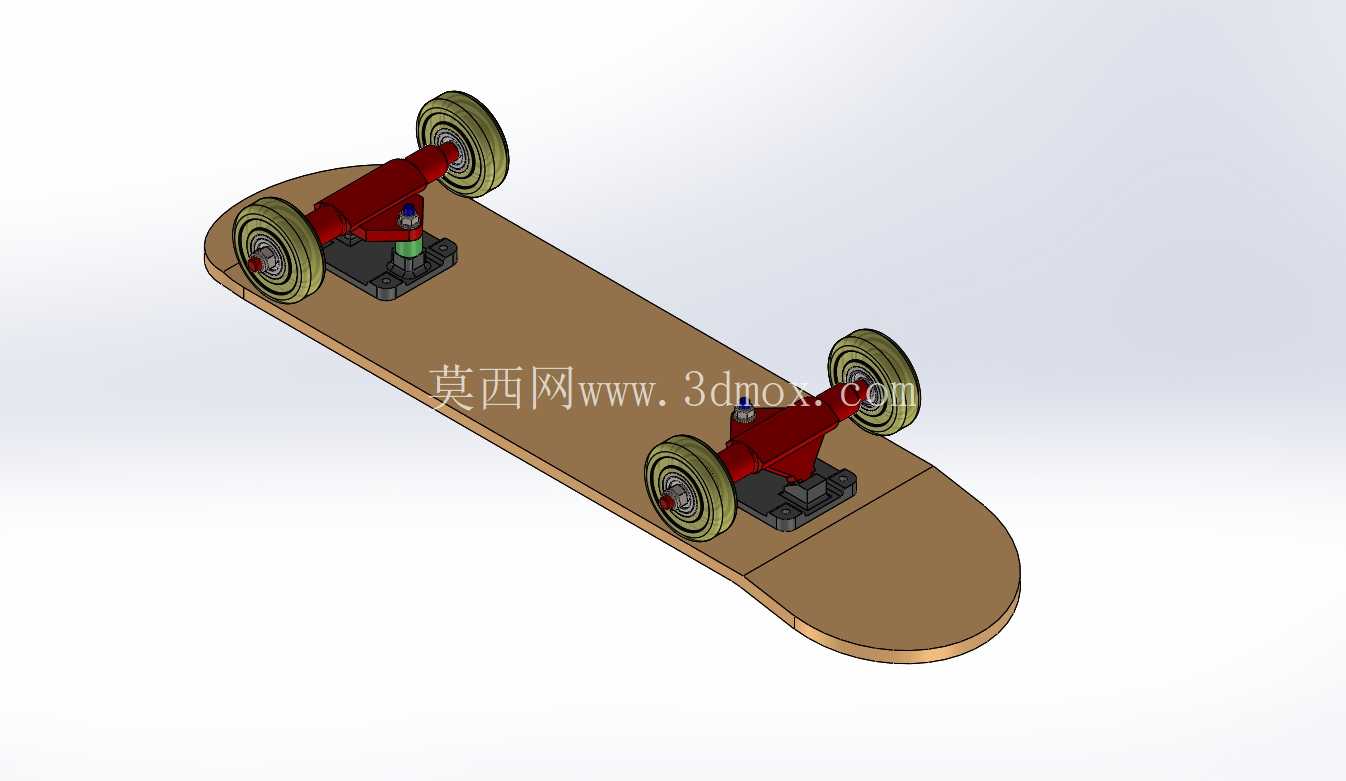

在结构强度校核层面，板身的承重设定覆盖常规成年使用者的体重范围，轮架的悬臂结构做了加强筋设计，在做落地冲击动作时，支架的形变控制在弹性形变区间内，不会出现永久变形。轮子和支架之间的间隙经过校核，在支架最大转向角度下，轮面不会和板面发生摩擦，避免滑行时出现卡轮的安全隐患。整个模型的装配关系完全还原实物的装配逻辑，桥钉从板面穿入后直接锁紧在支架的安装螺孔内，轮组通过轴杆固定在支架端部，轴承内圈和轴杆过盈配合，外圈和轮芯过盈配合，装配完成后轮组转动顺滑无卡滞，转向结构绕主销转动灵活，没有多余的自由度冗余。

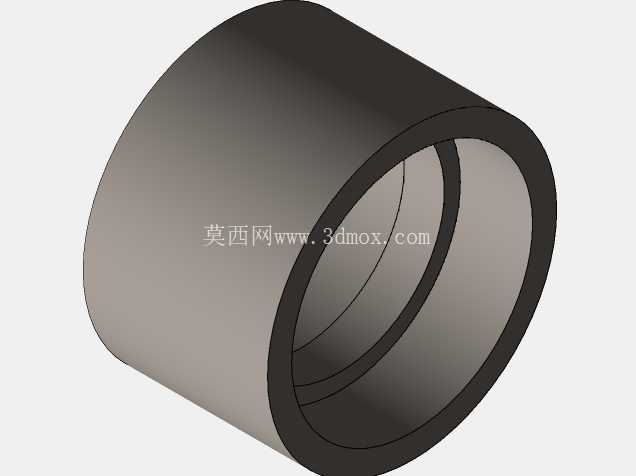

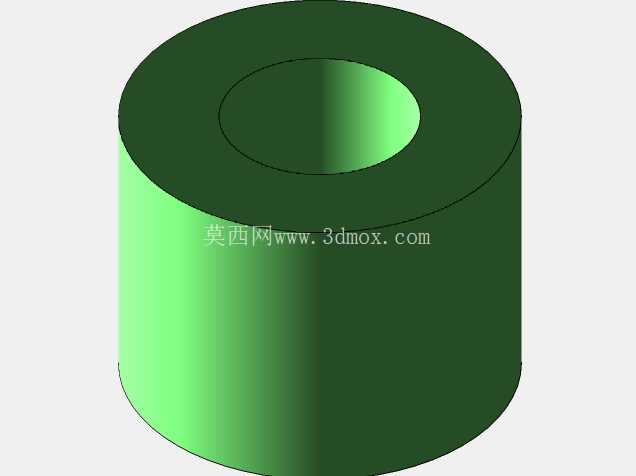

针对日常使用中的磨损场景，轮组的磨损余量在建模时也做了考量，轮子的壁厚满足长期滑行后的磨损消耗，支架的主销位置做了耐磨衬套的安装空间预留，长期转向磨损后只需更换衬套即可恢复原有配合精度，不需要整体更换支架。板身的边缘做了圆弧过渡处理，既避免搬运时尖锐边缘划伤使用者，也能在板身撞击障碍物时分散冲击力，降低板端开裂的概率。整体结构没有多余的冗余设计，所有零部件都对应实际使用中的功能需求，没有为了外观添加无实际作用的结构件，建模时的各部件配合公差完全按照实际加工装配的精度要求设定，可直接用于结构验证、装配模拟以及后续的加工生产参考。
