带心形镂空的钣金折弯安装固定支架

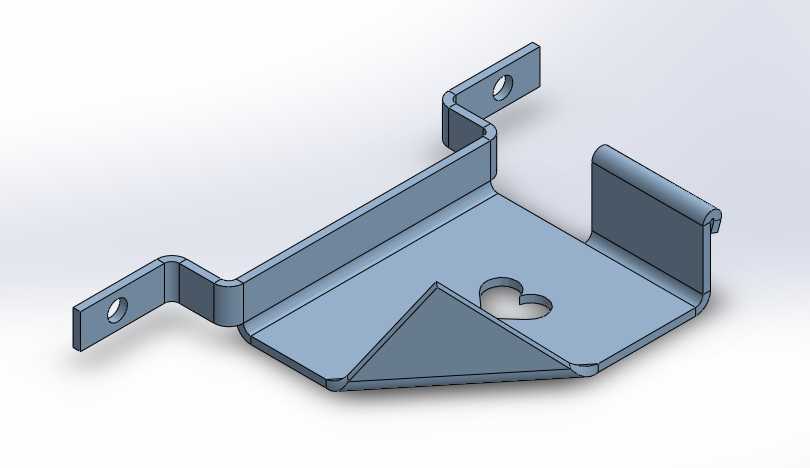

　　日常做小型设备内部构件设计时，这类带双侧安装耳的钣金支架是很常见的固定载体，多数用在低压电控柜内部走线承托、小型仪器仪表的侧装固定、轻工设备的小型功能模块挂载场景里，不像重型承重支架需要做厚板焊接结构，这类薄板折弯件的核心优势是加工工序少，量产时单批次冲裁折弯就能成型，不需要额外做焊接、铣削后处理，单件成本能压得很低。从结构上看，这个支架的主体承托面做了局部三角加强筋的压型，很多新手做钣金设计时容易忽略这类压型的作用，1.2到1.5毫米厚度的冷轧板如果只做平板折弯，承托面跨度超过80毫米时，手压就能感受到明显形变，压出三角凸筋之后，垂直方向的抗形变能力能提升40%以上，不需要额外增加板厚就能满足日常挂载小型模块的承重需求，一般这类支架单点位承重控制在3公斤以内完全不会出现永久形变。

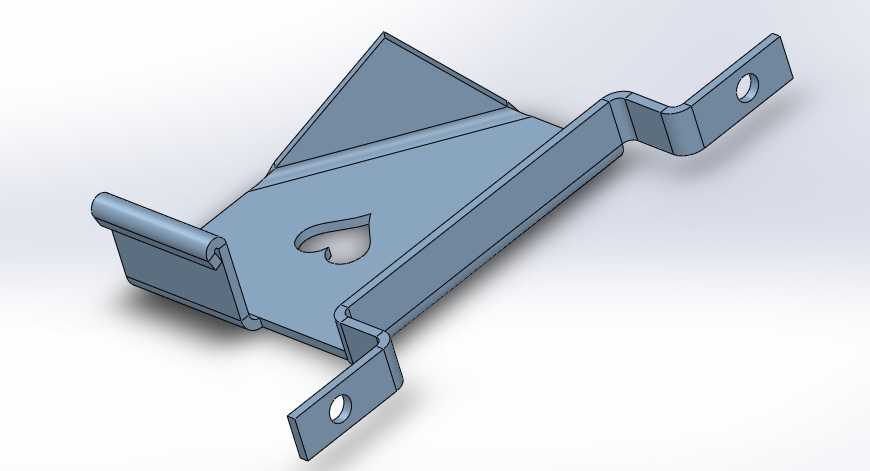

　　两侧伸出的安装耳做了90度折弯后再反向折出贴合边，安装孔位做了沉孔处理，用M4或者M5的自攻螺丝或者机丝螺丝固定时，螺丝头能完全埋入板件平面，不会突出表面刮蹭到挂载的设备外壳，安装耳的折弯边特意留了1.5毫米的让位间隙，固定在型材框架或者设备内壁时，不会因为折弯R角的存在导致安装面贴合不严，出现固定后支架翘曲的问题。承托面边缘的立边做了不同高度的折弯，一侧是短立边做侧向限位，另一侧是带卷边的高立边，卷边结构一方面是消除钣金裁切后的锐边，避免安装调试时划伤操作人员的手部，另一方面卷边形成的圆弧结构能让走线时的线材顺着圆弧过渡，不会被锐边割破线皮，很多电控柜内部的走线支架都会做这类卷边处理，比后期套护线齿的装配效率高很多。

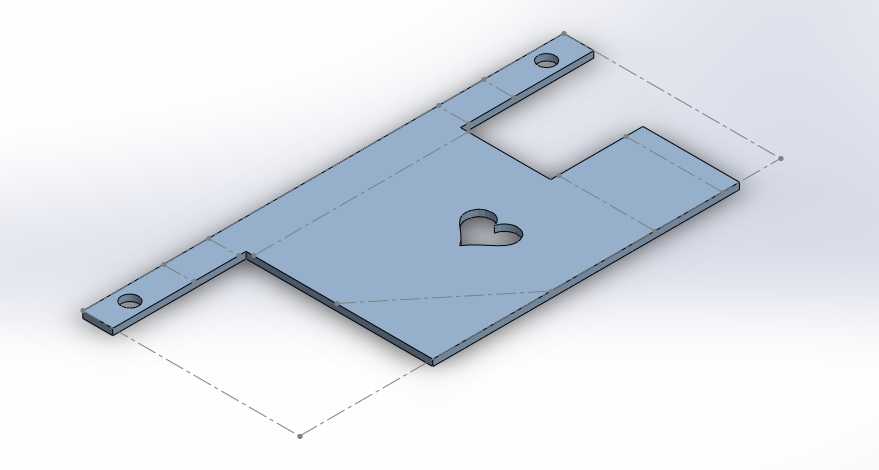

　　承托面上的心形镂空不是单纯的装饰结构，实际应用里这个位置可以用来穿扎带固定挂载的模块线束，也能作为减重孔降低支架整体重量，同时镂空位置能减少钣金件喷塑时的积液问题，做表面处理时多余的塑粉能从镂空位置漏出，不会在平面上积留形成粉瘤。做这类钣金件的建模时，要提前算好折弯扣除值，普通冷轧板90度折弯的扣除值一般按1.7倍板厚设置，不然加工出来的安装耳孔位会出现位置偏差，和预设的安装点位对不上，安装孔的边距要控制在孔径的1.5倍以上，不然折弯或者锁螺丝时容易出现孔位开裂的问题。

　　整体安装边界上，两个安装耳的中心距控制在120毫米左右，适配市面上常见的40系列铝型材的孔位间距，也能直接固定在厚度1到2毫米的设备钢板内壁上，主体承托面的宽度控制在60毫米，能放下大部分小型传感器模块、接线端子排这类小型构件，整体高度不超过30毫米，不会占用过多设备内部的安装空间，在空间紧凑的小型仪器内部安装时，不会和周边的其他构件出现运动干涉。设计时特意把所有的折弯外角都做了R0.5的圆角处理，没有尖锐的外角，安装时不会刮蹭周边的线材或者其他零件，所有的裁切边都做了去毛刺处理的工艺预留，加工时不需要额外做大量的人工去毛刺工序，能进一步压缩量产的加工成本。这类支架如果用在户外设备上，只需要把板材换成304不锈钢，表面做拉丝或者钝化处理就能满足防腐蚀需求，不需要改动整体结构，结构的通用性很强，只需要调整安装孔的位置或者承托面的尺寸，就能适配不同的挂载需求，是小型设备结构设计里复用率很高的一类基础构件。
