方形百叶窗式家用通风排气扇结构设计

做家用通风设备结构设计快十二年，经手的排风类产品少说也有三四十款，这款方形壁挂式排气扇的结构逻辑，是民用小风量排风场景里经过多轮迭代验证的成熟方案，没有花里胡哨的冗余设计，每一处结构都对应实际使用中的痛点。

先从应用场景说，这类排气扇最核心的使用场景是家庭厨房、无外窗的暗卫、小型出租屋的密闭隔间，还有部分临街商铺的储物间——这些空间的共性是自然通风条件差，容易积攒烹饪油烟、洗浴潮气、储物产生的霉味，长期不置换空气不仅会让墙面、家具受潮发霉，高浓度的污浊空气还会影响居住舒适度，甚至滋生细菌。和工业排风扇追求大风量、高风压不同，民用场景的排气扇首先要控制运行噪音，其次安装不能破坏墙体承重结构，还要兼顾外观和墙面的协调性，不能太突兀。

实际使用中，这款排气扇的核心功能是实现室内外空气的定向置换：运行时风叶高速旋转，在扇叶前后形成稳定的气压差，将室内侧的污浊空气持续推向室外侧，同时室内形成微负压，室外的新鲜空气会通过门窗缝隙自然补入，不需要额外布置新风管道，安装和使用成本都很低。和普通台扇、落地扇的内循环吹风不同，排气扇是真正实现室内外空气交换的设备，针对厨卫场景，还能在烹饪时快速抽走扩散的油烟，洗浴后15到20分钟就能把卫生间的相对湿度降到60%以下，避免镜面结露、毛巾发霉的问题。

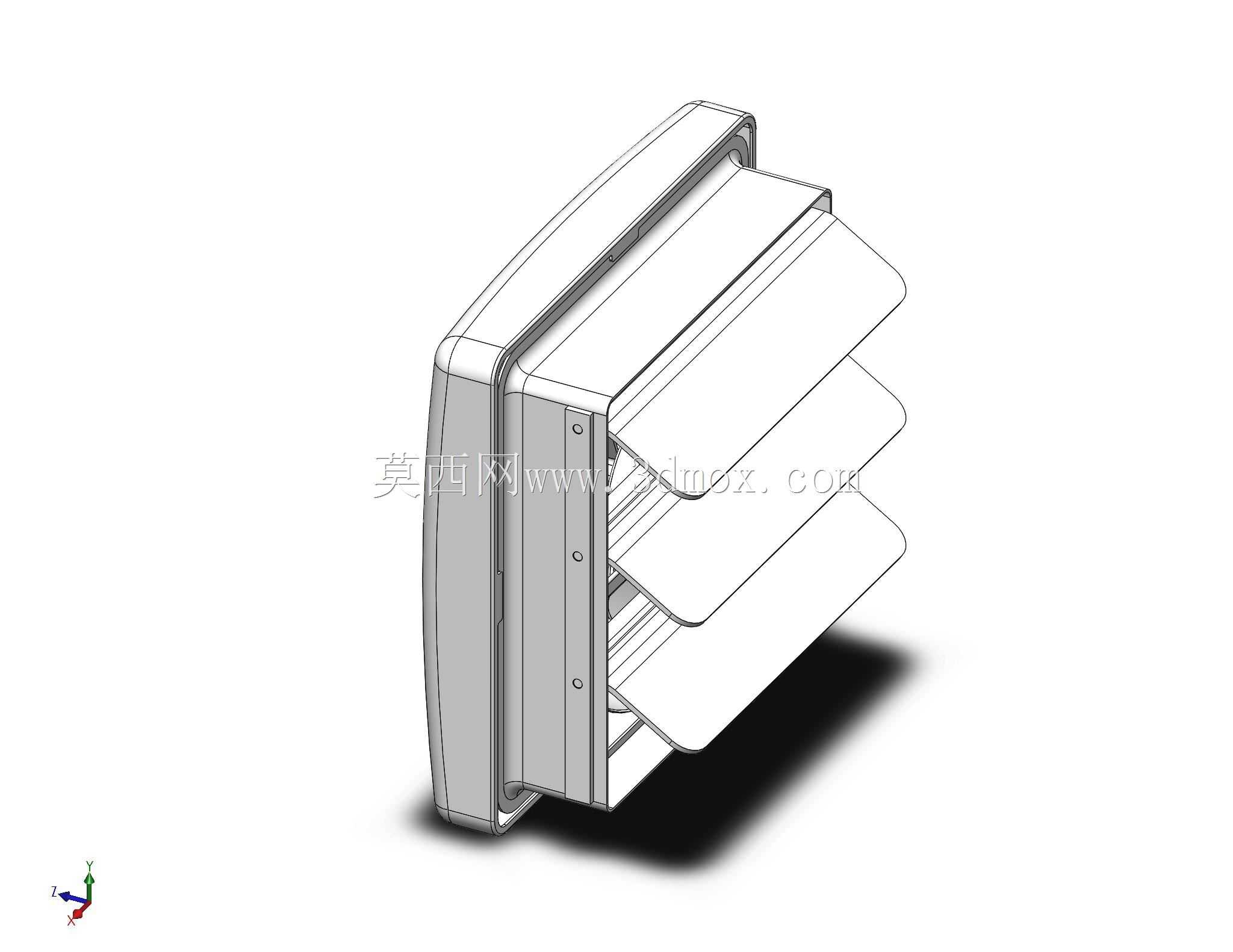

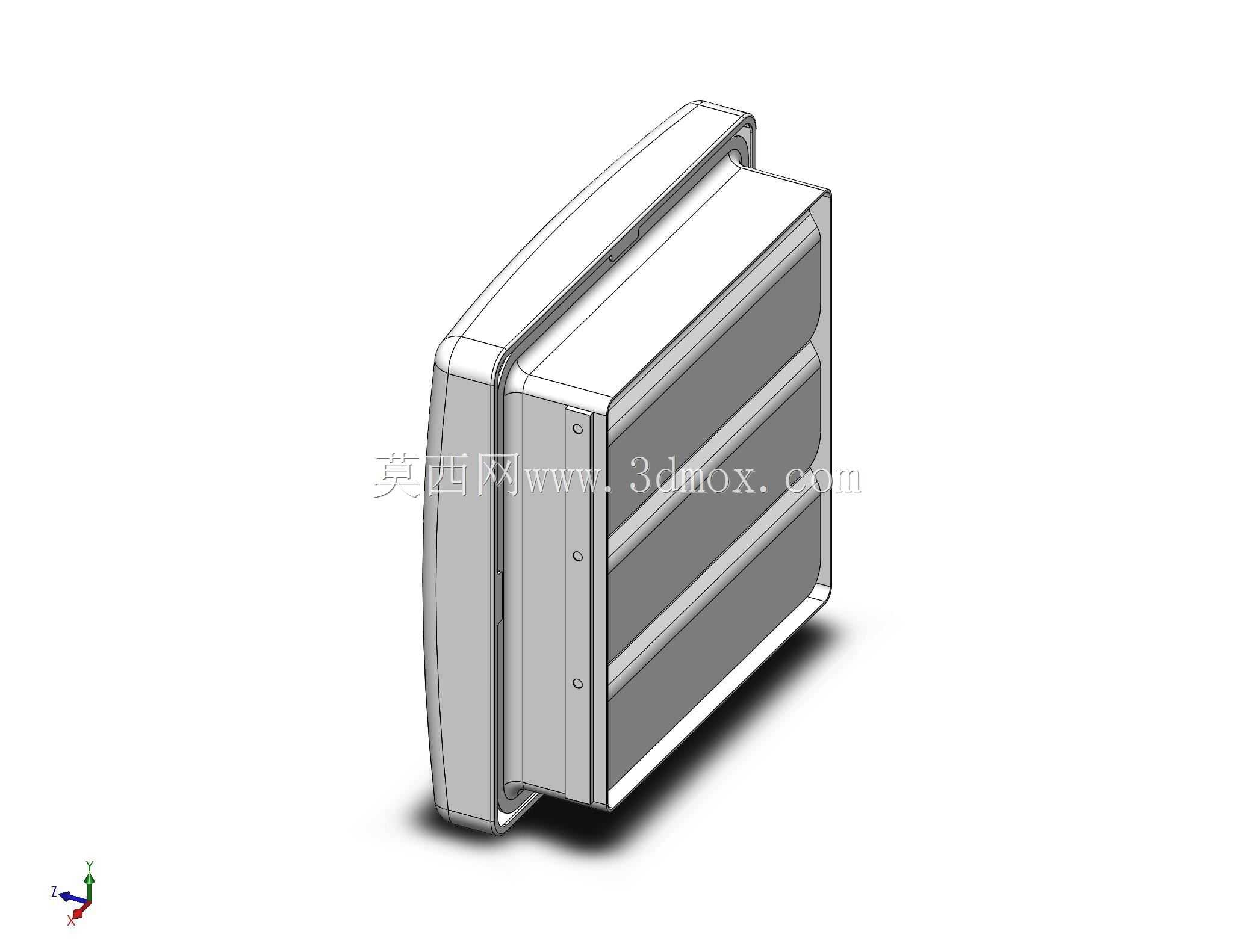

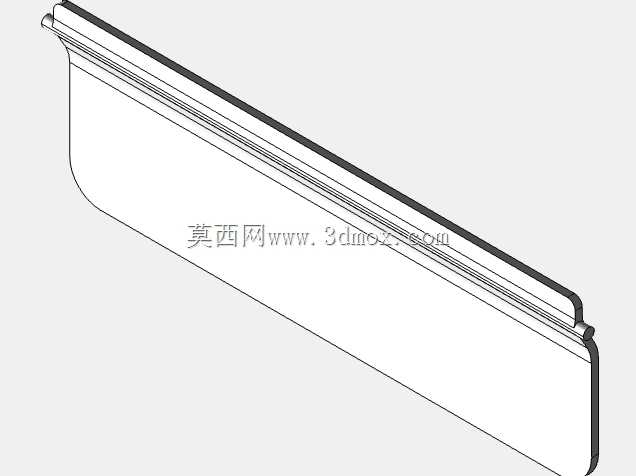

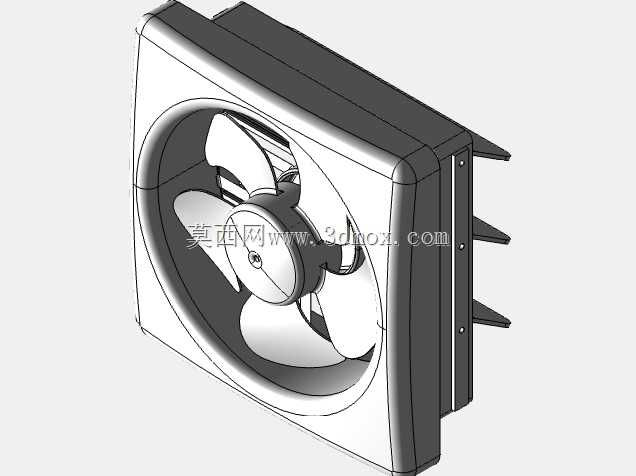

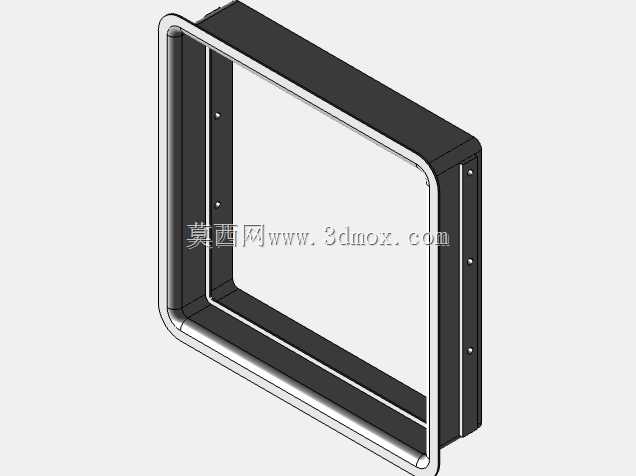

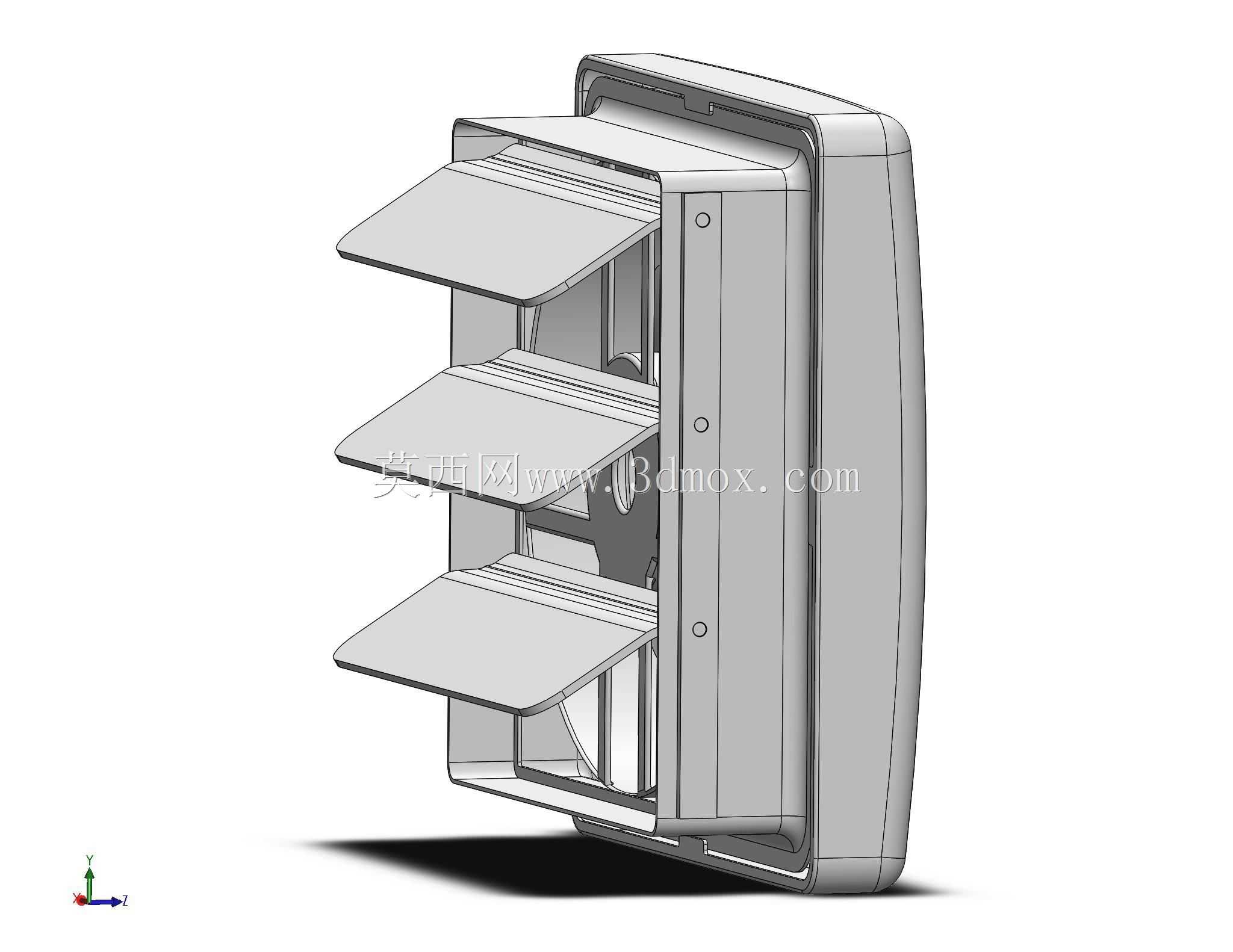

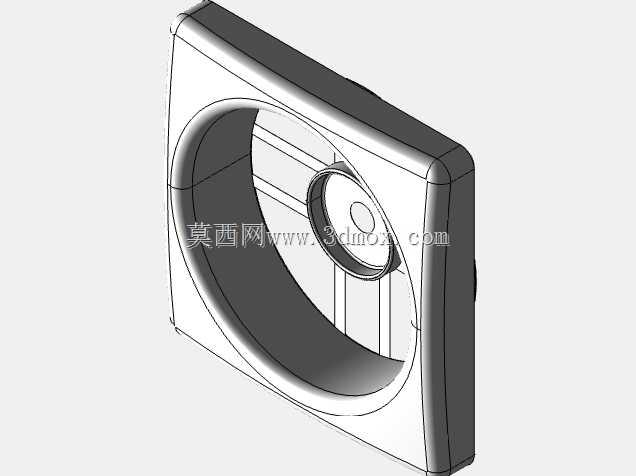

从结构设计思路来看，这款产品采用外方内圆的整体框架，首先是适配民用建筑最常见的方形预留孔洞——国内住宅厨卫的排风预留孔大多是300毫米见方的标准尺寸，方形外框可以直接和孔洞贴合，不需要额外做圆形孔洞的裁切，大幅降低安装难度。外框采用一体注塑的ABS工程塑料材质，边缘做了R3的圆角过渡，既避免安装时划伤施工人员，也能减少直角位置的应力集中，长期使用不会因为温度变化出现开裂。外框的室外侧集成了自垂式百叶结构，这个结构是设计里的关键细节：设备运行时，风叶吹出的气流会将百叶叶片向上吹起，保证排风通道顺畅；设备停机时，百叶叶片靠自身重力自然下垂闭合，完全封堵排风通道，既可以避免室外的灰尘、蚊虫、雨水倒灌进室内，也能在冬季减少室内热量通过排风孔流失，起到一定的保温密封作用。

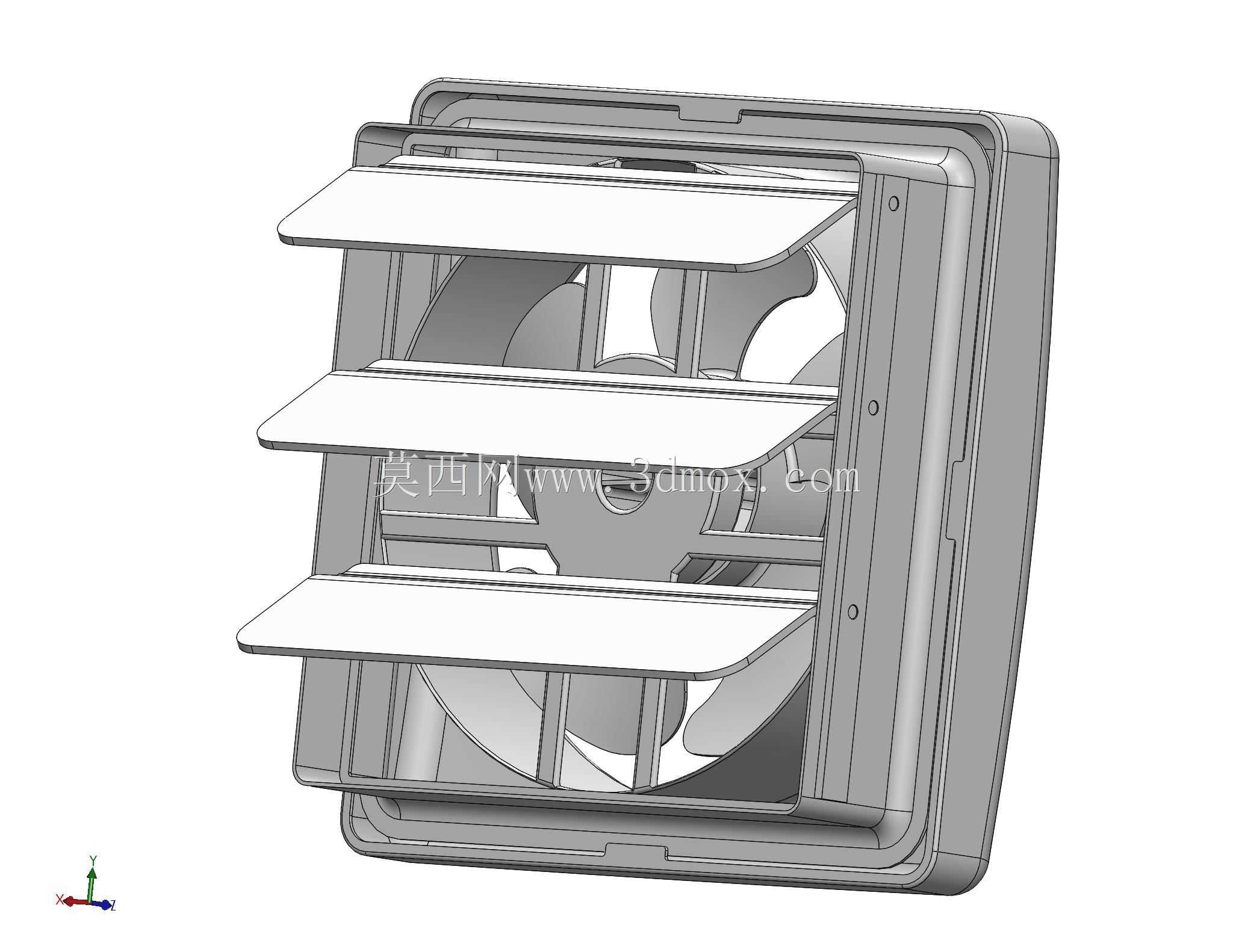

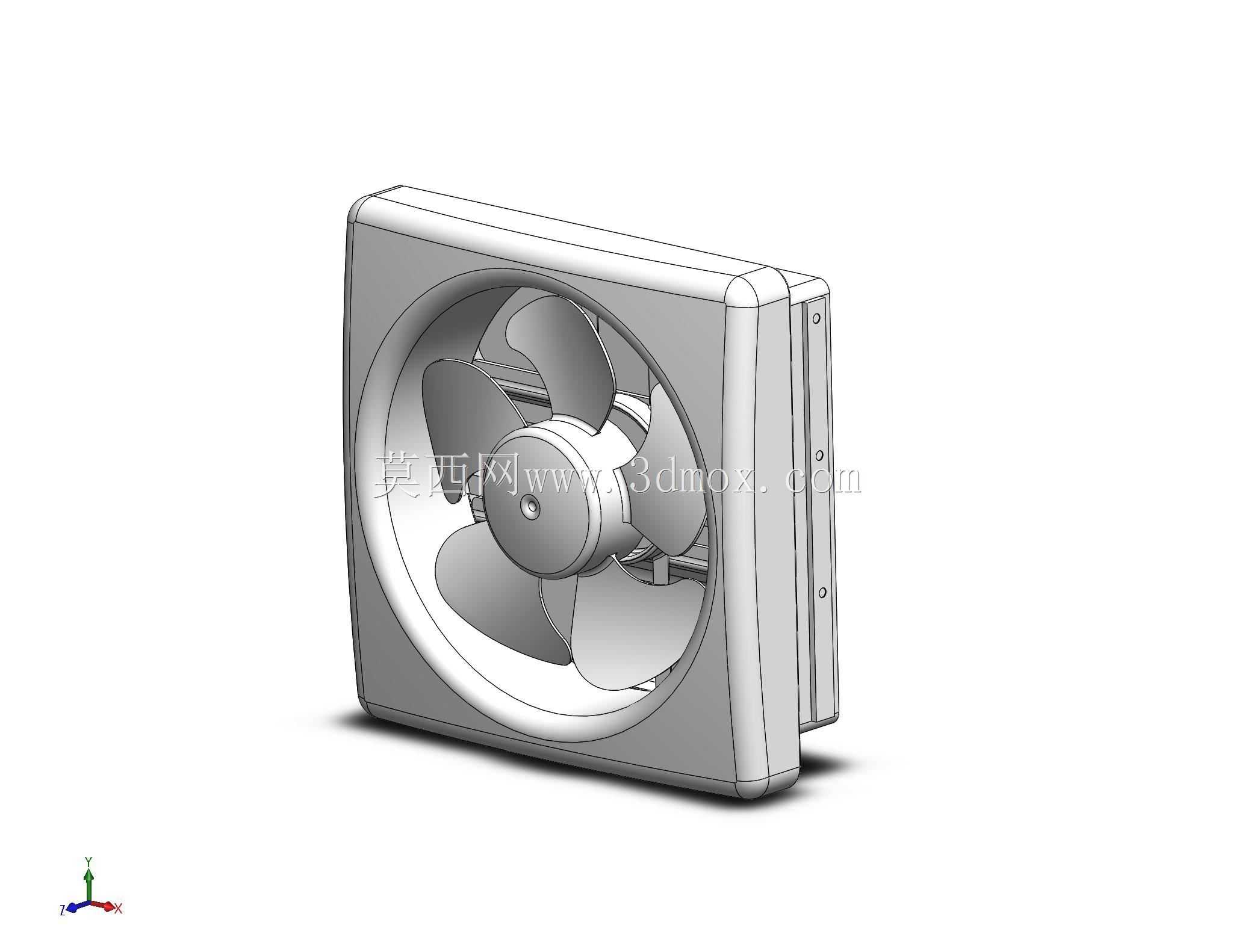

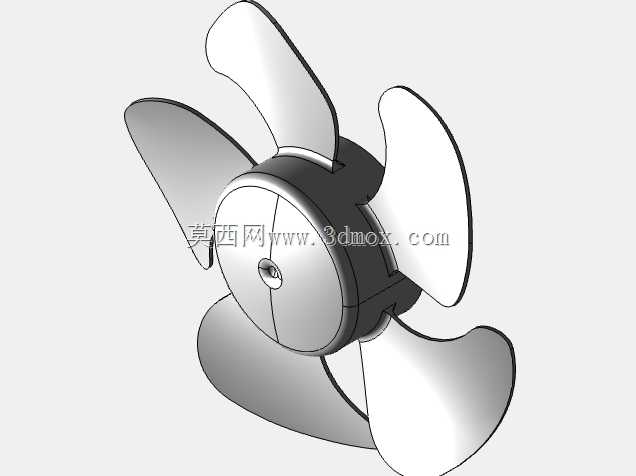

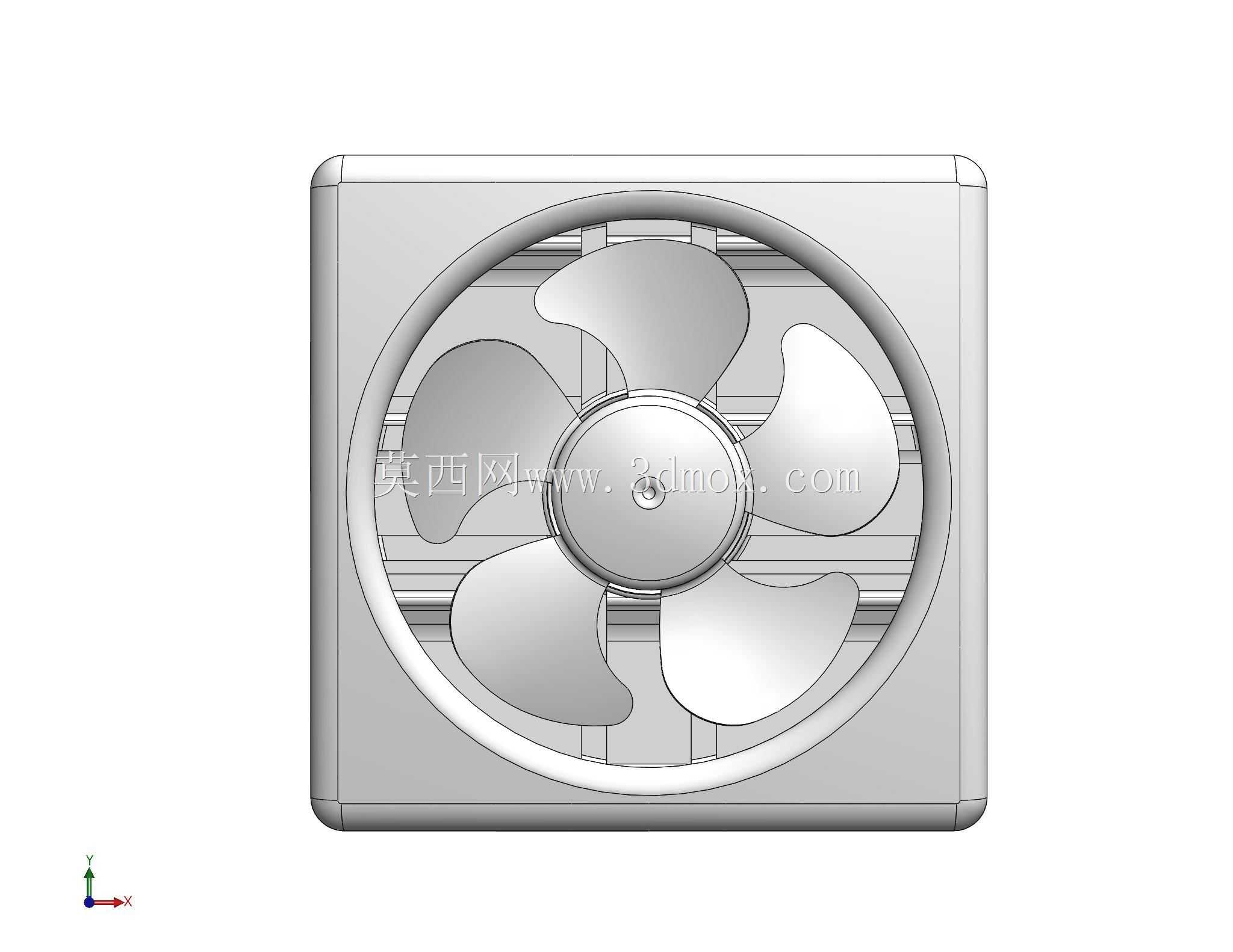

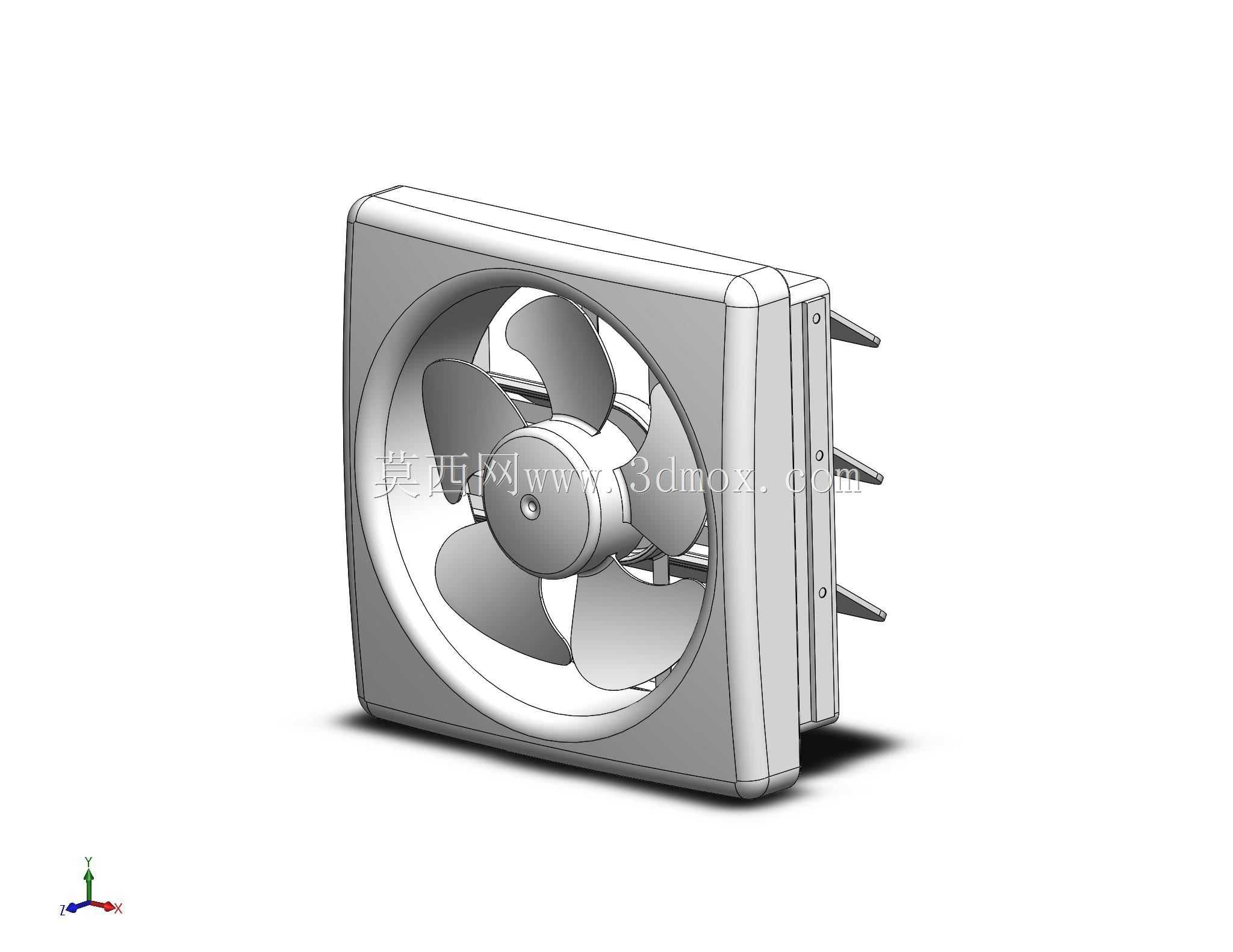

核心的风叶部分采用五叶轴流式设计，和常见的三叶风叶相比，五片叶片的叶型做了不等距的扭角优化，从叶根到叶尖的扭角从28度渐变到12度，这个参数是经过多轮流体仿真和样机测试确定的：既可以保证在额定转速下达到每小时120立方米左右的排风量，满足30平方米以内空间的通风需求，又能打散风叶旋转时产生的同频涡流，把运行噪音控制在42分贝以内，相当于室内轻声交谈的音量，不会在夜间使用时影响休息。风叶中心的轴套位置做了动平衡校准结构，出厂前会做整机动平衡测试，剩余不平衡量控制在0.2g以内，避免长期运行出现抖动、异响的问题。风叶和外框之间的导流圈做了5毫米的圆弧过渡，减少气流进入风叶时的紊流损失，提升排风效率。

安装边界和尺寸参数上，这款排气扇的标称扫风口径为300毫米，对应外框的整体外形尺寸为320毫米见方，安装时只需要在墙面开出305毫米左右的方形孔洞，将设备嵌入孔洞后，用四个自攻螺丝通过外框上预留的安装孔固定在墙面即可，不需要额外的安装支架。设备的整体厚度为120毫米，嵌入墙体后室内侧的突出量不超过20毫米，不会占用室内的有效空间，外框表面做了哑光白色的处理，和常见的白色厨卫墙面、吊顶颜色匹配度高，不会有突兀的感觉。电气部分的接线腔设置在设备顶部的独立密封仓内，接线完成后可以用卡扣式盖板密封，避免厨卫的潮气、油烟进入接线位置引发用电安全问题，电机采用含油轴承的单相异步电机，连续运行寿命不低于8000小时，满足民用场景的使用频次需求。

很多刚入行的结构设计师做这类民用通风产品时，容易一味追求大风量，把风叶扭角做的很大、电机转速提的很高，最后做出来的产品噪音超标，实际使用体验很差。这款产品的设计逻辑是在风量、噪音、安装便捷性三个核心维度做平衡，比如自垂百叶的叶片重量做了多轮调试，太重会导致排风时叶片打不开，增加风阻降低风量，太轻会导致室外有风的时候叶片被吹开，失去密封作用；风叶和外框之间的间隙控制在3毫米，间隙太大会出现气流回流，降低排风效率，间隙太小会因为热胀冷缩出现风叶擦碰外框的问题。这些细节没有什么高精尖的技术，都是在实际项目里反复测试、踩坑踩出来的经验，最终做出来的产品就是要让普通用户不需要复杂的安装流程，接上电就能稳定用个五六年，不需要频繁维护，这才是民用家电结构设计最核心的诉求。
