手动办公纸张冲孔设备结构设计

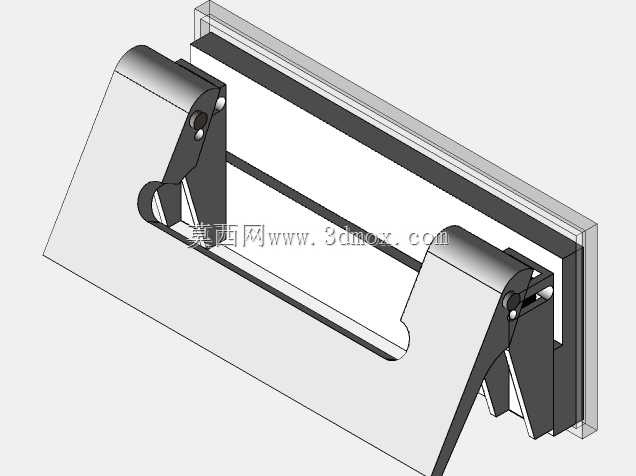

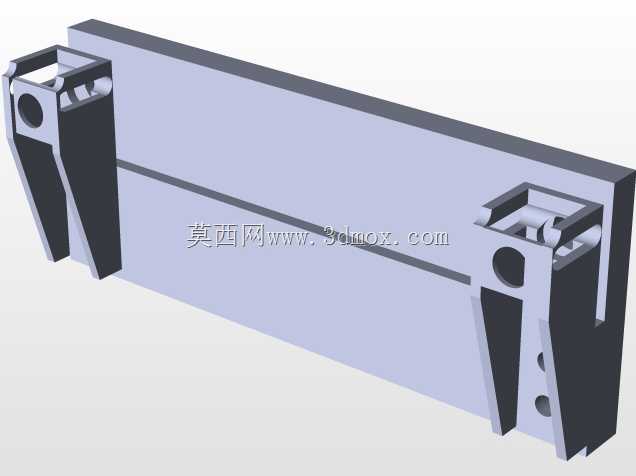

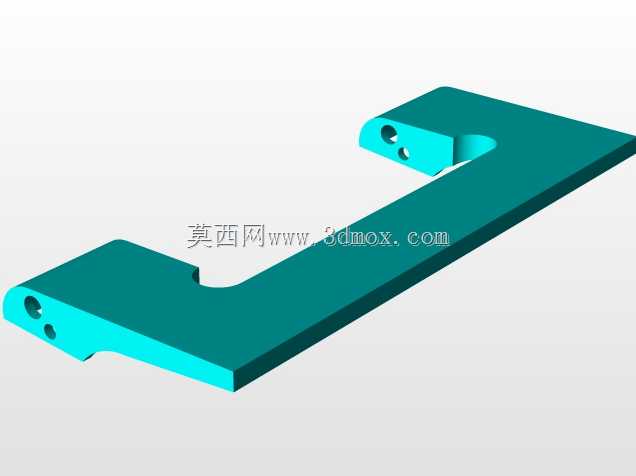

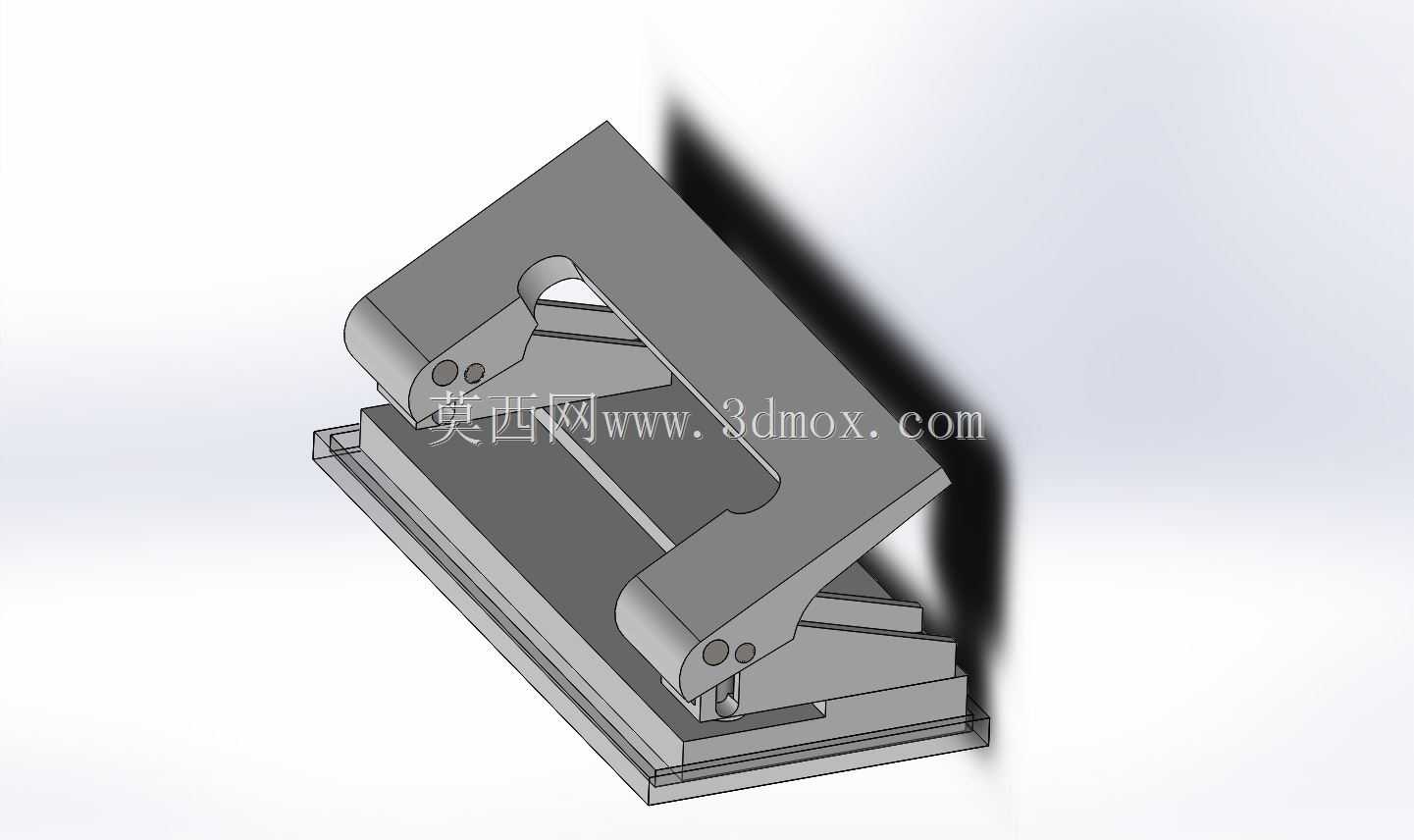

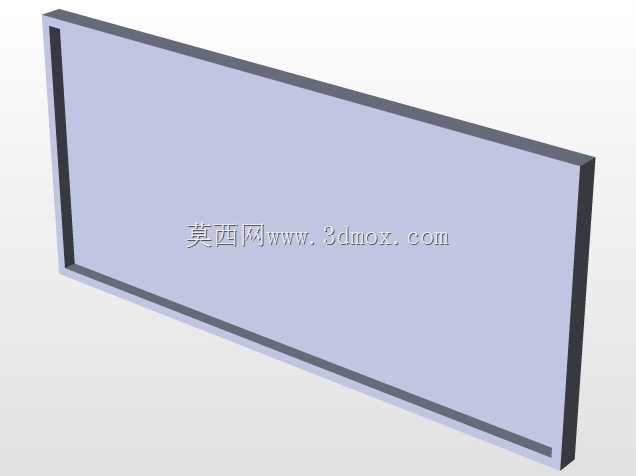

日常办公场景中，纸张装订前的冲孔工序是文档整理环节的高频操作，这款手动打孔设备的结构设计完全围绕桌面办公的轻量化使用需求展开，整体采用杠杆式施力结构，无需外接动力源，单手握持按压即可完成冲孔动作，适配常规办公桌面的摆放空间，底座预留的防滑垫安装位可避免作业过程中设备移位，保障冲孔位置精度。从功能实现逻辑来看，设备核心的冲孔组件采用上下对位的模切结构，冲头与下模的同轴度公差控制在0.05mm以内，可单次完成单孔或双孔的纸张冲切，常规70gA4纸张单次冲孔厚度可达20张，冲切后的纸边无毛刺、无拉扯毛边，冲孔位置距离纸张边缘的定位距离可通过底座侧边的可调挡块进行限位，适配不同规格的装订边距要求，冲切落下的纸屑会通过下模的落料通道直接进入底座内置的储屑仓，清理时只需抽出储屑仓即可倾倒纸屑，避免办公场景下的碎屑散落问题。设计过程中优先考虑了手动操作的施力舒适度，上压柄的握持区域做了圆弧过渡处理，杠杆支点的位置经过反复调校，将冲孔峰值施力控制在15N以内，长时间连续操作也不会产生明显的手部酸胀感，铰接位置采用销轴配合耐磨衬套的结构，反复开合过程中无旷量，长期使用后冲头对位精度不会出现明显偏移。设备的整体外形尺寸适配常规文件架的摆放空间，底座采用加宽的平底结构，无需额外固定即可稳定放置在桌面，安装边界无需预留额外的操作避让空间，除了常规办公纸张外，更换对应规格的冲头后，还可对薄塑料片、皮革封面等装订常用材料进行冲孔作业，设备的运动部件之间预留了合理的间隙，开合过程中可直观观察到机构的运动轨迹，也可通过三维模型进行干涉碰撞检查，验证各部件在极限开合位置的配合状态，对于文具类产品的结构设计入门学习者而言，该模型完整呈现了手动冲压类小型设备的力传递路径、部件配合关系以及定位结构的设计思路，可作为同类手动办公设备结构设计的参考案例，也可用于机械基础课程中杠杆机构应用的教学演示素材，帮助学习者理解手动施力类设备的力臂优化、作业端精度保障以及人机交互维度的设计考量。
