JBL GO便携蓝牙音箱外观结构复刻设计

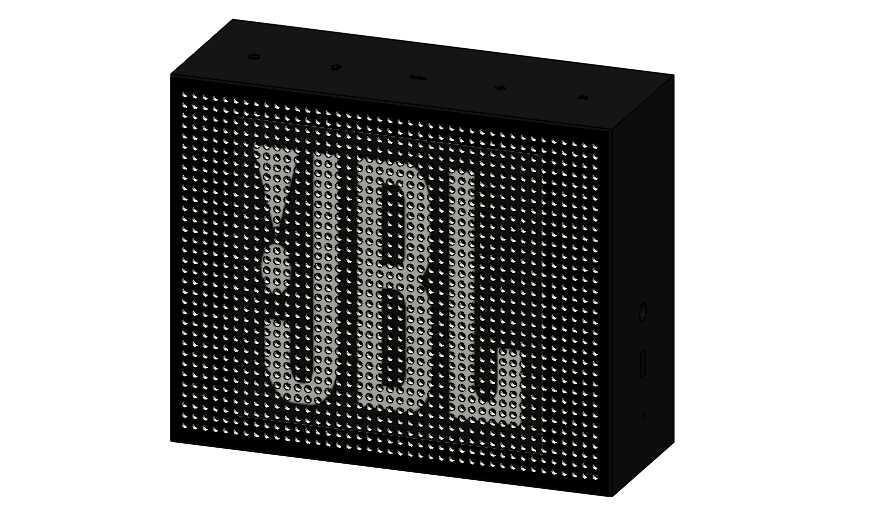

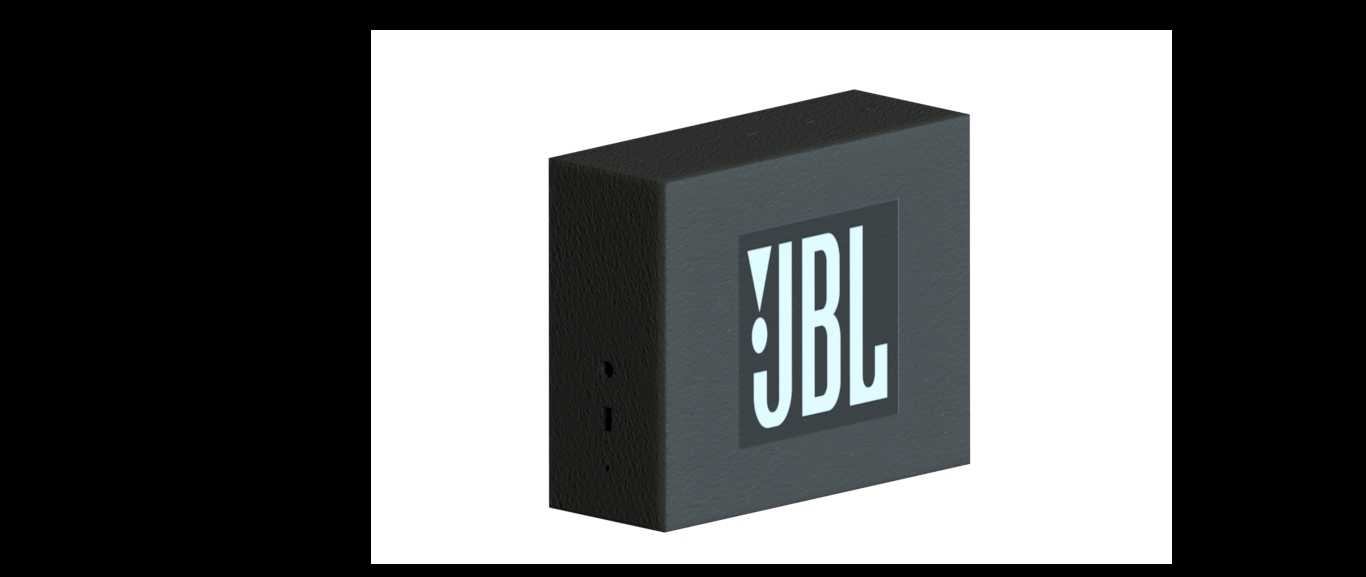

这款复刻的便携蓝牙音箱结构，完全参照实体产品的实际尺寸完成三维搭建，可直接用于消费电子类产品的结构参考、外观手板打样验证、同类型便携音频产品的设计对标工作。从实际应用场景来看，这类小型便携蓝牙音箱主要覆盖户外短途出行、桌面近场听音、小型空间背景音乐播放等使用场景，对结构的紧凑性、外壳材质的触感与抗损性、装配间隙的控制都有明确的工程要求。

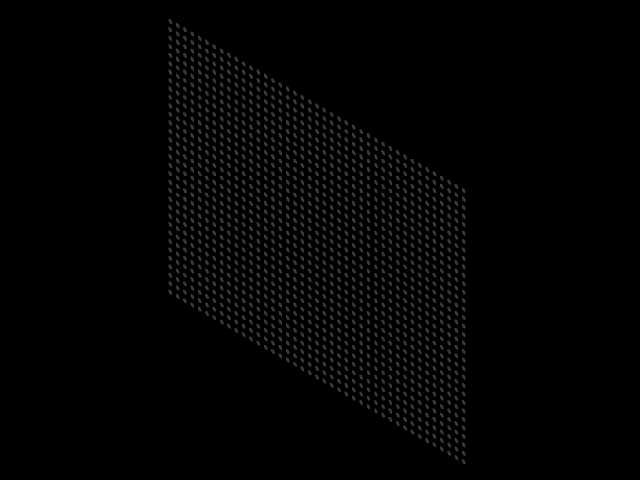

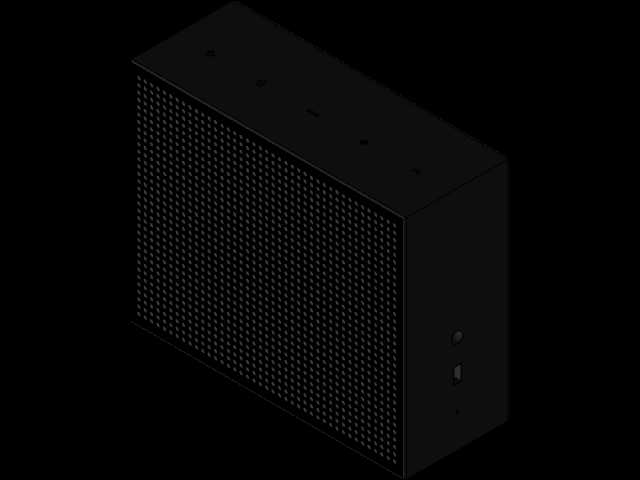

在功能特性的还原上，模型完整复现了产品的核心结构逻辑：外壳分为主体腔体与正面网罩两个核心部分，主体腔体采用硬质壳体作为内部声学元件的承载基础，预留了按键、接口、出声孔的对应安装位，所有安装位的边界尺寸都和实体产品保持一致，可直接用于验证内部电路板、扬声器单元、电池组件的堆叠空间是否存在干涉。正面的穿孔网罩采用点阵式开孔设计，开孔的排布密度、孔径大小都经过声学验证，既可以保证出声效率，也能对内部扬声器单元形成物理防护，避免异物进入腔体造成元件损坏。

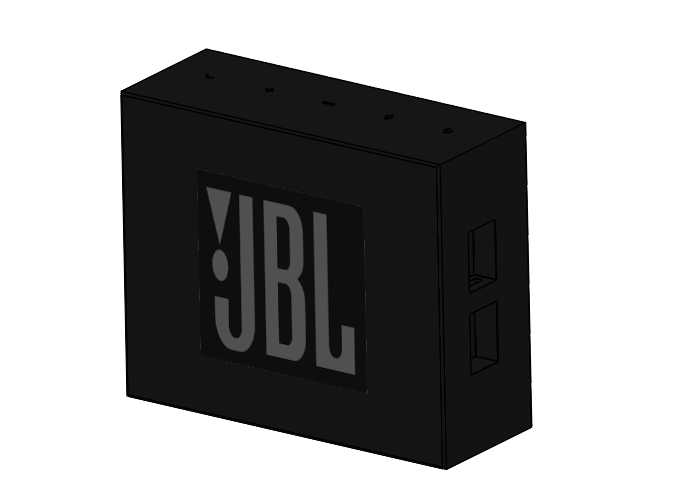

设计思路上，整个模型遵循便携音频产品的结构设计逻辑，首先确定整机的外形边界，保证单手握持的尺寸合理性，整机轮廓采用方正切角设计，没有多余的突出结构，方便用户放入衣物口袋或者小型随身包袋中携带。外壳材质的区分也在模型中做了明确体现，腔体部分采用亮面橡胶质感的包覆设计，既可以提升握持时的摩擦力，减少滑落风险，也能在日常使用中抵御轻微的剐蹭与磕碰，避免外壳留下明显划痕；网罩部分采用硬质钢材作为基底，表面做穿孔处理，兼顾结构强度与出声需求，两种材质的拼接位置预留了均匀的装配间隙，避免不同材质因热胀冷缩出现挤压变形或者缝隙不均的问题。

从安装边界来看，模型的所有外部接口位置、按键排布位置都和实体产品完全对齐，底部的防滑支撑结构高度也做了精准还原，保证产品放置在平面上时的稳定性，不会因为播放时的振动出现移位。腔体内部的空间预留完全匹配常规便携蓝牙音箱的元件堆叠需求，扬声器单元的安装位深度、电池仓的尺寸、控制电路板的放置空间都做了合理的避让，不会出现元件堆叠时的空间冲突。网罩与主体腔体的连接结构采用嵌入式卡扣设计，不需要额外的固定螺丝即可完成装配，既可以提升外观的整体性，也能降低后期装配的工序复杂度，提升生产效率。

对于结构设计从业者来说，这个模型可以作为便携消费电子产品结构设计的参考样本，直观了解小型音频产品的空间堆叠逻辑、材质搭配方式、装配结构设计思路；对于三维建模从业者来说，模型的曲面处理、穿孔阵列排布、不同材质部件的装配关系都具备参考价值，可以用来练习消费电子产品的外观建模与结构拆分技巧；对于手板打样环节来说，精准的尺寸控制可以直接用于3D打印验证，快速完成外观样件的制作，校验整体的握持手感与外观效果。
