斜网式自动污水过滤清理装置结构设计

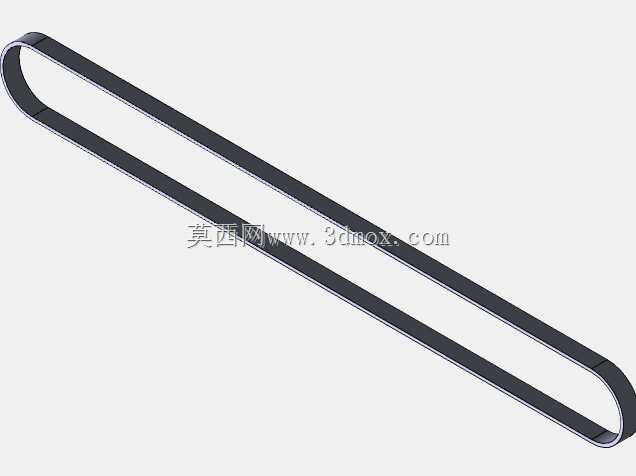

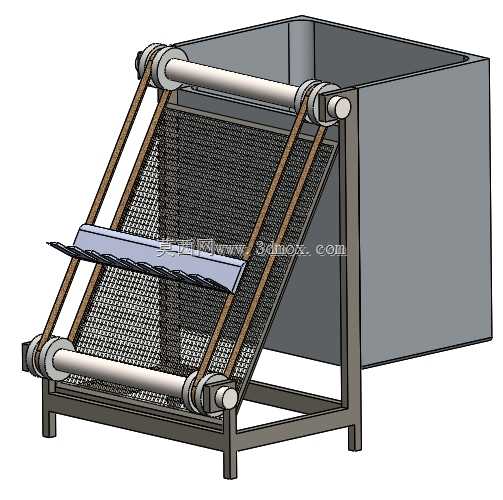

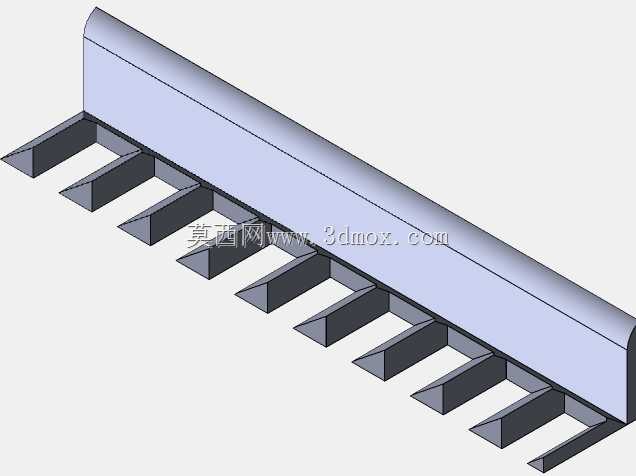

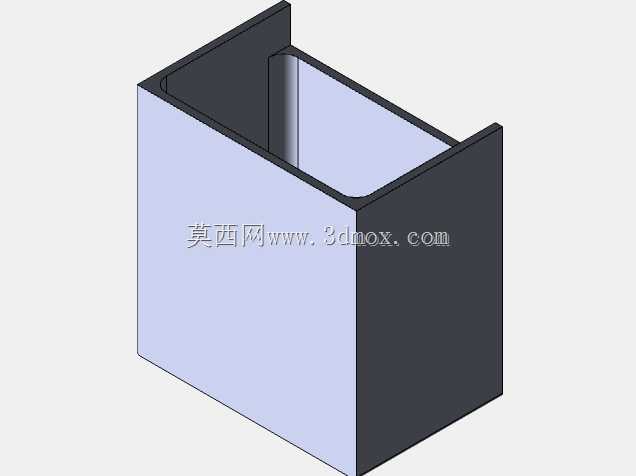

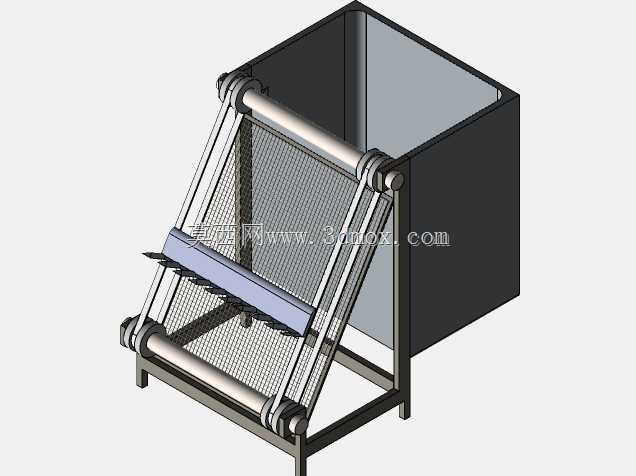

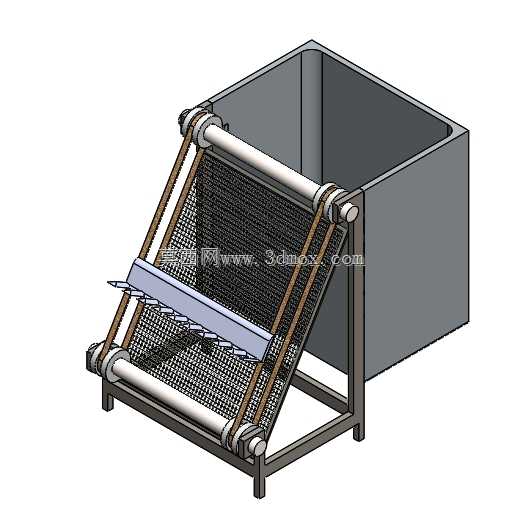

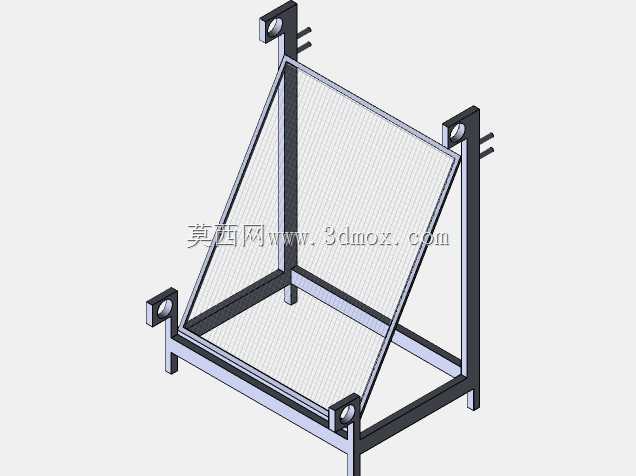

这套装置主要应用在中小型污水处理站的进水端、工业循环水旁滤单元、养殖废水预处理段，用来替代传统需要人工定期捞取浮渣、拦截栅渣的固定式格栅，解决人工清掏劳动强度大、清污不及时导致栅网堵塞过水不畅的问题。从结构设计逻辑来看，整体采用倾斜式网面布局，网面与水平面保持约60度倾角，后方配套敞口式集水箱体，待处理污水从网面前端流入时，粒径大于网孔的固体杂物、纤维渣、漂浮类垃圾会被截留在倾斜网面上，随着上下两端的辊轴带动环形网带缓慢回转，截留的渣料会顺着倾斜网面向上输送，到达网面顶端时依靠设置的刮渣板将渣料刮落至侧边排渣区域，整个过程无需人工介入扫气、捞渣，相比传统固定格栅能持续保持过水通量，不会因为渣料堆积出现雍水现象。设计时充分考虑了安装边界的适配性，整体机架采用方管焊接成型，底部预留四个地脚安装孔，可直接固定在混凝土浇筑的设备基础上，后方集水箱的出水口可直接对接后续污水处理工序的进水管道，不需要额外做变径转接，网面两侧设置挡边结构，避免污水从网面侧边流走出现短路流的情况。辊轴两端采用带座轴承固定，日常维护时只需要定期加注润滑脂即可，刮渣板采用可调节的安装结构，磨损后可以快速调整间隙或者更换刮板，不需要拆解整个网带组件。网带的张紧结构设置在下端辊轴的两端，通过调整螺栓就能改变辊轴间距，补偿网带长期运行出现的拉伸变长问题，避免网带打滑跑偏。从实际使用场景出发，这种结构不需要配套高压反冲洗系统，依靠网带回转和刮板作用就能完成自清洁，整体能耗低，结构简单经济，适合处理水量不大、渣料以漂浮物、大颗粒悬浮物为主的污水处理场景，安装时只需要保证设备整体水平，网面倾角误差控制在2度以内，就能保证渣料顺利被输送至排渣端，不会出现渣料滑落回污水区的问题。
