卧式承压储运用罐体总成结构设计

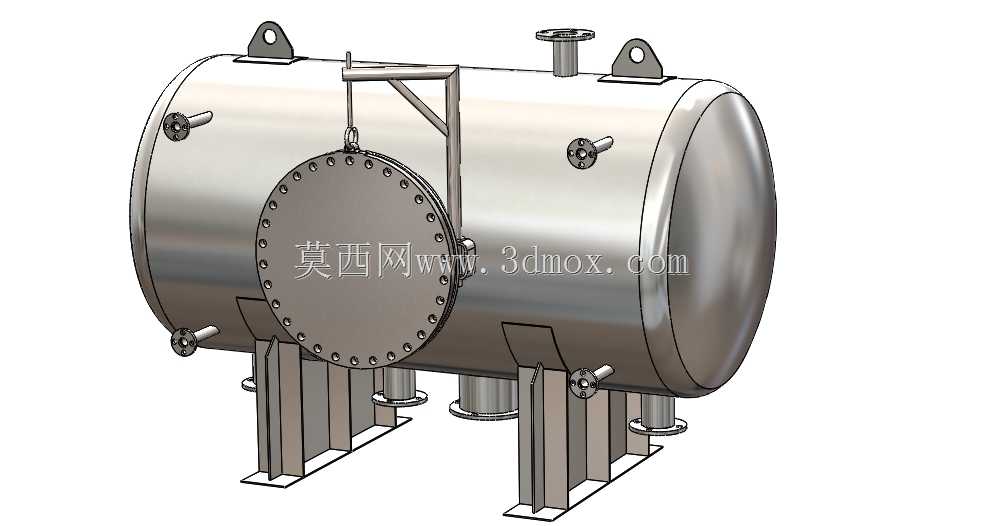

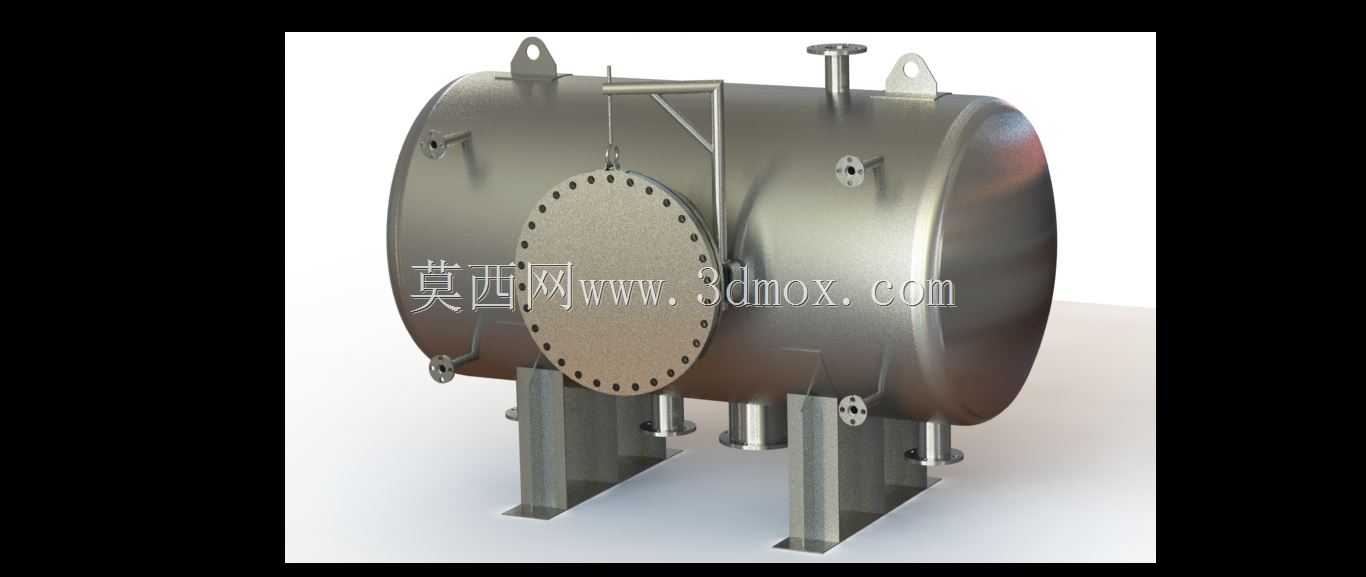

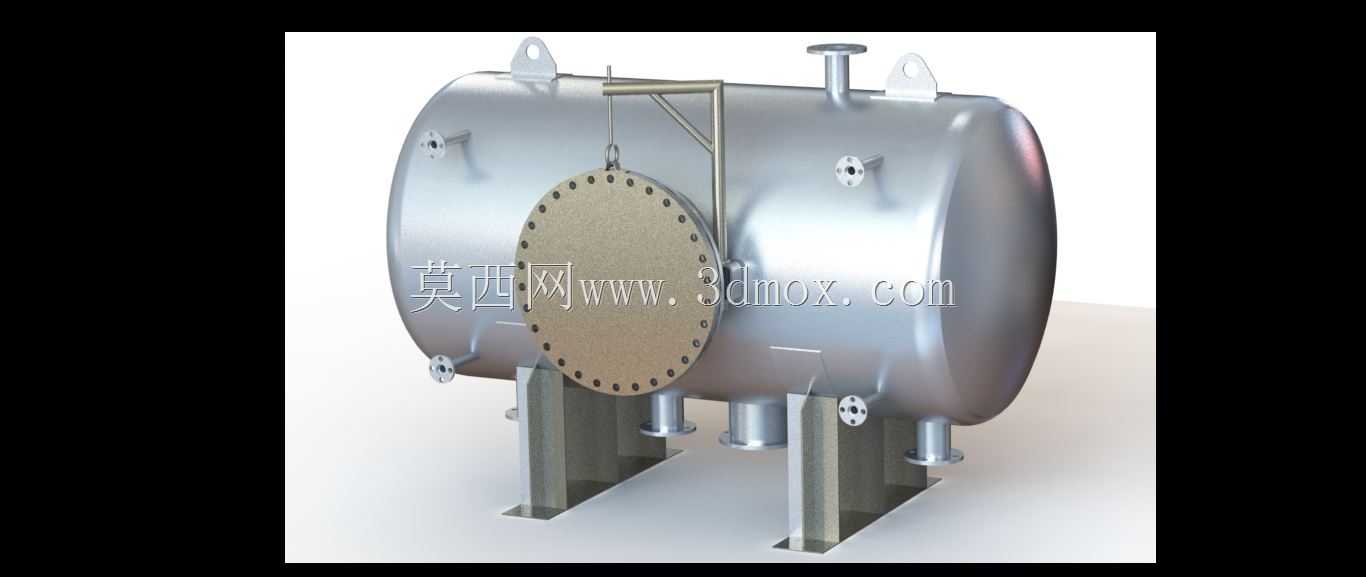

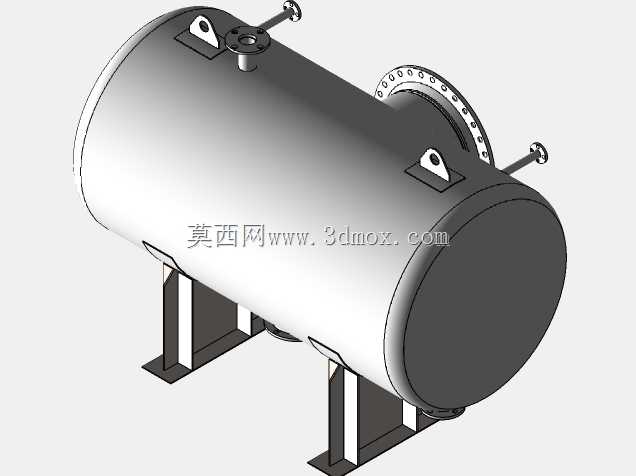

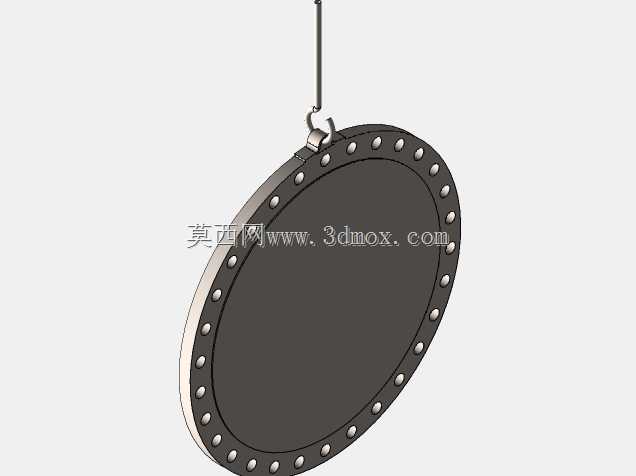

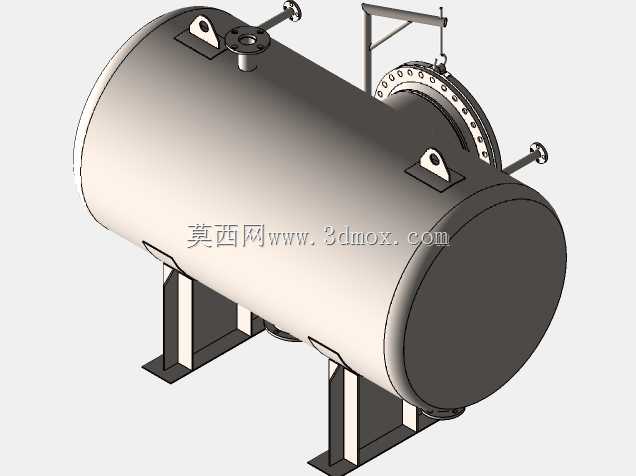

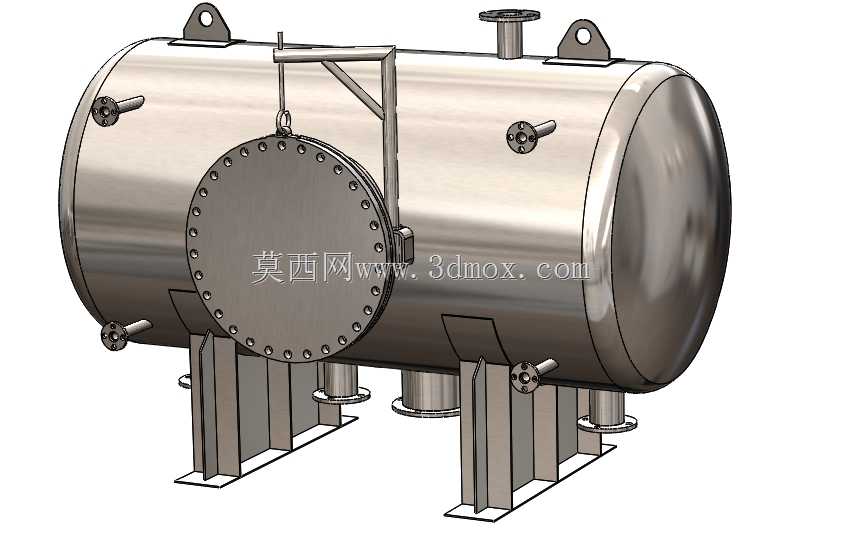

该卧式承压罐体总成，多用于化工、食品加工、能源配套领域的流体介质暂存、稳压缓冲工序，可承载带压液态、气态介质的静态存储需求，也可作为流程管线中的缓冲单元平衡管路压力波动，避免前端供料流量脉动对后端工序造成冲击。整体采用卧式布局，底部设置四组立式支撑鞍座，鞍座与罐体底部采用焊接连接，支撑脚预留安装通孔，可直接通过膨胀螺栓固定于混凝土设备基础，安装时需保证各支撑面平面度公差控制在2mm以内，避免罐体安装后产生附加装配应力影响承压密封性。罐体端部设置快开式人孔结构，人孔盖采用周向均布螺栓锁紧，配套设置转臂式提升支架，无需额外吊装设备即可完成人孔盖的开启、回转操作，方便运维人员进入罐体内部开展检修、清洁作业，转臂铰接位置设置耐磨衬套，可降低频繁启闭带来的结构磨损，延长部件使用寿命。罐体表面布置多组不同通径的接管法兰，分别用于介质进出、压力检测、安全泄放、排空排污等功能，各接管位置根据工艺流程走向排布，避免接管之间的安装干涉，同时预留足够的阀门安装操作空间。顶部设置两组吊耳结构，可满足设备整体吊装转运的受力需求，吊耳焊接位置做局部补强处理，避免吊装时局部应力过大造成罐体变形。设计过程中优先考虑承压结构的应力分布合理性，筒体与封头连接处、接管开孔位置、人孔周边均做应力校核，在满足承压强度要求的前提下尽可能降低板材冗余厚度，控制设备整体自重。筒体采用拉丝不锈钢材质，适配有洁净要求的应用场景，内壁光滑无卫生死角，可减少介质残留，方便清洁作业。各法兰密封面采用突面结构，配套非金属密封垫片即可满足中低压工况的密封要求，安装时需对称锁紧螺栓保证密封面受力均匀。整体结构拆分清晰，罐体、人孔盖、提升支架三个独立部件可单独拆分加工，降低单个构件的加工难度，装配时通过焊接、螺栓连接即可完成总装，各配合位置预留合理的装配公差，避免现场装配时出现修配工作量过大的问题。
