标准深沟球滚动轴承三维结构设计

在各类旋转传动设备的结构设计中，深沟球轴承是应用覆盖范围最广的支撑类部件，从普通民用家电的电机转轴，到工业生产线的输送辊筒、机床主轴的辅助支撑端、中小型减速机的输入输出轴定位，再到农用机械、工程机械的旋转铰接点位，几乎所有存在连续回转运动的机械结构中，都能见到这类轴承的应用。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗，同时约束轴的径向与少量轴向窜动，保证轴上零件比如齿轮、带轮、联轴器的回转精度始终处于设计允许的公差范围内。

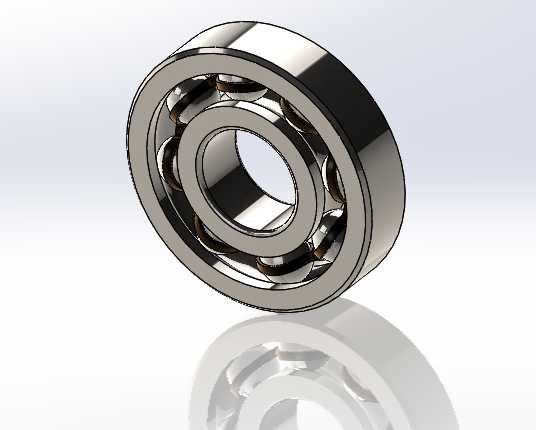

这套三维结构完整还原了深沟球轴承的全部组成零件：包含带滚道的内圈、外圈，整组均匀排布的精密钢球，以及用于分隔钢球、避免相邻钢球直接接触产生额外摩擦磨损的保持架。建模过程中严格遵循滚动轴承的通用设计逻辑，内圈与轴采用过盈配合的尺寸边界设计，安装时通过压装或者热装的方式固定在轴颈位置，随轴一同回转；外圈与设备的轴承座孔采用过渡或者小间隙配合，固定在机座的安装孔内作为支撑基准。钢球的直径、数量与内外圈滚道的曲率半径完全匹配，保证钢球与滚道的接触处于赫兹接触应力的合理区间，既能够承受额定的径向载荷，也可以承受双向的轴向载荷，适配多数既有径向力又有少量轴向力的轴系工况。

从安装边界来看，模型预留了标准轴承的安装尺寸参考，内圈的定位轴肩高度、外圈的座孔挡肩高度都符合通用安装规范，避免设计过程中出现轴肩过高导致轴承拆卸困难、或者轴肩过低无法提供足够轴向定位力的问题。保持架采用浪形冲压结构的设计形态，兜孔间隙控制在合理范围，既能够将钢球均匀分隔在滚道圆周上，避免钢球在运转过程中扎堆挤压，也不会因为间隙过小卡滞钢球的自由滚动。在实际选型应用中，这类轴承的极限转速较高，适用于高速回转的工况，比如中小型电机的两端支撑，搭配润滑脂或者稀油润滑时，能够在额定载荷下长期稳定运转，不需要频繁维护。

建模时对各零件的装配关系做了完全还原，内圈滚道、钢球球面、外圈滚道之间的接触约束符合实际装配状态，保持架与钢球的位置关系准确，既可以用于设备整体装配时的干涉检查，确认轴承安装位置与周边零件比如端盖、密封件、锁紧螺母的间隙是否足够，也可以作为机械原理教学的演示模型，直观展示深沟球轴承的内部结构与运转时各零件的运动关系。在非标设备设计过程中，直接调用这类成熟的标准件三维模型，能够大幅节省重复建模的时间，只需要根据轴系的载荷大小、转速要求、安装空间尺寸选定对应规格的轴承，就可以直接完成轴承座、轴颈相关结构的尺寸匹配设计，避免自行建模时出现尺寸偏差导致后续加工的零件无法装配标准轴承的问题。

需要注意的是，这类轴承的承载特性以径向载荷为主，轴向承载能力会随着径向游隙的增大而小幅提升，但如果工况中存在较大的轴向载荷或者冲击载荷，就需要搭配角接触轴承或者推力轴承组合使用，不能单独依靠深沟球轴承承受大轴向力，否则会造成滚道与钢球的早期点蚀、保持架变形损坏，大幅缩短轴承的使用寿命。在装配设计时还要考虑密封与润滑结构的匹配，在粉尘、潮湿的工况下，需要选用带防尘盖或者密封圈的同规格轴承，或者在轴承外侧设计额外的密封装置，避免外界杂质进入滚道加剧磨损，同时保证润滑介质能够稳定留存于滚道接触表面，形成连续的油膜降低摩擦系数。
