阀类铰接式连接支架结构设计

　　该构件属于流体控制阀门系统中的铰接式连接支撑部件，主要应用在中小通径的工业控制阀、液压换向阀组的安装工位中，承担阀组内部活动阀芯组件的铰接定位、外部管路接口的承载以及相邻阀块的连接固定作用。在实际工况中，这类零件多布置在阀组的动力输入侧，需要配合凸轮、摆杆类传动件完成阀芯的行程切换，因此结构上同时集成了轴套安装位、铰接耳座、平面安装法兰三类特征，避免了多零件拼接带来的装配累积误差。

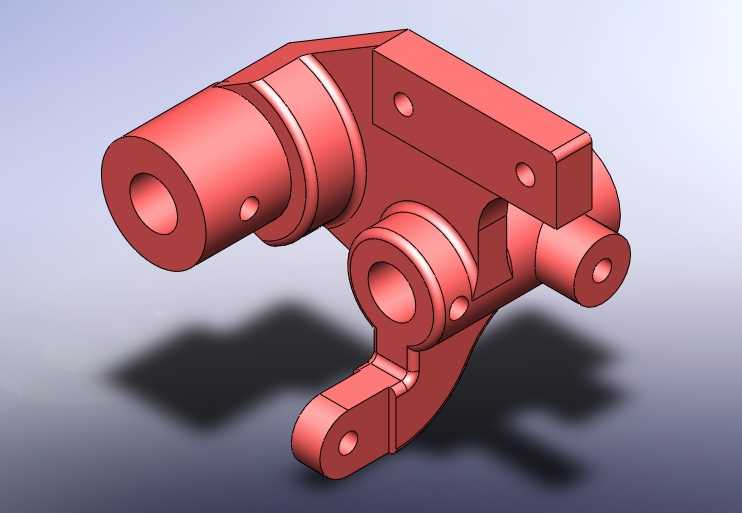

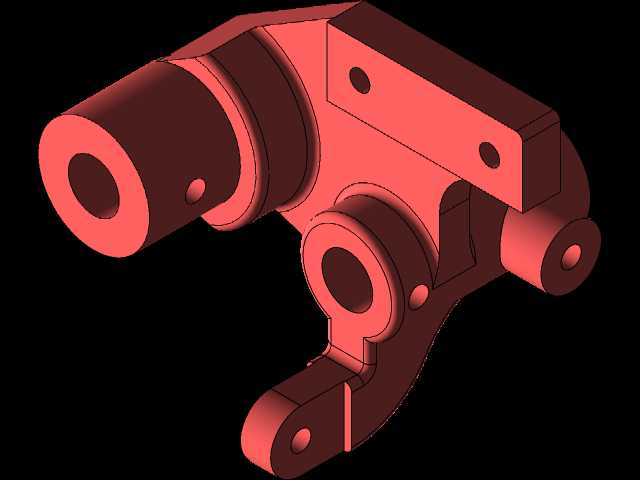

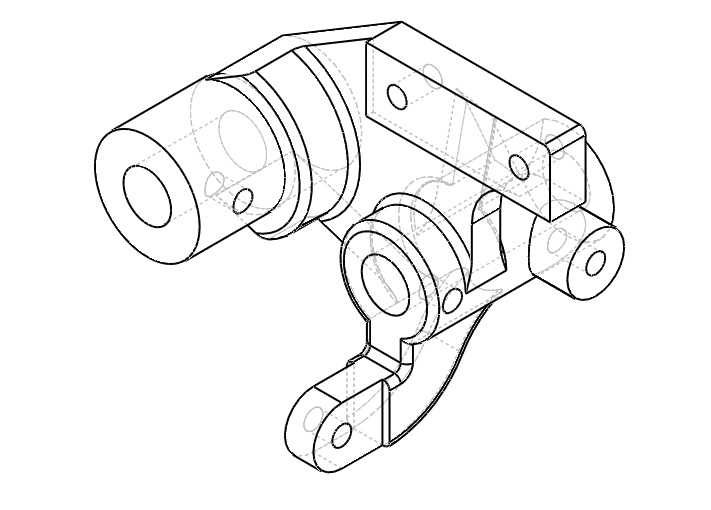

　　从结构设计逻辑来看，主体采用一体化铸钢或铝合金铣削成型方案，左侧大直径筒状结构为阀芯轴套安装腔，内孔精度要求控制在H7级公差范围内，内壁预留0.2mm的珩磨余量，保证阀芯往复运动时的同轴度，避免卡滞问题；筒身侧面的径向小孔为润滑油注油孔，可在长期运行中向配合面注入润滑脂，降低运动副磨损速率。中部的立式安装板设置了两个沉头安装孔，用于将整个构件固定在阀组的主安装基板上，孔位间距严格匹配阀组通用安装孔系标准，安装面平面度要求不超过0.02mm，保证装配后不会出现倾斜导致的传动卡涩。

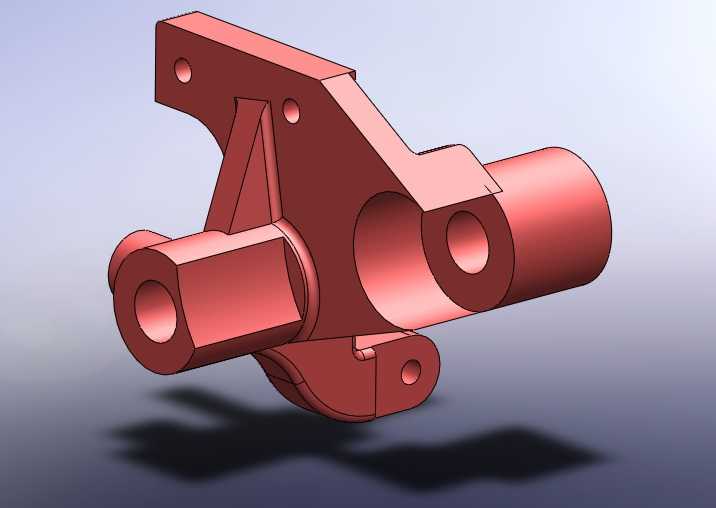

　　下部延伸出的单耳铰接座用于连接外部摆臂传动件，铰接孔内可镶嵌铜套提升耐磨性能，耳座根部做了R3的圆角过渡，避免长期受交变载荷时出现应力集中断裂的问题；右侧伸出的短轴结构为辅助定位轴，用于安装复位弹簧的定位座，保证阀芯复位时的受力均匀性。在安装边界方面，该零件整体最大外轮廓长度控制在120mm以内，最大宽度65mm，最大高度78mm，安装时左侧筒状结构需要预留至少15mm的轴向空间用于端盖密封件的安装，下部铰接耳座需要预留30mm的摆臂活动空间，避免运动过程中与相邻阀块或管路发生干涉。

　　设计过程中针对壁厚做了均匀化处理，主体壁厚控制在6mm，安装孔位周边局部加厚至10mm，既保证了整体结构强度，又控制了零件重量，适配移动设备上的紧凑型阀组安装需求。所有外露棱边均做了C1倒角处理，去除加工毛刺，避免装配时划伤密封件或操作人员。这类铰接支架在实际应用中，直接决定了阀组传动机构的运行稳定性，若铰接孔同轴度偏差超过0.05mm，会导致阀芯行程不足，出现阀口内泄、压力不稳的问题，因此建模过程中所有配合特征的形位公差都需要在三维模型中做明确标注，为后续加工工艺编制提供准确依据。不同于标准阀块的板式结构，该零件属于阀组的定制化传动支撑件，多用于需要机械联动控制的多路阀组中，比如小型工程机械的手动换向阀组、工业设备的气液联动阀组，能够替代原有分体式的轴座、支架、连接板组合，减少装配工序，提升阀组整体的结构紧凑性。
