阀门配套圆柱螺旋压缩弹簧结构设计

在流体控制领域的阀门产品体系中，弹性复位元件的性能直接决定了阀瓣启闭的响应速度、密封面贴合压力以及长期工况下的动作可靠性，这款圆柱螺旋压缩弹簧正是面向阀类产品的复位、缓冲工况开发的核心配套零件。从实际应用场景来看，这类弹簧广泛适配于直通式截止阀、单向止回阀、小型调压阀的内部执行机构，当阀瓣受介质推力或外部执行器作用力开启时，弹簧被压缩储存弹性势能，当外部驱动力撤除后，弹簧释放弹力推动阀瓣快速回座，实现管路的自动截断或压力调节功能，部分工况下也可作为阀杆运动的缓冲元件，吸收阀瓣关闭瞬间的冲击载荷，避免密封面因硬碰撞出现压痕、破损，延长阀门整体的检修周期。

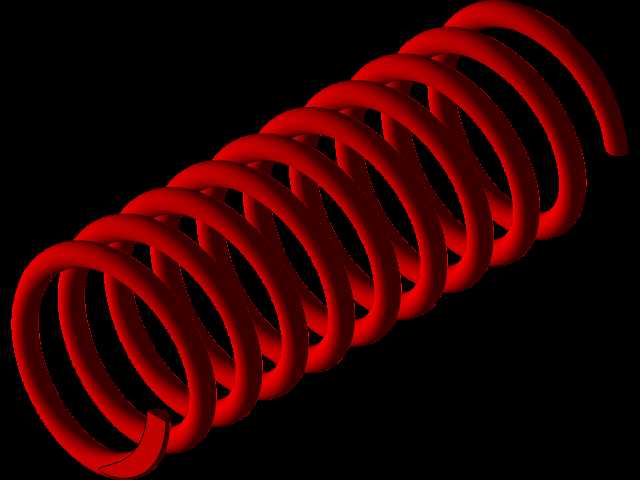

从设计思路层面拆解，这款弹簧采用等节距圆柱螺旋结构，没有做变节距或端部并紧磨平之外的特殊构型，核心考量是适配阀门内部狭小的安装腔室，等节距结构在全压缩行程内的刚度线性度更好，弹力输出更稳定，不会出现节距突变带来的刚度跃升，能够保证阀瓣在整个启闭行程中受力均匀，避免出现卡滞、启闭不到位的问题。弹簧的有效圈数经过匹配计算，在满足额定压缩量的前提下，不会出现圈间碰磨的情况，同时将弹簧的固有频率避开阀门管路的常见振动频率区间，降低工况下发生共振失效的概率。弹簧两端采用并紧磨平的端部处理，每端并紧圈数为1圈，磨平角度不小于270度，端部支撑面的平面度控制在0.1mm以内，保证弹簧安装后不会出现偏斜，避免弹力作用线与阀杆运动轴线不同轴带来的侧向分力，减少阀杆与填料函之间的异常磨损。

从外形尺寸与安装边界来看，这款弹簧的中径尺寸严格匹配阀门内部的弹簧腔内径，安装后弹簧外径与腔体内壁之间保留0.8-1.2mm的径向间隙，既不会因为间隙过小出现弹簧伸缩时与腔壁刮蹭，也不会因为间隙过大导致弹簧压缩时出现侧弯失稳。弹簧的自由高度根据阀门的全开行程、密封所需预紧力综合确定，安装时的预压缩量设定为自由高度的15%-20%，保证阀瓣在关闭位置时弹簧能够提供足够的密封比压，同时在阀门全开位置时，弹簧的压缩量不会超过材料的许用变形量，避免长期处于极限压缩状态出现永久塑性变形。弹簧的丝径选型匹配阀门的公称压力等级，在额定工作压力下，弹簧的最大切应力控制在材料许用切应力的75%以内，预留足够的安全裕度，适配管路中可能出现的短时压力波动、水锤冲击等极端工况。

从功能特性角度来说，这款弹簧的刚度公差控制在±5%以内，同一批次弹簧的弹力离散度极低，能够保证同型号阀门的启闭压力一致性，便于批量装配时的零件互换，不需要针对每台阀门单独选配弹簧。弹簧的表面采用喷丸强化处理，在丝材表面形成残余压应力层，能够有效提升弹簧的疲劳寿命，适配阀门频繁启闭的往复运动工况，即使在每年数千次的启闭频次下，也能保证长期使用后弹力衰减率控制在允许范围内。弹簧的螺旋升角经过优化，在保证成型工艺性的前提下，尽可能减小升角带来的附加扭转力矩，避免弹簧在压缩过程中出现端部旋转，防止对阀杆产生额外的扭矩载荷。在实际装配过程中，这款弹簧不需要额外的导向套结构，依靠自身的圆柱度精度以及端部的磨平支撑面，就可以在弹簧腔内实现稳定的伸缩运动，能够简化阀门的内部结构设计，减少零件数量，降低整体装配复杂度与加工成本。针对不同介质的工况，这款弹簧的基础构型也可以快速适配调整，比如在腐蚀性介质工况下更换对应耐蚀材质的丝材，在高低温工况下匹配对应温度区间的弹性材料，不需要改动整体的螺旋参数与安装尺寸，就可以直接适配不同系列的阀类产品，具备较强的通用适配性。
