可动式G1初代擎天柱变形机甲结构设计

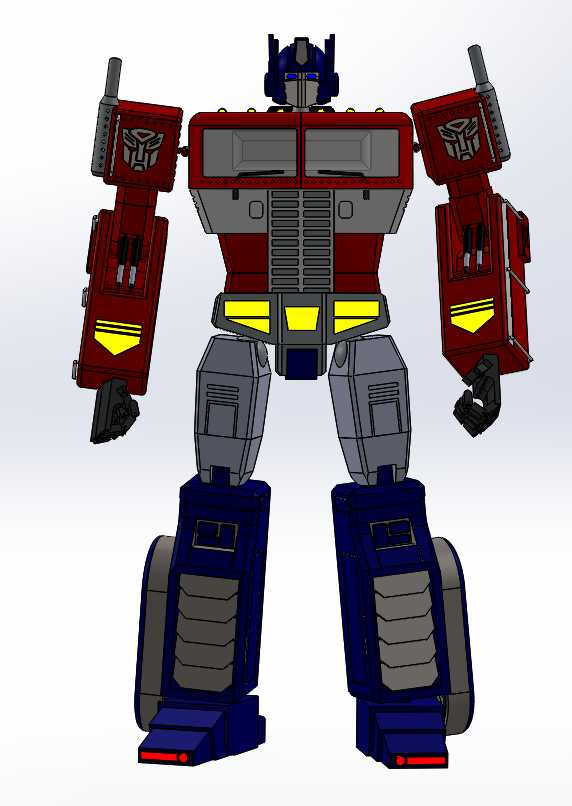

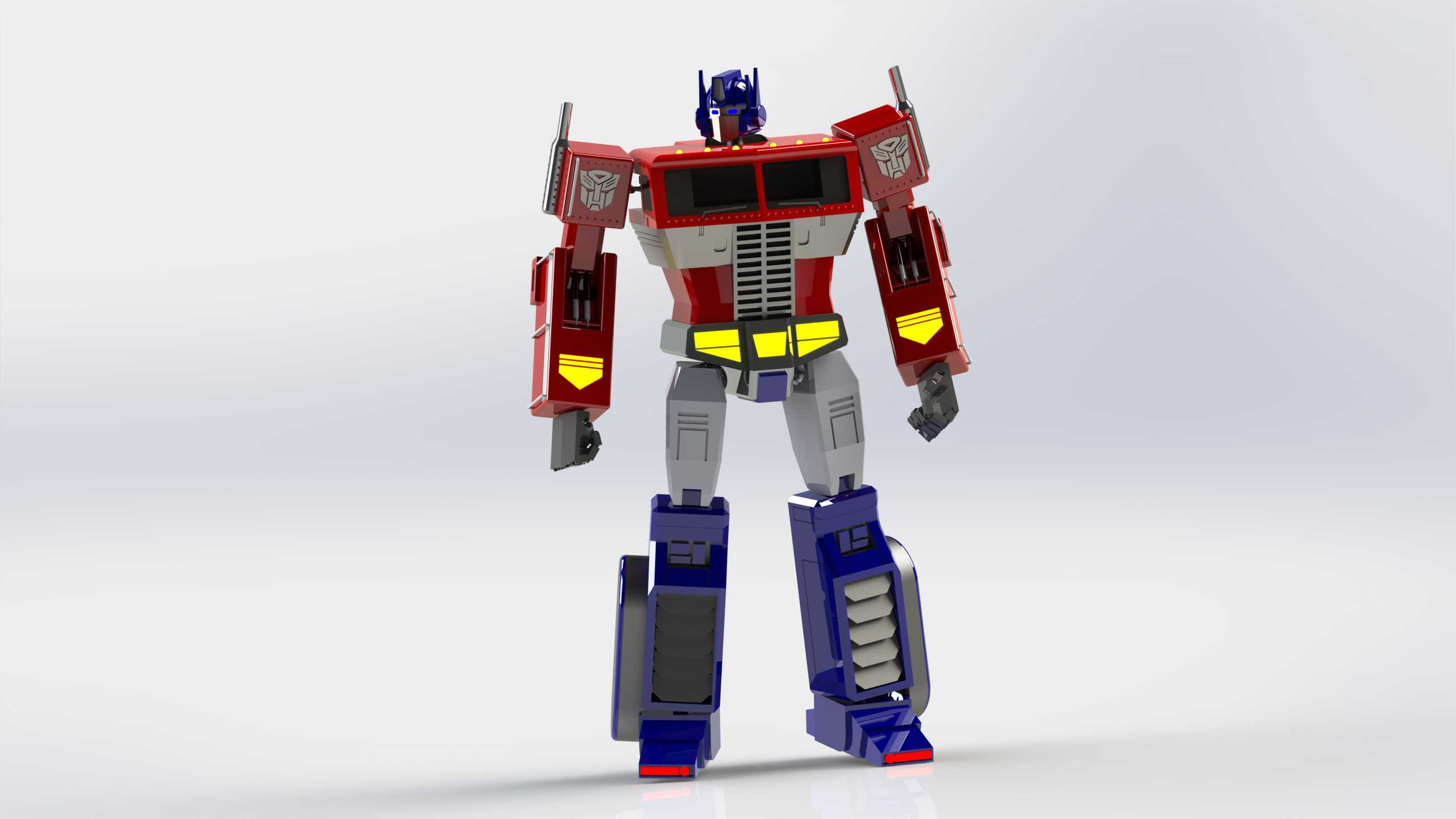

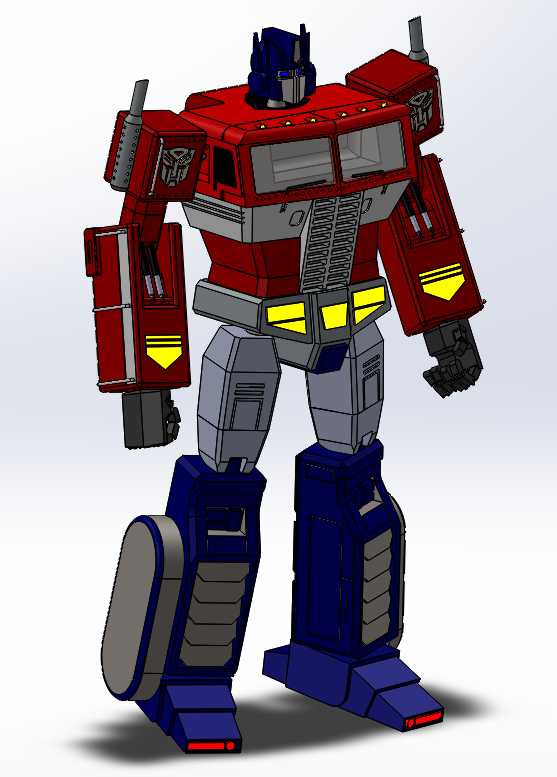

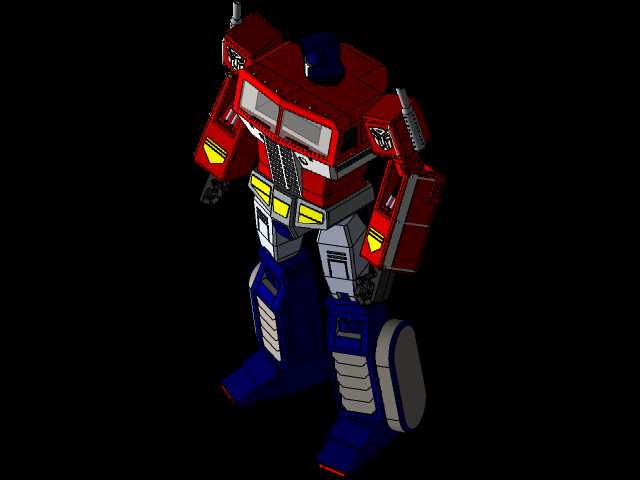

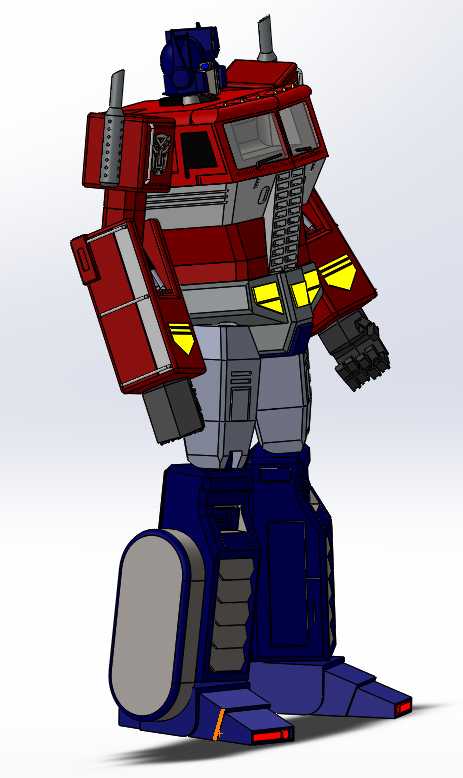

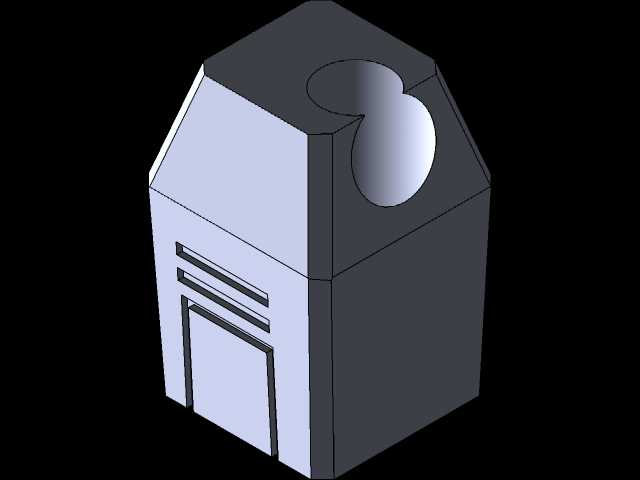

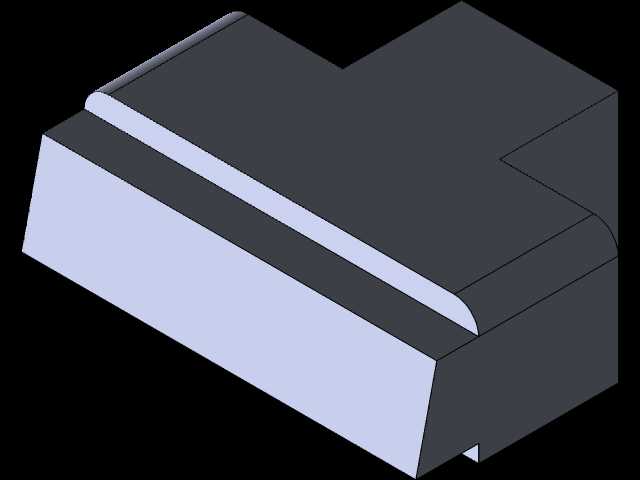

这款可动机甲的结构设计参考经典G1擎天柱造型，以MP10版本的比例框架为基础做结构优化，核心围绕多关节可动的摆姿需求展开，整体采用模块化分件逻辑，将躯干、上肢、下肢、头部拆分为独立的装配单元，每个单元之间预留标准的转动副间隙，避免姿态调整时出现零件干涉。从实际应用场景来看，这类可动机甲模型既可以作为手办原型开发的结构验证样件，也能用于文创IP衍生品的结构打样，还可作为机械结构教学中多关节联动机构的演示案例，帮助初学者理解转动副、限位结构在实体装配中的实际作用。

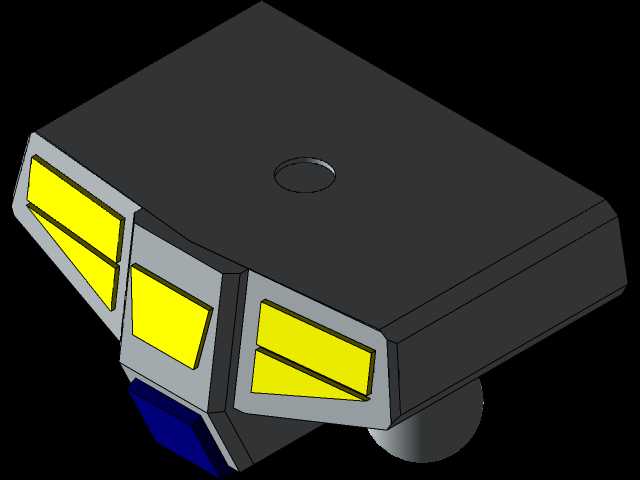

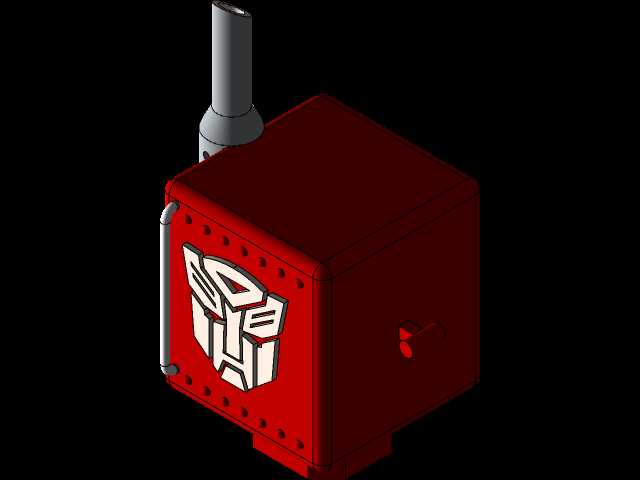

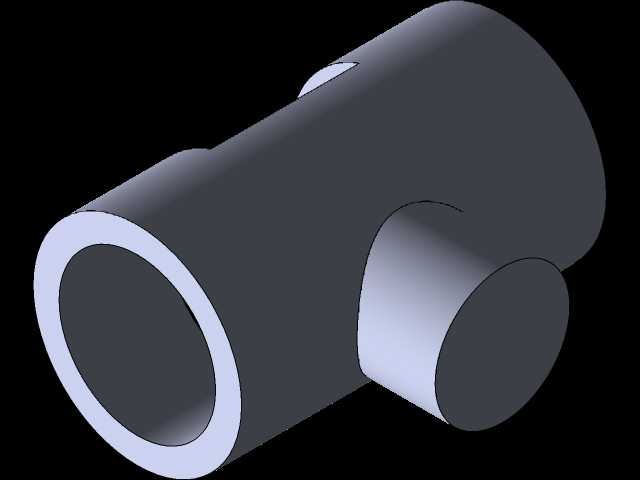

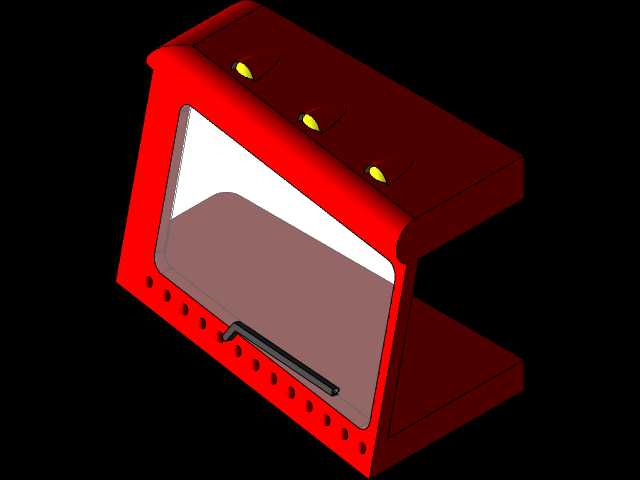

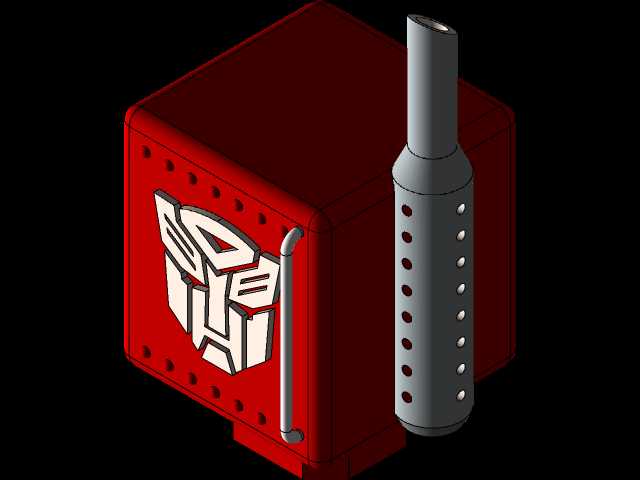

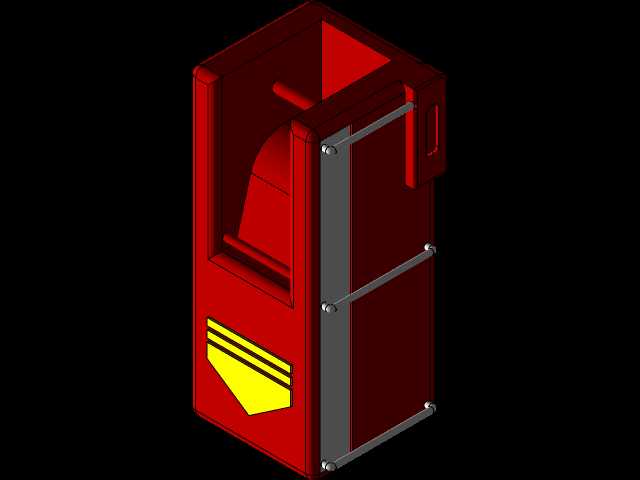

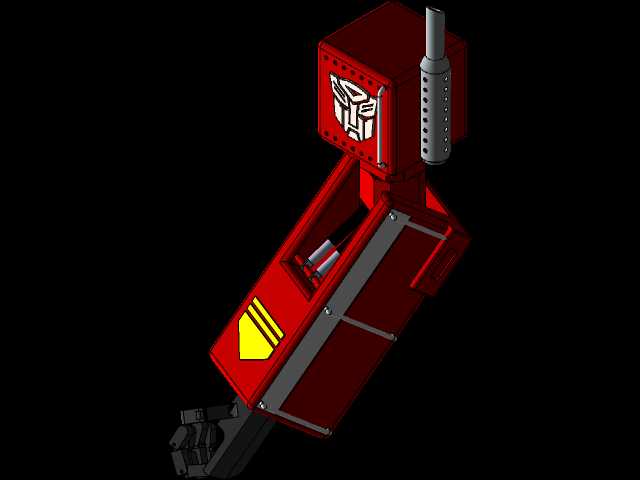

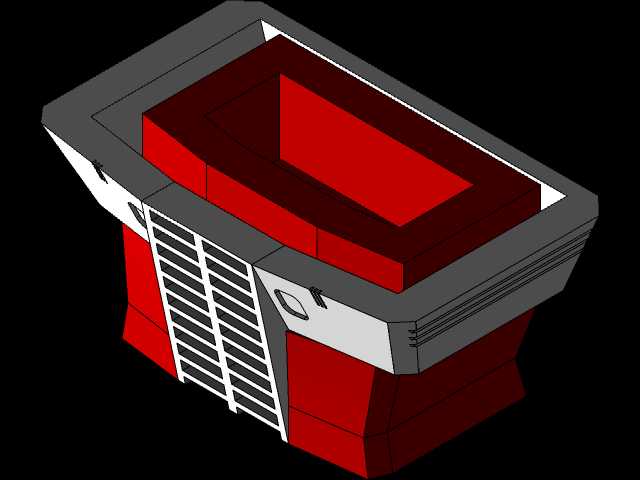

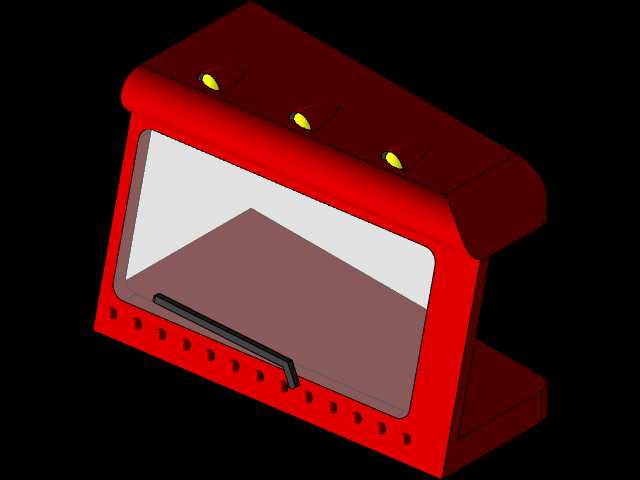

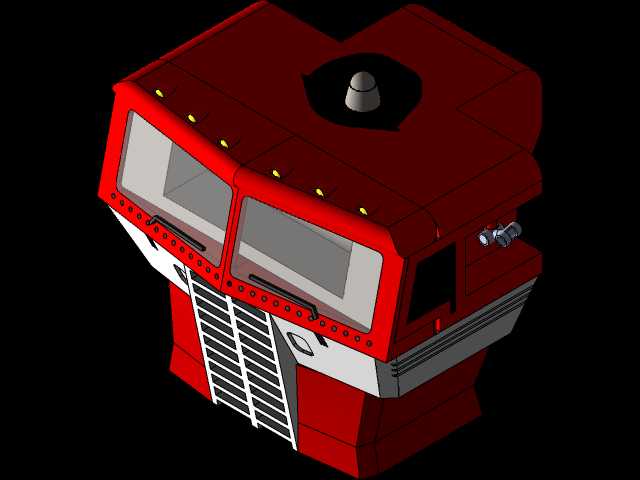

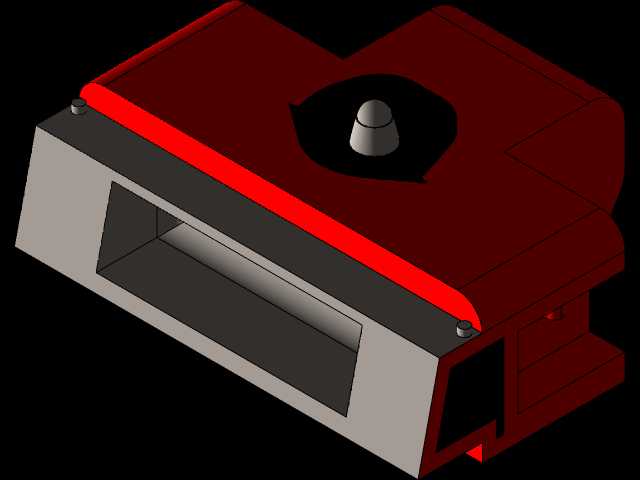

设计过程中优先考虑关节的活动范围与支撑稳定性，上肢部分的肩关节采用径向定位的凸台结构，可实现水平方向180度、垂直方向90度的转动，肘关节预留30度的仰角限位，避免过度转动导致的连接结构断裂，手部做了简化的夹持结构，可适配小型配件的搭载需求。躯干部分采用分层堆叠的装配逻辑，胸腔位置保留了经典造型的格栅细节，内部预留足够的空腔，若后续需要加装灯光模组或者小型联动结构，无需对外部壳体做大规模修改即可实现拓展。腰部设置了360度水平转动的连接轴，轴径与上下躯干的配合公差控制在0.1mm范围内，既保证转动的顺滑度，也不会出现松垮晃动感。

下肢结构是整个模型支撑稳定性的核心，髋关节采用双段式转动结构，可实现前后摆腿、侧方摆腿的复合动作，膝关节设置了120度的弯折限位，匹配机甲行走、站立等常规姿态的角度需求，小腿部分的造型细节做了结构加强，避免长期摆放时出现应力变形，脚部做了加宽的接地设计，接地面积比常规同比例机甲模型大15%左右，配合重心位置的优化，即使摆出单脚站立的动态姿势，也能保持稳定不倾倒。所有外露的造型细节都做了圆角过渡处理，没有尖锐的棱角，既符合经典IP的造型特征，也能避免3D打印或者开模生产时出现的应力集中问题。

从安装边界来看，整个模型直立状态下的高度控制在220mm左右，肩宽为100mm，前后厚度为70mm，常规FDM3D打印机的成型尺寸即可满足整机组装打印需求，零件之间的连接全部采用卡扣式结构，无需额外粘接剂即可完成装配，拆分后的单个零件最大尺寸不超过120mm，适配绝大多数桌面级3D打印设备的成型范围。关节处的转动阻尼通过配合公差实现，没有额外加装弹簧或者阻尼件，降低了装配复杂度，也减少了后续使用过程中易损件的更换需求。外观配色严格遵循经典G1擎天柱的红、蓝、银灰、黄的色彩分区，每个色彩分区都对应独立的零件分件，无需后期复杂的遮盖喷涂即可完成分色处理，降低了后期制作的难度。

在结构验证阶段，针对关节反复转动的磨损问题，所有转动配合面都做了0.05mm的间隙预留，采用PLA或者ABS材料打印时，反复转动超过500次也不会出现明显的磨损松旷，若采用树脂材料打印，可在配合面涂抹少量润滑脂进一步提升顺滑度。模型的所有壁厚都控制在1.5mm-2mm之间，既保证了整体结构强度，也不会因为壁厚过大导致打印过程中出现缩胶、变形等问题，内部的加强筋采用十字交叉布局，在不增加整体重量的前提下，将躯干、四肢的结构刚性提升了40%左右，即使从1米高度自由落体到木质桌面，也不会出现零件断裂的情况。
