P-51野马造型3D打印遥控航模设计

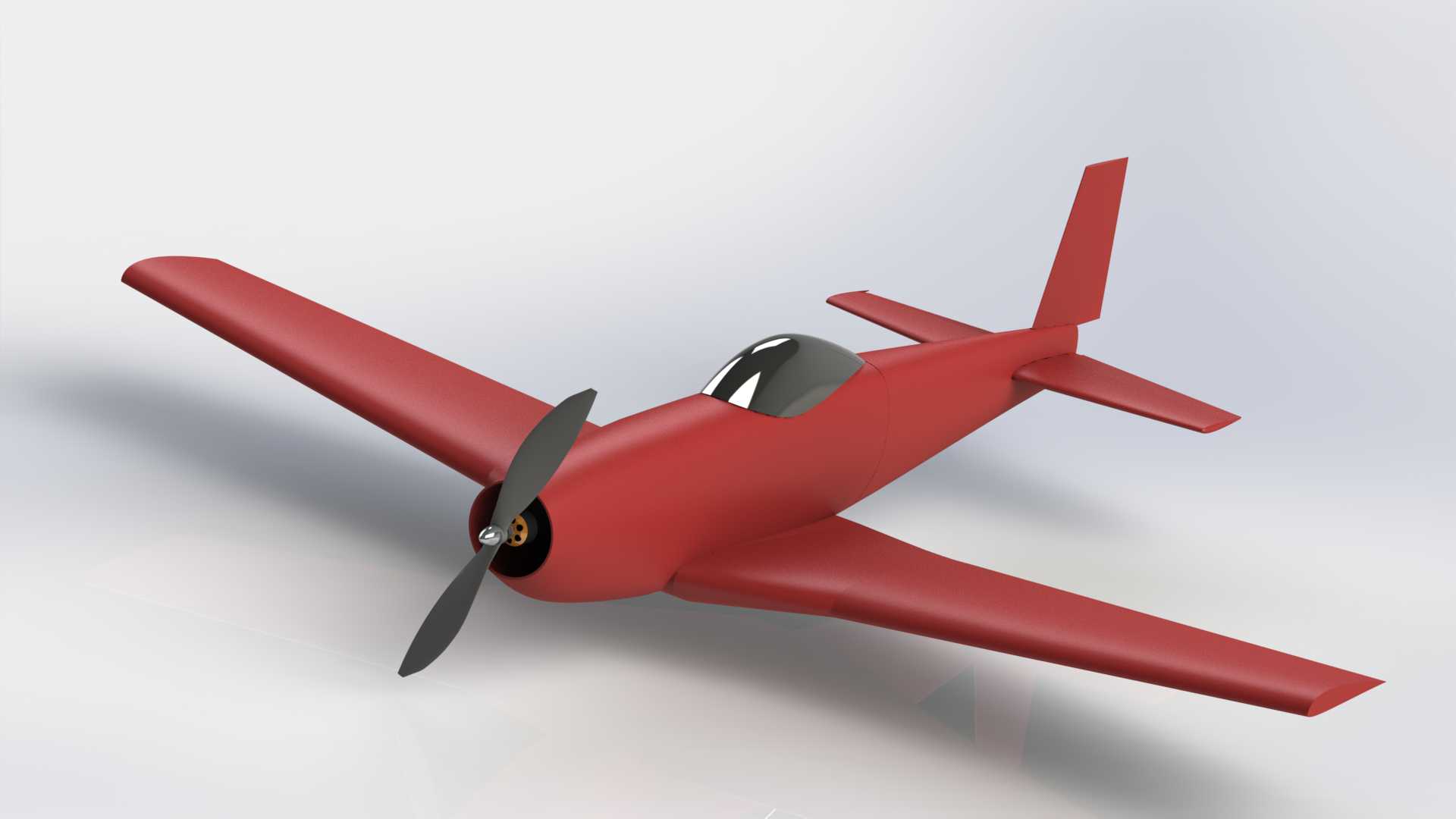

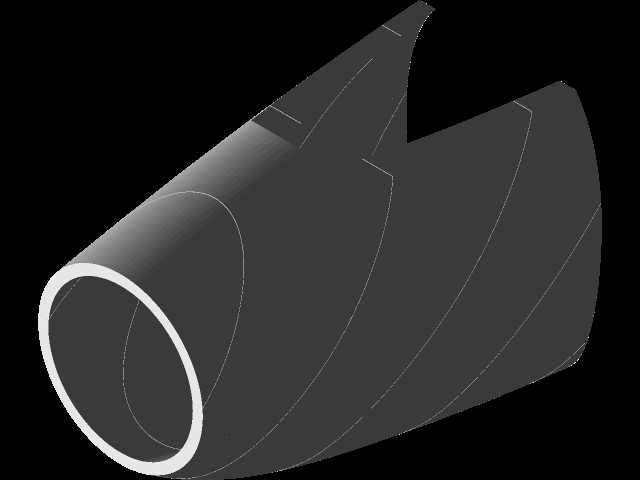

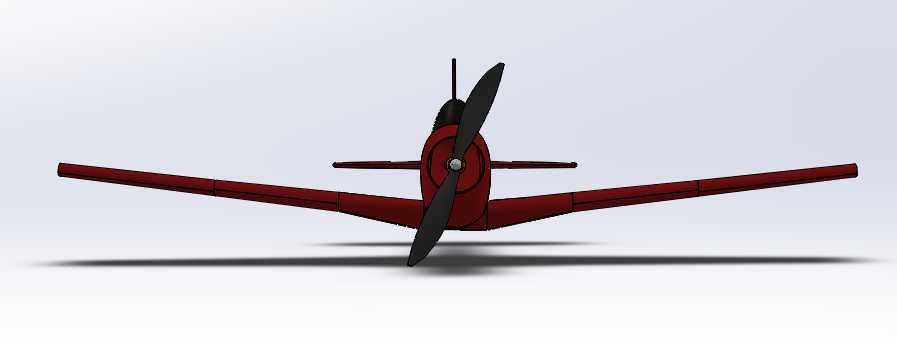

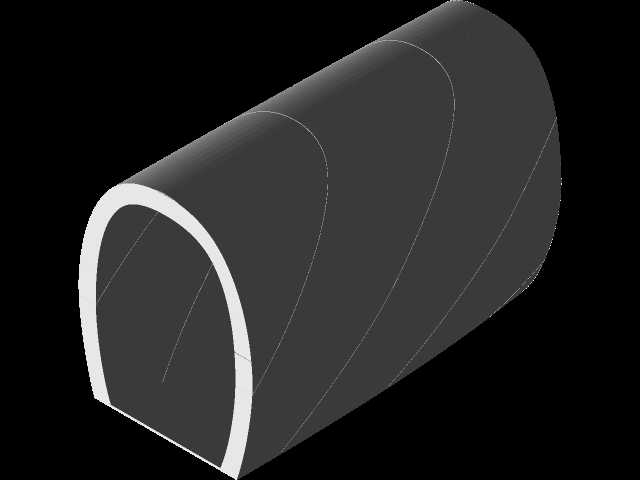

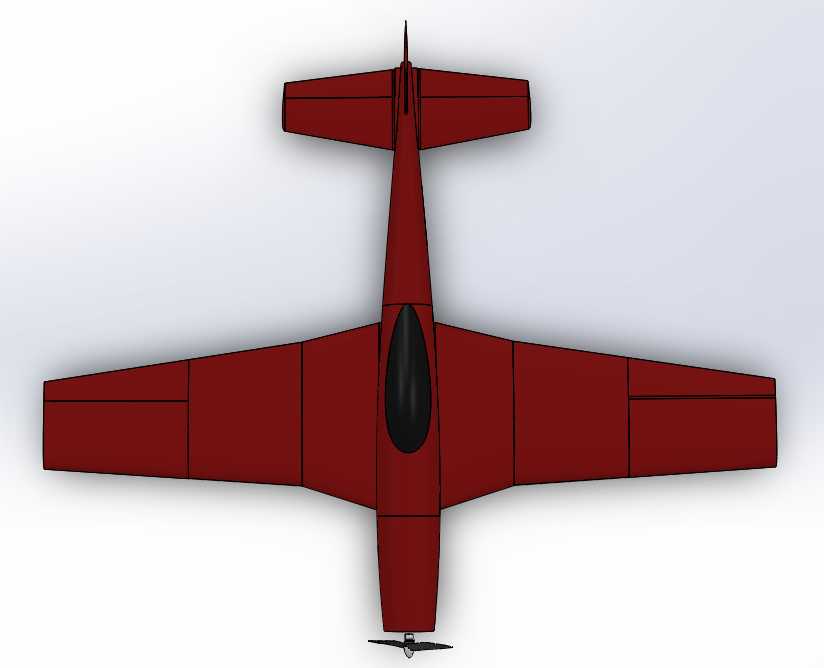

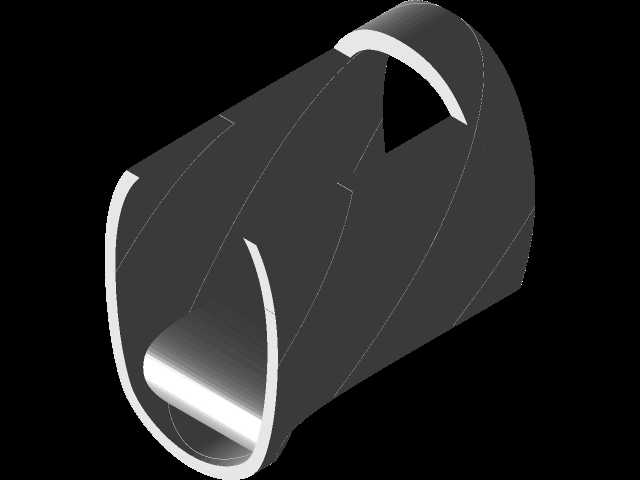

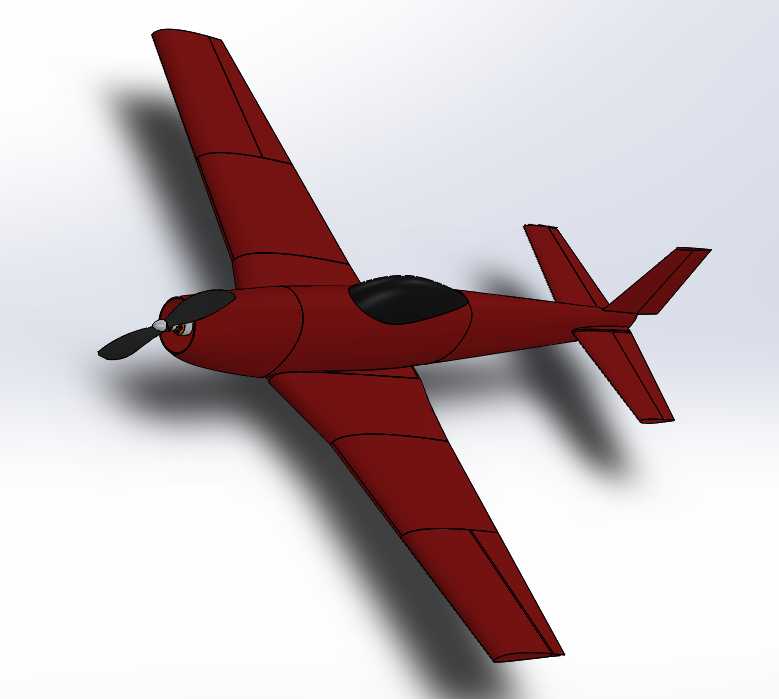

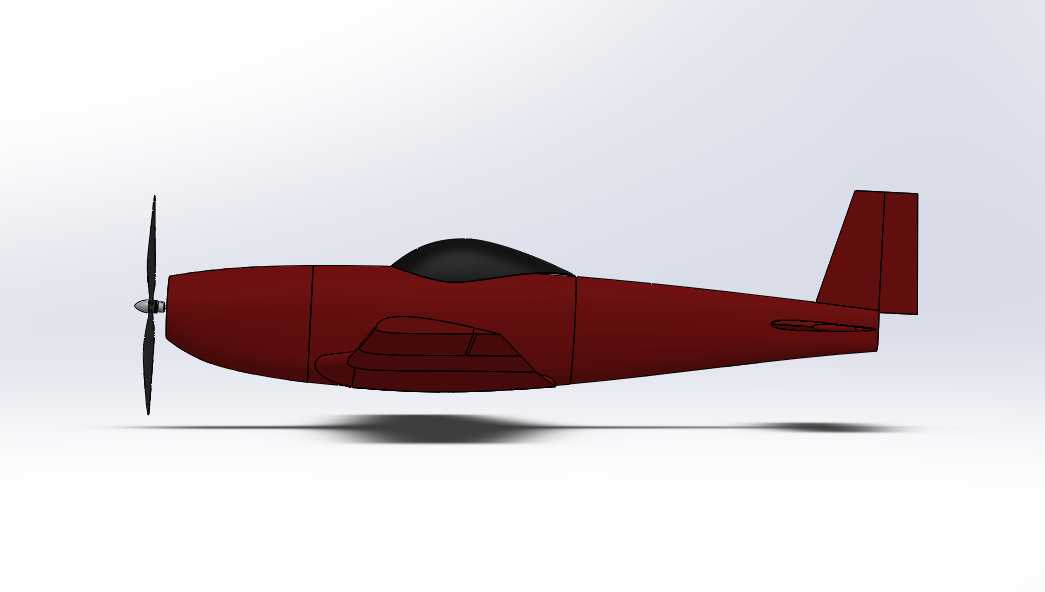

这款固定翼航模以经典P-51野马战斗机为原型做适配性改造，主要面向个人航模爱好者的休闲飞行、航模赛事入门练习场景使用，可通过常规FDM桌面级3D打印设备完成全部零件制作，无需依赖复杂工业开模流程，能大幅降低航模制作的入门门槛。整机翼展控制在1000mm，整机打印完成后装配重量约560g，属于中小型固定翼航模范畴，对起降场地要求较低，平整的草坪、空旷硬化路面均可完成起降操作，适配普通2-3S动力锂电池的动力配置即可满足飞行推力需求。设计阶段针对3D打印工艺特性做了专项优化，将机身拆分为多段独立打印单元，避免大尺寸零件打印过程中出现翘曲变形问题，同时对机身曲面做了流线型修整，在保留原机经典气动布局特征的前提下，适当简化了非必要的曲面凹凸结构，降低打印支撑的使用量，减少后期打磨修整的工作量。打印参数适配常规PLA耗材，可采用0%填充率、单层壁厚、0.4mm口径喷嘴完成打印，在保证结构强度满足飞行受力要求的同时，尽可能降低整机重量，提升飞行续航时间与机动性能。零件拆分时做了明确的区分标识，带切割标识的零件自带肋骨与安装支架结构，打印完成后可直接完成拼接，无需额外制作支撑骨架；带left标识的零件为左侧单侧结构，切片时可直接做镜像处理得到右侧对应零件，无需重复建模，降低建模与切片的操作复杂度；未标注切割标识的零件可直接做内嵌打印，无需额外添加支撑结构。整机气动布局沿用原机的低单翼、后三点起落架布局，尾翼做了轻微的尺寸放大，提升低速飞行状态下的操控稳定性，适配入门级航模玩家的操控习惯，降低炸机风险。机头位置预留了标准螺旋桨电机、电调的安装位，机翼内部预留了舵机、舵线的走线路径，机身中段预留了电池、接收机的安装舱位，所有安装位均做了公差适配，常规市售标准航模配件均可直接安装，无需二次打磨扩孔。
