P-51野马造型3D打印遥控航模设计

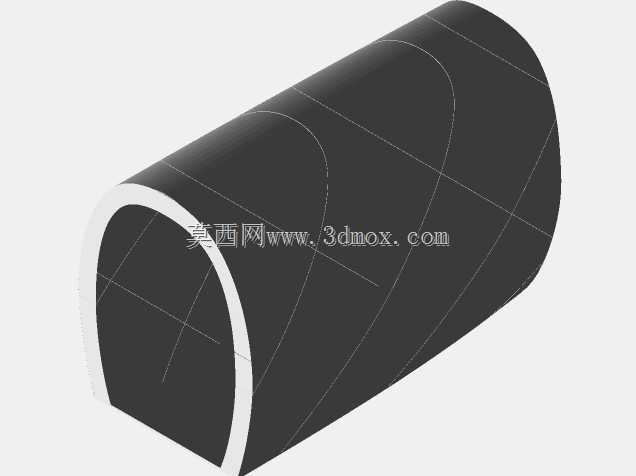

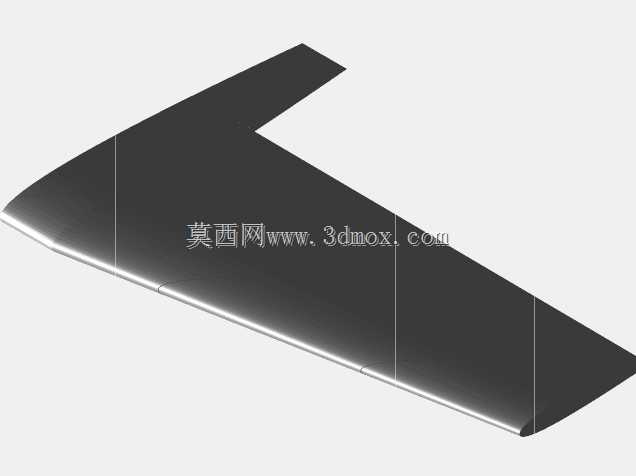

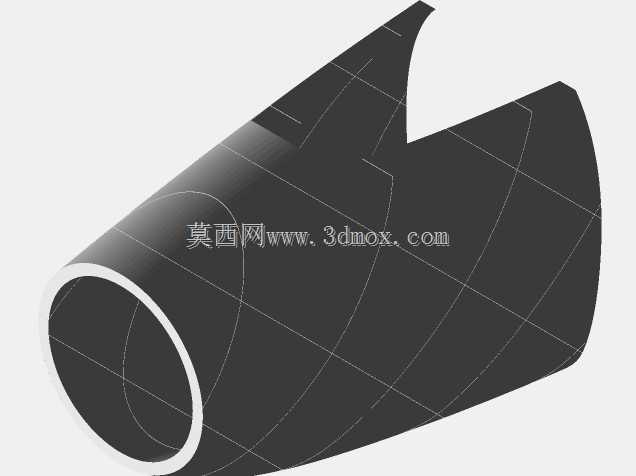

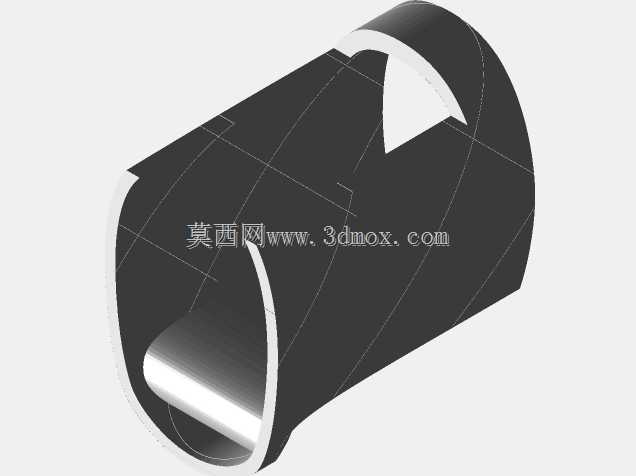

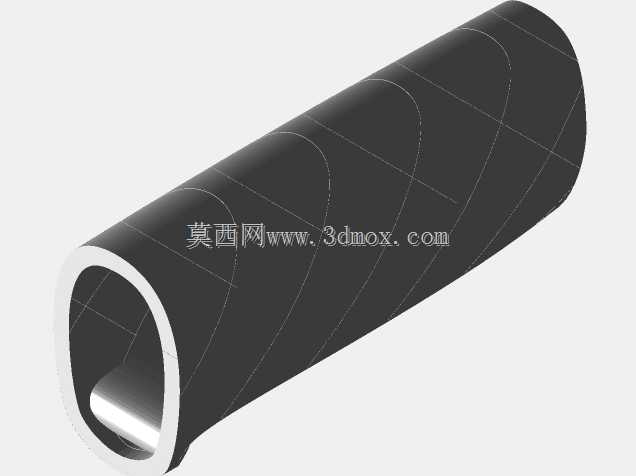

这款航模产品以经典P-51野马战机为原型做适配3D打印的结构优化，主要面向个人航模爱好者、青少年航空科普教学场景使用，既可以作为休闲遥控飞行的实操载体，也能用于3D打印结构设计教学、航空原理科普的实体演示教具。整机翼展控制在1000mm，整机打印完成后重量约560g，设计阶段就针对桌面级FDM3D打印机的成型特性做了全链路适配，采用PLA耗材即可完成全部零件制作，打印参数设置为0%填充、单层壁厚、0.4mm喷嘴，能在保证结构强度满足飞行载荷要求的前提下，最大程度降低打印耗材消耗、缩短单零件打印周期，降低普通爱好者的制作门槛。结构设计上对原始战机的气动外形做了流线型优化，调整了机翼安装角、尾翼力臂长度，适配低速遥控飞行的气动需求，避免真机造型直接缩小后出现的低速失速、操纵灵敏度不足的问题。机身部分做了分块拆分设计，专门拆分出机身2-1和机身2-2两个主体拼接段，规避大尺寸零件超出普通桌面打印机成型幅面的问题，不需要大尺寸工业级3D打印机就能完成制作；带“切割”标识的零件都预设了肋骨和支架结构，打印完成后不需要额外做大量内部支撑拆除工作，拼接定位槽做了0.2mm的公差预留，普通 hobby 级胶水就能完成牢固粘接。针对左右对称的零件，设计时仅输出左侧零件模型，带“left”标识的零件在切片软件中做镜像操作即可得到右侧对应零件，减少重复建模工作量，也能避免左右件建模时出现的对称度误差，保证整机气动对称性。所有不带“切割”标识的零件都可以直接做内嵌打印，不需要额外添加打印支撑，进一步降低后处理工作量。整机的设备安装边界做了预留，机身头部预留了标准22系列无刷电机、9g舵机的安装位，机翼内部预留了舵机走线槽、接收机和电池的放置舱，重心位置预设在机翼弦长30%处，组装时只需要按照常规固定翼航模的设备布局放置电子件，不需要额外做配重调整就能满足飞行重心要求，适合有基础3D打印能力、入门级航模操纵水平的爱好者自行制作组装，完成后可完成常规的固定翼航线飞行、特技动作操作。
