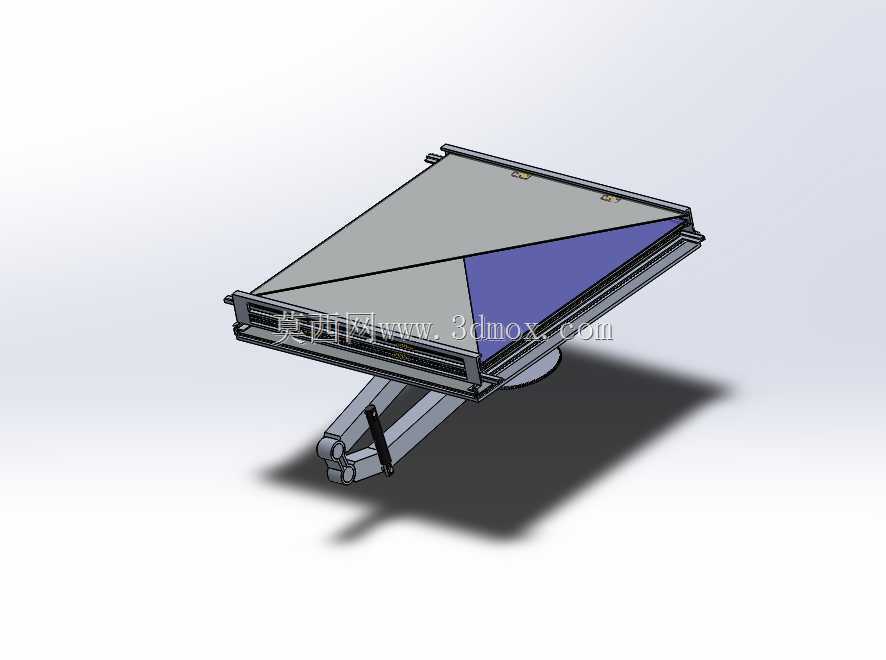

滑动镜（美国国家航空航天局月球火炬）

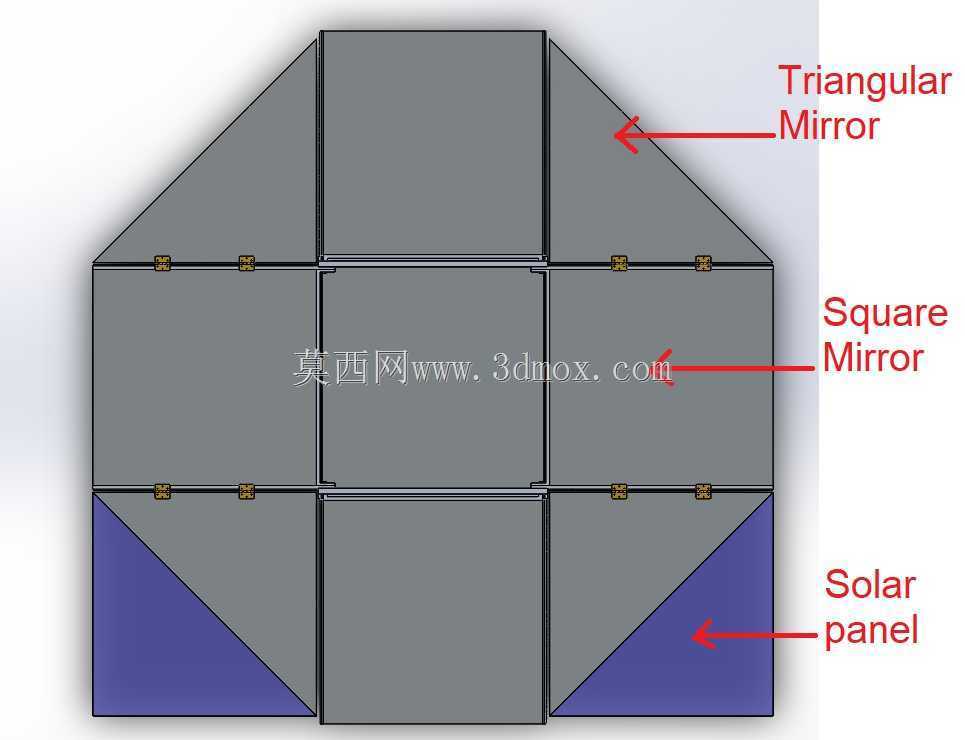

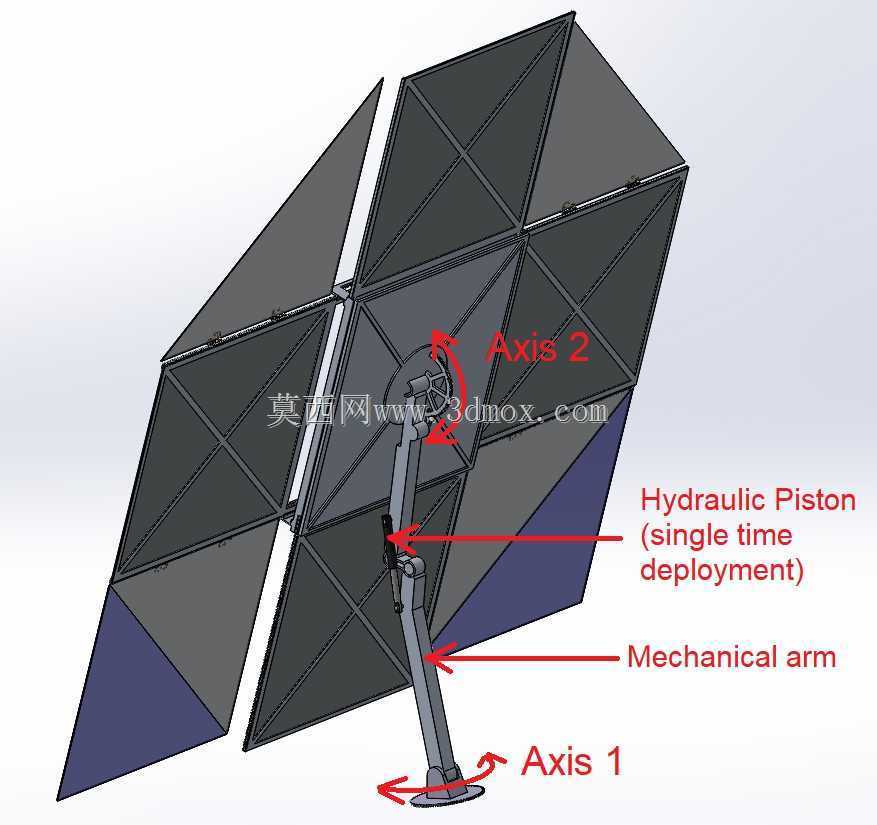

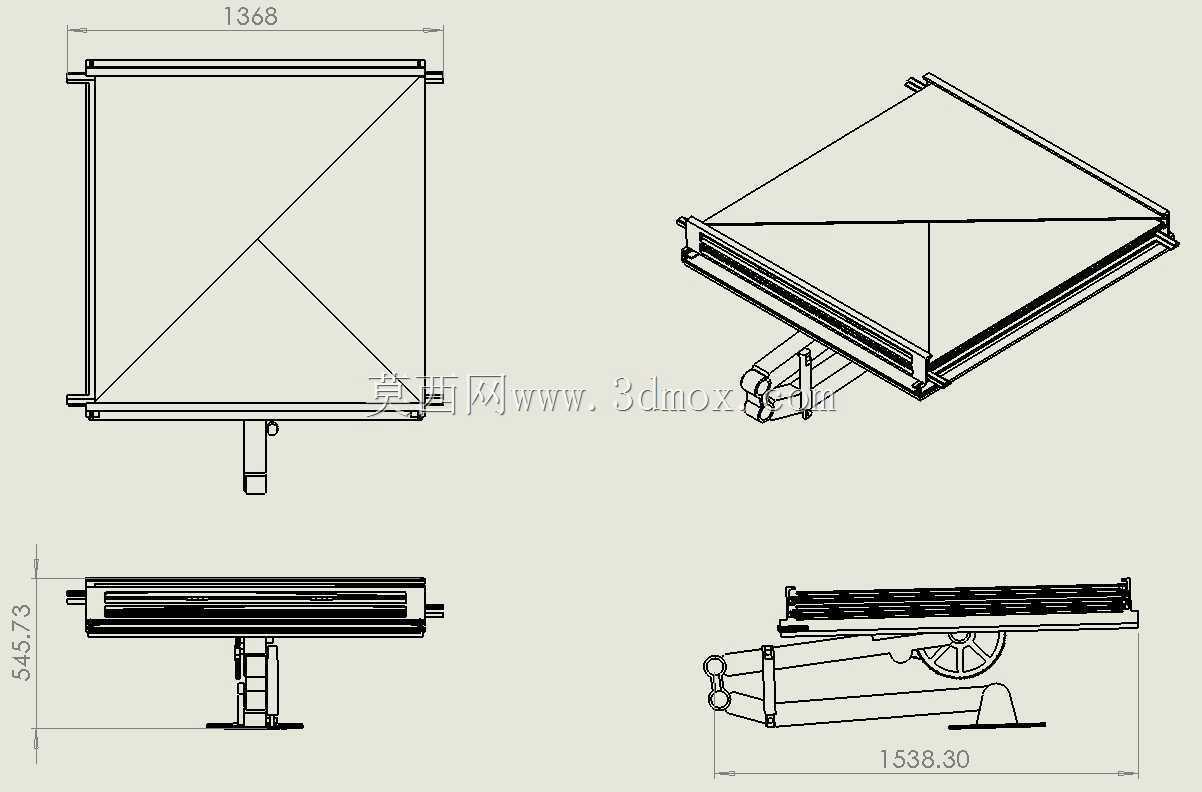

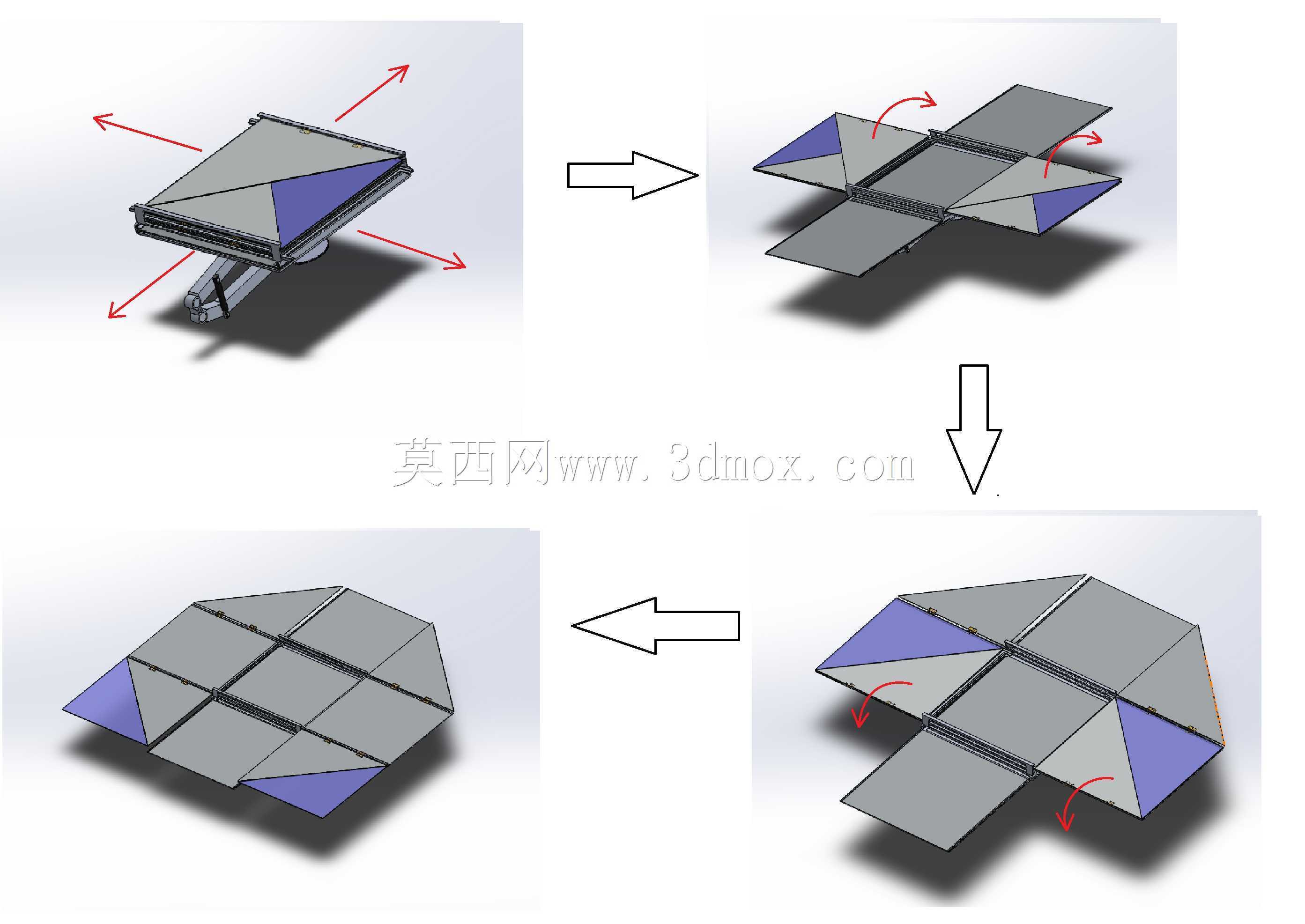

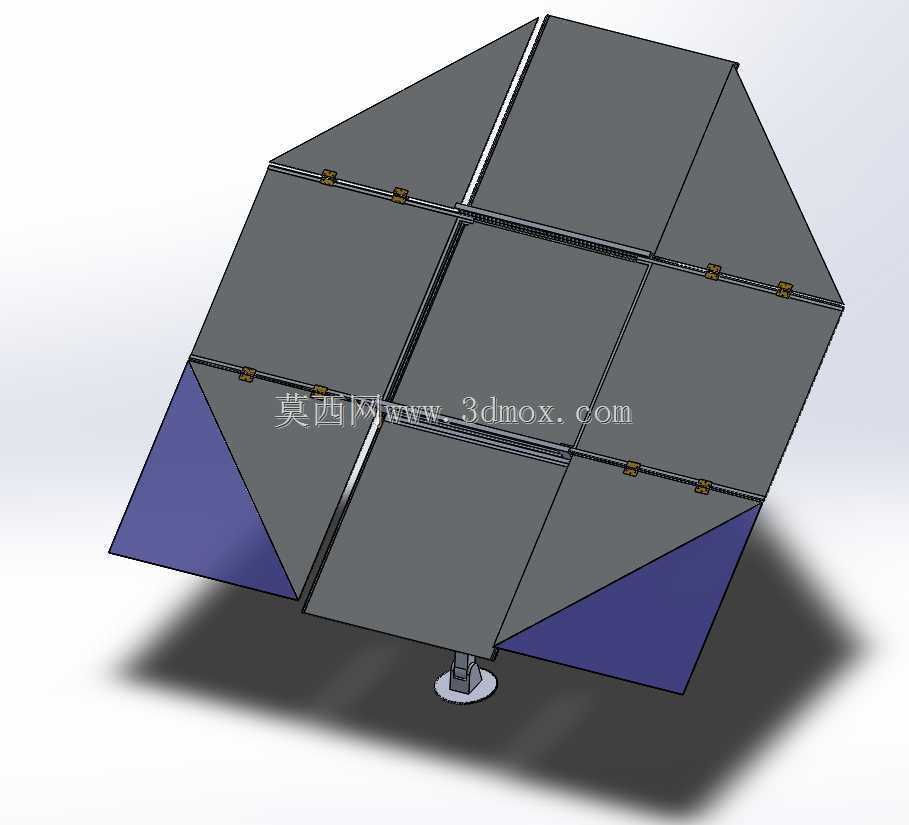

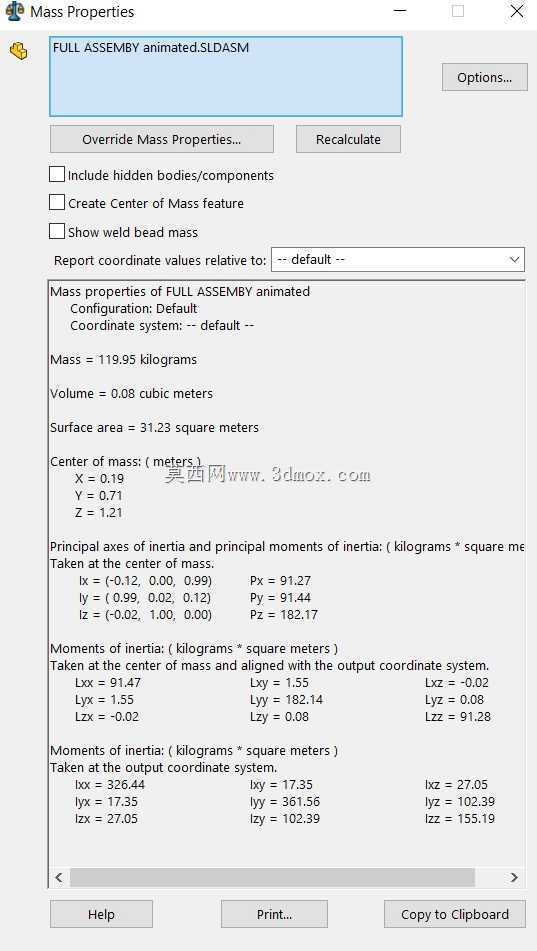

主要焦点是镜子部署机制，而不是漫游车，它尽可能紧凑，同时为铰链、弹簧和电机提供足够的操作空间。镜子形成了一个八角形的反射表面。每个正方形的尺寸为120cm*120cm，总反射面积为10.08m^2。该组件可以包装在160cm*140cm*55cm内（不包括漫游车）。质量仅为119kg（不包括机械臂），太阳能电池板的面积为1.44m^2。提供了SW的质量评估表。镜子部署机制：方形镜子只需使用电动机在栏杆上滑出（因为滑动镜子比绕其边缘旋转更容易）。一旦方形镜子滑出，三角形镜子就会使用铰链和扭簧机制展开。如图所示，该臂允许后视镜组件围绕两个轴旋转。以铝为支撑材料，反射镜为涂有反射膜的塑料，计算了质量，并可以用复合材料减少质量。P.S.由于步骤文件没有显示正确的模型（我曾多次尝试修复它），SolidWorks文件也已提供以供参考
