卡通小黄人形象三维结构设计作品

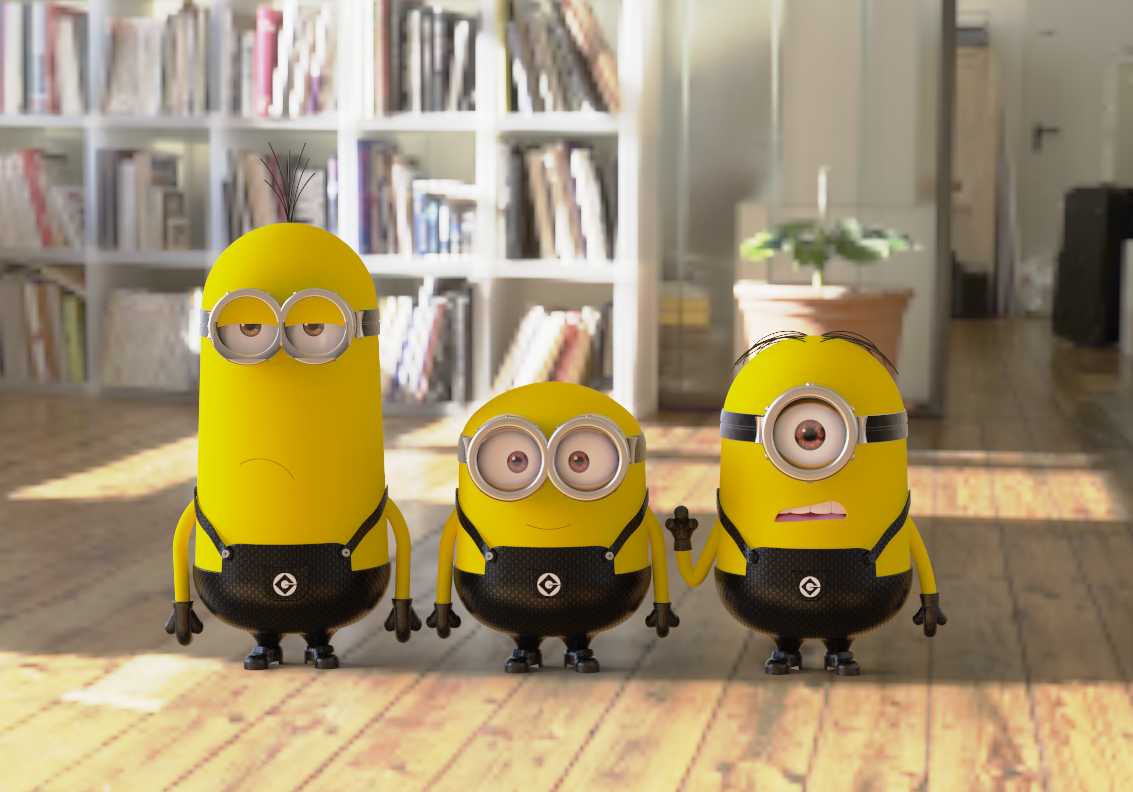

本次完成的小黄人三维结构设计，核心面向潮玩手办量产、IP衍生展陈、影视周边开发等多个应用场景，在结构设计阶段就同步考虑了不同落地场景的适配需求，避免了常规卡通形象建模只重外观忽略落地性的问题。从实际用途来看，该模型既可以作为3D打印手办的原型数据，直接支撑小批量定制化生产，也可以经过结构拆分后适配注塑模具开模需求，用于规模化的周边产品生产，同时还能作为展陈装置的结构基础，放大后用于商业美陈、主题展区的实体搭建。

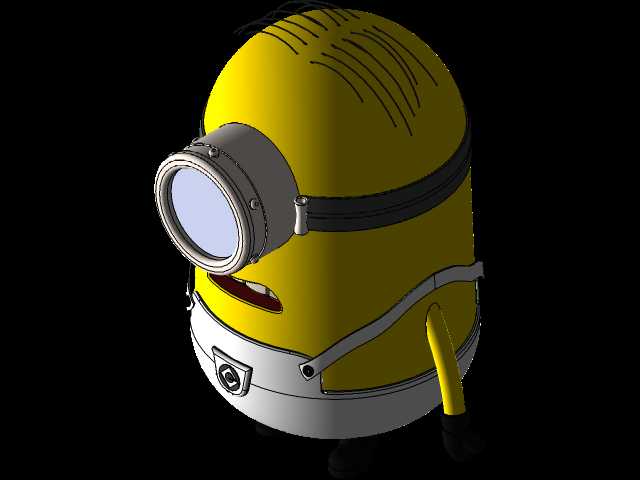

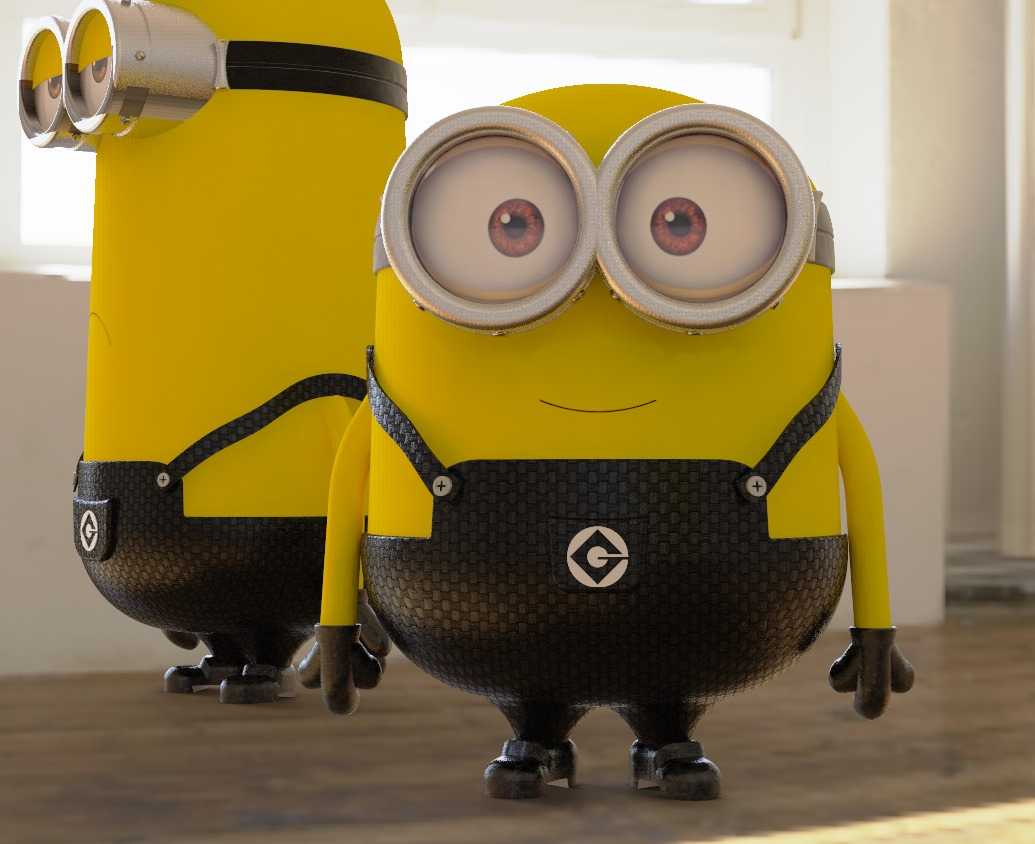

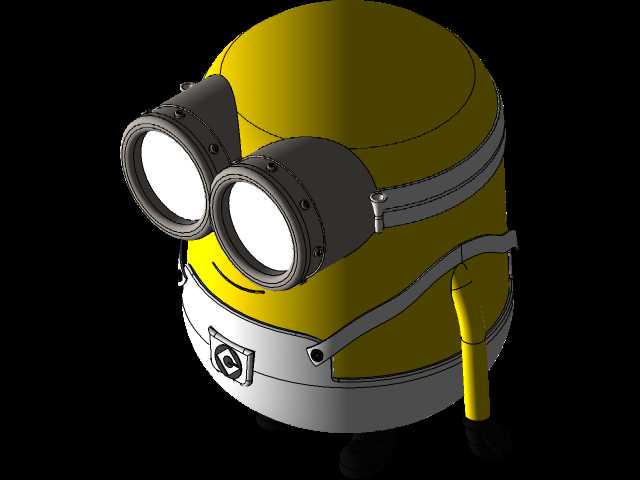

在功能特性设计上，三个不同造型的小黄人采用了统一的躯体基准框架，单眼、双眼的头部结构做了模块化拆分，护目镜、背带、工装裤这些标志性部件都设计为独立可拆分的结构单元，既方便后续做不同配色、不同表情的衍生变体，也能在生产环节降低模具修改成本，不同部件可以单独做表面处理，比如护目镜部分可以单独做透明件注塑或者电镀处理，工装裤部分可以做磨砂质感的表面加工，不需要对整体模型做二次拆分。手部与躯体的连接位置预留了标准的插接接口，既可以实现固定姿态的刚性连接，也可以根据需求替换为活动关节结构，适配可动玩偶的开发需求，脚部的接触平面做了0.8mm的平整基准面，保证打印或者注塑完成后可以稳定放置，不会出现重心偏移倾倒的问题。

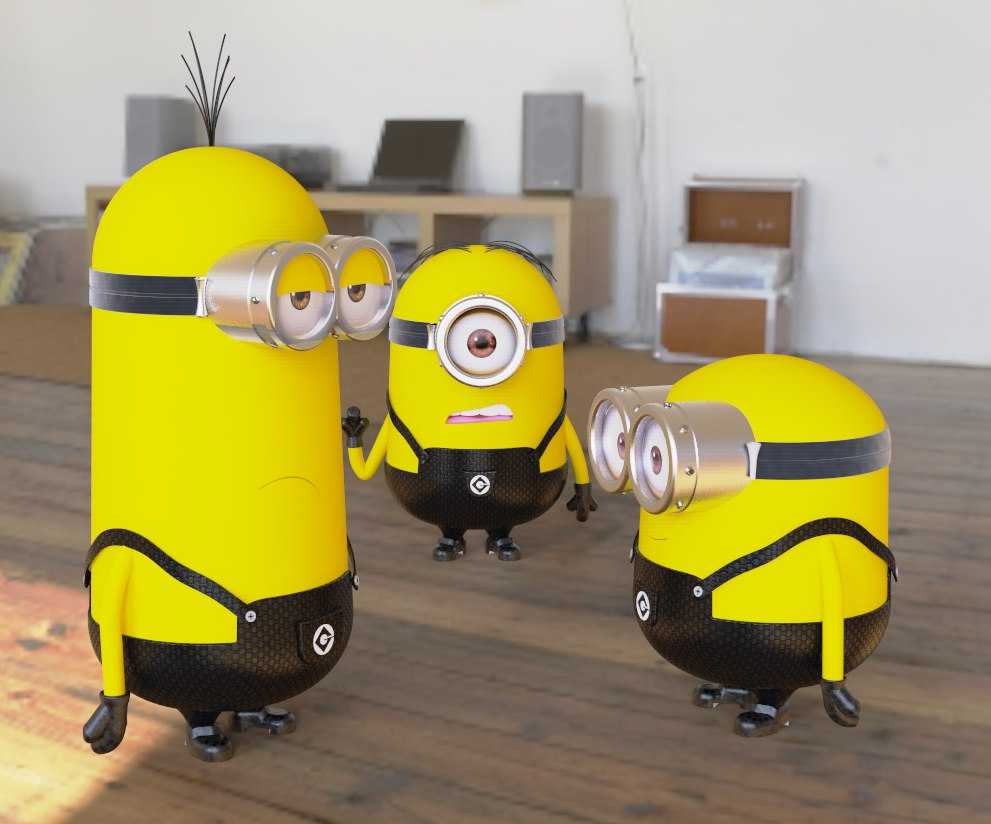

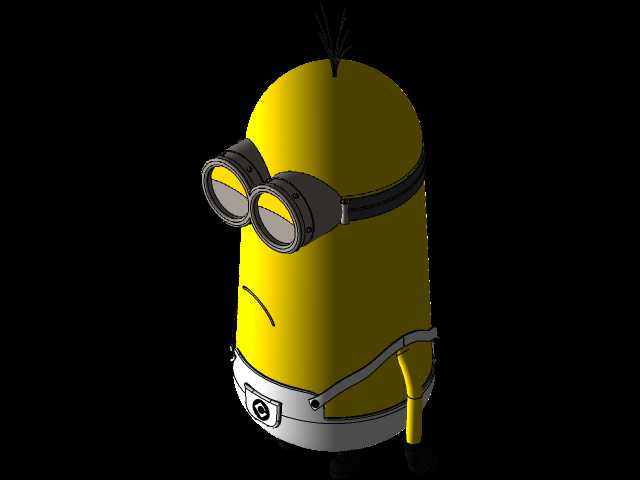

设计思路上没有直接照搬影视素材的平面形象，而是从实体化落地的角度做了结构优化：首先调整了三个角色的重心分布，高个子小黄人的躯体略微向后调整了2°的倾角，抵消头部护目镜带来的前部重量偏移，两个矮款小黄人的脚部宽度在不破坏视觉比例的前提下增加了1.2mm，提升放置稳定性；其次对所有外观曲面做了曲率连续处理，避免出现曲面褶皱、锐角棱边的问题，所有外露的棱边都做了R0.3-R0.5mm的圆角过渡，既符合实体产品的安全要求，也能让后续喷漆、移印等表面处理工序的良率更高；另外针对不同的生产工艺做了结构预留，比如面向3D打印场景时，所有悬空结构的角度都控制在45°以上，减少支撑材料的使用，面向注塑生产场景时，所有部件的拔模斜度统一设置为1.5°，避免出现脱模卡滞的问题。

外形尺寸与安装边界方面，三个小黄人采用统一的比例基准，高个子角色总高度设定为120mm，躯体最大直径48mm，两个矮款角色总高度为78mm，躯体最大直径42mm，三个模型并排摆放时的总横向占用空间为220mm，纵向深度为55mm，不管是作为桌面摆件还是展陈组合，都能适配常规的展示空间。模型的所有安装配合面都预留了0.15mm的装配间隙，满足3D打印、注塑加工的公差要求，不需要后期做大量的打磨修配就能完成组装；如果是用于放大制作商业美陈装置，只需要按照比例缩放模型，所有结构的受力分布都经过校核，放大到1.8m高度时，内部预留的钢结构安装腔可以适配40*40mm的标准方钢骨架，不需要重新做内部结构设计，直接就能对接美陈制作的施工流程。

在细节结构处理上，小黄人头发的部分做了粗细渐变的柱体结构，最细位置直径0.8mm，既保证视觉上的纤细感，也不会因为结构太细在生产或者运输过程中出现断裂；护目镜的绑带部分做了0.6mm的凸起结构，既还原了视觉上的绑带层次感，也不会因为凸起过高导致脱模困难；工装裤上的标志性logo位置做了0.2mm的凹陷设计，后续可以直接做填色处理，不需要额外的移印钢板制作，小批量生产时能有效降低加工成本。
