小型甘蔗压榨提取设备结构设计

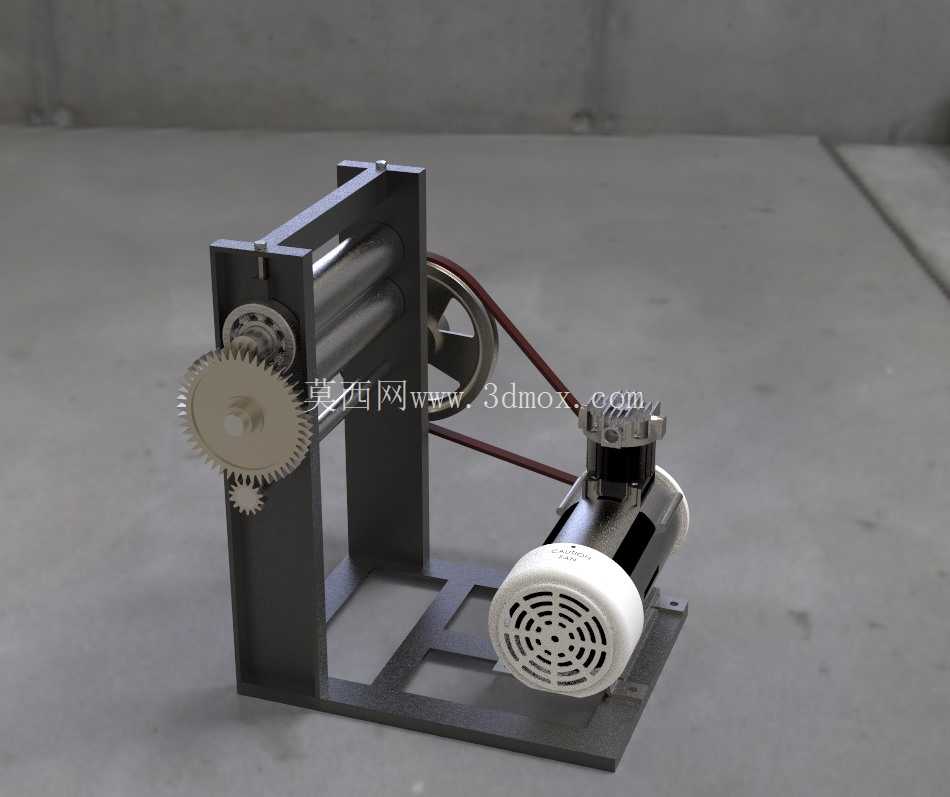

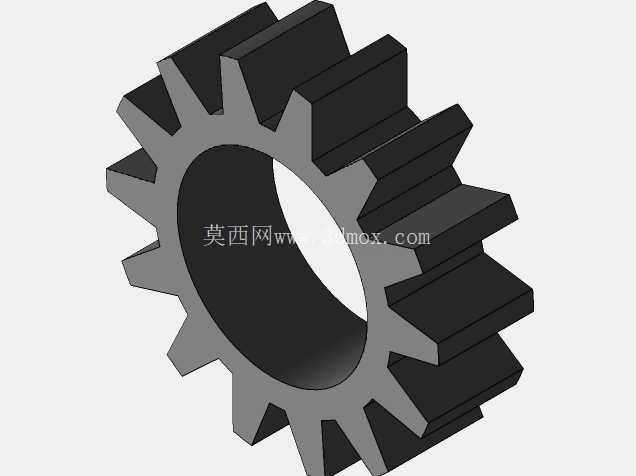

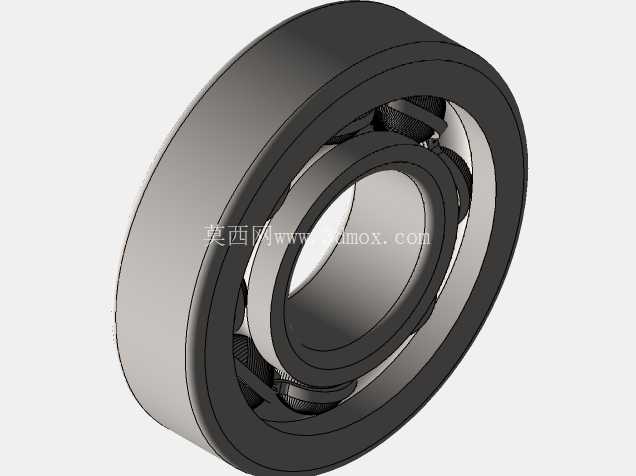

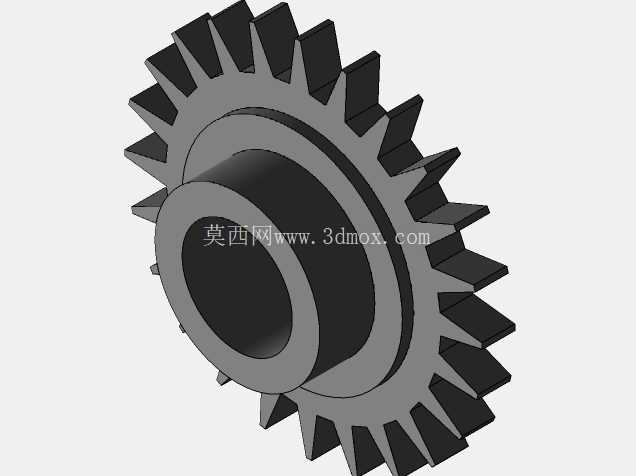

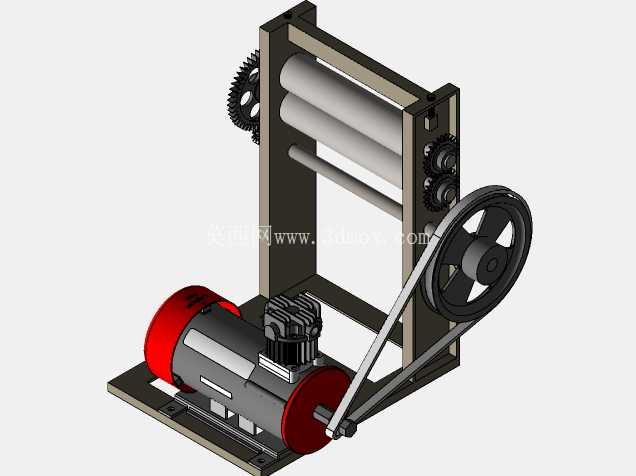

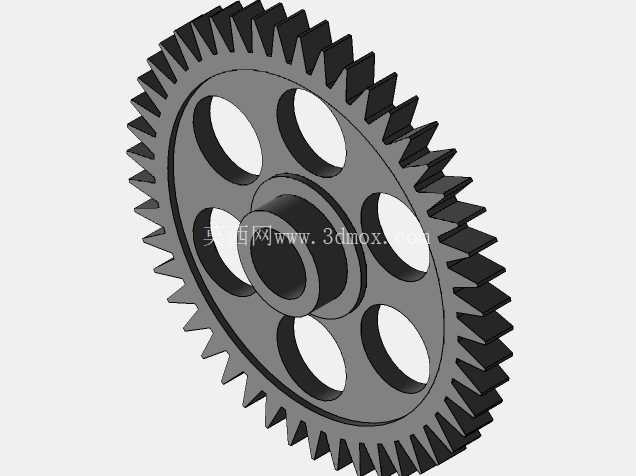

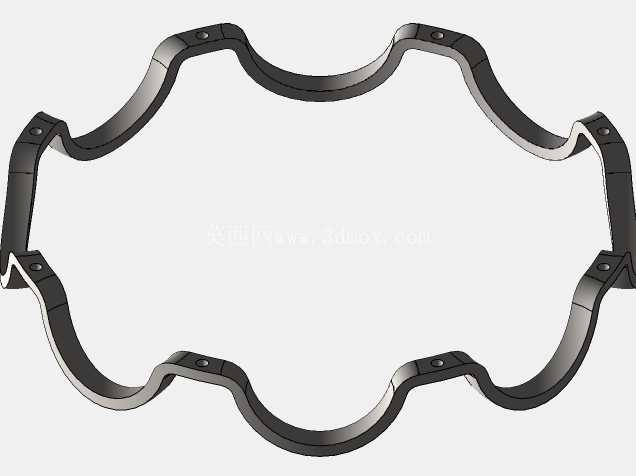

　　这款甘蔗提取设备主要面向小型饮品门店、流动摊贩、小型农产品加工点的甘蔗榨汁作业场景，区别于大型工业化甘蔗制糖生产线的重型压榨机组，整体结构紧凑，占地空间小，无需复杂的地基固定即可完成安装部署，适配零散化、小批量的甘蔗榨汁需求。设备核心压榨单元采用三辊平行排布的辊压结构，三根压辊采用食品级不锈钢材质加工，辊面做细腻的滚花处理，增大与甘蔗茎秆的接触摩擦力，避免进料过程中出现打滑空转的问题；压辊两端通过深沟球轴承支撑在立式机架上，相邻压辊的端部分别装配啮合传动齿轮，保证三根压辊同步反向转动，甘蔗从上方进料口送入后，依次经过两道压辊间隙的挤压，将茎秆内的汁液充分挤出，挤压后的蔗渣从压辊下方的出料口排出，汁液则通过压辊下方的集液槽导流至外接容器。

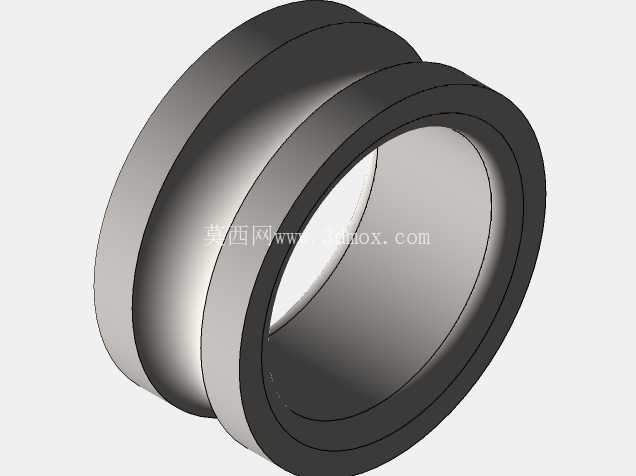

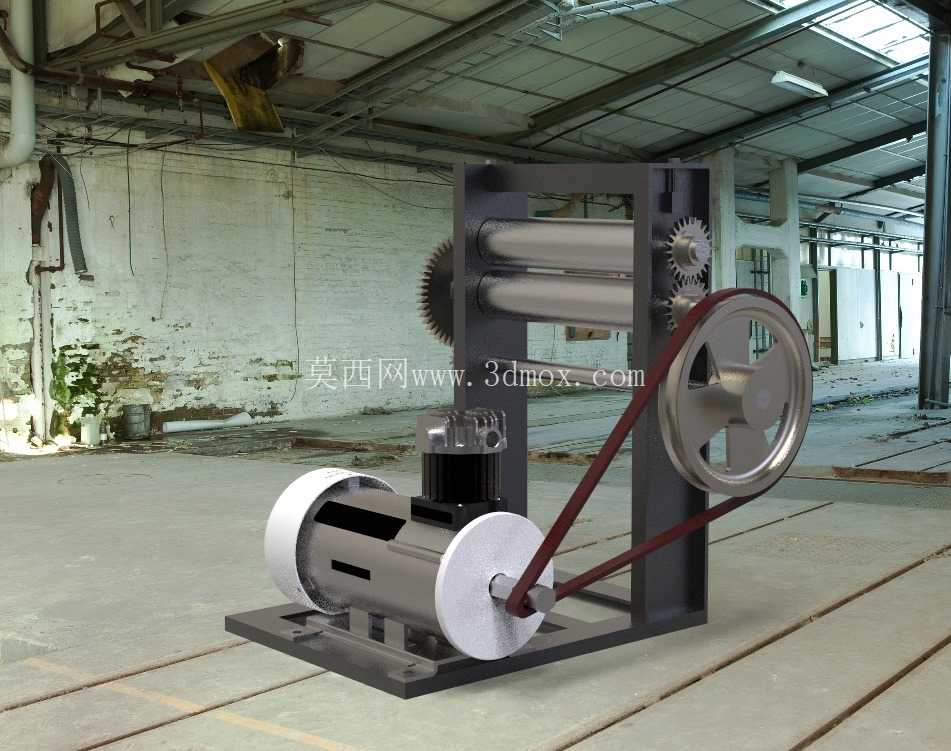

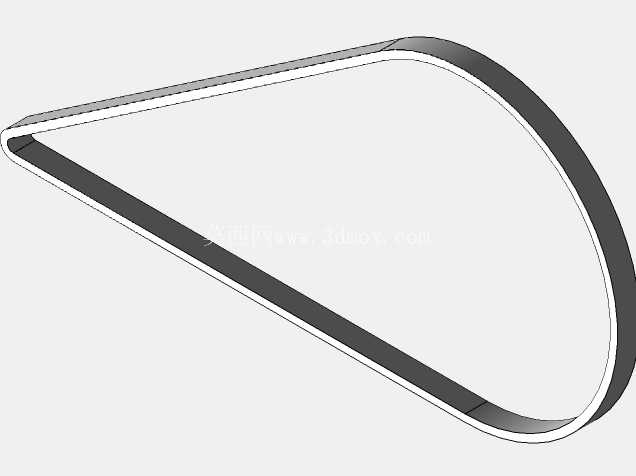

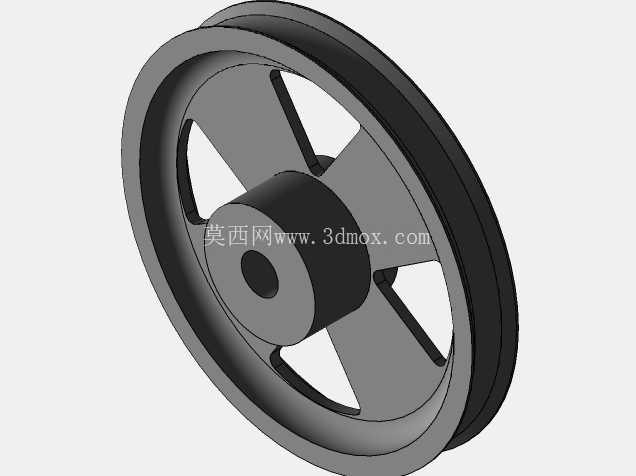

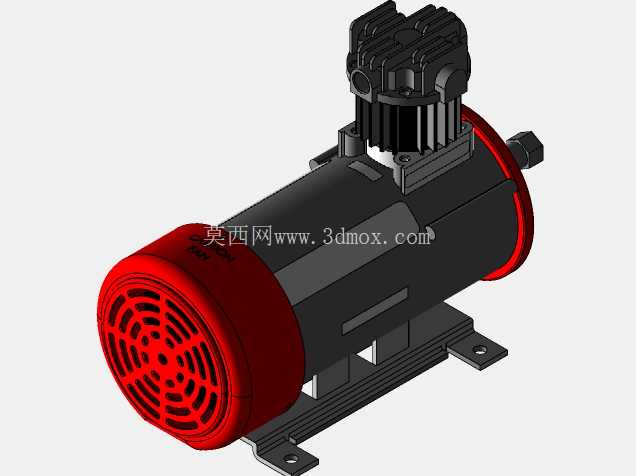

　　设备的动力输入单元采用卧式布置的驱动电机，电机通过安装座固定在机架底部的安装平台上，电机输出端装配小直径带轮，通过三角带将动力传递到大直径的从动带轮上，从动带轮与最外侧的压辊同轴固定，带传动结构自带过载缓冲特性，当进料量过大、压辊负载突增时，三角带可通过微量打滑保护电机与传动齿轮不受冲击损坏，同时大带轮的减速增扭作用，可将电机的高转速低扭矩输出转换为压辊工作所需的低转速大扭矩，匹配压榨作业的负载特性。

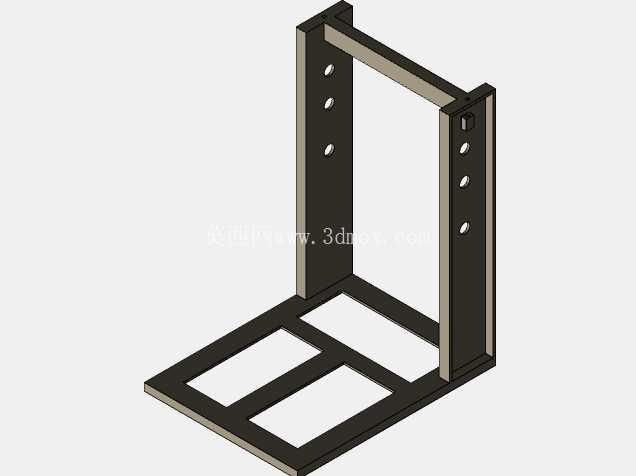

　　机架部分采用标准型钢焊接成型，整体为框架式结构，底部为整块安装平板，为电机、带轮组件提供稳定的安装基准，立式支撑臂向上延伸为压辊组件提供支撑，焊接完成后整体做防锈喷涂处理，结构刚性充足，可承受压榨过程中产生的持续径向挤压力，不会出现机架变形导致的压辊卡滞问题。设备的操作侧预留了足够的操作空间，进料口位置设置有防护挡板，避免操作人员误触转动的压辊与带轮组件，符合小型加工设备的安全操作要求；整机的安装边界控制在长0.8米、宽0.4米、高0.7米范围内，可直接放置在常规操作台面或者定制的移动支架上使用，外接常规民用供电即可驱动，无需配套工业三相电源，适配小型经营场景的供电条件。

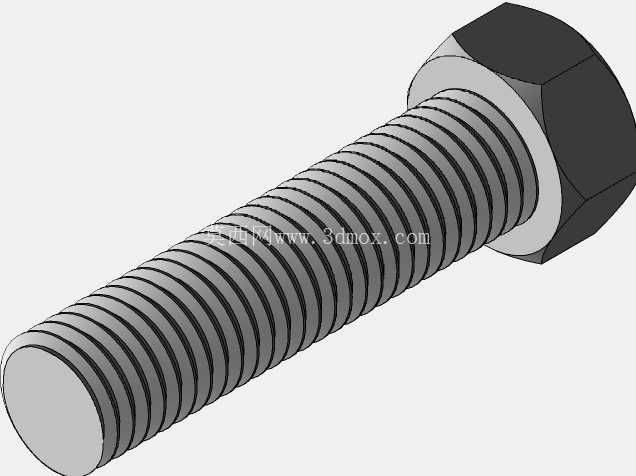

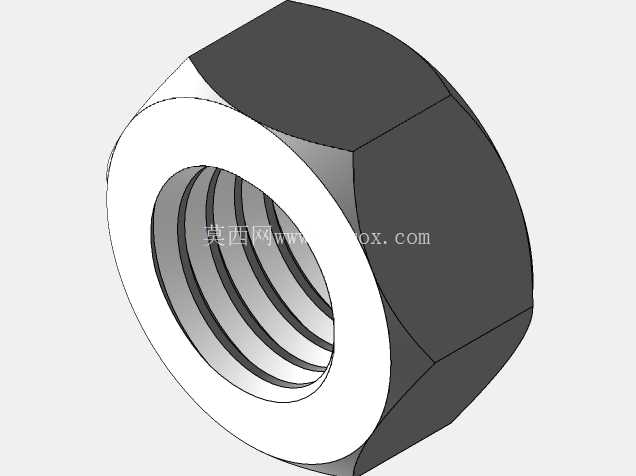

　　设计过程中重点优化了压辊间隙的调节结构，通过支撑臂上的调节螺栓可微调相邻压辊的中心距，适配不同直径、不同纤维硬度的甘蔗原料，避免间隙过大导致榨汁率不足、间隙过小导致压辊负载过高卡滞的问题；带轮位置设置有可调节的张紧结构，长期使用三角带出现松弛时，可通过调整电机安装座的位置张紧三角带，无需频繁更换传动件，降低日常维护的成本。压辊组件的齿轮传动部分采用脂润滑，日常维护仅需定期补充润滑脂即可，无需复杂的油路维护，适配非专业机械操作人员的日常使用需求；集液槽做圆弧过渡设计，无清洁死角，作业完成后可直接用清水冲洗，避免汁液残留滋生细菌，符合食品加工场景的卫生要求。设备的手动轮盘结构可在断电或者设备调试时手动转动压辊，清理卡在辊缝间的蔗渣，或者完成设备的调试对位，无需额外拆卸部件即可完成简单的故障排除。
