小型实验用湿法研磨球磨机结构设计

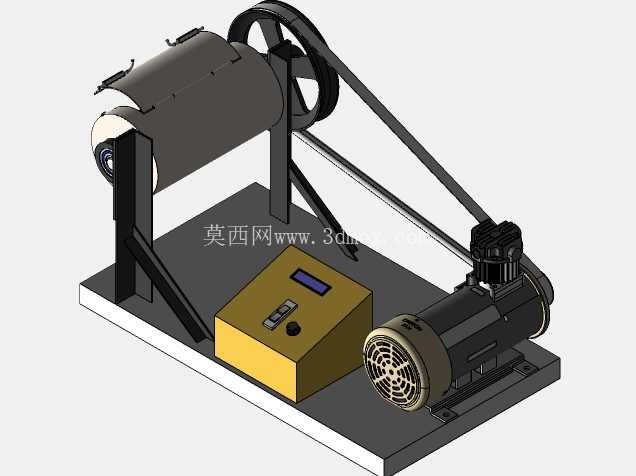

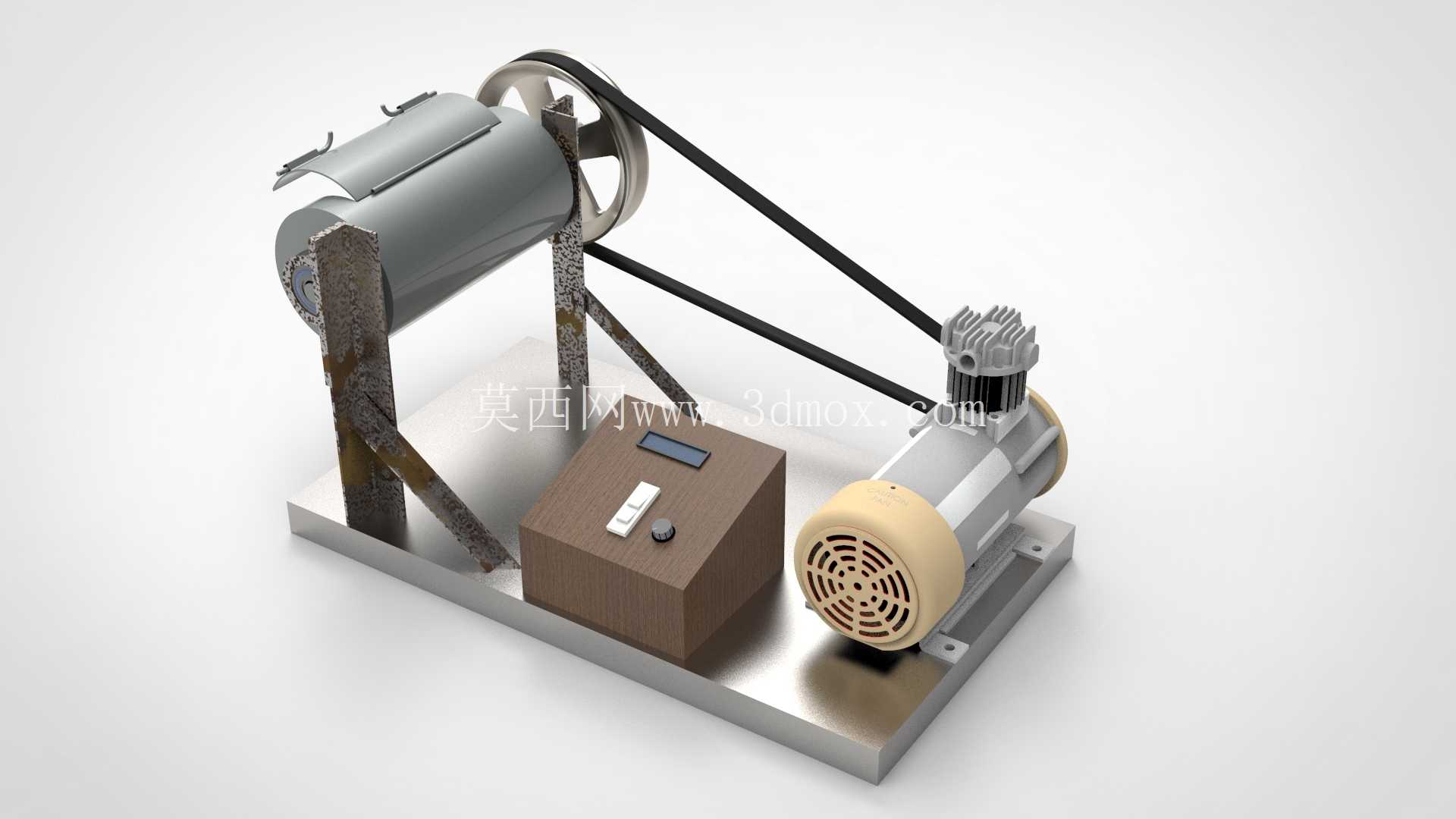

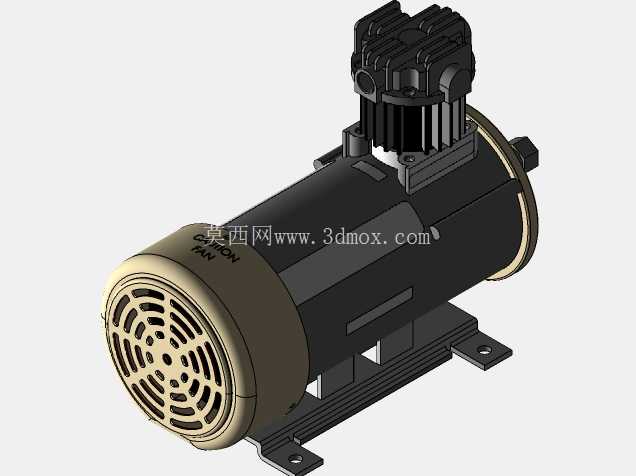

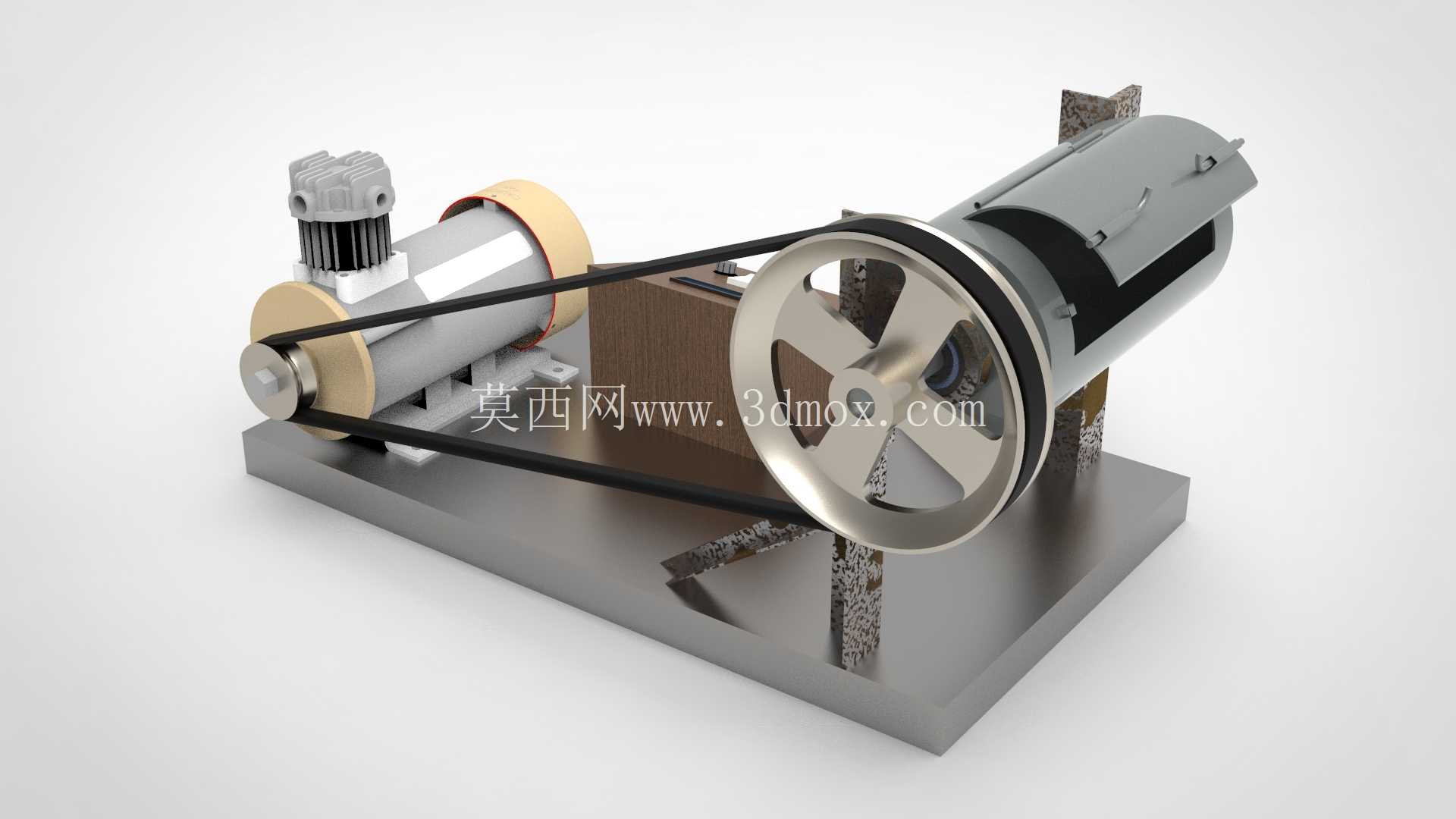

　　这款小型湿法研磨设备的三维结构，完全围绕实验室小批量浆料研磨场景搭建，区别于工业级大型球磨机的重载设计，整体采用台式安装布局，所有功能部件集成在一块平整的不锈钢安装底板上，安装时只需将底板通过四个角的安装孔固定在水平实验台面上即可，不需要额外做混凝土基础预埋，整体占地尺寸控制在长650mm、宽320mm、高380mm的范围内，能够适配常规实验室操作台的摆放空间，不会占用过多实验区域。设备的动力传递采用皮带传动结构，驱动端选用卧式异步电机搭配减速机构，输出转速控制在适合湿法研磨的区间，避免转速过高导致筒内磨球离心力过大贴附筒壁失去研磨作用，也不会因为转速过低导致磨球提升高度不足，剪切、冲击作用力达不到研磨要求。

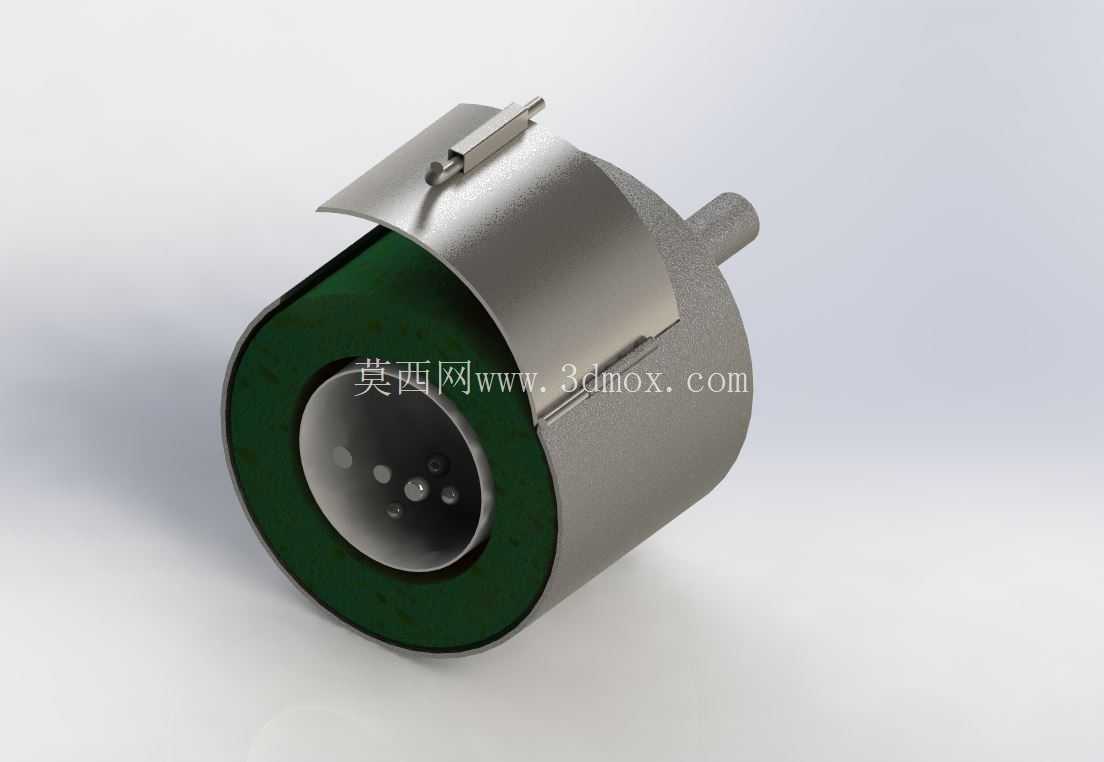

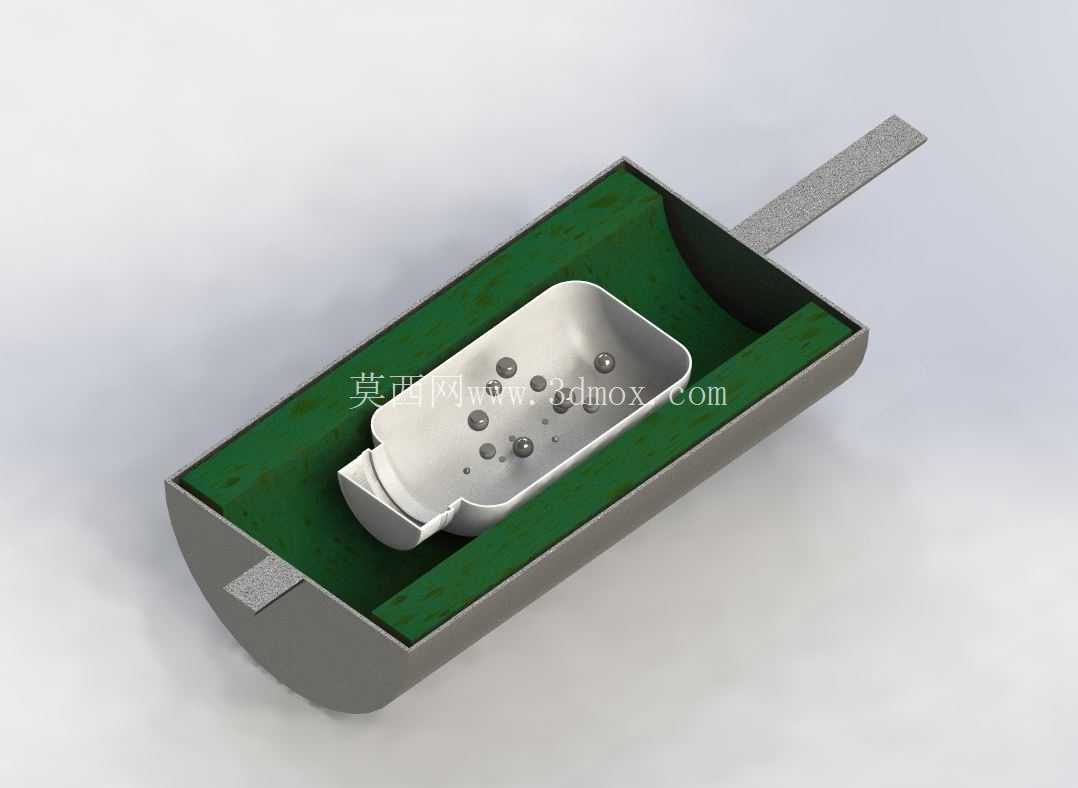

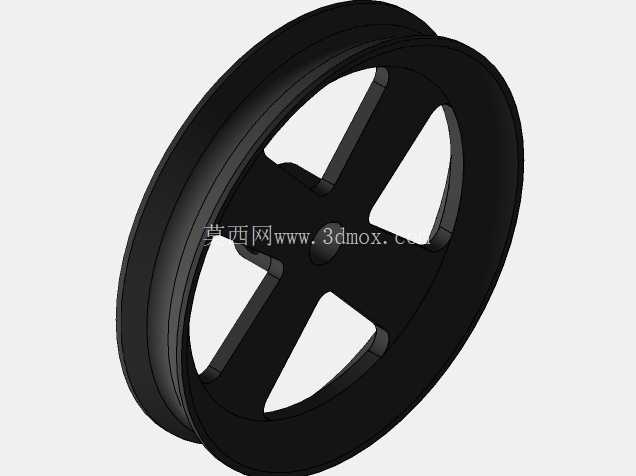

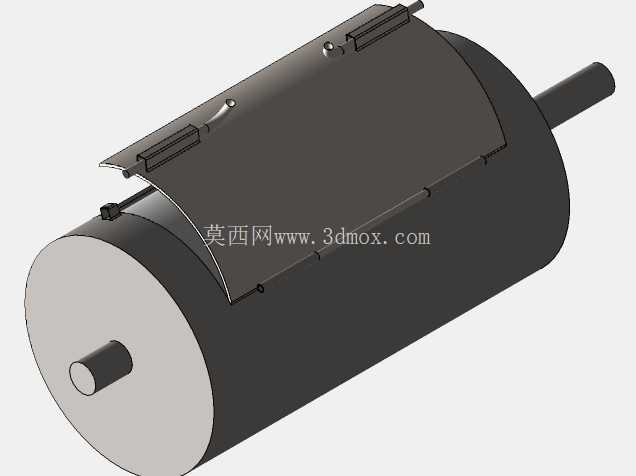

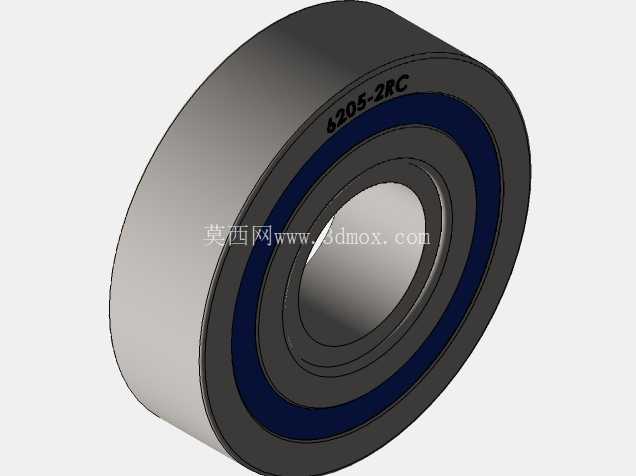

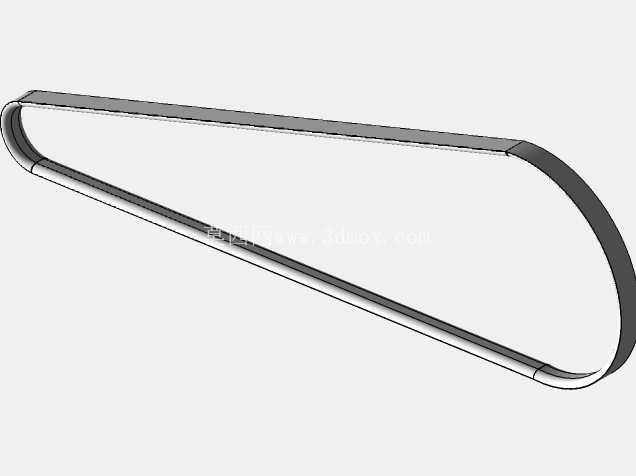

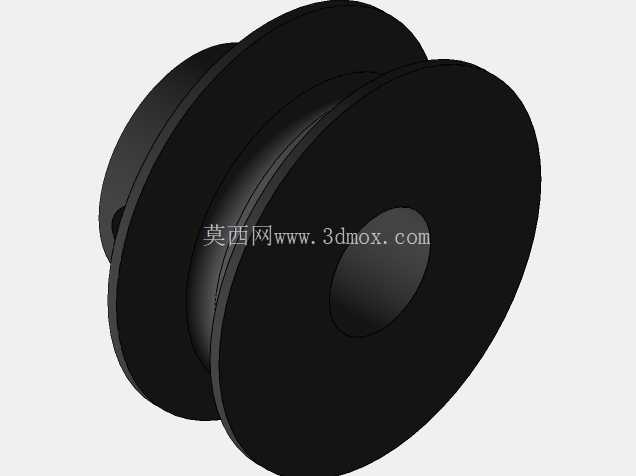

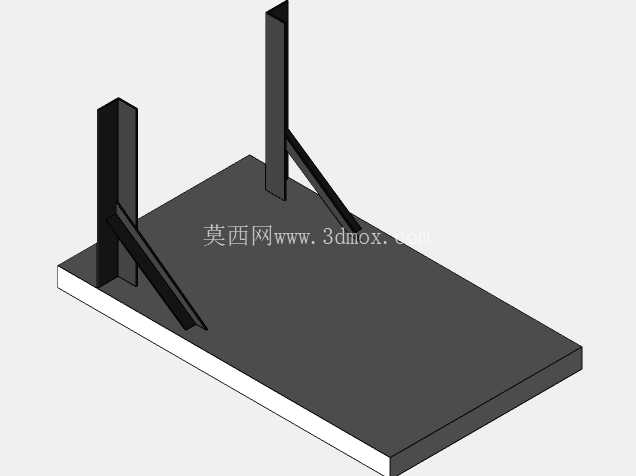

　　传动皮带选用三角带结构，搭配张紧调节机构，安装维护时可以通过调整电机安装座的位置改变皮带张紧度，不需要额外拆卸其他部件，日常维护门槛较低。研磨筒体采用卧式悬臂安装结构，筒体一端通过轴承座固定在支架上，另一端开设加料卸料口，搭配快开式密封端盖，加料时只需要打开端盖将待研磨浆料、配比好的磨球投入筒内，锁紧端盖即可启动设备，研磨完成后可以将筒体倾斜倒出物料，不需要额外配置泵送出料机构，适配小批量实验的操作习惯。筒体支架采用角钢焊接成型的三角支撑结构，支撑腿与安装底板之间采用螺栓紧固，受力点分布均匀，设备运行时的振动可以通过支架传递到底板，再通过台面抵消，不需要额外配置减震脚垫也能保持运行平稳。

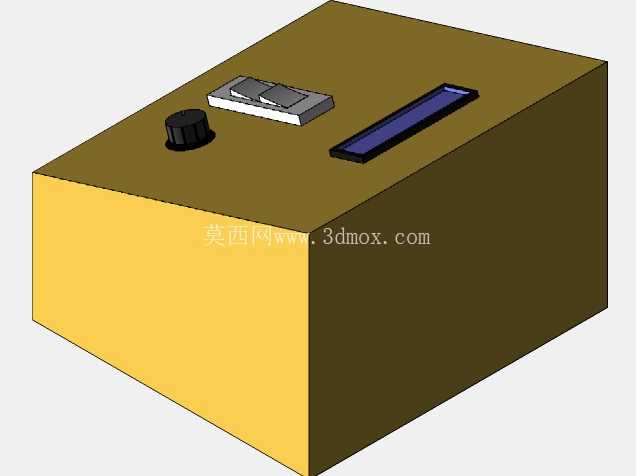

　　控制单元独立设置在筒体与电机之间的安装区域，采用独立的电气控制盒，盒体上集成启动停止按钮、转速调节旋钮、运行状态显示屏，所有电气线路沿支架内侧布线，外部看不到明露的线缆，既避免浆料飞溅污染线路，也能防止操作时误碰线缆引发安全问题。这款设备的核心用途是处理悬浮在液体介质中的固体颗粒，通过筒内磨球的滚落、冲击、剪切作用，将团聚的大颗粒打散、磨细，最终得到粒度均匀的浆料，研磨完成的物料既可以直接用于后续实验配方调配，也可以经过干燥、分离工序得到超细粉料，适配陶瓷原料配方调试、锂电池电极浆料小试、矿物粉体粒度试验、涂料颜料分散研磨等多种实验室场景。设计过程中特意将研磨筒体的倾角做了3度的微调，这个角度既可以保证设备运行时筒内浆料不会从端盖位置溢出，也能让磨球在筒内的运动轨迹覆盖整个筒体容积，不会出现局部区域物料研磨不到位的死角。筒体与传动主轴之间采用快拆式连接结构，需要更换不同容积的筒体、或者清理筒内残留物料时，只需要松开连接法兰的紧固旋钮就可以将整个筒体取下，不需要拆卸轴承座或者传动部件，大幅提升实验操作的效率。电机端的散热结构采用端盖开槽加内置散热风叶的设计，长时间连续运行时也能保持电机温度在合理区间，不会因为过热触发保护停机，满足长时间研磨工艺的运行需求。

　　皮带轮外侧加装了半包围式的安全防护罩，避免运行过程中异物卷入传动机构，也能防止操作人员误触转动部件引发安全事故，防护罩采用薄钢板折弯成型，通过螺栓固定在支架上，需要更换皮带时只需要拆下两个固定螺栓就能取下防护罩，操作便捷。整个设备的重心控制在安装底板的中心区域，即使筒体满载物料运行，也不会出现重心偏移导致的设备晃动问题，安装时不需要额外做配重处理。控制盒的安装位置特意避开了筒体的正下方，防止筒体密封失效时泄漏的浆料流入控制盒引发电气故障，控制盒的防护等级达到IP54，能够抵御实验过程中少量的液体飞溅。筒体端盖的密封采用硅胶密封圈搭配快压锁扣结构，锁紧后可以承受筒内浆料运动产生的压力，不会出现漏浆问题，开启和关闭端盖不需要借助额外工具，徒手就能完成操作。
