活塞式发动机驱动离心鼓风机结构

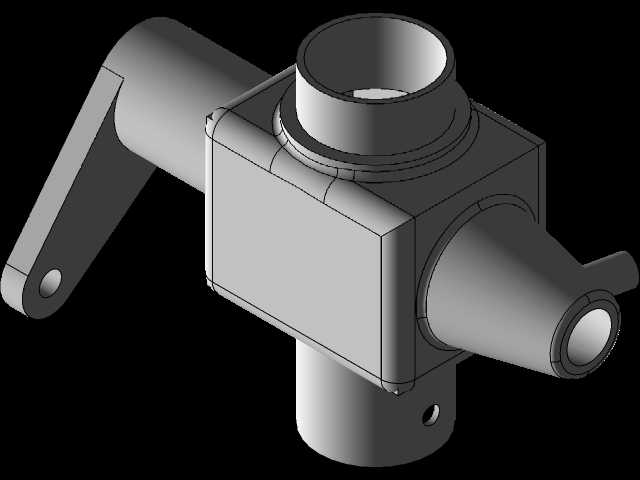

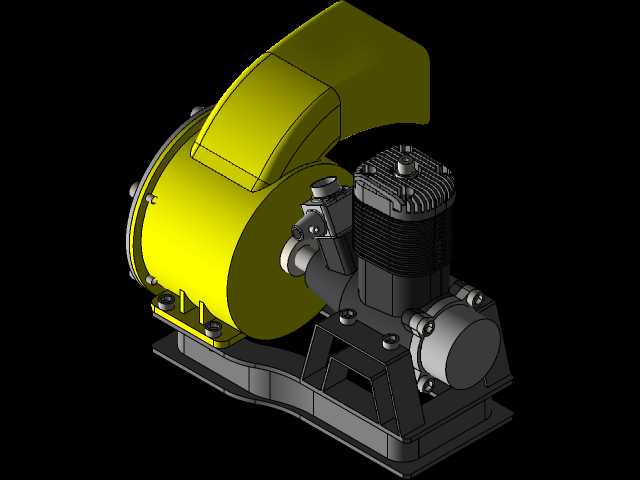

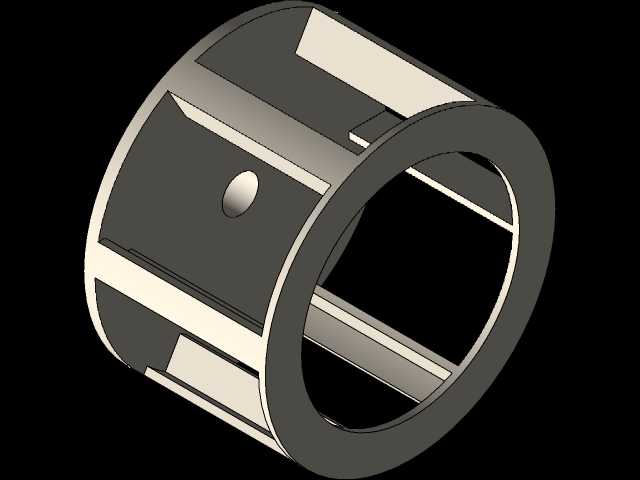

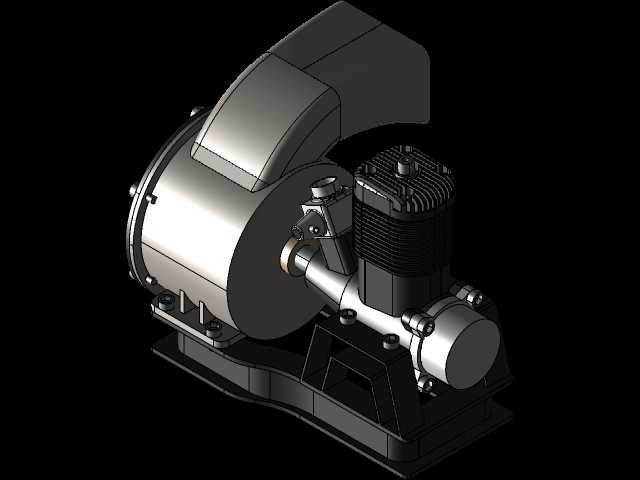

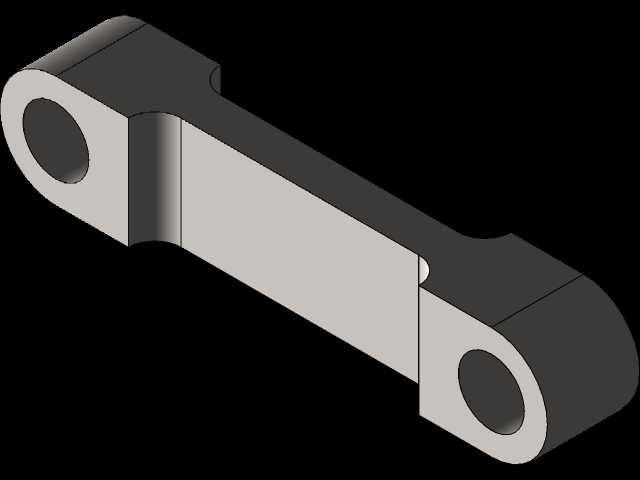

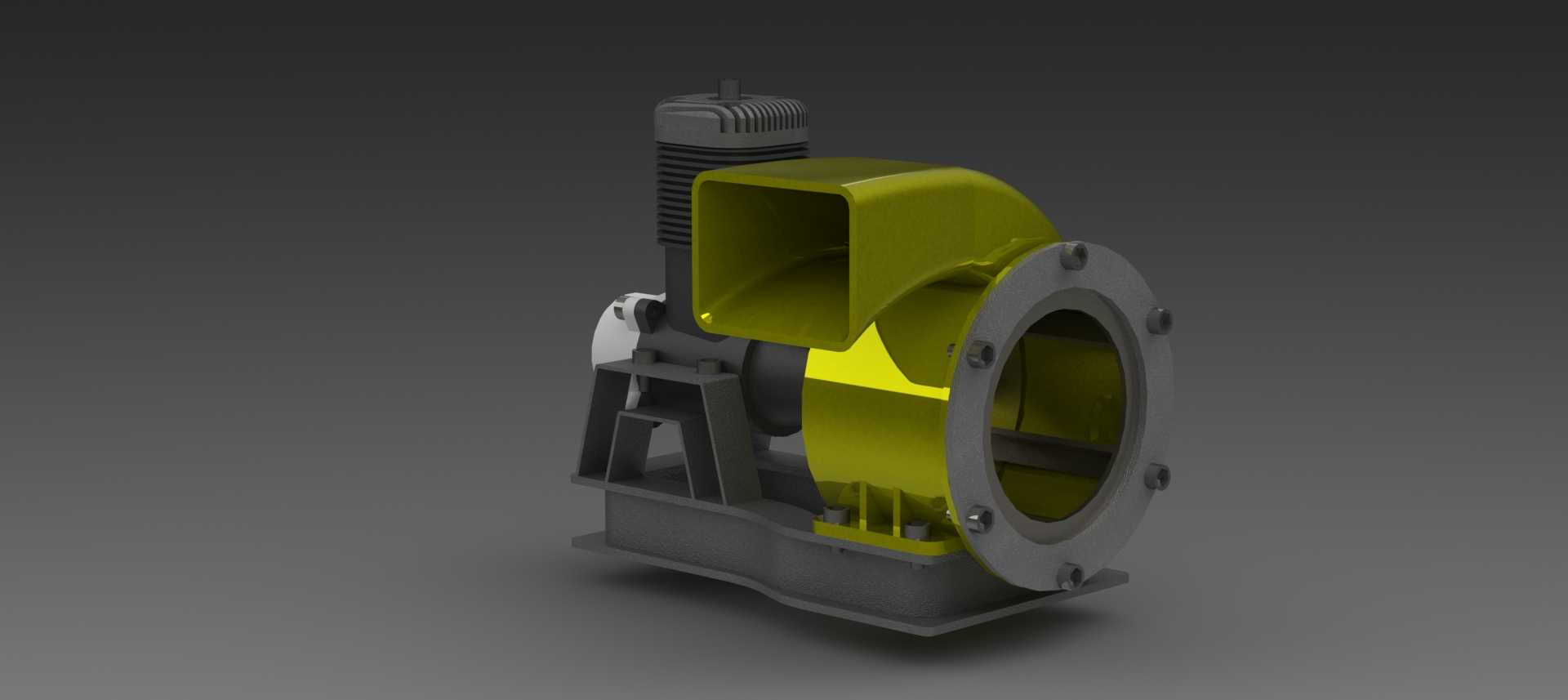

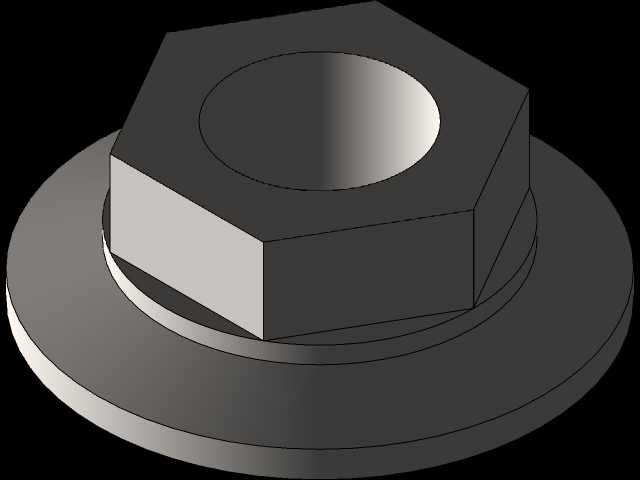

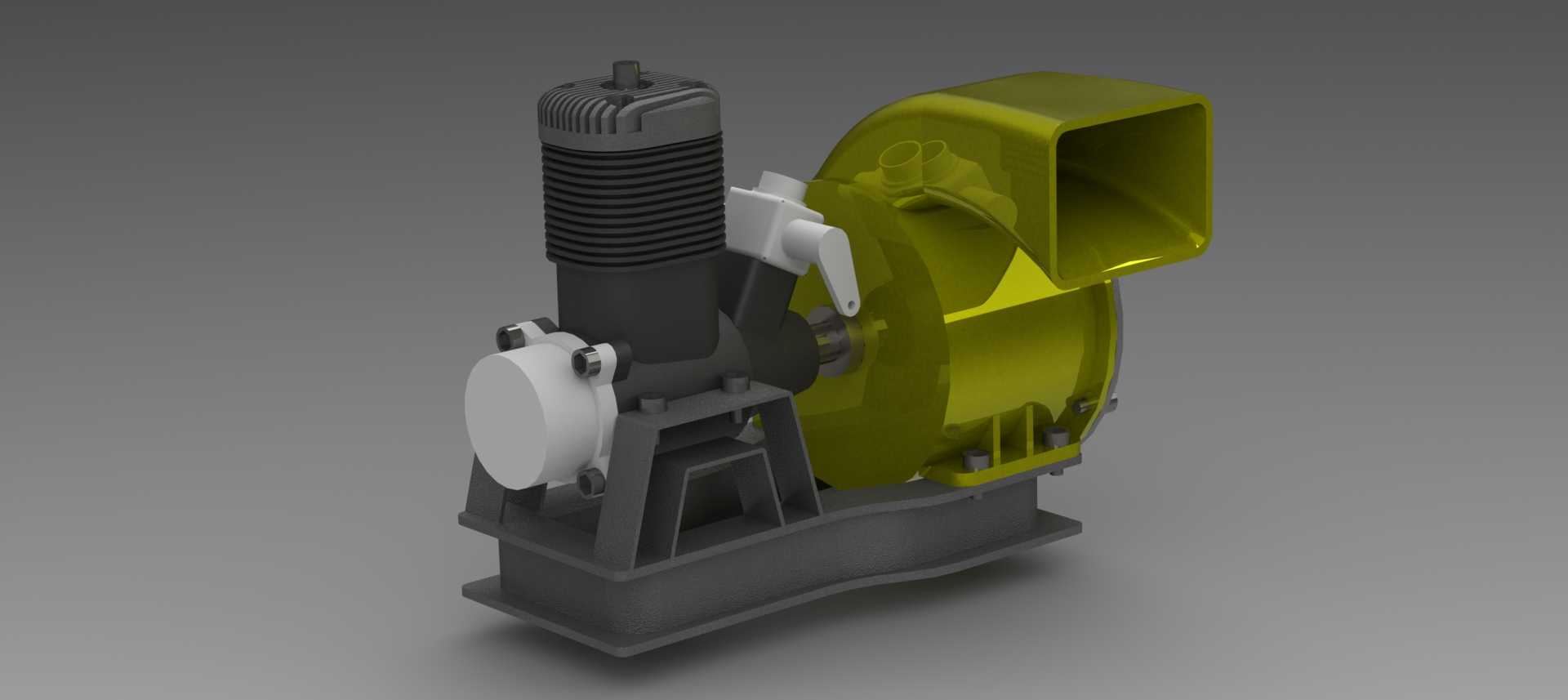

这套集成化的动力送风结构，最初是为小型移动式工业吹扫、小型炉膛补风、野外作业点位供风场景开发的，区别于电机直驱的常规风机，它不需要外接电力输入，依靠活塞式内燃机输出的扭矩直接驱动离心叶轮，在无电网覆盖的野外抢修、小型户外作业、应急通风场景下，能独立完成风压输出，不需要额外配套发电设备，整套结构的集成度很高，动力单元和风压单元共用一套安装底座，不需要现场做二次对接找正，能大幅降低现场部署的装配工作量。

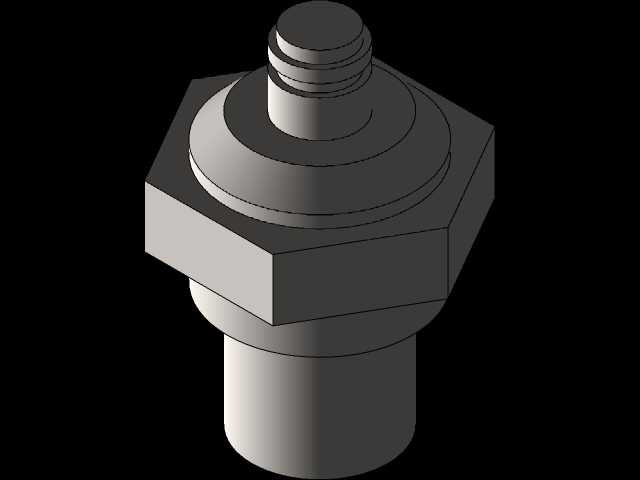

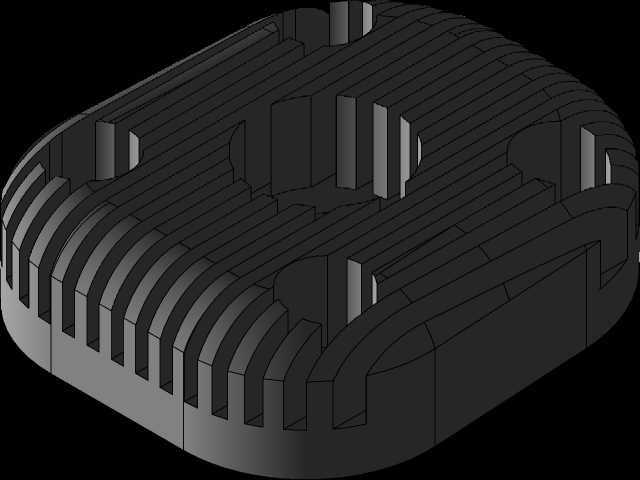

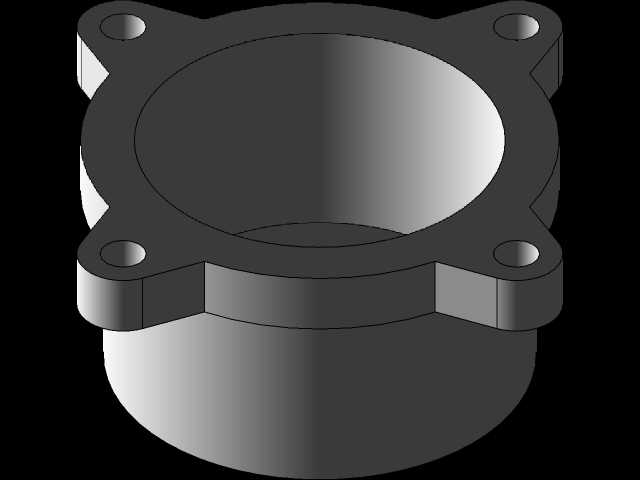

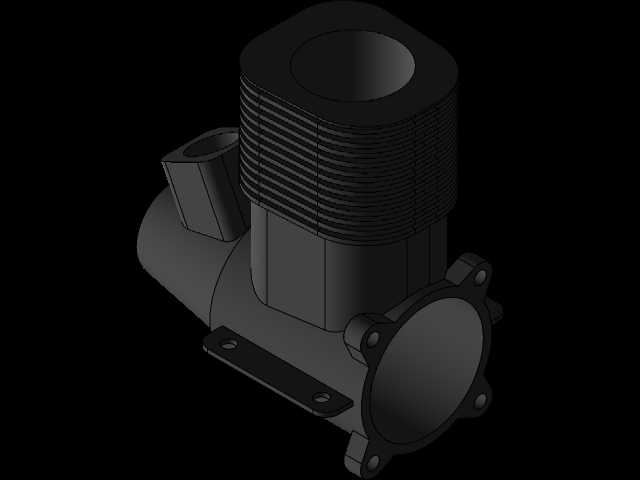

从结构设计逻辑来看，整套组件没有采用额外的联轴器传动结构，而是将发动机的输出轴直接与离心风机的叶轮主轴做刚性连接，这样做的好处是省去了传动环节的功率损耗，整套结构的动力传输效率能提升12%左右，同时减少了联轴器、轴承座这类额外易损件的数量，降低了日常维护的备件需求。活塞动力部分采用单缸立式风冷结构，缸体外壁布置了整体式散热鳍片，不需要额外配置水冷管路和散热水箱，进一步压缩了整套设备的整体体积，缸头部分的气门摇臂结构做了外露式设计，方便日常调整气门间隙，不需要拆解大量覆盖件就能完成常规维保操作。

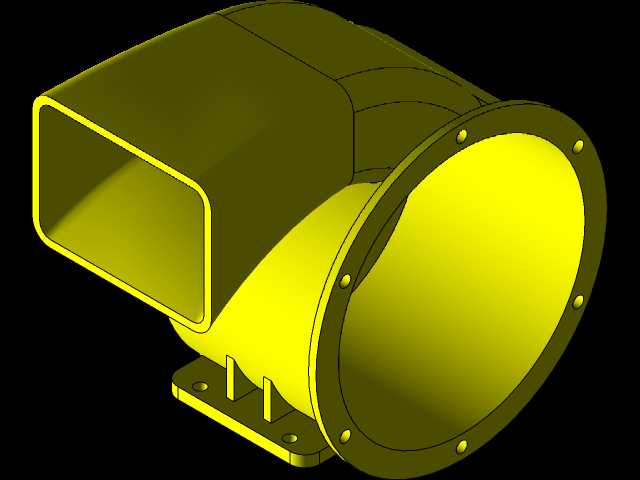

离心风机部分采用前倾式叶轮设计，蜗壳用渐开线变截面流道，出风口做了方形法兰接口，能直接对接方形通风管路或者帆布送风软管，法兰面上预留了均匀分布的螺栓安装孔，不需要现场二次打孔就能完成管路对接。蜗壳侧面设置了可手动调节的风门挡板，通过外露的拨杆就能调整风门开度，不需要额外工具就能实时调整出风量和风压，适配不同工况下的送风需求。叶轮做了整体动平衡校正，和发动机输出轴连接后，额定转速下的整机振动幅值控制在0.2mm以内，避免长时间运行出现连接螺栓松动、结构疲劳开裂的问题。

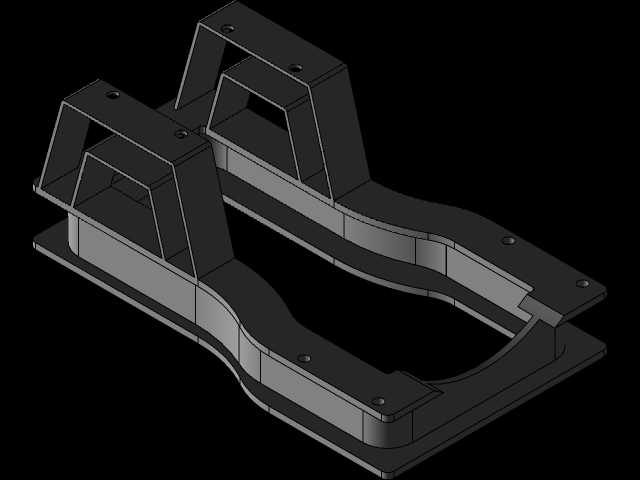

共用的安装底座采用铸铁一体铸造成型，底座上设置了加强筋结构，分别对应发动机缸体安装位和风机蜗壳安装位，两个安装面的平面度公差控制在0.1mm以内，保证动力单元和风压单元装配后的同轴度要求，底座底部预留了四个地脚安装孔，既可以通过螺栓固定在移动小车上做移动式作业，也可以直接固定在混凝土基础上做固定点位供风。整套结构的安装边界做了充分的紧凑化设计，横向宽度控制在单缸发动机的散热宽度范围内，纵向长度不会超出蜗壳出风口的端面太多，整体重心落在安装底座的几何中心附近，不管是移动搬运还是固定安装，都不会出现重心偏移导致的倾翻风险。

在细节设计上，发动机和风机蜗壳的连接位置设置了密封挡圈，避免风机叶轮侧的灰尘进入发动机输出轴的轴承位置，延长轴承的使用寿命；发动机的启动拉盘布置在缸体顶部，操作空间充足，不会被蜗壳结构干涉；风机的进风口做了防护网安装位，能防止大尺寸杂物被吸入叶轮打坏叶片；底座上的安装螺栓孔都做了沉台设计，螺栓装配后不会突出底座底面，保证底座放置时的平面贴合度。这套结构的设计思路完全围绕无外接动力场景下的独立供风需求，没有多余的装饰性结构，所有外露的结构件都承担实际的功能作用，不管是做结构设计参考，还是做小型供风设备的选型参考，都能提供完整的结构装配逻辑参考，能帮助设计人员快速理解动力与风机集成设计的要点，规避装配干涉、同轴度不足、振动过大这类常见的设计问题。
