五百升立式圆柱形储水罐体结构设计

　　这款500L立式储水罐体，是民用给排水、小型工业循环水系统、农林灌溉储水环节里十分常见的储液单元，日常场景中常被布置在建筑屋面、厂区边角、户外田间地头，用来中转存储生活用水、生产备用水、灌溉配水，部分场景下也可适配低浓度无腐蚀性的化工溶液、水肥混合液的暂存需求，适配常压常温的储液工况，不需要额外配套承压结构即可稳定使用。

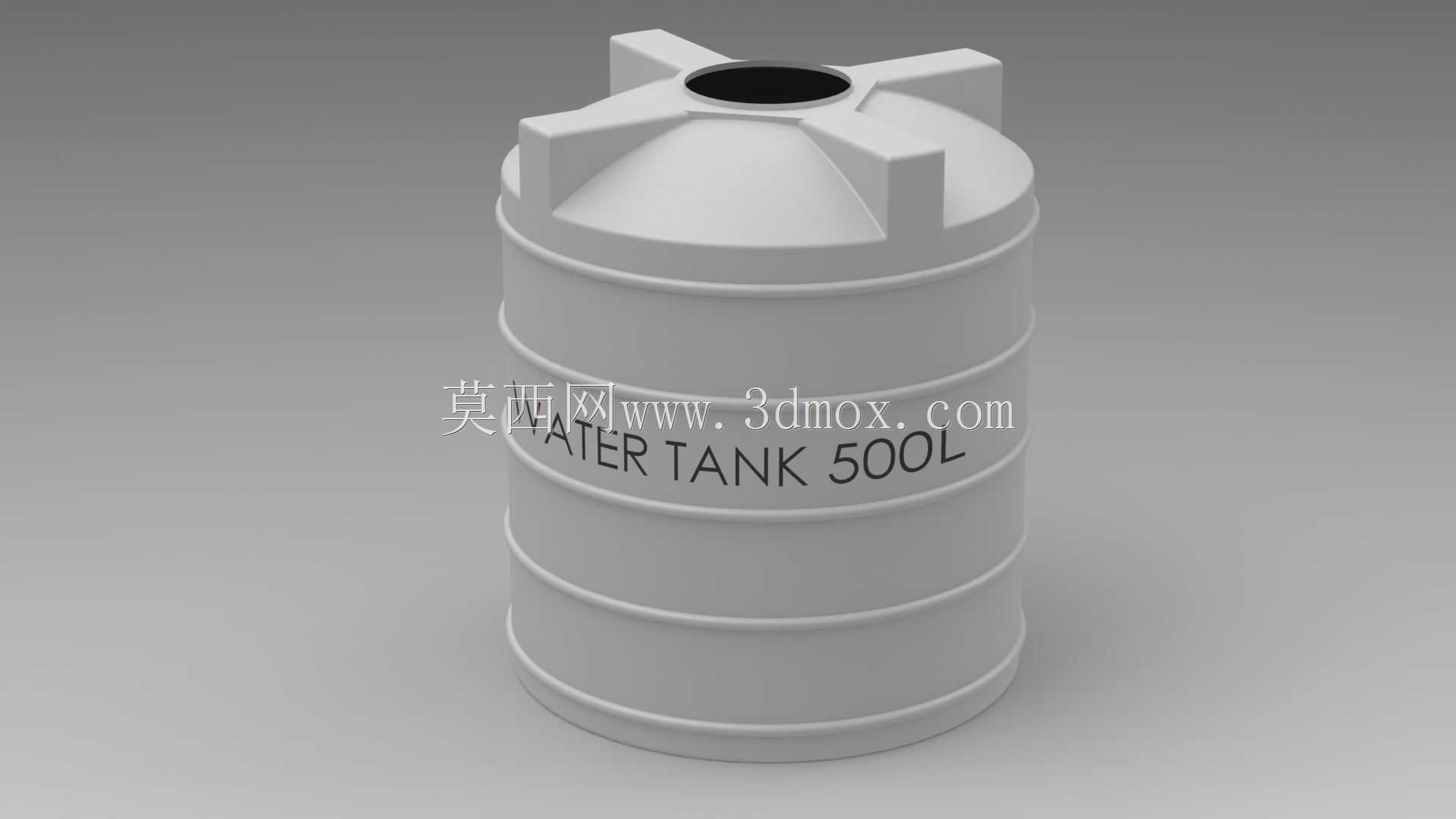

　　从结构设计逻辑来看，整体采用圆柱形筒体作为主体结构，是工程领域储液容器的经典选型——圆柱形态在同等耗材用量下能实现最大的储液容积，同时筒壁环向受力均匀，储液时不会出现方形罐体边角处的应力集中问题，长期满载使用也不容易出现侧壁鼓胀变形的问题。筒体外侧设置了多道环形加强筋，沿着筒体高度方向等距分布，这些加强筋并非装饰结构，而是用来提升筒体的环向刚度，当罐体满载液体时，侧壁受到的液体静压力会随液位高度升高而增大，环形加强筋可以有效分散侧壁的受力，避免薄壁筒体出现局部凹陷或者蠕变变形，尤其是采用滚塑工艺加工的塑料罐体，加强筋的排布直接决定了罐体的满载使用寿命。

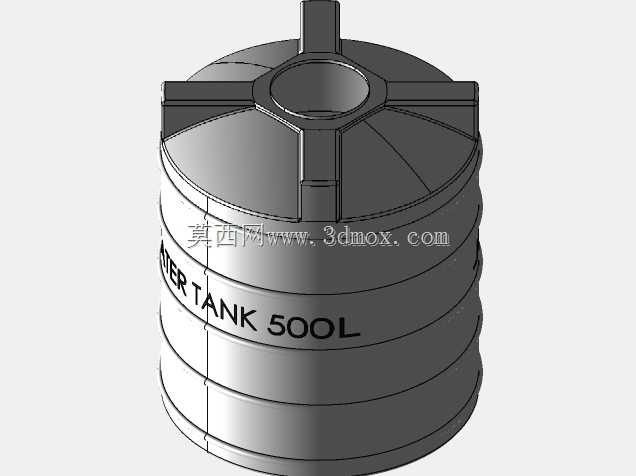

　　罐体顶部采用锥台形拱顶设计，而非平顶结构，一方面拱顶的结构刚度更高，顶部堆放少量杂物或者人员临时踩踏检修时，不容易出现顶部塌陷变形；另一方面锥台结构可以让顶部的积水、落叶等杂物顺着坡面自然滑落，避免顶部长期积水造成材质老化，也减少杂物堆积带来的清理负担。顶部中心位置开设圆形入孔，是日常进入罐体内部清理水垢、沉积杂质的检修通道，入孔周边做了加厚翻边处理，后续配套孔盖安装时可以保证密封面的平整度，避免出现渗漏问题。入孔周边均匀分布四个凸起的吊耳结构，这四个结构兼顾了吊装受力与顶盖锁紧的功能，罐体生产转运、现场安装吊装时，吊具可以直接卡接在这四个凸起位置，不需要额外捆绑筒体，避免吊装过程中筒体外壁被吊具划伤；后续安装密封孔盖时，锁紧压条也可以直接卡在这四个凸起上，快速实现孔盖的压紧固定，不需要额外在罐体上焊接或者打孔安装锁紧件，减少了渗漏隐患点。

　　从安装边界来看，这款立式罐体的安装基础只需要平整的硬化地面即可，不需要做特殊的预埋件固定，因为罐体自重加满载液体的总重量足够维持自身稳定性，常规户外风力作用下不会出现倾覆问题。罐体底部做了平底加厚处理，底部边缘做了圆弧过渡，既可以避免底部直角位置的应力集中，也能让罐体和安装地面的接触更平稳，不会出现局部悬空导致的底部受力不均开裂问题。需要注意的是，这类常压储水罐的安装位置要避开长期阳光直射的区域，如果必须布置在户外，最好配套外遮阳防护，减缓塑料材质的光氧老化速度，延长实际使用寿命。

　　在功能适配性上，罐体侧壁预留了标准的接口安装位置，用户可以根据实际使用需求，在不同高度开孔安装进水口、出水口、溢流口、排污口，不需要额外对罐体结构做破坏性改造。比如排污口通常设置在罐体侧壁最靠近底部的位置，排空罐体时可以将底部沉积的泥沙、杂质完全排出；溢流口设置在最高液位对应的高度位置，当进水控制阀失效液位超限时，多余的液体会从溢流口排出，不会从顶部入孔溢出污染周边环境；进水口通常设置在罐体上部，出水可以根据供水压力需求选择上部或者下部接口，如果是依靠重力自流供水，就将出水口设置在下部位置，如果是配套增压泵抽水，出水口位置的选择就更加灵活。

　　建模过程中需要重点关注几个细节：一是环形加强筋的过渡圆角处理，不能出现直角棱边，否则滚塑生产时会出现材料堆积应力集中，使用过程中容易在棱边位置开裂；二是顶部吊耳的结构厚度要比筒体壁厚高出30%以上，因为吊装时吊耳位置是集中受力点，厚度不足容易出现吊耳断裂的问题；三是底部圆弧过渡的半径要匹配加工工艺要求，过小的圆弧半径会导致加工时材料填充不充分，出现局部壁厚不足的缺陷。整个罐体的壁厚设计是渐变的，底部位置因为长期承受液体的最大静压力，壁厚要比筒体上部更厚，顶部拱顶位置因为受力较小，壁厚可以适当减薄，在保证结构强度的前提下尽可能控制材料用量，降低生产制造成本。

　　日常使用过程中，这类罐体不需要复杂的维护，只需要每半年到一年打开顶部入孔，清理内部沉积的杂质即可，因为罐体内部光滑的曲面结构不容易挂壁结垢，清理工作量远小于方形或者其他异形结构的储水罐。同时圆柱形的罐体外部也更容易清洁，外壁附着的灰尘、污渍只需要用水冲洗即可清理干净，不容易在边角位置积留污垢。
